Ist das Ihr Unternehmen? Profil übernehmen
Hersteller von Zerspanungswerkzeugen mit ultraharten Schneidstoffen PKD, CVD-D, UltraDiamant und CBN mit Lasertechnologie.
Diamond Tooling Systems GmbH
Idar-Oberstein (DE)Neu auf Amplifa
Über DTS
Die Diamond Tooling Systems GmbH (DTS) fertigt Zerspanungswerkzeuge mit ultraharten Schneidstoffen wie polykristallinem Diamant (PKD), CVD-Dickfilm-Diamant (CVD-D), bindefreiem Einkristall-Diamant (UltraDiamant) und kubischem Bornitrid (CBN). Das Sortiment umfasst acht Werkzeuggruppen: Diamant- und CBN-Wendeplatten, Ausdrehwerkzeuge und MiniTools, Schaftfräser, Fräskopfsysteme, Stechsysteme, Bohrer und Reibahlen sowie Halter und Bohrstangen. Die Fertigung beginnt mit einem Hartmetall-Grundkörper, in den ein Segmentsitz eingeschliffen wird; das Diamant- bzw. CBN-Blank wird mittels Hochvakuum-Löttechnik eingelötet. Von Anfang an fokussierte sich das Unternehmen auf das Lasern der Schneiden, auch zur Herstellung von 3D-Spanleitstufen und zur Schneidkantenpräparation. Neben dem Lagerprogramm werden Sonderwerkzeuge, ein Nachschleif- und Nachschärfservice sowie Anwendungstechnik an der Maschine angeboten. Kunden stammen vorwiegend aus Automotive, Luft- und Raumfahrt, Medizintechnik, Maschinenbau, Werkzeugbau, Formenbau und optischer Industrie. Standort ist Idar-Oberstein in Rheinland-Pfalz.
- Standort
- Idar-Oberstein
- Verfahren
- Drehen mit PKD- und CVD-D-Wendeschneidplatten, Hartdrehen, Fräsen mit Diamant- und CBN-Schaftfräsern ∅ 0,20–20 mm, Fräsen mit Wendeschneidplatten-Schaftfräsern ∅ 10–25 mm, Fräsen mit Fräskopfsystemen ∅ 32–400 mm (Hartfräsen), Bohren mit CBNCoat-Bohrern ∅ 2–12 mm, Reiben mit CBN-Reibahlen ∅ 1,50–6 mm, Ausdrehen (Innendrehen) ab ∅ 0,80 mm, gelötete Bohrstangen aus Diamant und CBN
- Werkstoffe
- Werkzeugstahl, Hartmetall, Keramik, Quarzglas, Aluminium, Kupfer, Messing, Zink
- Zertifikate
- Moderne Fertigungs- und Messanlagen
- Branchen
- Automotive, Luft- und Raumfahrt, Medizintechnik, Maschinenbau, Werkzeugbau, Formenbau
- 01
Beratung und Prozessauslegung
- 02
Hartmetall-Grundkörper mit eingeschliffenem Segmentsitz
- 03
Hochvakuum-Löten des Diamant-/CBN-Blanks
- 04
Lasern der Schneiden und Schneidkantenpräparation
- 05
Schleifen/Prüfung
- 06
Versand bzw. 24/7-Webshop
Schneidstoffe und bearbeitbare Werkstoffe

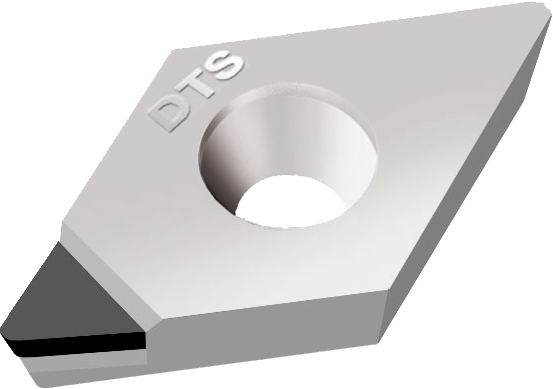

Polykristalliner Diamant
Standard-Diamantschneidstoff für das Drehen und Fräsen von Aluminium, Guss und Verbundwerkstoffen.
CVD-Dickfilm-Diamant
Verschleißfester Dickfilm-Diamant für anspruchsvolle Zerspanungsaufgaben.
UltraDiamant (bindefreier Einkristall)
Härtester Einkristall-Diamant für höchste Anforderungen an Schneidkantenqualität.
Kubisches Bornitrid
Für die Bearbeitung gehärteter, kohlenstoffhaltiger Werkstoffe, Guss und Sonderlegierungen.
Hartmetall
Grundkörper der Werkzeuge, auf den die Schneidstoffe gelötet werden.
Standorte
Idar-Oberstein
DEProduktion (Lasern, Löten, Nachschleifen von PKD-, CVD-D-, UltraDiamant- und CBN-Werkzeugen)
- Werkstoffe
- PKD, CVD-D, UltraDiamant, CBN, Hartmetall
- Lasertechnologie zur Schneidkantenbearbeitung
- Hochvakuum-Löttechnik
- Schleif- und Messanlagen
Werkzeuge und Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Drehen mit PKD- und CVD-D-WendeschneidplattenZerspanung | – | – | – | – | Werkzeugstahl, Hartmetall, Keramik, Quarzglas, Aluminium, Kupfer, Zink, Guss, Inconel, Stellite, gehärtete Stähle |
| HartdrehenZerspanung | – | – | – | – | gehärtete Stähle, Guss |
| Fräsen mit Diamant- und CBN-Schaftfräsern ∅ 0,20–20 mmZerspanung | – | – | – | – | Aluminium, Guss, Kunststoffe, Graphit, Verbundwerkstoffe (CFK, GFK) |
| Fräsen mit Wendeschneidplatten-Schaftfräsern ∅ 10–25 mmZerspanung | – | – | – | – | Aluminium, Guss |

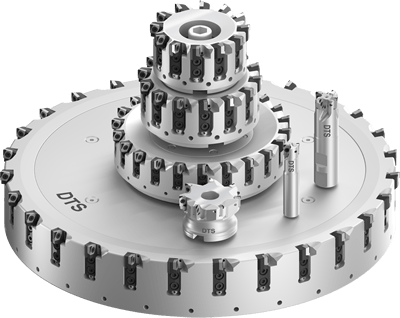

| Fräsen mit Fräskopfsystemen ∅ 32–400 mm (Hartfräsen)Zerspanung | – | – | – | – | Guss, Werkzeugstahl, gehärtete Stähle |

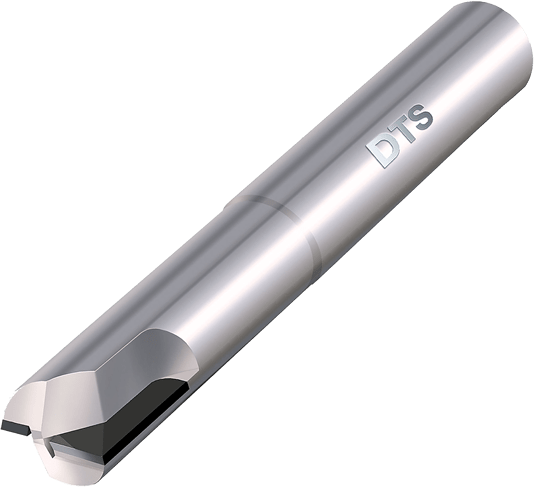

| Bohren mit CBNCoat-Bohrern ∅ 2–12 mmZerspanung | – | – | – | – | schwer zerspanbare und harte Werkstoffe |

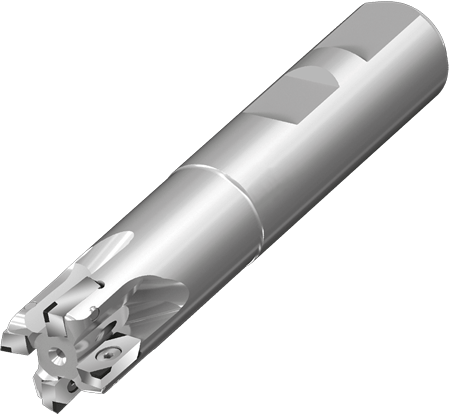

| Reiben mit CBN-Reibahlen ∅ 1,50–6 mmZerspanung | – | – | – | – | gehärtete Werkstoffe |
| Ausdrehen (Innendrehen) ab ∅ 0,80 mm, gelötete Bohrstangen aus Diamant und CBNZerspanung | – | – | – | – | Aluminium, Guss, gehärtete Stähle |
| Ausdrehen mit Miniwendeschneidplatten ab ∅ 3,50 mm (MiniTools)Zerspanung | – | – | – | – | Aluminium, Guss |
| Stechen mit Stechsystemen ab B 1,00–6 mmZerspanung | – | – | – | – | Aluminium, Guss |
| Gewindedrehen/Gewindebohren mit Diamant- und CBN-WerkzeugenZerspanung | – | – | – | – | Aluminium, Guss, gehärtete Stähle |
| Fertigung von Sonderwerkzeugen (stehende und rotierende Werkzeuge, Konturwerkzeuge)Zerspanung | – | – | – | – | PKD, CVD-D, UltraDiamant, CBN |
| Laserbearbeitung / Lasern von Diamant- und CBN-SchneidenZerspanung | – | – | – | – | PKD, CVD-D, UltraDiamant, CBN |
| Nachschleifen/Nachschärfen von PKD-, CVD-D-, UltraDiamant- und CBN-WerkzeugenZerspanung | – | – | – | – | PKD, CVD-D, UltraDiamant, CBN |
| Löten von Schneidstoffen mittels Hochvakuum-Löttechnik auf Hartmetall-GrundkörperFügen | – | – | – | – | PKD, CVD-D, UltraDiamant, CBN, Hartmetall |
| Anwendungstechnik / Prozessauslegung und Unterstützung an der MaschineEngineering | – | – | – | – | – |
2 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Lasertechnologie zur Bearbeitung von Diamant-Werkzeugen (Lasern der Schneiden) | – | – | – | – | Idar-Oberstein |
| Moderne Fertigungs- und Messanlagen (über Partner) | – | – | – | – | Idar-Oberstein |
Zusatzleistungen
Qualität
Die Werkzeuge werden mit modernen Fertigungs- und Messanlagen gefertigt und geprüft; langjähriges Know-how im Lasern der Schneiden sichert die Schneidkantenqualität.
| Nachweis | Idar-Oberstein |
|---|---|
| Moderne Fertigungs- und Messanlagen |
Historie
- 2022
Vollsortiment mit 8 Werkzeuggruppen (Diamant-Wendeplatten, CBN-Wendeplatten, Ausdrehwerkzeuge/Solid MiniTools, Schaftfräser, Fräskopfsysteme, Stechsysteme, Bohrer & Reibahlen, Halter & Bohrstangen) ab Lager verfügbar
Über 25 Jahre Erfahrung mit Diamant- und CBN-Werkzeugen; Fokus auf Lasern der Schneiden
