Fertigung maßgeschneiderter Kompensatoren und Wellschläuche aus Gewebe, Gummi und Edelstahl für den industriellen Rohrleitungsbau.
Dieter A. Roth GmbH
Keltern-Dietlingen · CsornaNeu auf Amplifa
Über ROTH Kompensatoren
Die Dieter A. Roth GmbH mit Sitz in Keltern-Dietlingen fertigt seit 1979 flexible Elemente für den industriellen Rohrleitungsbau: Gewebekompensatoren, Gummikompensatoren, Edelstahl-Kompensatoren und Metallbälge nach EJMA sowie Edelstahl-Wellschläuche und flexible Metall-Abgasschläuche in beliebiger Länge. Gewebekompensatoren werden maßgefertigt, ein- oder mehrlagig, zylindrisch oder rechteckig, mit Spannband- oder Winkelflanschbefestigung, grundsätzlich asbestfrei aus Glasfaser-, Silikat-, Keramfaser- und Aramidgeweben sowie Dichtfolien aus PTFE, Silikon und FPM. Zusätzlich gehören Konstruktion und Auslegung nach EJMA und anderen Normen (CAD mit Autodesk Inventor), thermografische Prüfung von Gewebekompensatoren im laufenden Betrieb, Montageservice und Kundendienst vor Ort zum Leistungsspektrum. Abnehmer sind unter anderem Kraftwerke, Rauchgasentschwefelungs- und Entstickungsanlagen, Müllverbrennungsanlagen, Chemieanlagen, Raffinerien, Zement- und Kalkindustrie, Hüttenwerke sowie Lackier- und Trocknungsanlagen. Die ROTH-Gruppe beschäftigt rund 90 Mitarbeiter im In- und Ausland, mit einer Tochtergesellschaft in Csorna, Ungarn.
- Standort
- Keltern-Dietlingen
- Verfahren

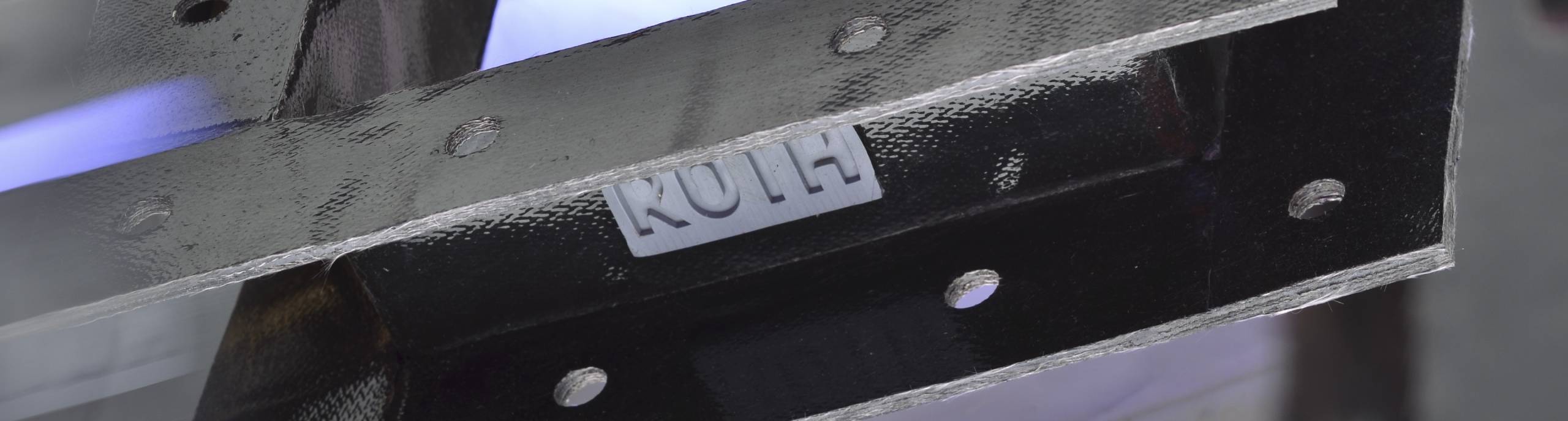

- Gewebekompensatoren (ein- oder mehrlagig, maßgefertigt, zylindrisch/rechteckig,, Bauform W11 Gewebekompensator mit Spannbandbefestigung, Bauform W12 Gewebekompensator mit vorgeformter Welle, Bauform W14 Gewebekompensator mit vorgeformter Balgstruktur, Innenstützringe aus Edelstahl, Bauform W15 konischer Gewebekompensator (Brandschutzkompensator), Bauform W16 konischer Gewebekompensator mit vorgeformter Welle, Bauform W21 Gewebekompensator für Winkelflanschmontage, mit Leitblech und Isolierkissen, Gummikompensatoren (verstärkte Gummibälge, Flansch- und Gewindeanschlüsse, Standard und
- Werkstoffe
- Edelstahl 1.4301, Edelstahl 1.4828, Edelstahl 1.4435, INCONEL, Glasfaser, Silikat, Keramfaser, Mineralwolle
- Zertifikate
- DIN EN ISO 9001, CE-Kennzeichnung / Konformitätserklärung nach DGRL 97/23/EG (Modul A1, Kennnr., AD 2000-Merkblatt HP 0 / DIN EN ISO 3834-3 / HP 100 R / TRD 201, DIN EN 15085-2 (Schweißen von Schienenfahrzeugen), DIN-DVGW Zulassung (DIN30681 Kompensatoren, DIN3384 Wellschläuche), GL-Zulassung Schweißen von Edelstahl-Wellschläuchen und Kompensatoren, ISO 9001, CE / DGRL 97/23/EG (Modul A1), AD 2000 HP 0 / DIN EN ISO 3834-3, DIN EN 15085-2, DVGW-Zulassung, GL-Zulassung
- Gegründet
- 1979
- Mitarbeiter
- ca. 90 (ROTH-Gruppe,
- Branchen
- Kohle-, Öl- und Gaskraftwerke, Rauchgasentschwefelung (DeSOx/REA), Entstickungsanlagen (DeNOx), Müllverbrennungsanlagen, Chemieanlagen, Raffinerien
- 01
Technische Beratung und Machbarkeitsprüfung
- 02
Konstruktion und Auslegung (CAD/Autodesk Inventor, EJMA)
- 03
Materialauswahl und Zuschnitt
- 04
Fertigung (Schweißen, Nähen, Vulkanisation)
- 05
Qualitätsprüfung und Dokumentation
- 06
Montageservice und Kundendienst vor Ort
Werkstoffe und Materialverbünde
Glasfasergewebe (Glastex, Isoglas)
Trägergewebe für Beschichtungen und Isolierlagen mit Temperatureinsatz bis 550 °C.
Silikatgewebe (Thermosil 650H)
Extrem säure- und temperaturbeständiges Isoliermaterial bis 1100 °C.
Keramfaser (INCONEL)
Keramfasergewebe mit Inconel-Drahtverstärkung für Temperaturen bis 1250 °C.
Aramidgewebe
Hochfestes Trägergewebe für extreme mechanische Beanspruchung bis 200 °C.
PTFE/TFM-Folien und -Beschichtungen
Dichtfolien und Gewebebeschichtungen mit hoher chemischer Beständigkeit bis 280 °C.
Elastomere (EPDM, Neoprene, Perbunan, Butyl, Hypalon, Viton)
Gummiqualitäten für verstärkte Gummibälge und Dichtlagen unterschiedlicher Anwendungen.
Edelstahl 1.4301 / 1.4828 / 1.4435
Feindrahtgewebe, Innenstützringe und Metallkompensatoren für Temperaturen bis 1000 °C.
INCONEL
Werkstoff für Metallkompensatoren und Drahtverstärkung bei hohen Temperaturen.
Standorte
Keltern-Dietlingen

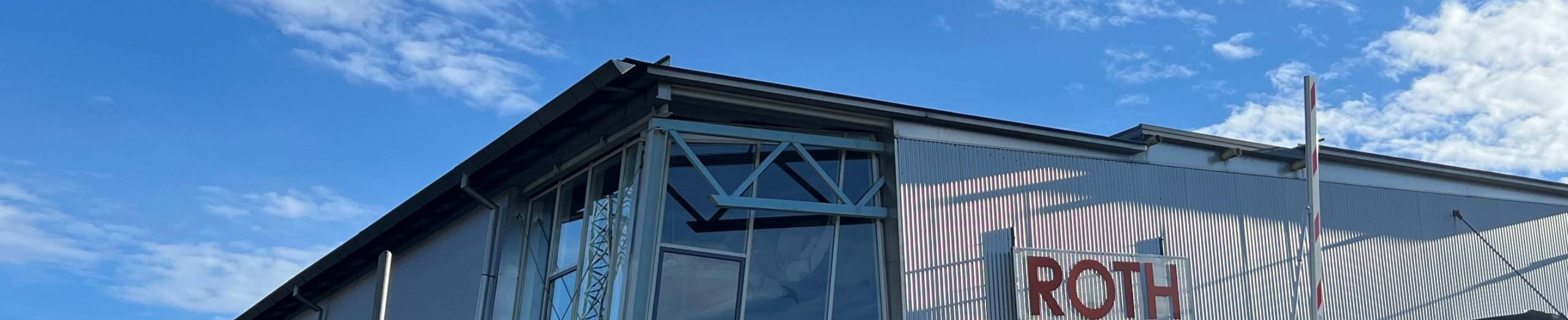

DEHauptsitz mit Büro und Produktionshallen
- Werkstoffe
- Glasfaser-, Silikat-, Keramfaser- und Aramidgewebe, PTFE/Silikon-Folien, Elastomere, Edelstahl
Csorna
HUTochtergesellschaft D.A. ROTH Kft
Produkte und Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Gewebekompensatoren (ein- oder mehrlagig, maßgefertigt, zylindrisch/rechteckig,Fügen | – | – | – | – | – |
| Bauform W11 Gewebekompensator mit SpannbandbefestigungFügen | – | – | – | – | Glasgewebe, Aramid, Edelstahl 1.4301, Edelstahl 1.4828, INCONEL |
| Bauform W12 Gewebekompensator mit vorgeformter WelleFügen | – | – | – | – | – |
| Bauform W14 Gewebekompensator mit vorgeformter Balgstruktur, Innenstützringe aus EdelstahlFügen | – | – | – | – | Edelstahl |
| Bauform W15 konischer Gewebekompensator (Brandschutzkompensator)Fügen | – | – | – | – | – |
| Bauform W16 konischer Gewebekompensator mit vorgeformter WelleFügen | – | – | – | – | – |
| Bauform W21 Gewebekompensator für Winkelflanschmontage, mit Leitblech und IsolierkissenFügen | – | – | – | – | – |
| Gummikompensatoren (verstärkte Gummibälge, Flansch- und Gewindeanschlüsse, Standard undKunststoff | – | – | – | – | verschiedene Gummiqualitäten, EPDM, Neoprene, Perbunan, Butyl, Mipolam, Hypalon |

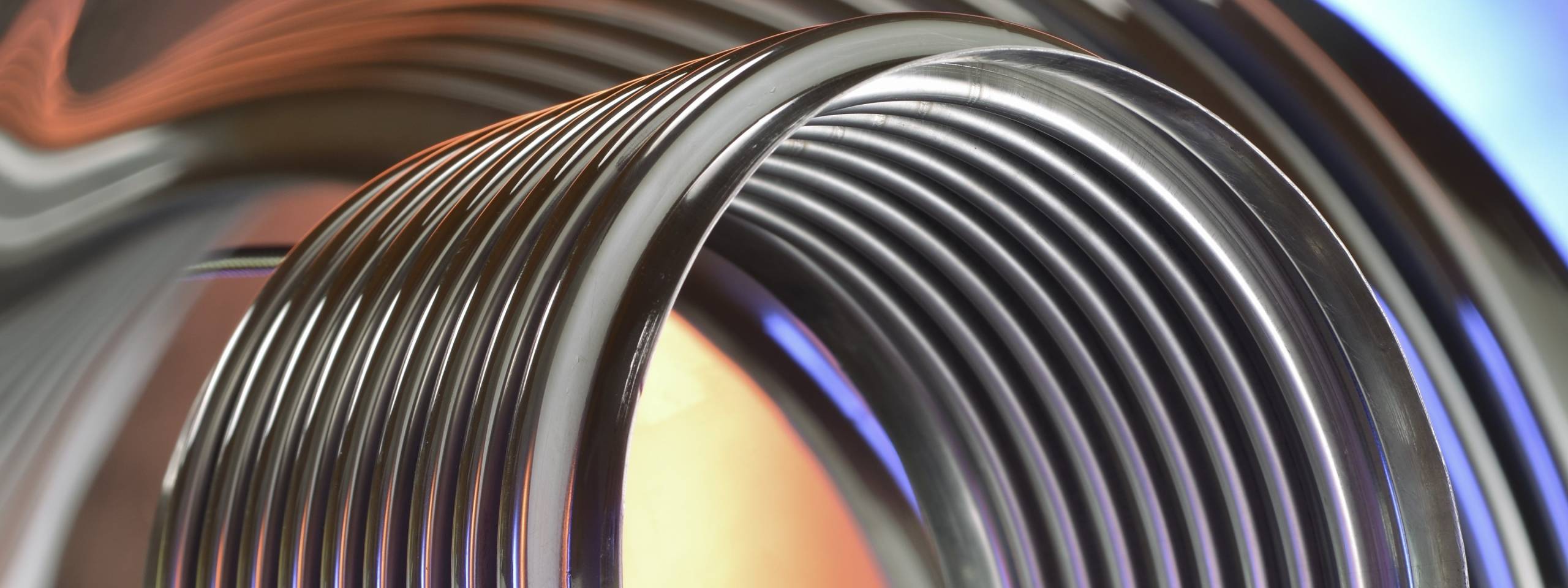

| Metallkompensatoren / Edelstahlkompensatoren und Metallbälge nach EJMA (Axial-, Lateral-,Fügen | – | – | – | – | Edelstahl, INCONEL |

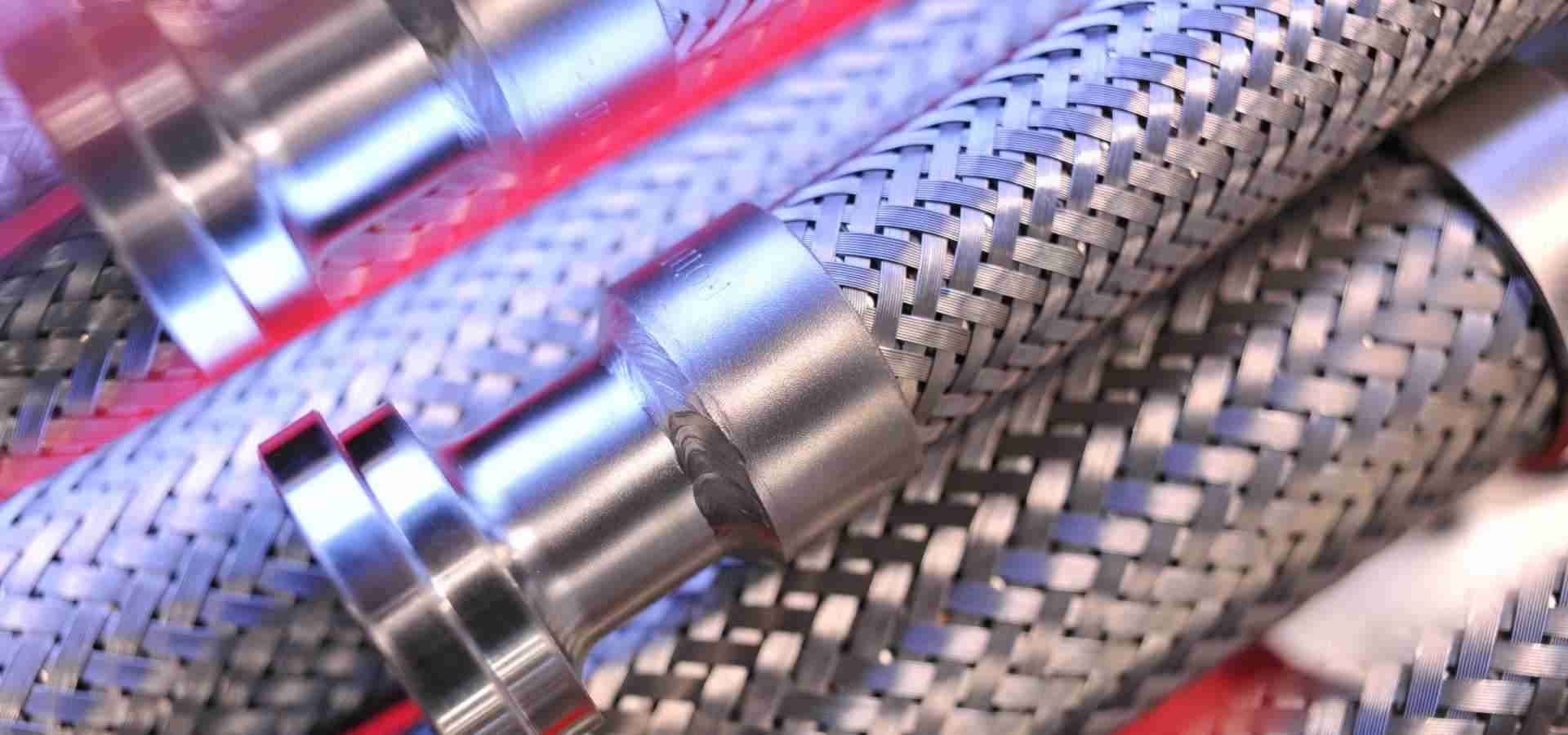

| Edelstahl-Wellschläuche und flexible Metall-Abgasschläuche in beliebiger LängeFügen | – | – | – | – | Edelstahl |
| Schweißen von Druckgeräten und Edelstahl-Wellschläuchen/Kompensatoren (DIN EN ISO 3834-3, DIN ENFügen | – | – | – | – | Edelstahl, rostfreier Stahl |
| Rohrleitungsmontage / Anlagenmontage von Kompensatoren inkl. Montageservice und Kundendienst vor OrtMontage | – | – | – | – | – |
| Thermografische Prüfung von Gewebekompensatoren (Wärmebildaufnahmen im laufenden Betrieb)Prüfung | – | – | – | – | – |
| Technische Auslegung und Konstruktion von Kompensatoren und Wellschläuchen (CAD mit AutodeskEngineering | – | – | – | – | – |
Zusatzleistungen
Referenzkunden
Qualität und Zulassungen
Das Unternehmen arbeitet nach einem zertifizierten Qualitätsmanagementsystem (DIN EN ISO 9001, TÜV) mit CE-Kennzeichnung nach DGRL 97/23/EG (Modul A1, CE 0036) und schweißtechnischen Zulassungen nach AD 2000 HP 0 / DIN EN ISO 3834-3 sowie DIN EN 15085-2. Qualitätssicherung umfasst Prüfung und Dokumentation sowie thermografische Wärmebilduntersuchung von Gewebekompensatoren im laufenden Betrieb.
| Nachweis | Keltern-Dietlingen |
|---|---|
| ISO 9001 | |
| CE / DGRL 97/23/EG (Modul A1) | |
| AD 2000 HP 0 / DIN EN ISO 3834-3 | |
| DIN EN 15085-2 | |
| DVGW-Zulassung | |
| GL-Zulassung |
Historie
- 1979
Gründung durch Dieter Artur Roth; ursprünglich Verkauf und Handel von Schläuchen und Kompensatoren aus rostfreiem Stahl.
- Mitte der
Beginn der eigenen Produktherstellung mit rund 10 Mitarbeitern.
- 1992
Neubau mit Büros und Produktionshallen in Keltern, bis heute Hauptsitz der ROTH-Gruppe.
- 1996
Gründung der ersten Tochtergesellschaft D.A. ROTH Kft in Csorna, Ungarn.
