Ist das Ihr Unternehmen? Profil übernehmen

Maßgefertigte Lüftungs-, Druckentlastungs- und Wetterschutzsysteme aus Aluminium und feuerverzinktem Stahl für die Industrie.

Dipl.-Ing. Ulrich Grajecki (GmbH & Co.) KG

BargteheideNeu auf Amplifa

1974Gegründet

1Standort (Bargteheide)

1200 mmMax. Breite einteilig (je Typ)

Über Lafiro

Lafiro (Dipl.-Ing. Ulrich Grajecki (GmbH & Co.) KG) fertigt seit 1974 am Standort Bargteheide in der Metropolregion Hamburg maßgefertigte Lüftungssysteme für die Industrie. Das Portfolio umfasst statische und regulierbare Lüftungsgitter, Druckentlastungssysteme sowie Kombinationen aus Wetterschutz und Druckentlastung, ergänzt um Stellantriebsmotoren und Linearantriebe mit Notstell-Funktion. Die Systeme entstehen in Einzelanfertigung nach Vorgabemaßen aus stranggezogenem Aluminium (Hohl- und Kastenprofile) sowie aus Stahl S235 JR mit verschweißten Rahmen und Feinblechlamellen; die Oberflächen werden eloxiert (E6/EV1), in RAL-Tönen pulverbeschichtet oder nach DIN EN ISO 1461 feuerverzinkt. Das Unternehmen unterstützt Kunden bei der konstruktiven Planung mit lüftungstechnischen Daten und CAD-Zeichnungen. Einsatzgebiete sind Maschinen- und Werkhallen, chemische Betriebe, Lagerhallen, Wasserwerke, Trafo-Räume und Mittelspannungsschaltanlagen. Produkte wurden vom TÜV Nord bzw. TÜV Süd sowie am Fraunhofer-Institut Bautechnik geprüft und vor Auslieferung mehrfach auf Abmessung, Ausführung und Funktion kontrolliert.

Standort: Bargteheide
Verfahren: Individuelle Fertigung von Lüftungssystemen nach vorgegebenen Abmessungen (Einzelanfertigung,, Schweißen von Rahmen aus Rechteckrohr (Typ LW feuerverzinkt, Knotenpunkte beidseitig geschweißt), Nieten (angenietete Befestigungslaschen am Rahmen), Feuerverzinkung (tauchverzinkt) gem. DIN EN ISO 1461 (DASt-Richtlinie 022), Pulverbeschichtung in jedem RAL-Ton, Eloxieren (E6/EV1, Naturfarben eloxiert), Herstellung statischer Lüftungssysteme (Wetterschutzgitter) Typ LW aus Aluminium mit feststehenden, Herstellung statischer Lüftungssysteme Typ LW feuerverzinkt aus S235 JR mit Winkellamellen aus
Werkstoffe: Stranggezogenes Aluminium (Hohlprofil/Kastenprofil), Stahl S235 JR (S235 feuerverzinkt), Feinblech (Stahl, Winkellamellen), Edelstahl (Befestigungsschrauben), Kunststoff (Lager, Buchsen, Halter, Abstandshalter, Dübel), Geschlossenzelliger Dämmstoff, Silikon (Dichtungen), PUR-Weichschaum (Fugenband/Rundschnur, Montage)
Zertifikate: Einbruchhemmung RC3, Einbruchhemmung RC4, Schutzklasse IP 23 DH gem. EN 60529, Einbruchhemmung RC3 (ift Rosenheim, PB 17-002185-PR01)
Gegründet: 1974
Branchen: Energiewirtschaft, Maschinen- und Werkhallen, Chemische Betriebe, Lagerhallen, Wasserwerke, Trafo-Räume und Trafo-Fertigstationen (PEHLA-geprüft)

01
Beratung und konstruktive Planung (lüftungstechnische Daten, CAD-Zeichnungen)
02
Fertigung nach Vorgabemaßen (Schweißen, Nieten, Montage)
03
Oberflächenbehandlung (Feuerverzinkung, Pulverbeschichtung, Eloxieren)
04
Qualitätsprüfung auf Abmessung, Ausführung und Funktion
05
Auslieferung inkl. Montageunterlagen

Werkstoffe und Verfahren

Stranggezogenes Aluminium (Hohl-/Kastenprofil)

Rahmen und Lamellen der Aluminium-Systeme; korrosionsbeständig und standardmäßig eloxiert E6/EV1.

S235JR

Stahl S235 JR, feuerverzinkt

Verschweißte Rahmen und Feinblech-Winkellamellen des Typs LW, tauchverzinkt nach DIN EN ISO 1461.

Edelstahl

Befestigungsschrauben für die Montage der Elemente.

Kunststoff

Lager, Buchsen, Halter, Abstandshalter und Dübel für Lamellenlagerung und Montage.

DAE

Geschlossenzelliger Dämmstoff

Dämmung der zweischaligen Lamellen des gedämmten Druckentlastungssystems LKF 150.

Silikon

Dichtungen der Bauöffnung beim gedämmten Druckentlastungssystem.

FEU

Feuerverzinkung DIN EN ISO 1461

Korrosionsschutz der Stahlsysteme nach der Verarbeitung (DASt-Richtlinie 022).

PUL

Pulverbeschichtung

Beschichtung in jedem RAL-Ton als Ergänzung zur begrenzten Farbauswahl des Eloxierens.

ELO

Eloxieren E6/EV1

Standard-Oberflächenqualität der Aluminium-Lüftungssysteme in Naturfarben.

Standort

Bargteheide

Produktion und Vertrieb (zentraler Standort)

Losgröße: Einzelanfertigung ab 1 Stück
Werkstoffe: Aluminium, Stahl S235 JR, Edelstahl, Kunststoff

Bauteile

**Lüftungsgitter und Druckentlastungssysteme (Typenreihe LW/LKF)**Maßfertigung · Industrie-/Lüftungstechnik

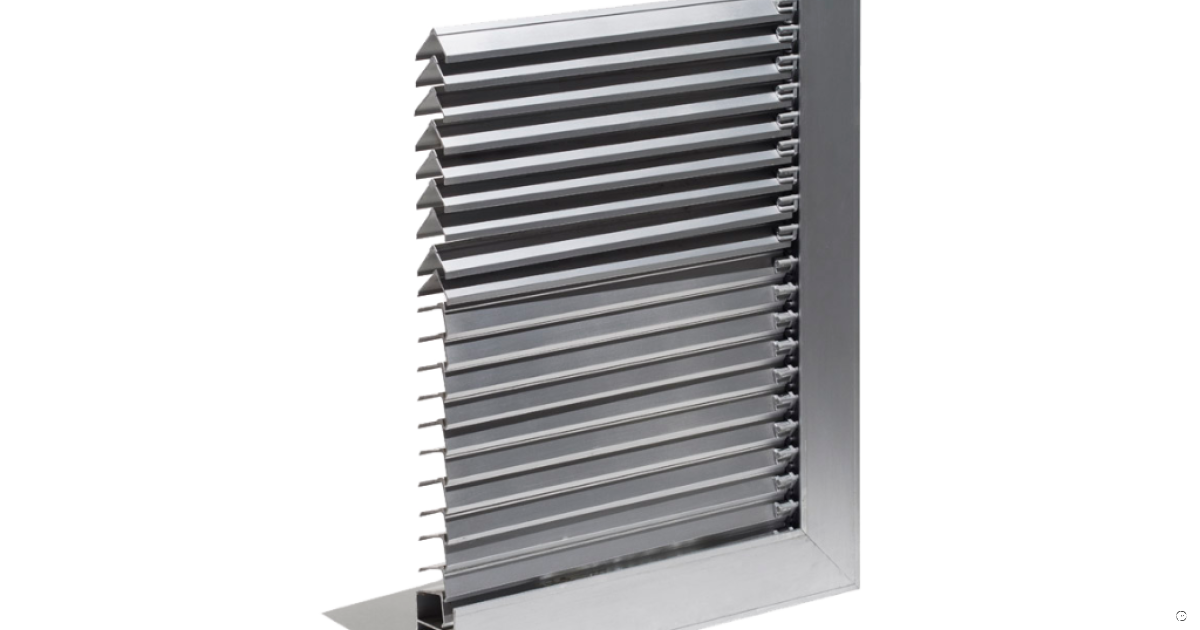

Einblicke in die Fertigung

Branchen

EnergiewirtschaftMaschinen- und WerkhallenChemische BetriebeLagerhallenWasserwerkeTrafo-Räume und Trafo-Fertigstationen (PEHLA-geprüft)Schaltstationen / Mittelspannungsschaltanlagen

Verfahren & technische Grenzen

Verfahren	Toleranz	Max. Bauteil	Gewicht	Losgröße	Werkstoffe
Individuelle Fertigung von Lüftungssystemen nach vorgegebenen Abmessungen (Einzelanfertigung,Montage	–	1200 mm (Breite, einteilig bei diversen	–	1 (Einzelanfertigung)	Aluminium, Stahl
Schweißen von Rahmen aus Rechteckrohr (Typ LW feuerverzinkt, Knotenpunkte beidseitig geschweißt)Fügen	–	–	–	–	Stahl
Nieten (angenietete Befestigungslaschen am Rahmen)Fügen	–	–	–	–	Aluminium
Feuerverzinkung (tauchverzinkt) gem. DIN EN ISO 1461 (DASt-Richtlinie 022)Oberfläche	–	–	–	–	Stahl
Pulverbeschichtung in jedem RAL-TonOberfläche	–	–	–	–	Aluminium, Stahl
Eloxieren (E6/EV1, Naturfarben eloxiert)Oberfläche	–	–	–	–	Aluminium
Herstellung statischer Lüftungssysteme (Wetterschutzgitter) Typ LW aus Aluminium mit feststehendenMontage	–	ab 900 mm Breite Mittelsteg	–	–	Aluminium
Herstellung statischer Lüftungssysteme Typ LW feuerverzinkt aus S235 JR mit Winkellamellen ausMontage	–	ab 800 mm Breite Mittelsteg	–	–	Stahl
Herstellung regulierbarer Lüftungssysteme (Typ LWR, LKR, LDWR) manuell oder mitMontage	–	1200 mm	–	–	Aluminium, Kunststoff
Herstellung von Druckentlastungssystemen (Typ LKF, LKRF, LWKF, LKF 150 gedämmt)Montage	–	1200 mm	–	–	Aluminium, Kunststoff, Edelstahl, Dämmstoff
Herstellung von Kombinationssystemen Wetterschutz + Druckentlastung (Typ LW+LKRF, LW+LKF, LWKF)Montage	–	1200 mm	–	–	Aluminium
Konstruktive Planungsunterstützung mit lüftungstechnischen Daten und CAD-ZeichnungenEngineering	–	–	–	–	–
Qualitätsprüfung der Produkte vor Auslieferung auf Abmessung, Ausführung und Funktion (mehrfachPrüfung	–	–	–	–	–

Zusatzleistungen

Individuelle Fertigung nach VorgabemaßenUnterstützung bei konstruktiver Planung (lüftungstechnische Daten, CAD-Zeichnungen)Pulverbeschichtung in RAL-TönenEloxieren (E6/EV1)Feuerverzinkung nach DIN EN ISO 1461Stellantriebsmotoren / Linearantrieb mit Notstell-FunktionKleintierschutz-/Insektengaze

Qualität

Die Produkte werden vor Auslieferung mehrfach auf Abmessung, Ausführung und Funktion geprüft. Prüfnachweise liegen u. a. vom TÜV Nord bzw. TÜV Süd, vom Fraunhofer-Institut Bautechnik, von der ift Rosenheim (Einbruchhemmung RC3/RC4, DIN EN 1627-1630) sowie aus einem Kurzschlusslichtbogen-Versuch mit der TU Dresden (60 mbar) vor; Schutzklasse IP 23 DH gem. EN 60529.

Nachweis	Bargteheide
Einbruchhemmung RC3 (ift Rosenheim, PB 17-002185-PR01)
Einbruchhemmung RC4
Schutzklasse IP 23 DH gem. EN 60529

Historie

1974
Gründung durch Dipl.-Ing. Hans-Ulrich Grajecki; projektbezogene Lüftungssysteme unter LAFIRO für die Energiewirtschaft.
1975
Erweiterung des Produktangebots durch Lüftungssysteme aus Aluminium.
1979
Aufnahme manuell regulierter Lüftungssysteme in das Fertigungsprogramm.
1984
Vorstellung von Druckentlastungssystemen aus Aluminium für Mittelspannungsschaltanlagen.
1985
Claus-Peter Grajecki übernimmt nach dem Tod seines Vaters das Unternehmen.
1998
Ergänzung der regulierten Lüftungssysteme durch Stellantriebsmotoren.
1999
25-jähriges Unternehmensjubiläum.
2003
Einführung kombinierter Lüftungssysteme (Wetterschutz und Druckentlastung).
2018
RC3-Zertifizierung LAFIRO System W, feuerverzinkt.
2021
Einführung des Linearantriebs mit Notstell-Funktion über separaten Energiespeicher.
2023
RC4-Zertifizierung LAFIRO System W, feuerverzinkt.
2024
50-jähriges Unternehmensjubiläum.
