CNC-Drehen und -Fräsen im Mikrobereich: Präzisionsmetallbearbeitung für Maschinenbau, Messtechnik und Heißkanalindustrie seit 1927.
Dörr CNC-Technik GmbH
Ober-Ramstadt (Röhrstraße 9) · Ober-Ramstadt-Wembach (Lager)Neu auf Amplifa
Über Dörr CNC-Technik
Die Dörr CNC-Technik GmbH ist ein mittelständisches Unternehmen für hochwertige Metallverarbeitung mit Sitz in Ober-Ramstadt in Südhessen. Das Unternehmen fertigt seit 1927 Präzisionsbauteile durch CNC-Drehen, CNC-Fräsen, Sägen, Bohren, Schleifen, Senkerodieren und Honen. Im neuerrichteten Produktions- und Verwaltungsgebäude in der Röhrstraße 9, das 2008 bezogen wurde, arbeiten über 30 Metallbearbeitungsmaschinen im Drei-Schicht-Betrieb. Die Fertigung reicht von Präzisions-Einzelteilen und Prototypen bis zu Null- und Kleinserien, mit Toleranzen im Mikrobereich. Kunden kommen aus Messtechnik, Maschinenbau, Heißkanalindustrie, Kraftwerks- und Turbinentechnik, Windkraft, Luft- und Raumfahrt sowie vom Automobil- und Motorsportsektor. Qualitätsbauteile aus dem Hause Dörr finden unter anderem Einsatz in Sportwagen, bei der Rallye Dakar und in Messtechnik von Windkraftanlagen vor Europas Küsten.
- Standort
- Ober-Ramstadt
- Verfahren
- CNC-Drehen, CNC-Fräsen, Sägen, Bohren, Schleifen, Senkerodieren (Funkenerosion, Formenbau, Nachbearbeitung, Reparatur), Honen, Laserbeschriften (Lasergravur/Laserbeschriftung)
- Werkstoffe
- Metall (allgemein, hochwertige Metallverarbeitung), Keramik (Keramikchips), Metalle (hochwertige Metallverarbeitung)
- Zertifikate
- DIN EN ISO 9001:2008, DIN EN ISO 9001
- Gegründet
- 1927
- Branchen
- Messtechnik, Maschinenbau, Heißkanalindustrie, Kraftwerks-/Turbinentechnik, Windkraft, Luft- und Raumfahrttechnik
- 01
Auftragsklärung nach 3-D-Modell, Zeichnung oder Normteil
- 02
Sägen/Bohren
- 03

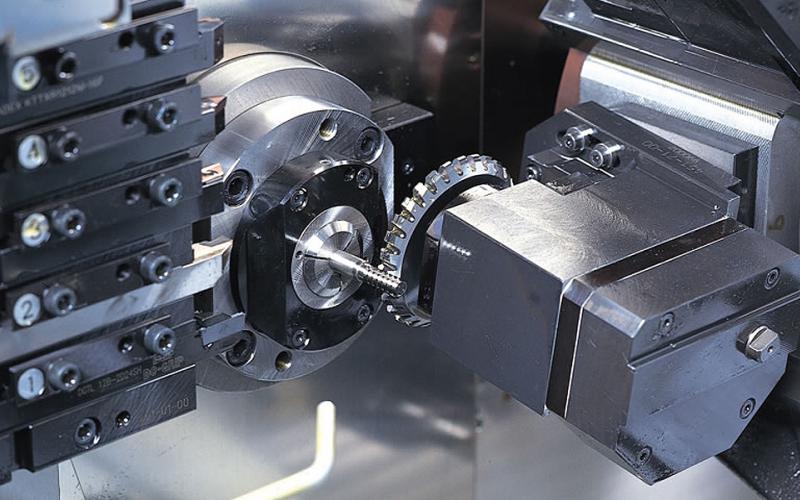

CNC-Drehen
- 04
CNC-Fräsen (5-Achs)
- 05
Schleifen
- 06
Senkerodieren (Formenbau/Reparatur)
- 07
Honen
- 08
Laserbeschriften/Produktkennzeichnung
- 09
Qualitätsprüfung mit 100%-Dokumentation
Werkstoffe & Verfahren
Metalle (hochwertige Metallverarbeitung)
Grundmaterial der Zerspanungsfertigung – Bauteile von Zentimetergröße bis 1 m Länge im µ-Bereich.
Standorte
Ober-Ramstadt (Röhrstraße 9)
DEProduktion und Verwaltung (seit 2008)
- Stückgewicht / Größe
- Bauteile von Zentimetergröße bis 1 m
- Losgröße
- Präzisions-Einzelteile, Prototypen, Null- und Kleinserien
- Werkstoffe
- Metall
Wembach (Ober-Ramstadt)
DELager
Bauteile & Leistungen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-DrehenZerspanung | µ-Bereich | – | – | – | Metall |
| CNC-FräsenZerspanung | – | – | – | – | Metall |
| SägenZerspanung | – | – | – | – | Metall |
| BohrenZerspanung | – | – | – | – | Metall |
| SchleifenZerspanung | – | 1000 mm | – | – | Metall |
| Senkerodieren (Funkenerosion, Formenbau, Nachbearbeitung, Reparatur)Zerspanung | Abnahmen im µ-Bereich | 600 mm × 400 mm × 500 mm | – | – | Metall |
| HonenOberfläche | optimale Rautiefe (Bohrungen) | 150 mm | – | – | Metall |
| Laserbeschriften (Lasergravur/Laserbeschriftung)Oberfläche | – | 300 mm × 500 mm × 490 mm | – | – | – |
| Spritzgießen (Herstellung von Keramikchips)Kunststoff | – | – | – | – | Keramik, Kunststoff/Harz |
| 5-Achs-Simultanbearbeitung (Dreh-Fräszentrum)Zerspanung | – | 1000 mm × 210 mm (Spannfutterdurchmesser) | – | – | Metall |
| 3-D-Messmaschine / KoordinatenmesstechnikPrüfung | – | 600 mm × 700 mm × 1100 mm | – | – | – |
| KonturmessenPrüfung | – | – | – | – | – |
| Profilprojektion / Oberflächenmessung / Einzelteilkontrolle mit 100%-DokumentationPrüfung | – | – | – | – | – |
| Fertigung von Prototypen und Nullserien nach 3-D-Modellen, Zeichnungen oder NormteilenEngineering | – | 1 m | – | – | Metall |
22 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

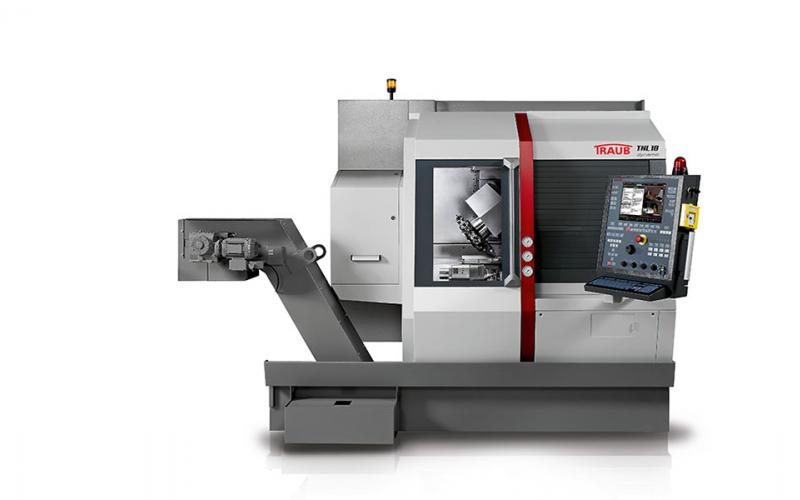

| Langdrehmaschine / Langdrehautomat | Traub TNL 18 | 1 | Bauteile bis 65 mm Durchmesser | – | Ober-Ramstadt |

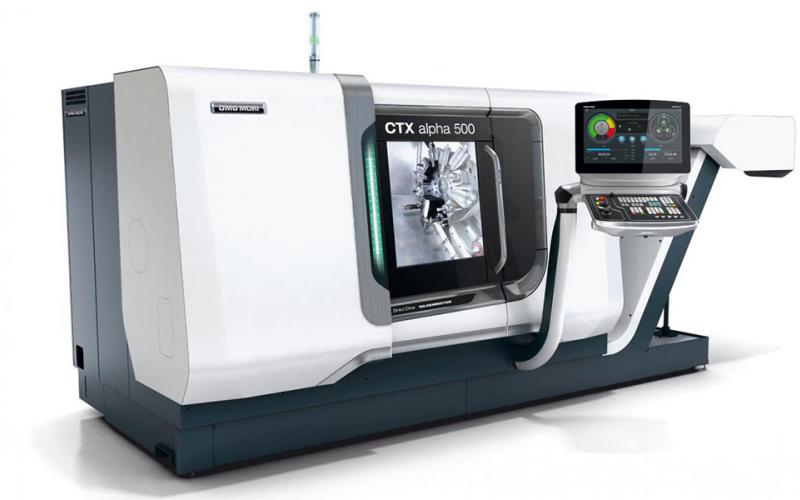

| CNC-Drehmaschine | Gildemeister CTX 500 alpha | 2 | Futter max. ø 160 mm; Kurzstange max. ø 42 mm | – | Ober-Ramstadt |

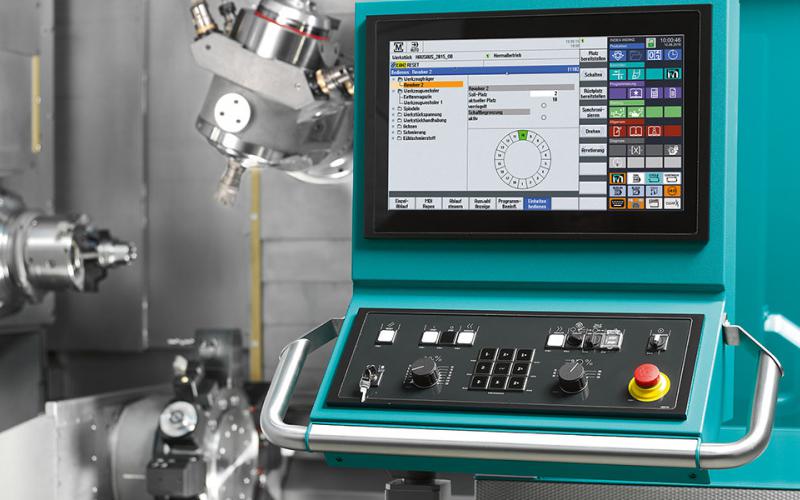

| Dreh- und Fräszentrum (5-Achs) | Index G 220 | 1 | Spindeldurchlass 65 mm; Spannfutter ø 210 mm; Drehlänge 1000 mm; 100 HSK-63-Werkzeuge | – | Ober-Ramstadt |
| 3-D-Koordinatenmessmaschine | Zeiss Contura G2 | 1 | Messbereich Y 1100 x X 700 x Z 600 mm; Calypso | – | Ober-Ramstadt |

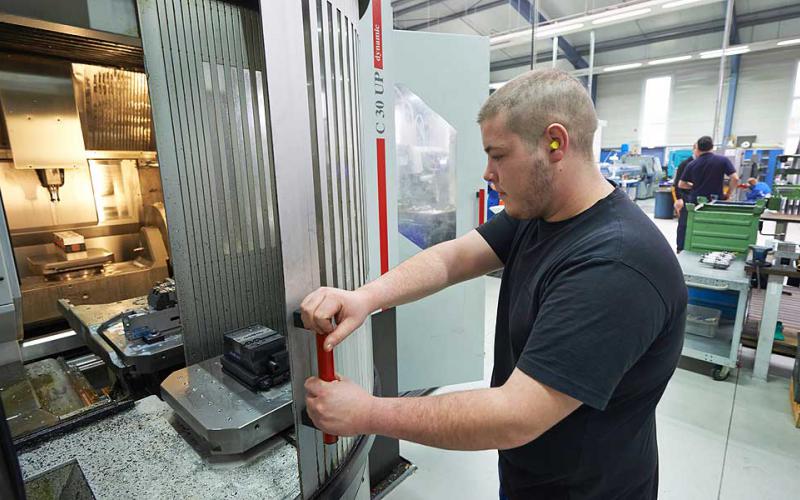

| 5-Achs-Bearbeitungszentrum | Hermle C 30 U | 1 | X 650 / Y 600 / Z 500 mm; 18.000 1/min; 7-fach Palettenwechsler; 119 Werkzeugplätze | – | Ober-Ramstadt |
| Bearbeitungszentrum (Fräsmaschine) | Kunzmann BA 1350 | 1 | 1350 x 620 x 810 mm; 12.000/16.000 min-1; Heidenhain iTNC 530; 40/60 Werkzeugplätze | – | Ober-Ramstadt |

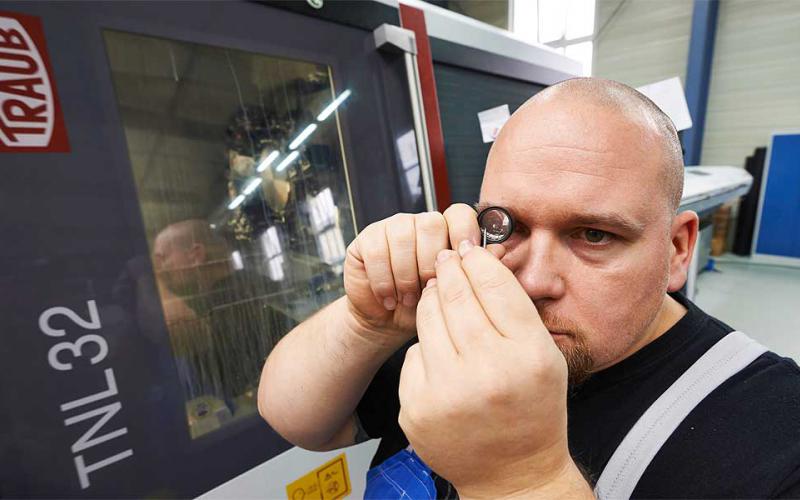

| Langdrehmaschine | Traub TNL 32 | 1 | 7-Achsen mit B-Achse, 2 Revolver, Stangenlademagazin FMB LSK38 | – | Ober-Ramstadt |
| Langdrehmaschine | STAR SV 32 | 1 | max. Dreh-/Abgreifdurchmesser 32 mm; Teilelänge bis 150 mm (Ausstoß); 7-Achsen; Fanuc | – | Ober-Ramstadt |
| Dreh-Fräszentrum | Gildemeister CTX beta 1250 TC | 1 | Drehlänge 1300 mm; Drehdurchmesser 390 mm; B-Achse; 15-12.000 1/min | – | Ober-Ramstadt |

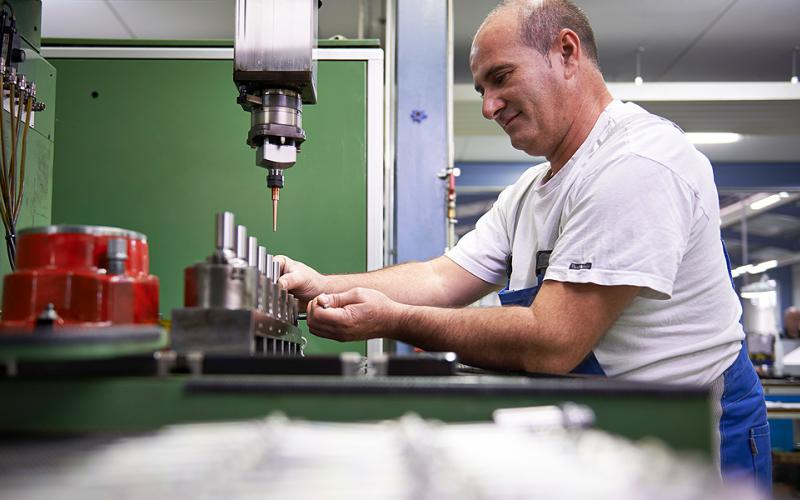

| Senkerodiermaschine (Eroding Machine) | Zimmer + Kreim | 1 | X 600 / Y 400 / Z 500 mm; 50-fach Werkzeugwechsler | – | Ober-Ramstadt |

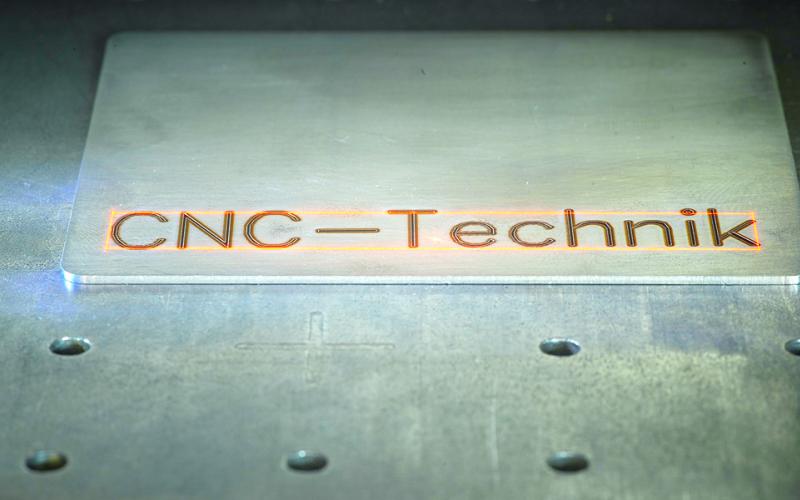

| Laserbeschrifter | Mistral | 1 | Beschriftungsfeld 70x70 mm; Tisch 500x375 mm; Werkstück max. 490x500x300 mm | – | Ober-Ramstadt |
| Honmaschine | Sunnen Honen Station | 1 | Arbeitshöhe 150 mm bis Durchmesser 60 mm | – | Ober-Ramstadt |
| Präzisionsdrehautomat | Benzinger GoFuture | 1 | Durchlass max. 27 mm; Drehlänge 100 mm; Schrägbett mit 6 Werkzeugen | – | Ober-Ramstadt |
| Universal-Schleifmaschine (Innen-/Außenschleifen) | Kellenberger KEL-VISTA | 1 | Spitzenweite 1000 mm; Spitzenhöhe 175 mm; Fanuc 21 | – | Ober-Ramstadt |
| Konturmessgerät | Mahr MarSurf CD 120 | 1 | – | – | Ober-Ramstadt |
| Drehmaschine | Traub TNX 65 / 42 | 1 | Spindeldurchlass 65 mm; 3 Revolver à 10 Stationen; 3-Backenfutter ø 175 mm mit Gegenspindel; X175 / | – | Ober-Ramstadt |
| Drehmaschine | Index C 100 | 1 | – | – | Ober-Ramstadt |
| Drehmaschine | Weiler E30 | 1 | – | – | Ober-Ramstadt |
| Drehmaschine | Traub TNC 65/42 - DGY | 1 | – | – | Ober-Ramstadt |
| Drehmaschine | Traub TNA 300 | 1 | – | – | Ober-Ramstadt |
| Dreh-Fräszentrum | Gildemeister GMX 200 | 1 | – | – | Ober-Ramstadt |
| Drehmaschine | Gildemeister CTX 200 | 2 | – | – | Ober-Ramstadt |
Zusatzleistungen
Qualität

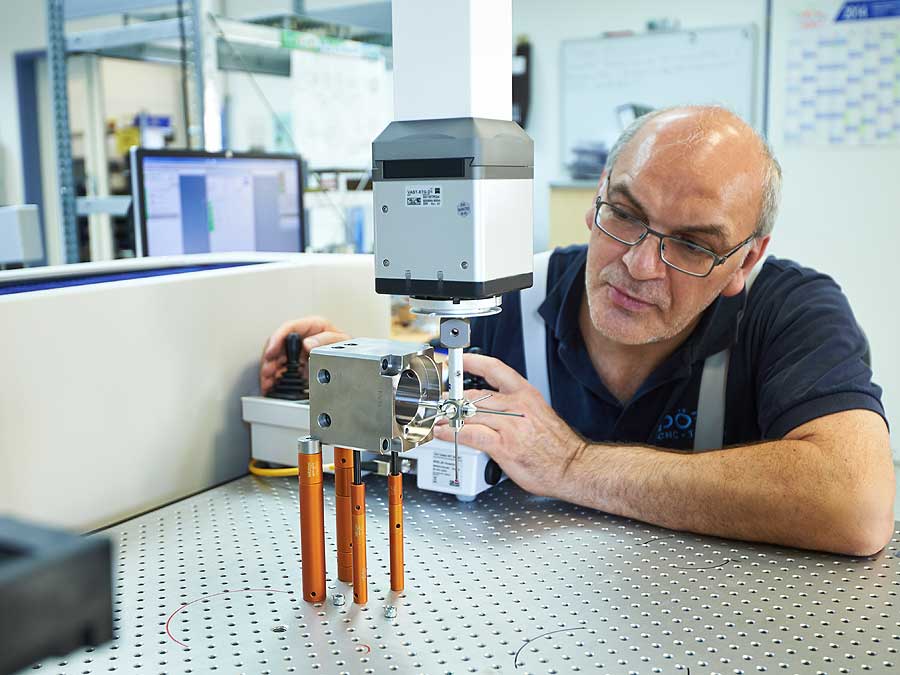

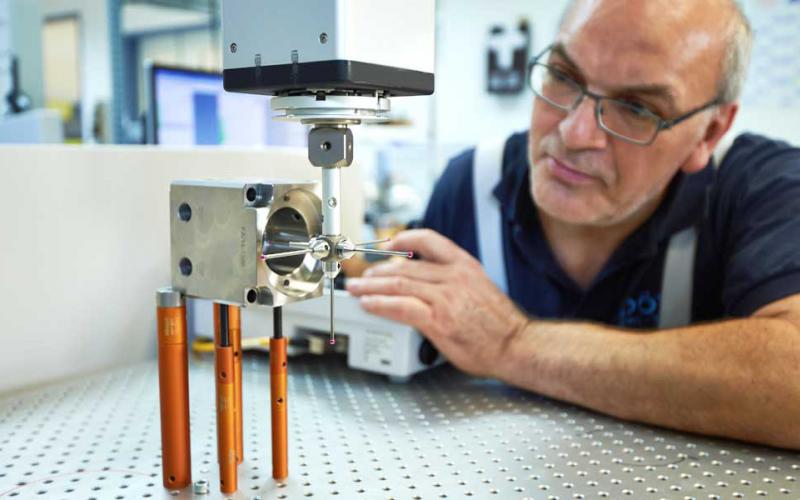

Die Qualitätssicherung arbeitet rund um die Uhr mit der 3-D-Koordinatenmessmaschine Zeiss Contura G2, einem Profilprojektor, dem Konturmessgerät Mahr MarSurf CD 120 und einem Oberflächenmessgerät. Auf Wunsch erfolgt Einzelteilkontrolle mit 100-Prozent-Dokumentation; gefertigt wird auf das µ genau.
| Nachweis | Ober-Ramstadt |
|---|---|
| DIN EN ISO 9001 |
Historie
- 1927
Gründung des Unternehmens; ursprünglich am Standort Wembach
- 2008
Bezug des neuerrichteten Produktions- und Verwaltungsgebäudes in der Röhrstraße 9, Ober-Ramstadt; über 30 Metallbearbeitungsmaschinen im Drei-Schicht-Betrieb
