Zerspanung, Schweißbaugruppenfertigung und Prototypenbau aus Stahl, Aluminium und Edelstahl
Dreherei und Maschinenbau Scheller GmbH & Co. KG
Vacha (Hessenblick 2, 36404) · DENeu auf Amplifa
Über die Dreherei und Maschinenbau Scheller GmbH & Co. KG
Die Dreherei und Maschinenbau Scheller GmbH & Co. KG ist ein zertifizierter Schweißfachbetrieb mit Sitz in Vacha (Thüringen). Das Unternehmen fertigt Drehteile und Frästeile auf CNC-Drehmaschinen und 3-, 4- und 5-Achsen-Bearbeitungszentren, bietet Zuschnitt auf Sägemaschinen, Nutenziehen und Nutenrollen sowie die Fertigung von Schweißbaugruppen inklusive Vorrichtungsbau aus Stahl, Aluminium und Edelstahl bis zu einem Stückgewicht von 7 Tonnen. Verfahren umfassen WIG-Schweißen, MAG-Schweißen und Löten in Einzel- und Serienfertigung; Roboterschweißen wird auf einer Anlage mit Doppelstations-Positionierer ausgeführt. Ergänzend übernimmt Scheller Baugruppenfertigung inklusive Materialbeschaffung und organisiert Oberflächenbehandlungen wie Lasern, Kanten, Härten, Schleifen und Sandstrahlen in Kooperation. Das Unternehmen verfügt über langjährige Erfahrung im Prototypenbau und beliefert Automobilhersteller, deren Zulieferer, Gießereien und Unternehmen aus der Heizungstechnik. Die Produktion auf 1500 qm Fertigungsfläche und 400 qm Lagerfläche wird durch 3D-Koordinatenmessung und Prüfdokumentation begleitet.
- Standort
- Vacha
- Verfahren
- CNC-Drehen, Drehen, CNC-Fräsen (5-Achsen), CNC-Fräsen (4-Achsen), CNC-Fräsen (3-Achsen), Nutenziehen, Nutenrollen (Victaulic-Rollnuten), WIG-Schweißen
- Werkstoffe
- Stahl, Alu (Aluminium), Edelstahl, Aluminium
- Zertifikate
- Zertifizierter Schweißfachbetrieb, ISO 9001
- Branchen
- Automobilindustrie, Zulieferer der Automobilindustrie, Gießereien, Heizungstechnik
- 01
Materialbeschaffung
- 02
Zuschnitt (Sägen)
- 03
CNC-Drehen / CNC-Fräsen
- 04
Nutenziehen / Nutenrollen
- 05
Schweißen (WIG, MAG, Löten, robotergestützt)
- 06
Oberflächenbehandlung (in Kooperation)
- 07
Endkontrolle und Prüfdokumentation
Werkstoffe und Verfahren
Stahl
Grundwerkstoff für Schweißbaugruppen, Drehteile und Frästeile bis 7 t Stückgewicht.
Aluminium
Wird im Zuschnitt (auch auf Aluminiumsäge), beim Drehen/Fräßen und im Schweißfachbetrieb verarbeitet.
Edelstahl
Für Schweißbaugruppen und zerspante Teile, auch nach Euro-Norm geschweißt.
Standort
Vacha
DEProduktion und Verwaltung
- Stückgewicht / Größe
- Schweißbaugruppen bis 7 t
- Losgröße
- Einzel- und Serienfertigung
- Werkstoffe
- Stahl, Aluminium, Edelstahl
- Mazak SMART 350 (CNC-Drehmaschine)
- Mori Seiki NL 2500 SY 700 (CNC-Drehmaschine)
- Kia SKT (CNC-Drehmaschine)
- Hermle 5-Achsen-Bearbeitungszentrum
- Mazak 5-Achsen-Bearbeitungszentrum mit Palettenwechsler
- Mazak 4-/3-Achsen-Bearbeitungszentren
- Maho 3-Achsen-Fräsmaschine
- Mazak 5-Achsen-Bearbeitungszentrum (X 3000 mm)
- Frömag Nutenziehmaschine
- Behringer CNC-Bandsäge
- Jaespa Bandsäge
- Ber & Schmid MultiCut 401 HA Aluminiumsäge
- Closs QIROX DV-TC-2,5 KN Roboterschweißanlage
- OTC Welbee P500L Schweißmaschine
- Mitutoyo 3D-Koordinatenmessmaschine
- Tesa Video-Messgerät
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-DrehenZerspanung | – | 1000 mm | – | – | – |
| DrehenZerspanung | – | 5000 mm | – | – | – |
| CNC-Fräsen (5-Achsen)Zerspanung | – | 3000 mm × 800 mm × 720 mm | – | – | – |
| CNC-Fräsen (4-Achsen)Zerspanung | – | 1660 mm × 510 mm × 510 mm | – | – | – |
| CNC-Fräsen (3-Achsen)Zerspanung | – | 1660 mm × 510 mm × 510 mm | – | – | – |
| NutenziehenZerspanung | – | 425 mm | – | – | – |
| Nutenrollen (Victaulic-Rollnuten)Umformung | – | – | – | – | – |
| WIG-SchweißenFügen | – | – | 7 t | – | Stahl, Alu, Edelstahl |
| MAG-SchweißenFügen | – | – | 7 t | – | Stahl, Alu, Edelstahl |
| LötenFügen | – | – | – | – | – |
| Schweißbaugruppenfertigung inkl. VorrichtungsbauFügen | – | – | 7 t | – | Stahl, Alu, Edelstahl |
| Baugruppenfertigung inkl. Materialbeschaffung und OberflächenbehandlungMontage | – | – | – | – | – |
| Zuschnitt (Sägen)Zerspanung | – | – | – | – | Aluminium |
| Oberflächenvergütung (in Kooperation)Oberfläche | – | – | – | – | – |
| Lasern (in Kooperation)Zerspanung | – | – | – | – | – |
| Kanten (in Kooperation)Umformung | – | – | – | – | – |
| Härten (in Kooperation)Wärmebehandlung | – | – | – | – | – |
| Schleifen (in Kooperation)Zerspanung | – | – | – | – | – |
| Sandstrahlen (in Kooperation)Oberfläche | – | – | – | – | – |
| 3D-KoordinatenmessungPrüfung | – | 700 mm × 700 mm × 600 mm | – | – | – |
| VideomessungPrüfung | – | – | – | – | – |
| PrototypenbauEngineering | – | – | – | – | – |
19 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Bandsäge | Behringer | – | max. Ø 260 mm | – | Vacha |
| Bandsäge | Jaespa | – | max. Ø 400 mm | – | Vacha |
| Aluminiumsäge | Ber & Schmid MultiCut 401 HA | – | Rund 100 mm, Quadrat 110 mm, Rechteck 160 x 90 mm, Gehrungsschnitte rechts/links 45° | – | Vacha |
| CNC-Drehmaschine | Mazak SMART 350 | – | max. Ø 300 mm, max. Länge 1000 mm, angetriebene Werkzeuge | – | Vacha |
| CNC-Drehmaschine | Mori Seiki NL 2500 SY 700 | – | Drehdurchmesser 350 mm, Drehlänge 700 mm, Stangenbeladung bis D 80 mm | – | Vacha |
| CNC-Drehmaschine | Kia SKT | – | Drehdurchmesser 650 mm, Drehlänge 600 mm | – | Vacha |
| Drehmaschinen | – | mehrere | max. Drehdurchmesser 800 mm, max. Drehlänge 5000 mm | – | Vacha |
| 5-Achsen-Bearbeitungszentrum | Hermle | – | X=800 mm, Y=600 mm, Z=500 mm | – | Vacha |
| 5-Achsen-Bearbeitungszentrum mit Palettenwechsler | Mazak | – | X=510 mm, Y=510 mm, Z=460 mm | – | Vacha |
| 4-Achsen-Bearbeitungszentrum | Mazak | – | X=1660 mm, Y=510 mm, Z=510 mm | – | Vacha |
| 3-Achsen-Bearbeitungszentrum | Mazak | – | X=1660 mm, Y=510 mm, Z=510 mm | – | Vacha |
| 3-Achsen-Fräsmaschine | Maho | – | X=500 mm, Y=420 mm, Z=400 mm | – | Vacha |
| 3-Achsen-Bearbeitungszentrum mit Palettenwechsler | Mazak | – | X=500 mm, Y=400 mm, Z=350 mm | – | Vacha |
| 5-Achsen-Bearbeitungszentrum | Mazak | – | X=3000 mm, Y=800 mm, Z=720 mm | – | Vacha |
| Nutenziehmaschine | Frömag | – | Nutbreite 4–50 mm, Bohrungsdurchmesser ab 10 mm, max. Nutlänge 425 mm | – | Vacha |
| 3D-Koordinatenmessmaschine | Mitutoyo | – | X=700 mm, Y=700 mm, Z=600 mm, klimatisierter Messraum | – | Vacha |
| Video-Messgerät | Tesa | – | Vergrößerung 20-130fach | – | Vacha |
| Roboterschweißanlage | Closs QIROX DV-TC-2,5 KN | – | Drehdurchmesser 800 mm, Planscheibendurchmesser 350 mm, Einspannlänge 2000 mm | – | Vacha |

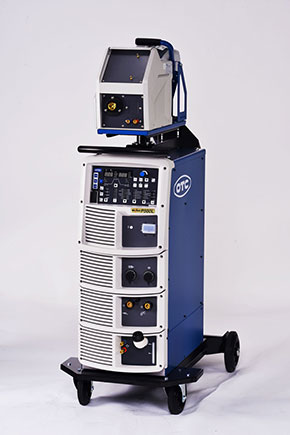

| Schweißmaschine | OTC Welbee P500L mit Drahtvorschub CM-7403-D | – | Leistungsspektrum bis 550 A | – | Vacha |
Zusatzleistungen
Referenzkunden
Qualität und Prüfung
Die Messung erfolgt auf einer Mitutoyo-3D-Koordinatenmessmaschine im klimatisierten Messraum (700 × 700 × 600 mm) sowie auf einem Tesa-Video-Meßgerät (20–130fache Vergrößerung). Es werden Erstmusterprüfberichte, Maschinenfähigkeitsuntersuchungen (cpk) und weitere Prüfdokumente einschließlich Oberflächenrauheitsprüfung erstellt.
| Nachweis | Vacha |
|---|---|
| Zertifizierter Schweißfachbetrieb | |
| ISO 9001 |
