Entwicklung und Fertigung von Dropwatcher-Kamerasystemen und Mikrodroplet-Dispensern für Inkjet- und Jet-Dispensing-Prozesse
droptical GmbH
Frankenstr. 148, 90461 NürnbergNeu auf Amplifa
Über droptical
Die droptical GmbH mit Sitz in Nürnberg entwickelt und fertigt Mess- und Dosiersysteme für kontaktlose Mikrodosierung. Zum Produktportfolio gehören Dropwatcher-Kamerasysteme für die optische Tropfenvolumenkontrolle (UltiStrobe, NanoStrobeX, bald NeoScale) sowie der Miniatur-Jet-Dispenser ClickJet für Nanoliter- und Picoliter-Volumina. Die Systeme erfassen Volumen, Geschwindigkeit, Flugbahn, Satellitentropfen, Auftreffposition und Düsenzustand in Echtzeit, von der Laboranalyse bis zur In-Line-Produktionsüberwachung. Die NanoStrobeX wird direkt am Dosierkopf montiert und ist über Ready2Use-Adapter mit gängigen Jet Valves von Herstellern wie VERMES, perfecdos und VIEWEG kompatibel. Einsatzbranchen sind Biotech, Pharmazeutik, Chemie, industrielle Fertigung, Elektronik und Inkjet-Druck. Alle Produkte werden in Deutschland gefertigt und zeichnen sich durch Plug-and-Play-Betrieb über Standardbrowser ohne Installation aus.
- Standort
- Nürnberg
- Verfahren
- Jet Dispensing (Mikrodosierung von Nanolitern/Picolitern), Inkjet-Druck (Tintenstrahl-Dosierung), Dropwatching (optische Tropfenvolumen-Kontrolle für kontaktlose Dosierung), In-Line Prozessüberwachung der Dosierung in Echtzeit, 3D-Tropfenanalyse (Volumenbestimmung, Satellitendetektion, Flugrichtung, Auftreffposition), Düsenüberwachung (Nozzle Monitoring, Rückstände auf der Düse), InkJet Waveform Analysis, Dosierung von Adhesives, Underfill, Solder Paste (Industrielle Fertigung)
- Werkstoffe
- Klebstoffe, Underfill, Lötpaste, Tinte (Inkjet)
- Zertifikate
- Real-Time Fehlererkennung, Traceability / Prozessdaten, 3D-Drop-Analysis
- Branchen
- Biotech, Pharmazeutik, Chemie, Industrielle Fertigung, Elektronik, Inkjet-Druck
- 01
Engineering und Entwicklung
- 02
Fertigung in Deutschland
- 03
Konfiguration und Software
- 04
OEM-Integration beim Kunden
- 05
Support und Beratung
Medien und Applikationen
Klebstoffe
Dosierung und Prozessüberwachung von Adhesives in der industriellen Fertigung.
Underfill
Kontaktlose Applikation und In-Line-Kontrolle von Underfill in der Elektronikfertigung.
Lötpaste
Dispensing-Analyse von Lötpaste für elektronische Anwendungen.
Tinte (Inkjet)
Parametrierung, Druckanalyse und Düsenüberwachung beim Inkjet-Druck.
Standorte

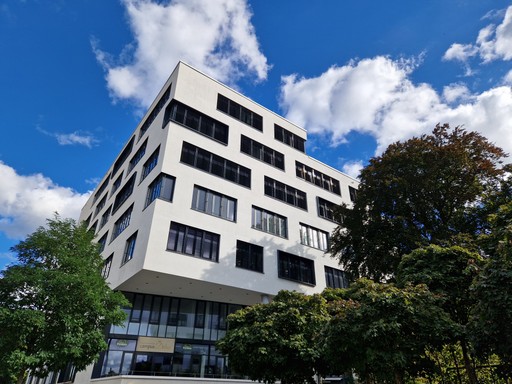

Nürnberg
DEHauptsitz mit Entwicklung, Fertigung und Vertrieb
- UltiStrobe Dropwatcher

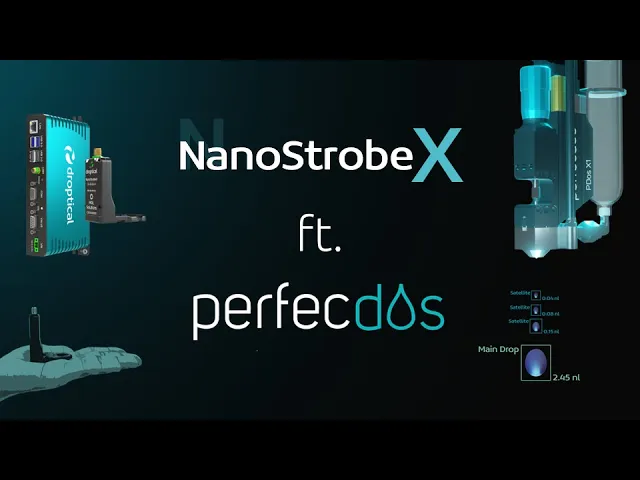

- NanoStrobeX Inline-Dropwatcher

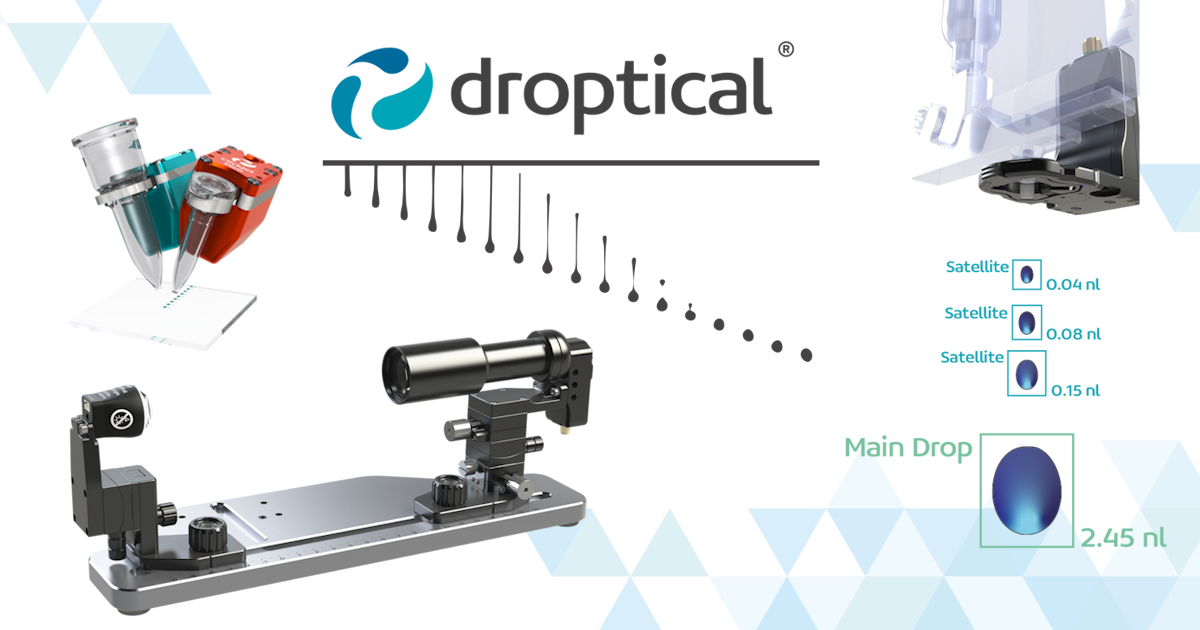

- ClickJet Mikrodroplet Dispenser
Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Jet Dispensing (Mikrodosierung von Nanolitern/Picolitern)Montage | – | – | – | – | – |
| Inkjet-Druck (Tintenstrahl-Dosierung)Montage | – | – | – | – | Tinten, Klebstoffe, Lötpaste |
| Dropwatching (optische Tropfenvolumen-Kontrolle für kontaktlose Dosierung)Prüfung | – | – | – | – | – |
| In-Line Prozessüberwachung der Dosierung in EchtzeitPrüfung | – | – | – | – | – |
| 3D-Tropfenanalyse (Volumenbestimmung, Satellitendetektion, Flugrichtung, Auftreffposition)Prüfung | – | – | – | – | – |
| Düsenüberwachung (Nozzle Monitoring, Rückstände auf der Düse)Prüfung | – | – | – | – | – |
| InkJet Waveform AnalysisPrüfung | – | – | – | – | – |
| Dosierung von Adhesives, Underfill, Solder Paste (Industrielle Fertigung)Montage | – | – | – | – | Klebstoffe, Underfill, Lötpaste |
7 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Dropwatcher / Inline-Kamerasystem für Dosierprozessüberwachung | droptical NanoStrobeX (NSX-D: 0.1–50 nl, FOV 2×2 mm, bis 300 FPS, Gap >1.5 mm; NSX-I: | – | FOV 2 mm x 2 mm | – | Nürnberg |
| Dropwatcher / Hochpräzisions-Tropfenanalyse-Kamera | droptical UltiStrobe (Objektive C-0.3 bis C-4.0, Auflösung bis 0.7 µm/px, FOV 1.0×1.1 bis | – | – | – | Nürnberg |
| Mikrodroplet Dispenser (Jet Dispenser) | droptical ClickJet (Nanoliter- und Picoliterbereich, ClickTube-Düsen) | – | – | – | Nürnberg |
| Dropwatcher / Volumenverifikation als Ersatz für Waagen | droptical NeoScale (soon available) | – | – | – | Nürnberg |
| kompatible Jet Valves (Adapter Ready2Use) | VERMES MDS 3250/3280, MDS 3200, DST 1560 | – | – | – | – |
| kompatible Jet Valves (Adapter Ready2Use) | perfecdos PDos X1 | – | – | – | – |
| kompatible Jet Valves (Adapter Ready2Use) | VIEWEG DV-6110 | – | – | – | – |
Zusatzleistungen
Qualität
Die Systeme ermöglichen Echtzeit-Fehlererkennung, Rückverfolgbarkeit der Dosierprozesse und kontinuierliche In-Line-Qualitätskontrolle, wodurch Ausschuss reduziert wird.
| Nachweis | Nürnberg |
|---|---|
| Real-Time Fehlererkennung | |
| Traceability / Prozessdaten | |
| 3D-Drop-Analysis |
