Hersteller von Inline-Messtechnik für Durchsatz-, Staub-, Feuchte- und Partikelgrößenmessung von Schüttgütern
DYNA Instruments GmbH
Hamburg (Tempowerkring 7) · Seevetal (Bei den Kämpen 26)Neu auf Amplifa
Über DYNA Instruments

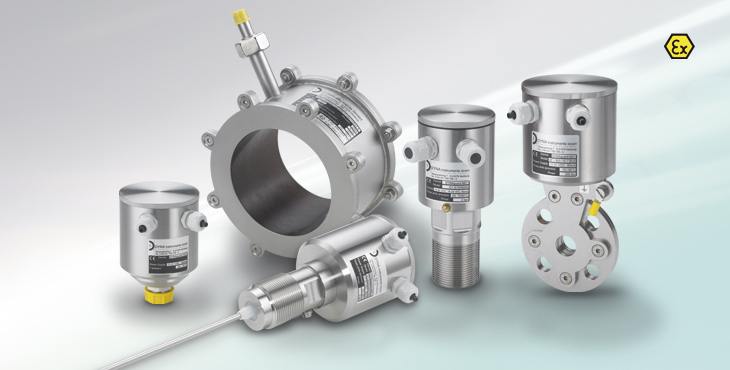

DYNA Instruments entwickelt und produziert seit 1994 Messtechnik für Staub- und Schüttgut-Anwendungen. Das Hamburger Unternehmen ist heute eine Marke der MÜTEC Instruments GmbH und fertigt Durchsatzmessgeräte (DYNAmas, DYNA M-flow, DYNAchute, DYNArad), Durchfluss- und Füllstandwächter (DYNAguard-Serie), Staubmessgeräte (DYNAguard GM, DYNAairguard, DYNAguard D Eco) sowie Messsysteme für Geschwindigkeit (DYNAvel), Partikelgröße (DYNAsize) und Feuchte (DYNAmoist). Dabei kommen verschiedene Messprinzipien wie kapazitive Messtechnik, Mikrowellen-, radiometrische und optische Verfahren zum Einsatz; die Fertigung erfolgt nach Unternehmensangaben mit modernen Fertigungs- und Prüfverfahren in Deutschland. Sensoren werden für Nennweiten von DN25 bis DN400, Durchsätze von wenigen kg/h bis 500 t/h sowie mit ATEX- und IECEx-Versionen angeboten. Die Geräte werden in der chemischen Industrie, Schüttgut- und Nahrungsmittelindustrie, Kunststoff-, Baustoff- und Energiebranche sowie Pharma eingesetzt; Kunden sind unter anderem Südzucker, BASF, Shell, thyssenkrupp und Heidelberg Cement. Vertrieben wird weltweit über ein Netz von Distributoren.
- Standort
- Hamburg
- Verfahren
- Durchsatzmessung (Massedurchflussmessung) von Schüttgütern (DYNAmas, kapazitives Messprinzip), Durchsatzmessung per Mikrowellentechnologie (DYNA M-flow, Doppler-Effekt), Hochpräzise Schüttgut-Durchsatzmessung per Rutschenwaage (DYNAchute), Berührungslose radiometrische Massedurchsatzmessung (DYNArad, Gamma-Transmission), Staubmessung zur Filterbruchüberwachung (DYNAguard GM, elektrostatisch/triboelektrisch), Kontinuierliche Staubmessung der Umgebungsluft (DYNAairguard), Staubmessung hinter Taschen-/Kartuschenfiltern (DYNAguard D Eco), Durchflussüberwachung von Feststoffströmen in Rohrleitungen (DYNAguard K, elektrostatisch)
- Werkstoffe
- Edelstahl (Sensorgehäuse/Sensorstab), Edelstahl (Option), Edelstahl (Sensorstab, Gehäuse), Edelstahl (Gehäuse), Polyamid (Isolierung/Sensorrohr), POM (Sensoroberfläche K-Version), Keramik (Sensoroberfläche, optional), Teflon (Sensoroberfläche T/S-Version)
- Zertifikate
- Vorkalibrierung im Werk, ATEX-Versionen, IECEx-Versionen
- Gegründet
- 1994
- Branchen
- Schüttgutindustrie / Feststoffverarbeitung, Chemische Industrie, Nahrungsmittel, Kunststoff, Baustoffe, Kraftwerke/Energie
- 01
Entwicklung der Messsensorik
- 02
Fertigung und Vorkalibrierung im Werk
- 03
Vertrieb über Direktvertrieb und weltweite Distributoren
- 04
Applikationsberatung und Inbetriebnahme
- 05
Support, Kalibrierung und Rückrufservice
- 06
Industrie-4.0-/SPS-Anbindung (DYNAcon, DYNAvisual, DYNAsize Visual)
Materialien und Messverfahren
Edelstahl 1.4301
Werkstoff für Sensorgehäuse und Sensorstäbe, z. B. beim DYNAmoist.
Edelstahl 1.4307
Optionaler Gehäusewerkstoff für Sensoren des Feuchtemessgeräts.
Edelstahl 1.4571 (AISI 316Ti)
Sensorstab- und Gehäusewerkstoff z. B. bei DYNA M-flow für korrosive Anwendungen.
Edelstahl 1.4305 (AISI 303)
Gehäusewerkstoff der DYNAguard-Serie.
Polyamid (PA / PA 6.6)
Isolierung und Sensorrohr, z. B. bei DYNA M-flow.
PTFE (Teflon)
Sensoroberflächen der K/T/S-Versionen für Verschleiß- und Anhaftungsarmut.
PEEK
Sensorstab-Isolierung beim DYNAairguard.
Glasfaserverstärktes Epoxid
Material des Sensorrohrs des radiometrischen DYNArad.
Borosilikatglas
Kratzfester Schutz der Optik beim Inline-Partikelgrößenmesssystem DYNAsize.
Aluminium
Gehäusewerkstoff des Filterbruch-Detektors DYNAguard D Eco.
Standorte
Hamburg
DEImpressums- und Zentralsitz der DYNA Instruments GmbH
Seevetal
DEStandort der MÜTEC Instruments GmbH – Entwicklung, Produktion und Vertrieb DYNA
Messgeräte und Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|

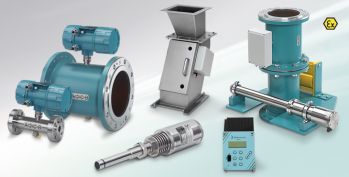

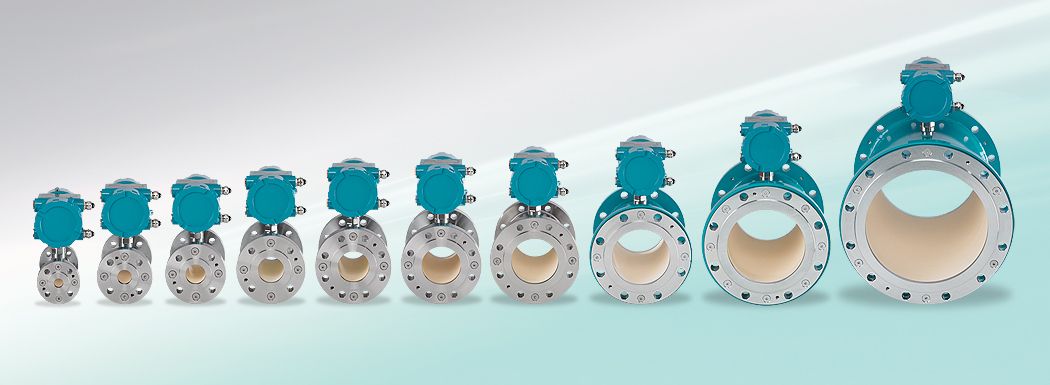

| Durchsatzmessung (Massedurchflussmessung) von Schüttgütern (DYNAmas, kapazitives Messprinzip)Prüfung | – | DN25 bis DN300 (10 Baugrößen) | 50 kg/h – 400 t/h | – | Schüttgüter aller Art, Urea (Prills/Granulat) |

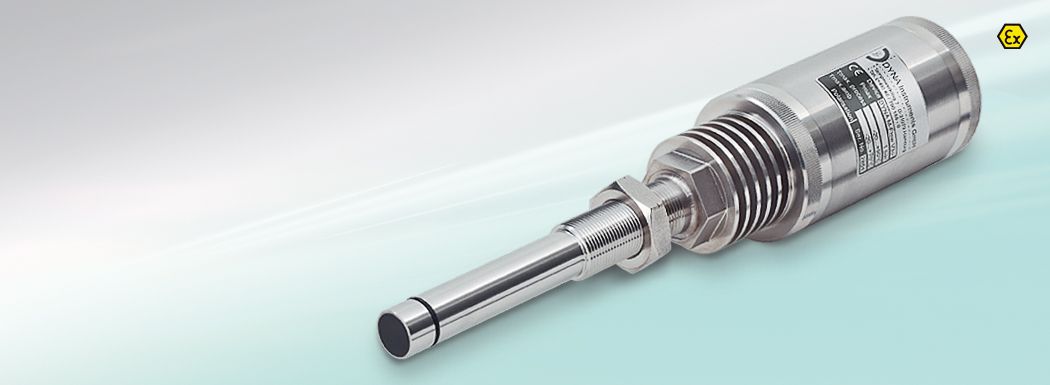

| Durchsatzmessung per Mikrowellentechnologie (DYNA M-flow, Doppler-Effekt)Prüfung | – | Rohrquerschnitt max. DN 300 | 1 kg/h – ca. 20 t/h | – | Pulver, Stäube, Pellets, Granulate |

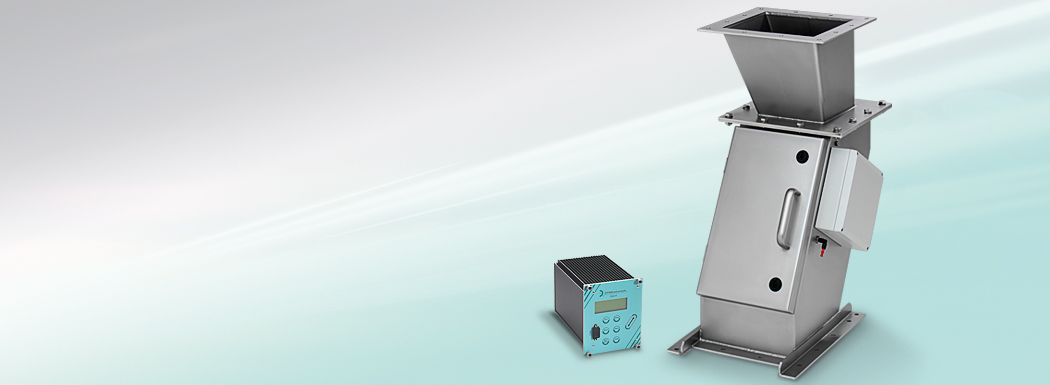

| Hochpräzise Schüttgut-Durchsatzmessung per Rutschenwaage (DYNAchute)Prüfung | – | – | 200 kg/h (Messbereich 1 t/h) – 50 t/h | – | rieselfähige Schüttgüter, Plastikgranulat |

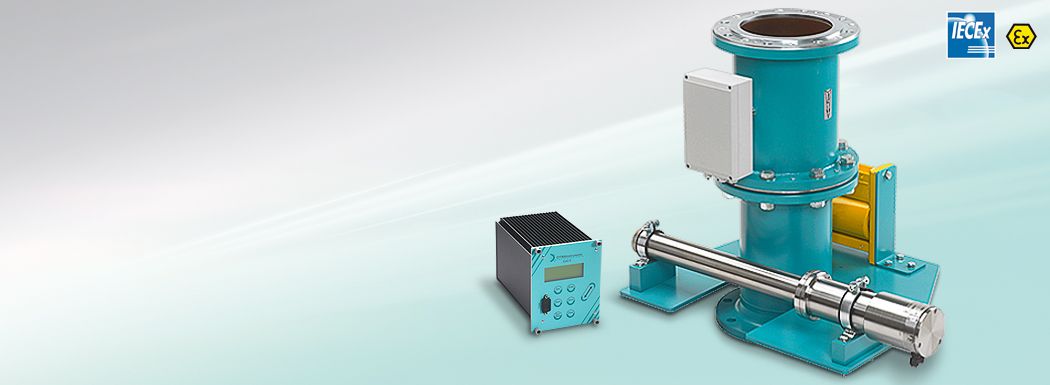

| Berührungslose radiometrische Massedurchsatzmessung (DYNArad, Gamma-Transmission)Prüfung | – | DN 100...DN 400 | bis 500 t/h (450 t/h Flugasche-Befeuchtu | – | Schüttgüter beliebiger Art, Flugasche |

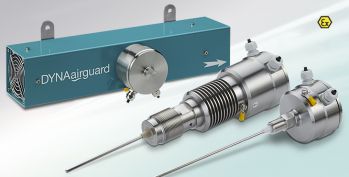

| Staubmessung zur Filterbruchüberwachung (DYNAguard GM, elektrostatisch/triboelektrisch)Prüfung | Empfindlichkeit 0,1 mg/m³ | Sensorstab 40-800 mm | – | – | Staub |
| Kontinuierliche Staubmessung der Umgebungsluft (DYNAairguard)Prüfung | Empfindlichkeit ab 0,1 mg/m³ | – | – | – | Staub in Umgebungsluft |
| Staubmessung hinter Taschen-/Kartuschenfiltern (DYNAguard D Eco)Prüfung | – | Sensorstab 250/500 mm | – | – | Staub |

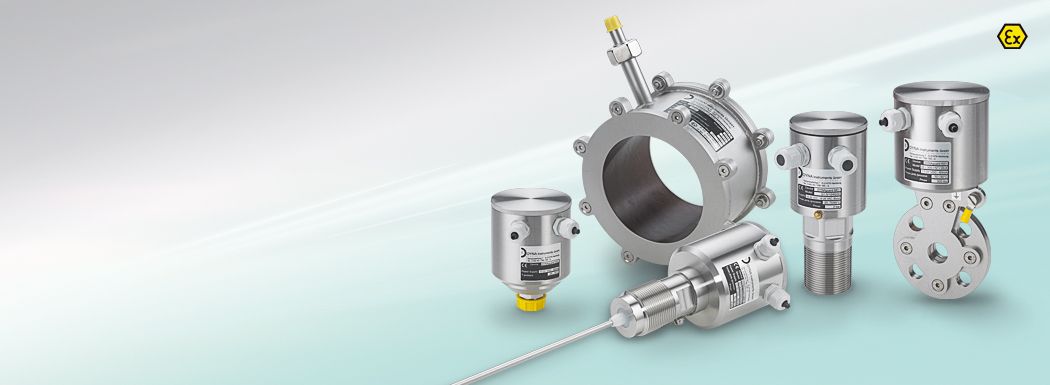

| Durchflussüberwachung von Feststoffströmen in Rohrleitungen (DYNAguard K, elektrostatisch)Prüfung | – | – | wenige g/h – viele t/h | – | Pulver, Granulate, Pellets, Schüttgüter, Kieselsäure (pyrogen) |
| Füllstandüberwachung von Schüttgütern per Mikrowellenschranke (DYNAguard L)Prüfung | – | Messbereich 15 cm bis 25 m | – | – | Schüttgüter |
| Überwachung von Feststoffbewegungen per Mikrowellentechnik (DYNAguard M)Prüfung | Mindestgeschwindigkeit 0,1 m/s | – | – | – | Pulver, Granulate, Pellets, Schüttgüter |
| Überwachung von Feststoffbewegungen in Rohrleitungen (DYNAguard P, elektrostatisch)Prüfung | – | – | einige g/h – viele t/h | – | Feststoffe, Platten, Stangen |
| Durchflussüberwachung von Schüttgütern in Schlauchleitungen (DYNAguard S)Prüfung | Empfindlichkeit 0,1 mg/m³ | – | – | – | Granulate, Pulver, Strahlmittel, Schleifmittel, Stäube, Schüttgüter |

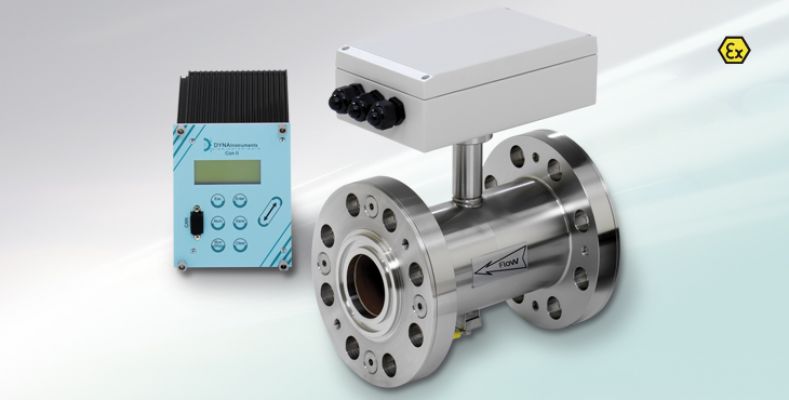

| Geschwindigkeitsmessung von Feststoffen (DYNAvel, absolute Laufzeitmessung)Prüfung | – | – | – | – | Feststoffe in pneumatischer Förderung/Freifall, Fäden, Folien, Platten, Kunststoffbahnen |

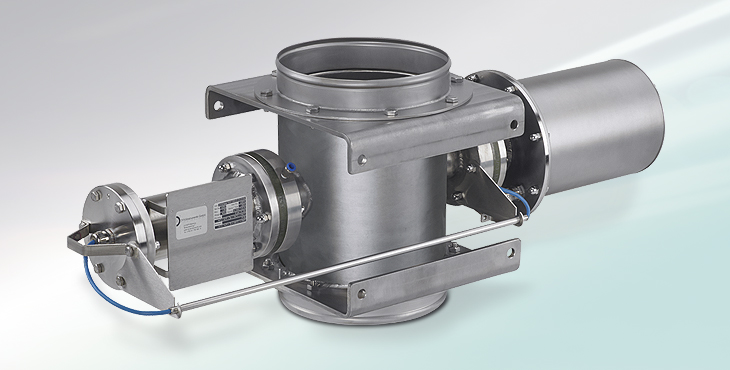

| Inline-Partikelgrößenmessung in Echtzeit (DYNAsize, optisches Messsystem)Prüfung | – | – | – | – | frei fließende Schüttgüter, Zucker |

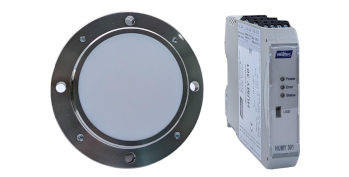

| Feuchtigkeitsmessung von Feststoffen (DYNAmoist, kapazitives Messverfahren)Prüfung | Genauigkeit bis 0,1 % | Eindringtiefe bis 200 mm | – | – | Feststoffe, Schüttgüter |
| Kohlenstaub-Durchflussmessung (Anwendung)Prüfung | – | – | – | – | Kohlestaub |
16 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Durchsatzmessgerät (kapazitiv, Schüttgut) | DYNA Instruments (MÜTEC) DYNAmas | – | DN25-DN300, 50 kg/h bis 400 t/h, max. 130 °C, 64 bar | – | Seevetal/Hamburg |
| Mikrowellen-Durchsatzmessgerät | DYNA Instruments (MÜTEC) DYNA M-flow | – | max. DN 300, 1 kg/h bis ca. 20 t/h, max. 90 °C, 40 bar | – | Seevetal/Hamburg |
| Rutschenwaage | DYNA Instruments (MÜTEC) DYNAchute | – | 200 kg/h bis 50 t/h | – | Seevetal/Hamburg |
| Radiometrisches Massedurchsatzmessgerät | DYNA Instruments (MÜTEC) DYNArad | – | DN 100-DN 400, bis 500 t/h, 64 bar | – | Seevetal/Hamburg |
| Staubwächter/Filterwächter (elektrostatisch) | DYNA Instruments (MÜTEC) DYNAguard GM | – | Empfindlichkeit 0,1 mg/m³, Sensorstab 40-800 mm, max. 6 bar | – | Seevetal/Hamburg |

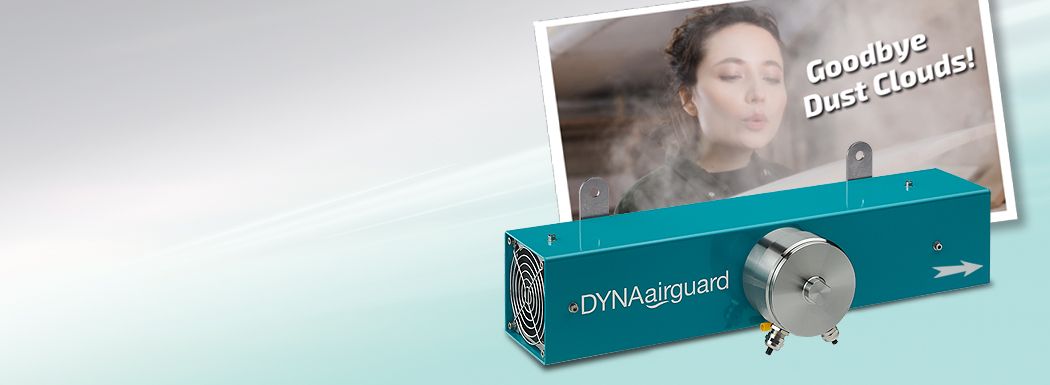

| Umgebungsluft-Staubmessgerät | DYNA Instruments (MÜTEC) DYNAairguard | – | ab 0,1 mg/m³, Volumenstrom ca. 100 m³/h | – | Seevetal/Hamburg |
| Filterbruch-Detektor | DYNA Instruments (MÜTEC) DYNAguard D Eco | – | max. 2 bar, -20 bis +150 °C | – | Seevetal/Hamburg |
| Durchflusswächter für kleine Rohrdurchmesser | DYNA Instruments (MÜTEC) DYNAguard K | – | max. 40 bar, max. +90 °C | – | Seevetal/Hamburg |
| Mikrowellen-Füllstandwächter | DYNA Instruments (MÜTEC) DYNAguard L | – | Messbereich 15 cm bis 25 m, 24 GHz | – | Seevetal/Hamburg |
| Mikrowellen-Durchflusswächter | DYNA Instruments (MÜTEC) DYNAguard M | – | 24 GHz, max. 2 bar | – | Seevetal/Hamburg |
| Durchflusswächter (kleiner Detektionsbereich) | DYNA Instruments (MÜTEC) DYNAguard P | – | max. 6 bar, max. +90 °C | – | Seevetal/Hamburg |
| Durchflusswächter für Schlauchleitungen | DYNA Instruments (MÜTEC) DYNAguard S | – | max. 10 bar, max. +70 °C | – | Seevetal/Hamburg |
| Durchflusswächter für besondere Anwendungen | DYNA Instruments (MÜTEC) DYNAguard V | – | – | – | Seevetal/Hamburg |
| Geschwindigkeitsmessgerät für Feststoffe | DYNA Instruments (MÜTEC) DYNAvel | – | Geschwindigkeit 2...30 m/s (lt. DYNArad-Daten), Kabellänge max. 1000 m | – | Seevetal/Hamburg |

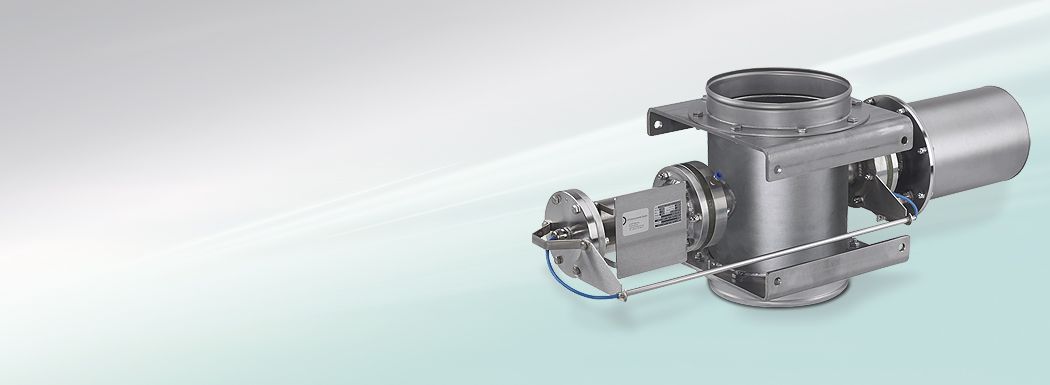

| Inline-Partikelgrößenmessgerät | DYNA Instruments (MÜTEC) DYNAsize | – | optische Inline-Messung, Borsilikatglas-Optik | – | Seevetal/Hamburg |
| Feuchtigkeitsmessgerät (kapazitiv) | DYNA Instruments (MÜTEC) DYNAmoist | – | 0-85 % Restfeuchte, Eindringtiefe 200 mm, max. 6 bar (temporär 10 bar) | – | Seevetal/Hamburg |
Zusatzleistungen
Qualität
Die Geräte werden mit modernen Fertigungs- und Prüfverfahren in Deutschland gefertigt; Produkte werden im Werk vorkalibriert und als ATEX- bzw. IECEx-Versionen für Ex-Zonen angeboten.
| Nachweis | Seevetal |
|---|---|
| Vorkalibrierung im Werk | |
| ATEX-Versionen | |
| IECEx-Versionen |
Historie
- 1994
Gründung; DYNA Instruments entwickelt und produziert seit 1994 Messtechnik für Staub- und Schüttgut-Anwendungen.
Übernahme durch MÜTEC Instruments GmbH; DYNA Instruments wird Marke der MÜTEC, Teams werden zusammengeführt, Dybeck und Nagel bleiben im Unternehmen.
