Stahl- und Maschinenbau: komplette Metallbaugruppen, Drehteile, Blechbearbeitung und Schweißkonstruktionen in Stahl und Edelstahl.
EAW Wierling GmbH
37355 NiederorschelNeu auf Amplifa
Stahl- und Maschinenbau aus Niederorschel
Die Eichsfelder Armaturen Wierling GmbH ist ein Metallbaufachbetrieb mit mehr als 30 Jahren Erfahrung. Mehr als 20 Mitarbeitende fertigen komplette Metallbaugruppen und Komponenten nach Zeichnung einschließlich aller erforderlichen mechanischen Bearbeitungen in verschiedenen Stahl- und Edelstahlwerkstoffen. Der Schwerpunkt der Fertigung liegt in der Kraftwerks- und Umwelttechnik, dem Chemie- und Anlagenbau sowie der CNC-gesteuerten spanenden Metallbearbeitung. Die Leistungspalette umfasst Laserschneiden, Blechumformung, CNC-Drehen und -Fräsen, Schweißtechnik, Oberflächenbehandlung, Konstruktion sowie Montage und Inbetriebnahme vor Ort. Mit den verbundenen Partnern der Wierling Unternehmensgruppe (Josef Wierling GmbH, WES GmbH, Wierom GmbH) entstehen Klappen und Schieber für gasförmige Medien sowie gehäuselose Armaturen für die Wasseraufbereitung. Am Standort Niederorschel stehen u. a. zwei CNC-Laserschneidmaschinen (Trumpf, bis 2000 x 4000 mm, 6 kW), mehrere CNC-Drehmaschinen (Gildemeister, Spinner), ein 5-Achsen-Bearbeitungszentrum Pinnacle BX 900 und ein Tischbohrwerk UNION BFT 90/3 zur Verfügung.
- Standort
- Niederorschel
- Verfahren
- CNC-gesteuerte spanende Metallbearbeitung (Drehen und Fräsen), Drehteile aller Art, CNC-Laserbearbeitung / Laserschneiden, Blechumformung / Abkanten, Schweißtechnik (alle gängigen Schweißarten, u.a. WIG), MIG/MAG-Schweißen, WIG-Schweißen, Schweißkonstruktionen (Butterfly Damper, Stack Damper, T-Piece Damper, Wärmetauscher)
- Werkstoffe
- Stahl (verschiedene Stahlsorten und Güten), Edelstahl, Aluminium, Stahl
- Zertifikate
- EN 1090-1, PT2, PT2 (Schweißqualifikation), ISO 9001
- Mitarbeiter
- >20
- Branchen
- Kraftwerkstechnik, Umwelttechnik, Chemie- und Anlagenbau, Lebensmitteltechnik, Abwassertechnik, Wasseraufbereitung
- 01
Konstruktion
- 02
Laserschneiden
- 03
Blechumformung (Abkanten)
- 04
CNC-Drehen und CNC-Fräsen
- 05
Gewinderollen
- 06
Schweißen
- 07
Entgraten / Glasperlstrahlen
- 08
Montage
- 09
Transport & Versand
Werkstoffe und Fertigungsverfahren
Stahl
Verschiedene Stahlsorten und Güten für Schweißkonstruktionen und mechanische Bearbeitung.
Edelstahl
Edelstahlbauteile inkl. Glasperlstrahlen, u. a. für Lebensmittel- und Wasseraufbereitungstechnik.
Aluminium
Laserzuschnitte bis 15 mm Blechstärke.
Standort
Niederorschel
DEHauptsitz / Fertigung
- Stückgewicht / Größe
- bis 5 t Stückgewicht (Krananlagen)
- Werkstoffe
- Stahl, Edelstahl, Aluminium

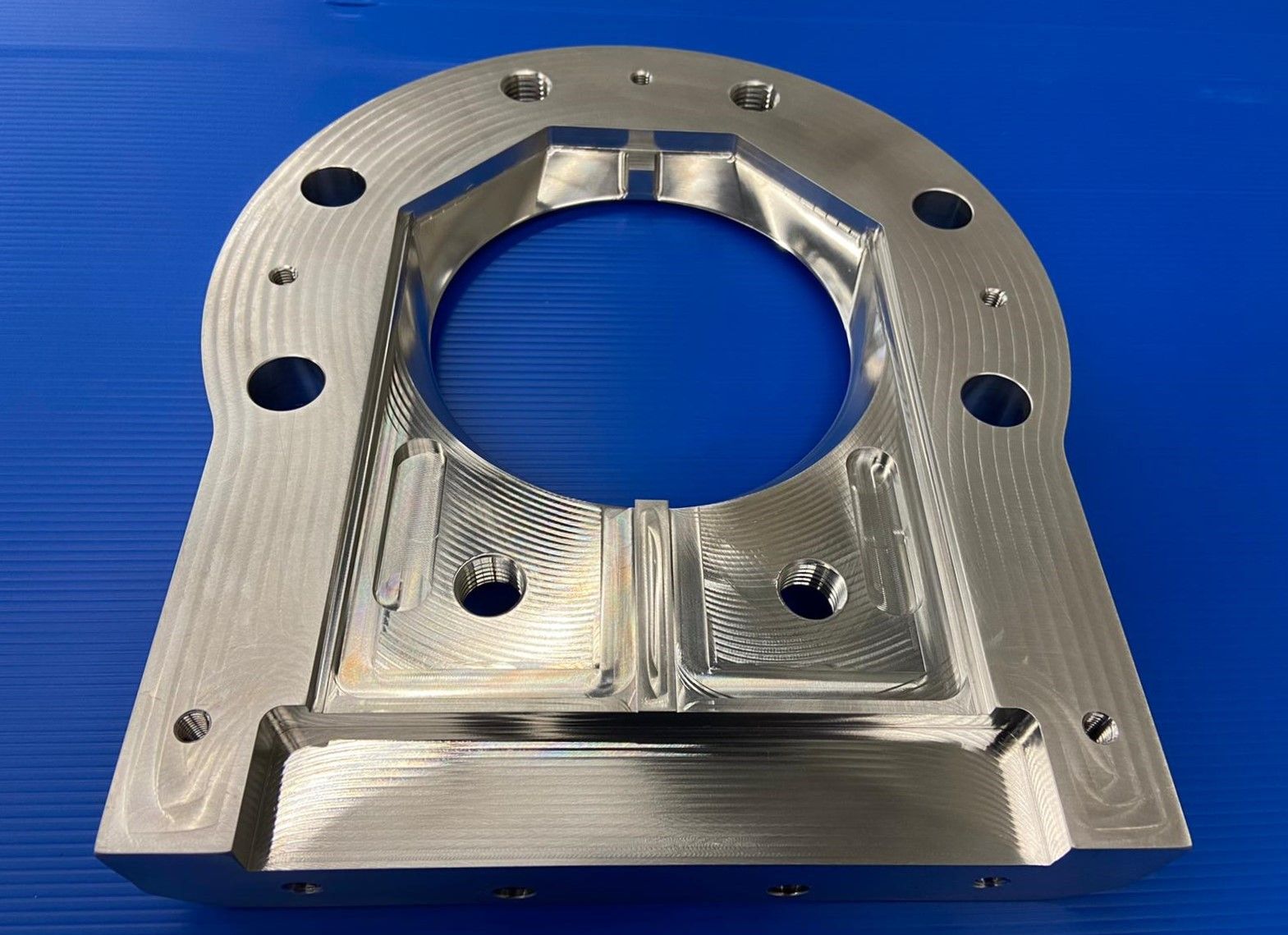

Bauteile

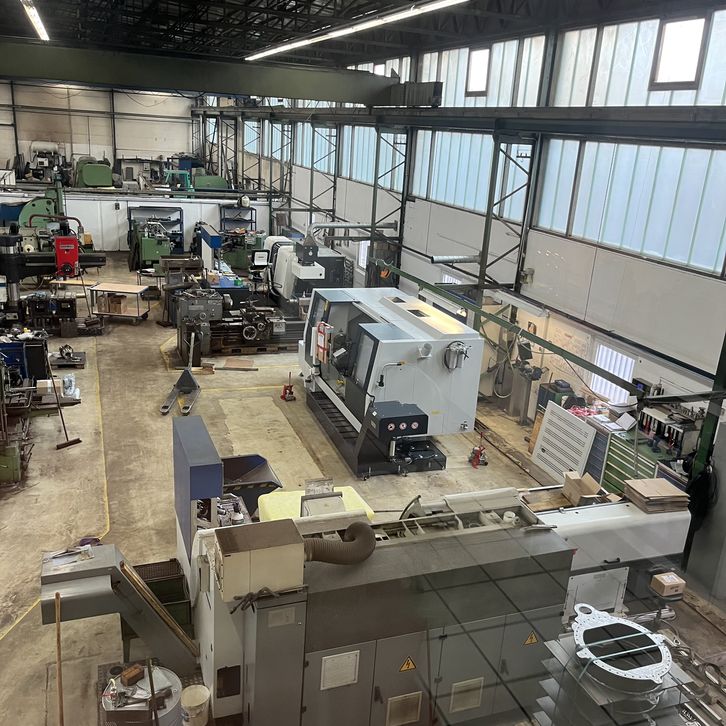

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-gesteuerte spanende Metallbearbeitung (Drehen und Fräsen)Zerspanung | – | – | – | – | Stahl, Edelstahl |

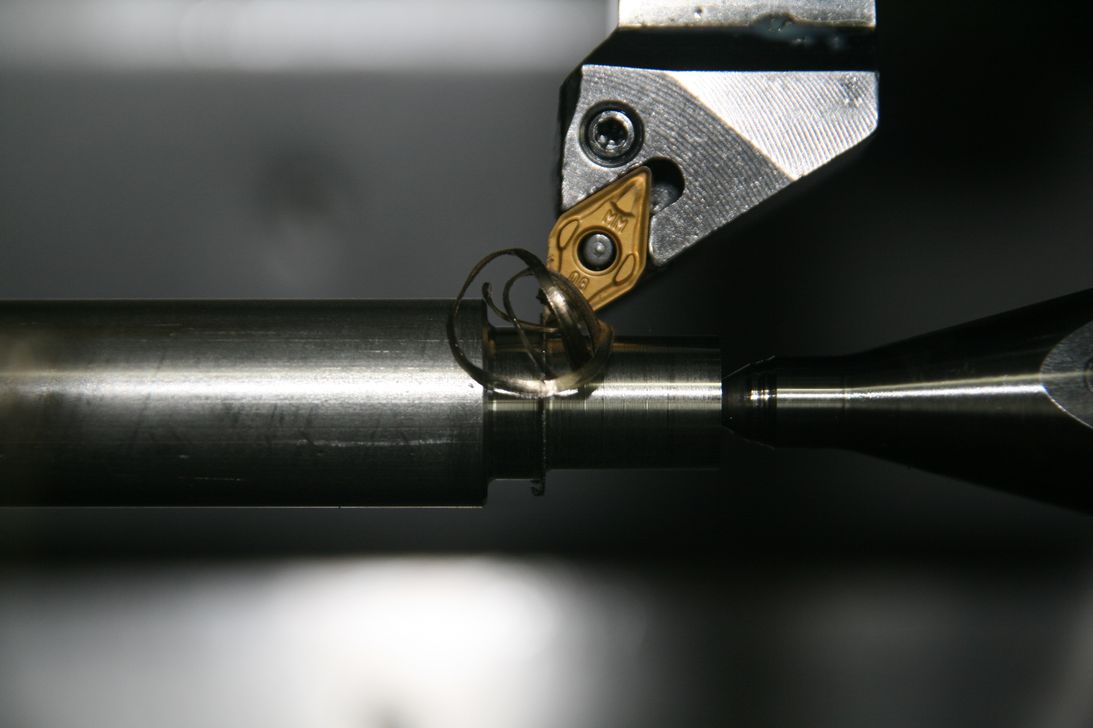

| Drehteile aller ArtZerspanung | – | – | – | – | Stahl, Edelstahl |
| CNC-Laserbearbeitung / LaserschneidenTrennen | – | 4000 mm × 2000 mm | – | – | Stahlblech bis 25 mm, Edelstahlblech bis 25 mm, Aluminium bis 15 mm |
| Blechumformung / AbkantenUmformung | – | 4000 mm | – | – | Stahl, Edelstahl, Aluminium |
| Schweißtechnik (alle gängigen Schweißarten, u.a. WIG)Fügen | – | – | – | – | verschiedenster Stahlsorten und Güten, Edelstahl |
| MIG/MAG-SchweißenFügen | – | – | – | – | Stahl, Edelstahl |
| WIG-SchweißenFügen | – | – | – | – | Stahl, Edelstahl |
| Schweißkonstruktionen (Butterfly Damper, Stack Damper, T-Piece Damper, Wärmetauscher)Fügen | – | – | – | – | Stahl, Edelstahl |
| GewinderollernUmformung | – | – | D=50 mm | – | beliebige Werkstoffe |
| Beidseitige Entgratung und Kantenverrundung von lasergeschnittenen WerkstückenOberfläche | – | 1500 mm | – | – | Stahl, Edelstahl |
| Glasperlstrahlen (ausschließlich für Edelstahlbauteile)Oberfläche | – | – | – | – | Edelstahl |
| Montage / Inbetriebnahme und Einbau vor Ort (elektrische, hydraulische, pneumatische Komponenten)Montage | – | – | – | – | – |
| Konstruktion / konstruktive AnpassungenEngineering | – | – | – | – | – |
| Schweißnaht-PrüfverfahrenPrüfung | – | – | – | – | – |
35 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

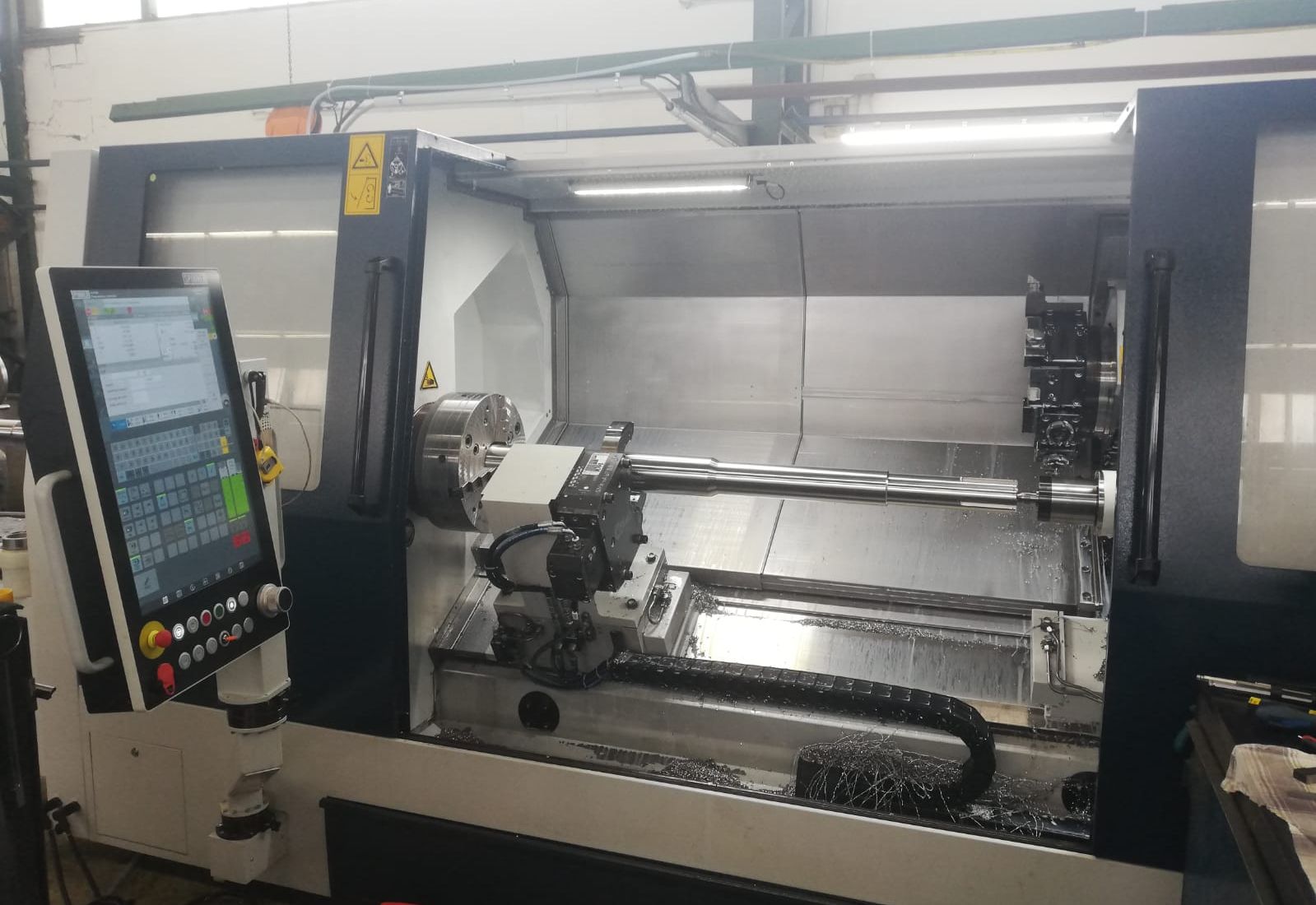

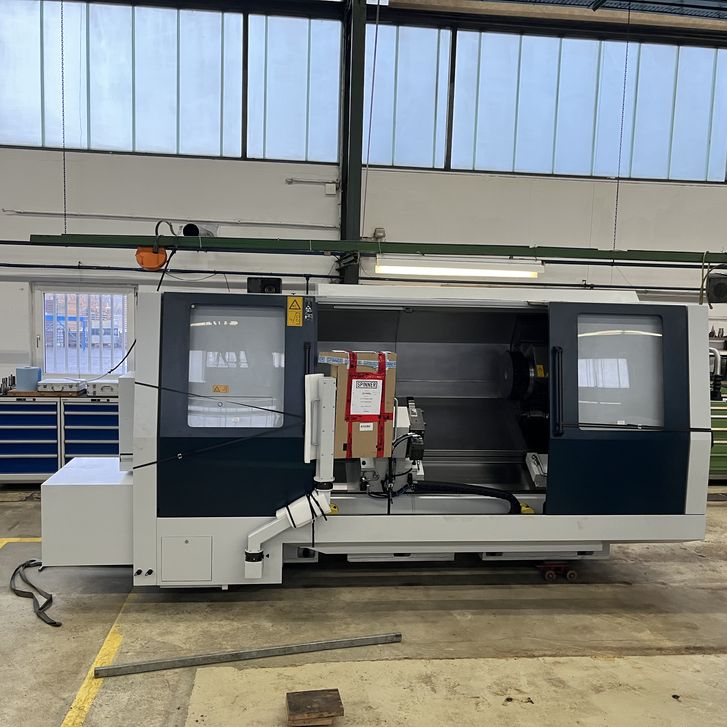

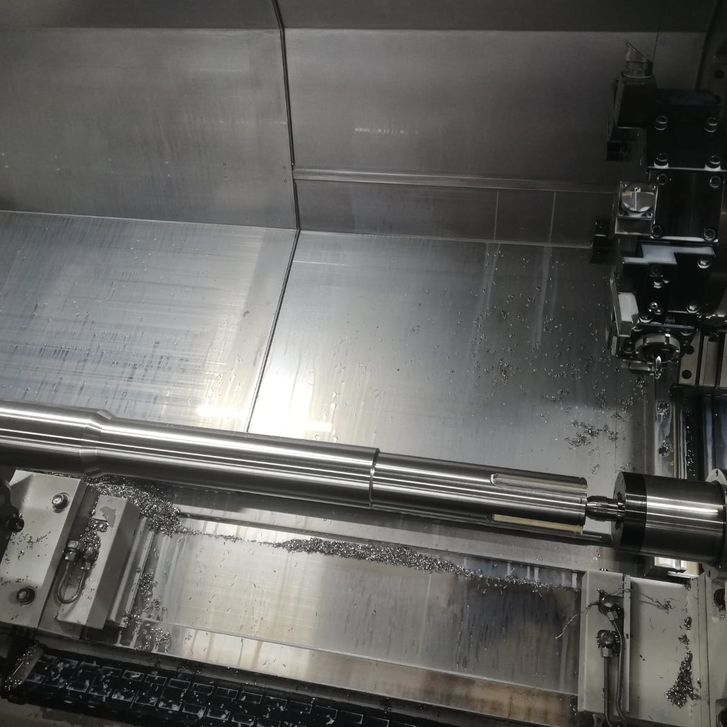

| CNC-Drehmaschine mit angetriebenen Werkzeugen (X/Y-Achse) | Spinner TC800-110L | 1 | Schwing-Ø 800 mm, max. Dreh-Ø 500 mm, Futter-Ø 400 mm, Spindeldurchlass 110 mm, 12/12 angetriebene | – | Niederorschel |

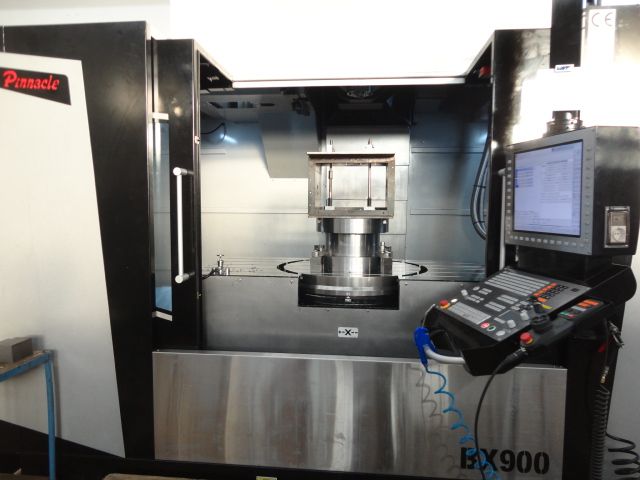

| 5-Achsen-Bearbeitungszentrum | Pinnacle BX 900 | 1 | X 1500 mm, Y 900 mm, Hub Z 1100/1000 mm, Drehtisch (C-Achse) D=800 mm, 15000 rpm | – | Niederorschel |
| CNC-Drehmaschine mit Werkzeugantrieb, C- und Y-Achse | Gildemeister CTX alpha 500 | 1 | Umlauf-Ø über Bett 500 mm, Dreh-Ø max. 200 mm, Z 525 mm, Stangendurchlass 65 mm, 6000 U/min, | – | Niederorschel |
| CNC-Drehmaschine mit Gegenspindel und Stangenlader | Gildemeister CTX 400 twin | 1 | Umlauf-Ø über Bett 570 mm, über Plan 420 mm, Drehlänge bis 635 mm, Hohlspindel 65 mm, Stangenlader | – | Niederorschel |
| CNC-Drehbank mit angetriebenen Werkzeugen | Gildemeister CTX 500E | 1 | Dreh-Ø 455 mm, Drehlänge 1000 mm | – | Niederorschel |
| CNC-Bearbeitungszentrum (3 Achsen) | Correa Anayak ANAK-MATIV 13 | 1 | X 1300 mm, Y 610 mm, Z 560 mm, Tisch 1420 x 600 mm, Hohlspindel 92,5 mm, Lünette bis 245 mm Ø | ab Mai 201 | Niederorschel |
| Tischbohrwerk | UNION BFT 90/3 | 1 | X 1000 mm, Y 1250 mm, Z 1600 mm, W 710 mm, Tisch 1000 x 1120 mm, Spindel-Ø 102 mm | – | Niederorschel |
| Konsolfräsmaschine (Universal) | Westmill 8m | 1 | X 1150 mm, Y 400 mm, Z 500 mm, Tisch 1500 x 350 mm, Tischbelastung 700 kg | – | Niederorschel |
| Gewinderollmaschine | Seny D-100B | 1 | Gewinderollen bis Ø 50 mm, Steigung P=8 mm, max. 50 to (Rollierbank) | – | Niederorschel |
| Hochleistungsbandsägemaschine | Behringer HBP313A-G | 1 | Rund 310 mm, Flach 400 x 310 mm, Gehrung 45°: Rund 310 mm / Flach 350 x 310 mm, min. Rund 10 mm | – | Niederorschel |
| Bandsäge | Meba | 1 | Rund 310 mm, Flach 230 x 350 mm, Vierkant 280 x 280 mm | – | Niederorschel |
| Faser-Laserschneidmaschine | Trumpf TruMatic / TruLaser 3030 fiber L95 | 1 | 1500 x 3000 mm, Laserleistung 6 kW, Stahl/Edelstahl bis 25 mm, Alu bis 15 mm, automatischer | – | Niederorschel |
| Laserschneidmaschine | Trumpf Trumatic L3040 | 1 | 2000 x 4000 mm, Laserleistung 6 kW, Stahl bis 25 mm, Edelstahl bis 20 mm, Alu bis 12 mm | – | Niederorschel |
| CNC-Kantbank | Trumpf TruBend 5320 | 1 | Arbeitsbereich 4000 mm, Presskraft 150 to | – | Niederorschel |
| Kantbank | Trumpf TruBend 5050 | 1 | Arbeitsbereich 1250 mm | – | Niederorschel |
| Tool Shuttle (Werkzeugwechselsystem für Kantbank) | Trumpf Tool Shuttle | 1 | – | – | Niederorschel |
| Richtpresse | – | 1 | Presskraft 160 to | – | Niederorschel |
| Entgrat-/Schleifmaschine | LISSMAC SBM-L 1500 | 1 | Durchlassbreite max. 1500 mm, Materialstärke 0,5-50 mm | – | Niederorschel |
| Entgrat-/Schleifmaschine | LISSMAC SBM-XS 300 | 1 | Arbeitsbreite 300 mm, Materialstärke 1-15 mm | – | Niederorschel |
| Glasperlstrahlanlage | – | 1 | 4500 x 6000 mm (ausschließlich Edelstahlbauteile) | – | Niederorschel |
| MIG/MAG-Schweißgeräte | – | 12 | 7x 400 A, 1x 315 A, 3x 300 A, 1x 500 A | – | Niederorschel |
| WIG-Schweißgeräte | Migatronic, Castolin, ELEKTRA Beckum | 6 | 2x 240 A luftgekühlt, 3x 300 A wassergekühlt, 1x 400 A wassergekühlt | – | Niederorschel |
| Schweißpositionierer | – | 2 | 1x Dreh-Ø 200 mm, Länge 2000 mm; 1x mobil (Säulen-Drehvorrichtung schwenkbar) bis 2000 kg | – | Niederorschel |
| Konventionelle Drehbänke | – | 3 | Drehlängen 2000 mm, 1200 mm, 2000 mm; Dreh-Ø 900 mm, 400 mm, 400 mm | – | Niederorschel |
| Schlagschere | – | 1 | bis 16 mm | – | Niederorschel |
| Plasma-Schneidgerät | Cebora PROF 92 | 1 | 92 Ampere | – | Niederorschel |
| Nutenziehmaschine | – | 1 | bis D=500 mm, Z=350 mm | – | Niederorschel |
| Bohrwerk | – | 1 | 1500 x 1000 x 1000 mm | – | Niederorschel |
| Radialbohrmaschinen | – | 2 | Anschluss MK 4, Auslage bis 1000 mm | – | Niederorschel |
| Säulenbohrmaschine | – | 1 | Anschluss MK 3 | – | Niederorschel |
| Tischbohrmaschine | – | 1 | Anschluss MK 2 | – | Niederorschel |
| Universalfräsbank | – | 1 | 1200 x 400 x 400 mm | – | Niederorschel |
| Krananlagen | – | 2 | 5 to Stückgewicht, max. 5,5 m Hakenhöhe | – | Niederorschel |
| Gabelstapler | – | 1 | 4 to | – | Niederorschel |
| E-Hand-Schweißgerät | – | 1 | 300 A | – | Niederorschel |
Zusatzleistungen
Qualifikationen
Schweißnähte werden mit allen gängigen Prüfverfahren geprüft. Das Unternehmen ist nach EN 1090-1 zertifiziert und verfüght über die Schweißqualifikation PT2.
| Nachweis | Niederorschel |
|---|---|
| EN 1090-1 | |
| PT2 (Schweißqualifikation) | |
| ISO 9001 |
Historie
Metallbaufachbetrieb mit mehr als 30 Jahren Erfahrung
- 2017
Erweiterung der mechanischen Bearbeitung um das 3-Achsen-CNC-Bearbeitungszentrum Correa Anayak ANAK-MATIV 13 (ab Mai 2017)
