Entwicklung, Produktion und Kalibrierung hochpräziser Sensoren für Weg-, Abstands- und Positionsmessung, inkl. nuklearer Anwendungen
eddylab GmbH
83624 Otterfing (Unternehmenszentrale)Neu auf Amplifa
Über eddylab
Die eddylab GmbH mit Sitz in Otterfing bei München ist ein Sensorspezialist für Abstands-, Weg- und Positionsmessung. Das Unternehmen entwickelt, konstruiert und produziert Sensoren zur Erfassung geometrischer Größen bis hin zur kompletten Systemlösung inklusive Kabel, Elektronik und Schaltschrank. Das Portfolio umfasst Wirbelstromsensoren, induktive Sensoren (LVDT), Laser-Abstandssensoren, Seilzugsensoren sowie Produkte der Marke Magnescale (digitale Messtaster, Magnetbänder, Maßstäbe). Neben kurzfristig lieferbaren Standardprodukten liegt die Stärke in anwendungsspezifischer Sensorik mit Sonderbauformen hinsichtlich Temperatur, Gehäuse, Druck, IP-Schutzklasse, Vakuumtauglichkeit und Redundanz. Ein Schwerpunkt ist die Nukleartechnik: SXL-Sensoren, hermetisch dichte Klemmboxen und Wanddurchführungen aus Edelstahl mit Keramikkomponenten sind K1-qualifizierbar und gemäß RCC-E oder IEEE qualifizierbar. Jedes Gerät wird vor Auslieferung im eigenen Kalibrierlabor zu 100 % kontrolliert und kalibriert.
- Standort
- Otterfing
- Verfahren
- Entwicklung und Konstruktion von Sensoren zur Erfassung geometrischer Größen inkl. Komplettlösungen, Herstellung kundenspezifischer Wegaufnehmer, Elektronik und Sonderbauformen, Fertigung hochpräziser Sensoren (Wirbelstromsensoren, LVDT, Lasersensoren, Magnescale), Kalibrierung und Linearisierung von Sensoren inkl. Zertifikat (100%-Kontrolle vor Auslieferung), Reparatur- und Kalibrierservice für Messgeräte (Rückannahme unabhängig vom Alter), Produktqualifizierung gemäß RCC-E oder IEEE (Temperatur-, Strahlungs-, Vibrations-, Feuchtigkeits-,, Wirbelstromsensoren TX-Serie, berührungslose Abstand-/Wegmessung auf Metalle, Wirbelstromserie T14/T20/T40 für große Messbereiche
- Werkstoffe
- Edelstahl, Titan, Keramik, Aluminium (eloxiert), Messing, verchromt, Polyamid (verstärkt), faserverstärkter Kunststoff, Aluminium, eloxiert
- Zertifikate
- ISO 9001:2015, ISO 19443 (Zertifizierungsprojekt gestartet), ISO 19443 (Zertifizierungsprojekt), 100%-Endkontrolle/Kalibrierung mit Zertifikat, Produktqualifizierung RCC-E / IEEE
- Branchen
- Nukleartechnik, Industrieautomation, Hydraulik/Pneumatik, Maschinendiagnostik / Condition Monitoring, Werkzeugmaschinen, Lebensmittelindustrie
- 01
Entwicklung und Konstruktion der Sensoren
- 02
Fertigung hochpräziser Einzelteile durch langjährige Lieferanten
- 03
Montage der Sensoren und Elektronik am Standort Otterfing
- 04
12-stündige thermische Behandlung (Burn-in) je Sensor
- 05
Labor-Kalibrierung und Linearisierung inkl. Zertifikat
- 06
100%-Endkontrolle vor Auslieferung
- 07
Reparatur- und Kalibrierservice, Retrofit auch für Altgeräte
Werkstoffe & Verfahren
Edelstahl
Gehäusematerial für LVDT-Sensoren sowie hermetisch dicht verschweißte SXL-Sensoren für nukleare Anwendungen.
Edelstahl
Werkstoff für flexible, hochtemperaturbeständige Verbindungskabel im Nuklearbereich.
Titan
Gehäusematerial für spezielle LVDT-Bauformen für anspruchsvolle Umgebungsbedingungen.
Aluminium, eloxiert

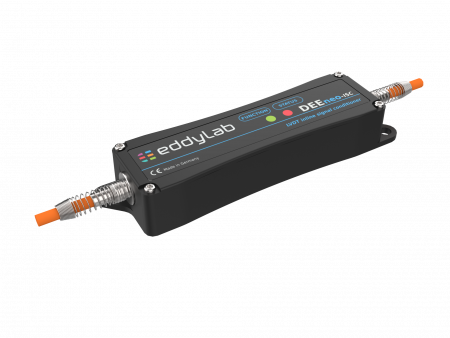

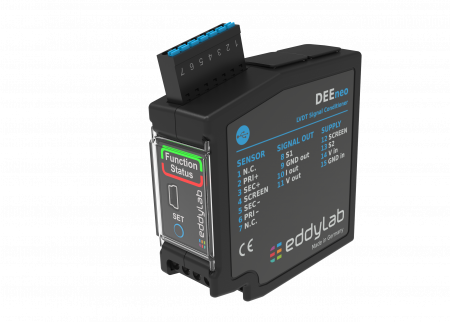

Gehäusematerial der externen LVDT-Elektronik DEEneo.
Messing, verchromt
Material hermetisch abgedichteter Wand-/Behälterdurchführungen.
Keramik
Sensormaterial der Wirbelstromserie CM (druckdicht bis 100 bar) sowie Isolatoren und Reihenklemmen in nuklearen Kabelkomponenten.
Polyamid, verstärkt
Material für Montagezubehör wie Fuß- und Flanschklemmstücke.
Faserverstärkter Kunststoff
Gehäusewerkstoff der Seilzugsensoren für flexible Installation.
Wärmebehandlung (Burn-in)
12-stündige thermische Behandlung jedes Wirbelstromsensors zur Minimierung von Sensordrift und Alterung.
Standorte
Otterfing
DEUnternehmenszentrale: Entwicklung, Produktion, Kalibrierung, Vertrieb, Service
- Losgröße
- Einzelstücke bis OEM-Serien
- Werkstoffe
- Edelstahl, Titan, Keramik, Aluminium, Messing, Kunststoff
- Kalibrierlabor mit Magnescale-Kalibriernormalen
- Softwaretools eddyMOTION, eddySETUP, eddyMOTION LVDT
Produkte & Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Entwicklung und Konstruktion von Sensoren zur Erfassung geometrischer Größen inkl. KomplettlösungenEngineering | – | – | – | – | – |
| Herstellung kundenspezifischer Wegaufnehmer, Elektronik und SonderbauformenMontage | – | – | – | – | Edelstahl, Titan |
| Fertigung hochpräziser Sensoren (Wirbelstromsensoren, LVDT, Lasersensoren, Magnescale)Montage | – | – | – | – | – |
| Kalibrierung und Linearisierung von Sensoren inkl. Zertifikat (100%-Kontrolle vor Auslieferung)Prüfung | – | – | – | – | – |
| Reparatur- und Kalibrierservice für Messgeräte (Rückannahme unabhängig vom Alter)Prüfung | – | – | – | – | – |
| Produktqualifizierung gemäß RCC-E oder IEEE (Temperatur-, Strahlungs-, Vibrations-, Feuchtigkeits-,Prüfung | – | – | – | – | – |

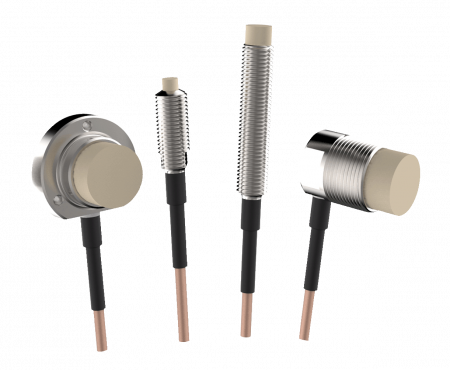

| Wirbelstromsensoren TX-Serie, berührungslose Abstand-/Wegmessung auf MetallePrüfung | Linearität max. ±0,15 % | Messbereich 0,5 - 10 mm | – | – | Metalle |
| Wirbelstromserie T14/T20/T40 für große MessbereichePrüfung | Linearität max. ±0,15 % | Messbereich 0 - 40 mm | – | – | Metalle |
| Wirbelstromserie CM (Keramiksensoren, druckdicht bis 100 bar)Prüfung | Linearität max. ±0,15 % v. MB | Messbereich 0,5 - 2 mm | – | – | Keramik, Metalle |
| Wirbelstromserie CT, druckfest bis 220 barPrüfung | Linearität ±0,15% v. MB | Messbereich 0-10 mm | – | – | Metalle |
| Wirbelstromserie IC mit integrierter ElektronikPrüfung | Linearität max. ±60 µm | Messbereiche 2, 3, 8 mm | – | – | – |
| Wirbelstromserie AX-turbo, Drehzahlmessung an Turbinenschaufeln > 500.000 U/minPrüfung | – | – | – | – | – |

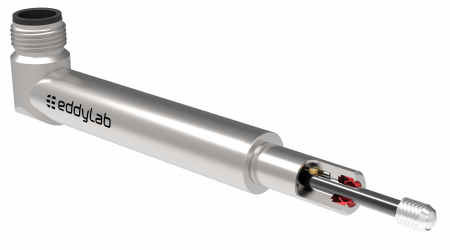

| Induktive Sensoren (LVDT), Messbereiche 2 - 600 mm, Hydraulik bis 1000 bar und 230 °CPrüfung | Linearität bis ±0,1 %; Wiederholgenauigkeit bis 0,1 µm | Messbereich ±1 mm bis ±300 mm | – | – | Edelstahl, Titan |
| LVDT Hydraulikserien SM-F18 / SM-F14, druckdicht bis 150 barPrüfung | Linearität max. ±0,30 % | Messbereiche 2 - 200 mm | – | – | – |
| LVDT SM-HYD für Hydraulikzylinder, druckdicht bis 400 barPrüfung | – | Messbereich 2 - 180 mm | – | – | – |

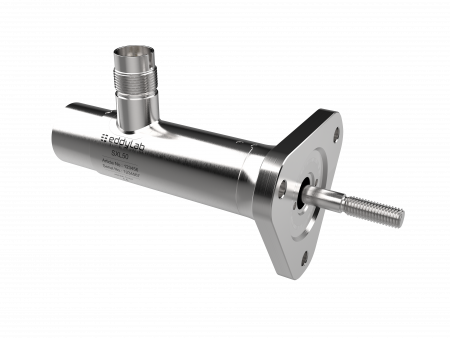

| Induktive SXL-Sensoren für nukleare Anwendungen (K1), hermetisch dicht, bis 400 °C, Strahlung 250Prüfung | Linearity 0,1 % of measurement range | Messbereich 50 - 400 mm | – | – | Edelstahl 1.4301 |
| Laser Abstandssensoren (Triangulation), Messbereiche 10 mm bis 13 m, materialunabhängigPrüfung | Linearität ±0,06% MR bis ±0,49% MR | Messbereich bis 12800 mm | – | – | Metalle, Kunststoff, Kautschuk |
| Seilzugsensoren S5/S8/S12/S635/S935 mit Hall-ElementPrüfung | Linearität 0,01 %; Auflösung 0,005 % | Messlängen 50...6000 mm bzw. 10...60 m | – | – | faserverstärkter Kunststoff |
| Digitale Messtaster Magnescale (DT/DK/DS-Serien), magnetisches MessprinzipPrüfung | Auflösung bis 0,1 µm; Linearität bis ±0,5 µm | Messbereich 5 - 205 mm | – | – | – |
| Digitale Magnetbänder Magnescale (PL/MB-Serien)Prüfung | Auflösung bis 0,2 µm | Messbereich 50 mm - 100 m | – | – | – |
| Digitale Maßstäbe Magnescale (SJ-700A, GB-ER) für Dreh-/Fräsmaschinen und RoboteranlagenPrüfung | Auflösung 0,5 µm; Linearität ±5 µm | Messbereich 50 - 2200 mm | – | – | – |
| Hermetisch dichte Klemmboxen aus Edelstahl mit Keramik-Reihenklemmen für nukleare AnwendungenMontage | – | – | – | – | Edelstahl, Keramik |
| Softwareentwicklung (eddyMOTION, eddySETUP, eddyMOTION LVDT, MeasureViewer) für Sensoranalyse undEngineering | – | – | – | – | – |
| 12-stündige thermische Behandlung (Burn-in) jedes Sensors und Labor-KalibrierungWärmebehandlung | – | – | – | – | – |
Zusatzleistungen
Qualität & Zertifizierung
Das integrierte Qualitätsmanagementsystem entspricht ISO 9001:2015 und ist von TÜV SÜD zertifiziert (Registrier-Nr. 12 100 51434 TMS). Jedes Gerät wird vor Auslieferung zu 100 % im eigenen Labor kalibriert und erhält ein Zertifikat; die Einführung von ISO 19443 für nukleare Anwendungen läuft.
| Nachweis | Otterfing |
|---|---|
| ISO 9001:2015 | |
| ISO 19443 (Zertifizierungsprojekt) | |
| 100%-Endkontrolle/Kalibrierung mit Zertifikat | |
| Produktqualifizierung RCC-E / IEEE |
Unternehmenshistorie
- 2025
Erste Teilnahme an der World Nuclear Exhibition (WNE) in Paris, 4.–6. November 2025.
- 2026
Start des ISO-19443-Zertifizierungsprojekts zur Einführung des Qualitätsmanagementstandards für die nukleare Lieferkette.
