CNC-Zerspanung von Präzisionsteilen: Drehen, Fräsen, Mehrachsbearbeitung und Laserbeschriftung aus Merzig im Saarland.
Edinger & Sohn GmbH
MerzigNeu auf Amplifa
Über Edinger & Sohn
Die Edinger & Sohn GmbH ist ein Maschinenbauunternehmen aus Merzig im Saarland, das seit 1989 besteht und inzwischen in zweiter Generation geführt wird. Das Unternehmen fertigt kundenspezifische Präzisionsteile mittels CNC-Zerspanung: CNC-Drehen, CNC-Fräsen sowie Dreh-Fräsbearbeitung auf Multifunktionsmaschinen im Mehrachsbetrieb, ergänzt durch Laserbeschriftung mit einem YVO4-Hybrid-Laser. Die Fertigung reicht von der Einzelfertigung und Prototypen über roboterintegrierte Kleinserien bis zu mittelgroßen Serien. Konstruktion und Programmierung erfolgen intern per CAD/CAM; Werkzeugvoreinstellung und eigene Messmaschinen sichern die Qualität während des gesamten Produktionsprozesses. Die gefertigten Bauteile und Komponenten beliefern Branchen wie Maschinen- und Werkzeugbau, Automobilindustrie, Luft- und Raumfahrt, Schiffsfahrt, Lebensmittel- und Pharmaindustrie, Umwelt, Forschung sowie die Fahrradindustrie. Das Qualitätsmanagementsystem ist nach ISO 9001:2015 zertifiziert.
- Standort
- Merzig
- Verfahren
- CNC-Zerspanung (Drehen und Fräsen, Mehrachsbetrieb), CNC-Drehen, CNC-Fräsen, Dreh-Fräsbearbeitung auf Multifunktionsmaschinen, Laserbeschriftung (YVO4-Hybrid-Laser), Prototypenfertigung, Konventionelles Drehen, 3D-Konstruktion (CAD/CAM)
- Werkstoffe
- Metallische Werkstoffe (Zerspanung)
- Zertifikate
- ISO 9001:2015
- Gegründet
- 1989
- Branchen
- Maschinenbau, Werkzeugbau, Automobilindustrie, Luft- und Raumfahrt, Schiffsfahrt, Lebensmittelindustrie
- 01
CAD-Konstruktion
- 02
CAM-Programmierung
- 03
Werkzeugvoreinstellung
- 04
CNC-Drehen
- 05
CNC-Fräsen / Dreh-Fräsbearbeitung
- 06
Laserbeschriftung
- 07
Messtechnik / Qualitätsprüfung
Werkstoffe & Verfahren
Metallische Werkstoffe (Zerspanung)
Zerspanung kundenspezifischer Präzisionsteile für Maschinen-, Werkzeug- und Anlagenbau.
Standorte
Merzig
DEFertigung und Verwaltung
- Stückgewicht / Größe
- Drehen max. ∅ 235 mm / Länge 1000 mm; Fräsen max. 1740 ×
- Losgröße
- Einzelfertigung, Kleinserien (roboterintegriert), mittelgroße Serien
- Werkstoffe
- Metalle (Zerspanung)
- Okuma LB 3000, LB 300, LB 200, LB 15 (CNC-Drehmaschinen, teils C-Achse)
- Boehringer DUS 400
- Mazak QT Compact mit Robo Job Turn-Assist Essential
- Mazak Integrex-J200 und Integrex 400 (Dreh-Fräszentren)
- Okuma Genos M560, Genos M460, Ace Center MF-46VA
- Mazak VTC 530
- DMG Mori DMU 80 Monoblock (5-Achs)
- SIM Lasermarkierzelle Advanced (YVO4-Hybrid-Laser)
- Mauser Capax 2000 Messmaschine
- Zeiss Metama TV 420 Voreinstellgerät

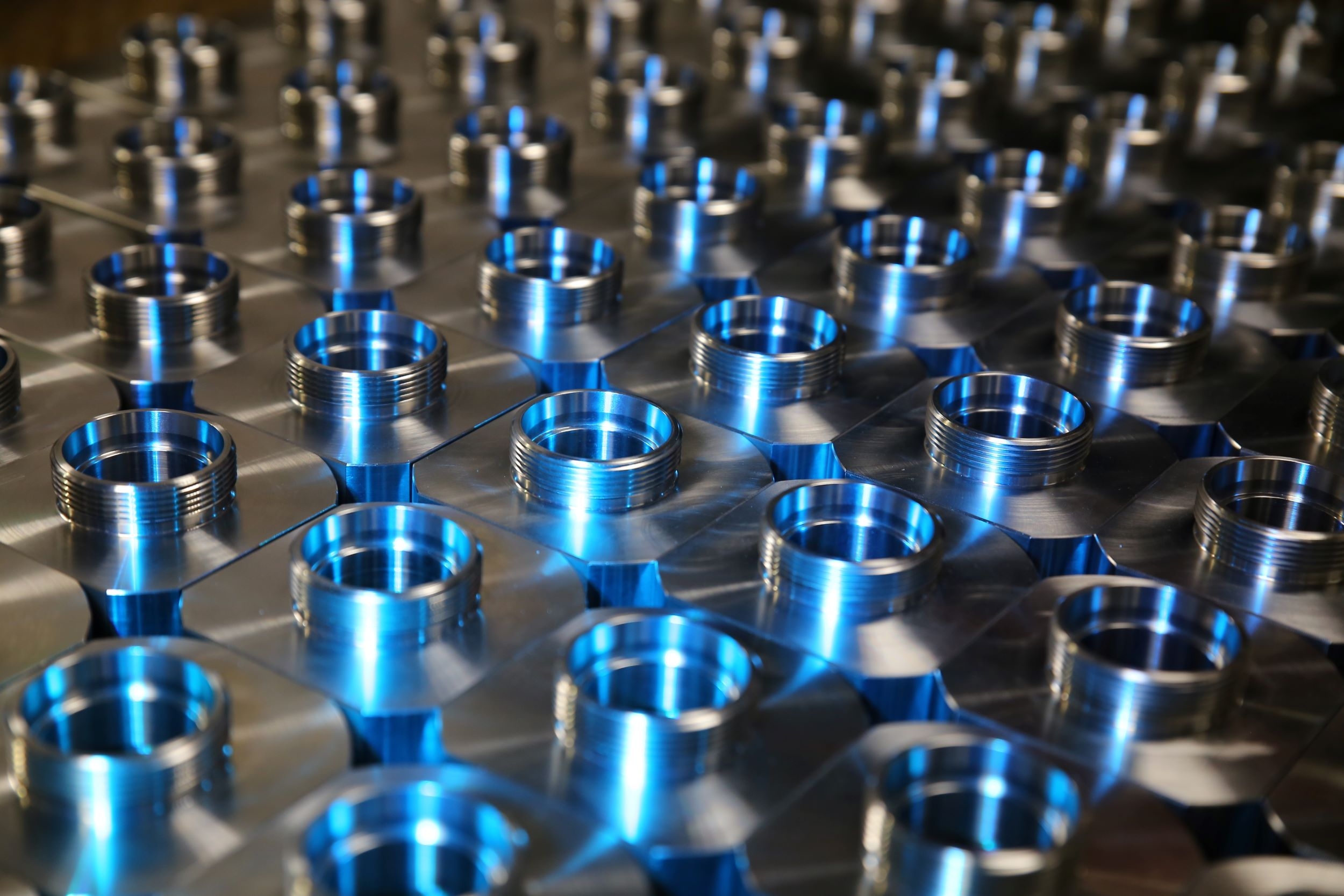

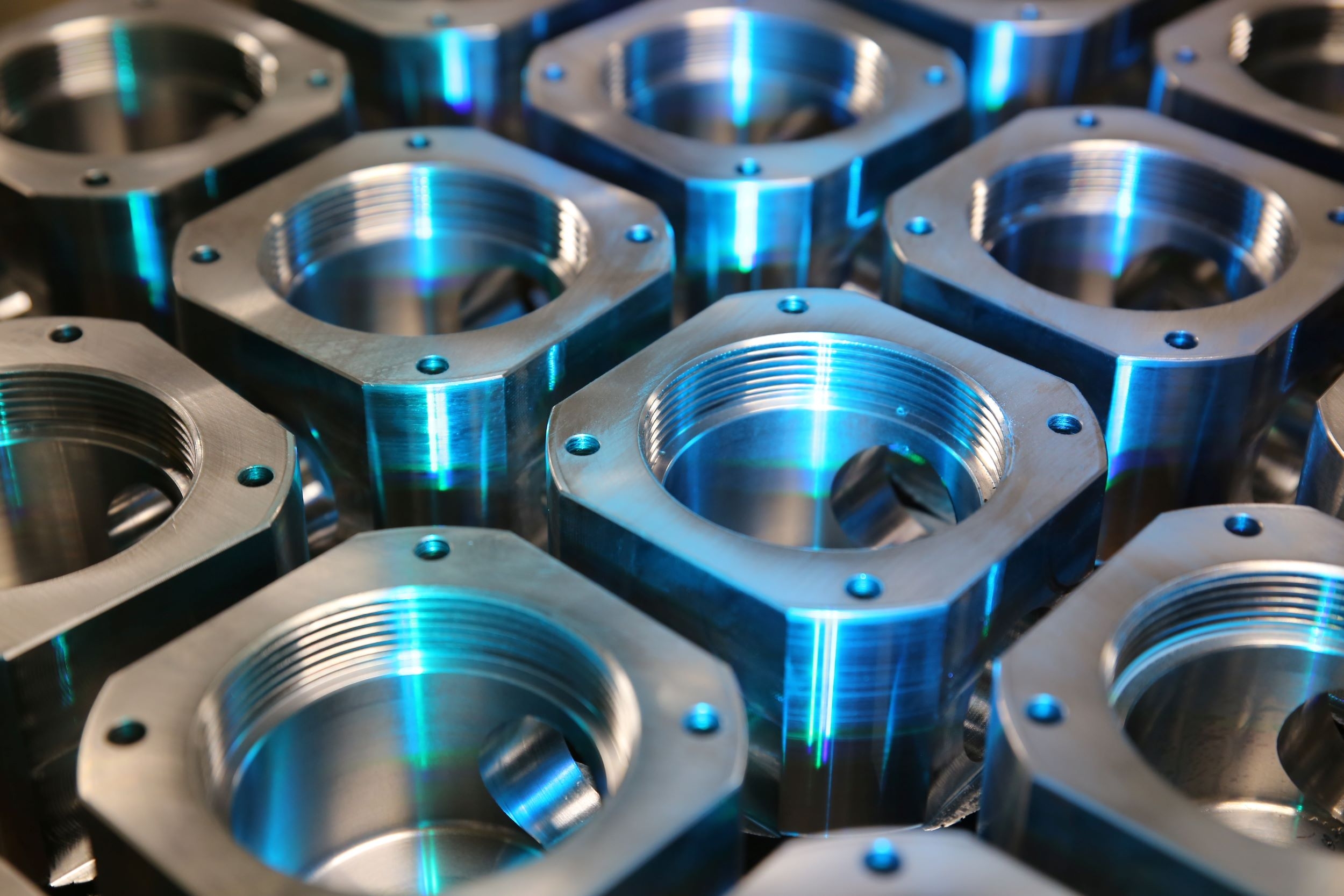

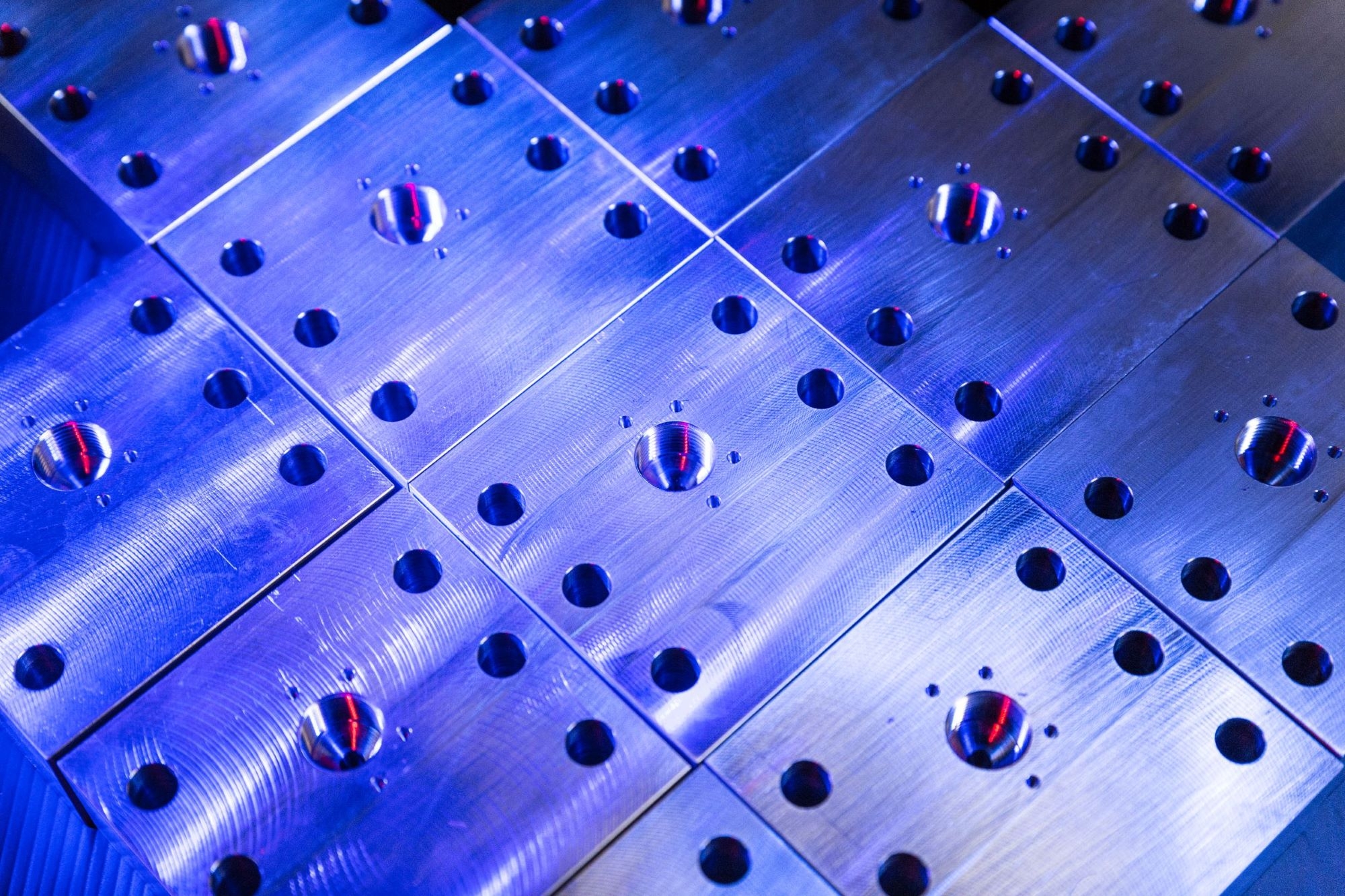

Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Zerspanung (Drehen und Fräsen, Mehrachsbetrieb)Zerspanung | – | – | – | Einzelfertigung – mittelgroße Serien | – |
| CNC-DrehenZerspanung | – | 1000 mm × 235 mm (Durchmesser) | – | Einzelfertigung – Kleinserien (roboterintegriert) | – |
| CNC-FräsenZerspanung | – | 1740 mm × 630 mm × 630 mm | – | Einzelfertigung – mittelgroße Serien | – |
| Dreh-Fräsbearbeitung auf MultifunktionsmaschinenZerspanung | – | – | – | – | – |
| Laserbeschriftung (YVO4-Hybrid-Laser)Oberfläche | – | 300 mm × 300 mm | – | – | – |
| PrototypenfertigungZerspanung | – | – | – | – | – |
| Konventionelles DrehenZerspanung | – | – | – | – | – |
| 3D-Konstruktion (CAD/CAM)Engineering | – | – | – | – | – |
| WerkzeugvoreinstellungEngineering | – | – | – | – | – |
| Messtechnik / QualitätsprüfungPrüfung | – | – | – | – | – |
18 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

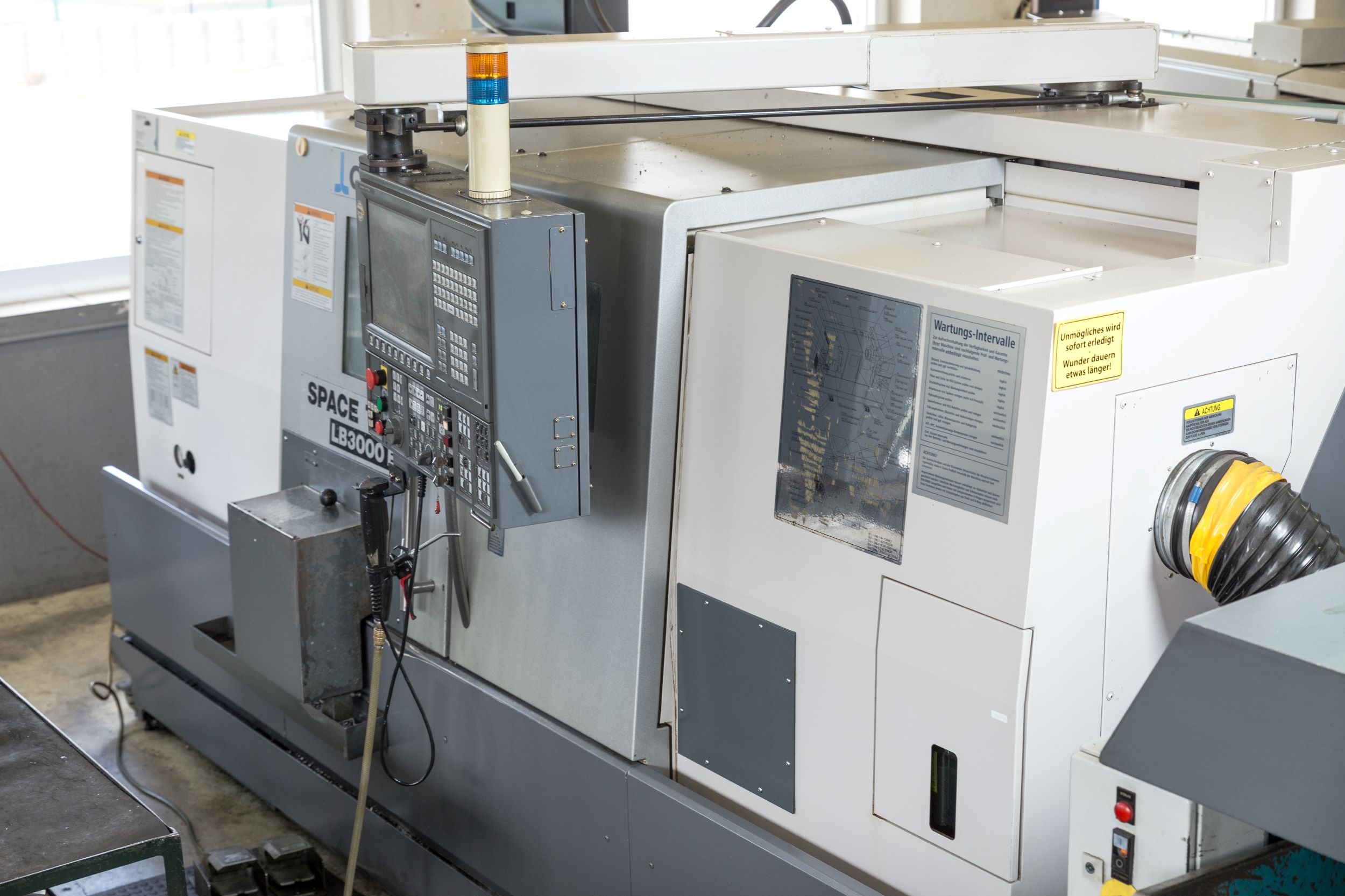

| CNC-Drehmaschine mit angetriebenen Werkzeugen (C-Achse) | Okuma LB 3000 | 1 | X 260 mm, Z 1065 mm, W 895 mm | – | Merzig |
| CNC-Drehmaschine mit angetriebenen Werkzeugen (C-Achse) | Okuma LB 300 | 1 | X 260 mm, Z 520 mm | – | Merzig |
| CNC-Drehmaschine | Okuma LB 200 | 1 | X 260 mm, Z 520 mm | – | Merzig |
| CNC-Drehmaschine mit angetriebenen Werkzeugen (C-Achse) | Okuma LB 15 | 1 | X 212 mm, Z 520 mm | – | Merzig |
| CNC-Drehmaschine | Boehringer DUS 400 | 1 | Länge max. 1000 mm, max. ∅ 235 mm | – | Merzig |
| Konventionelle Drehbank | – | 1 | – | – | Merzig |

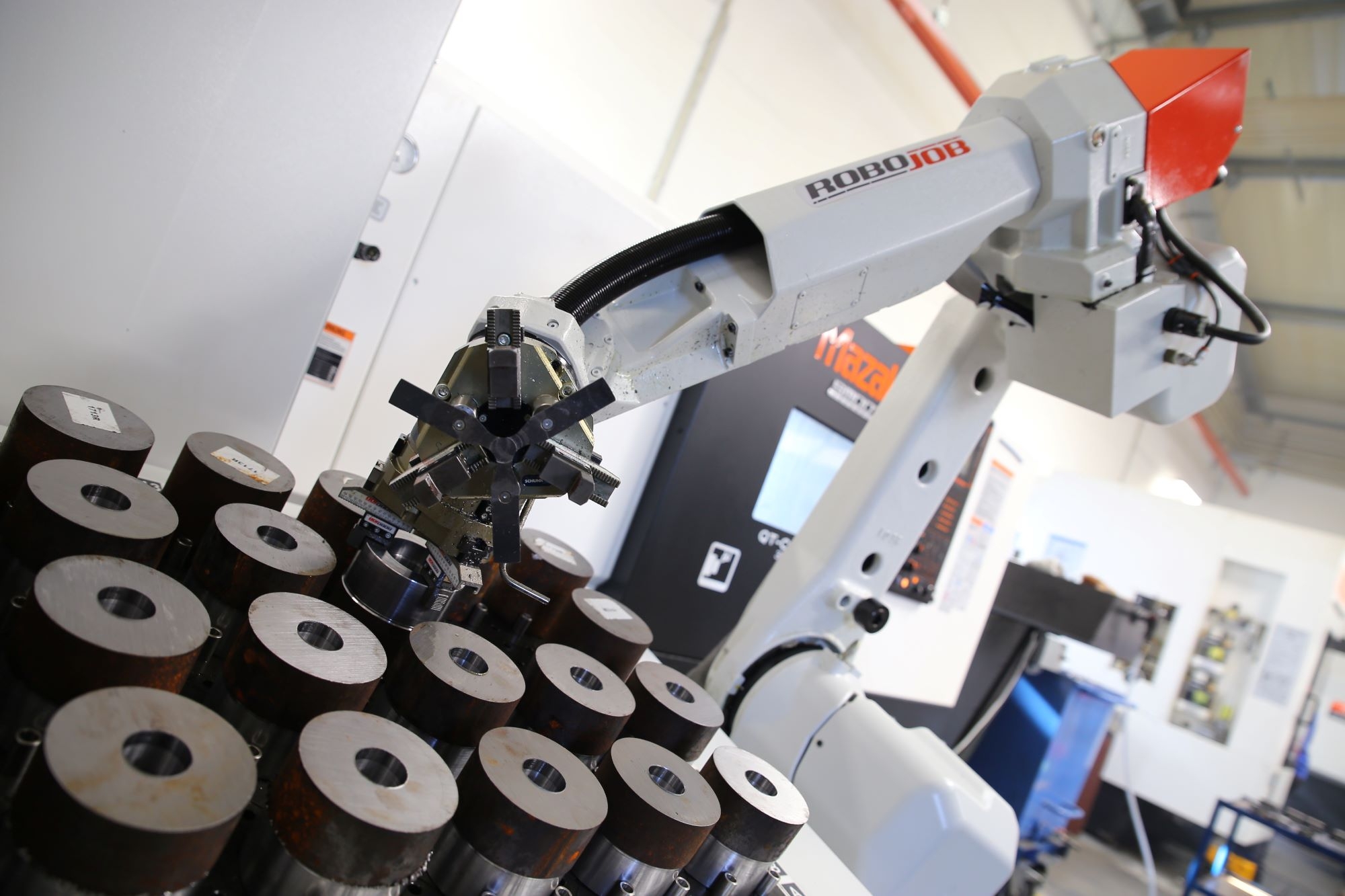

| Roboter-Zellensystem (Ladeautomat) | Robo Job Turn-Assist Essential | 1 | Werkstücke bis ∅400 mm, Nutzlast bis 20 kg (Einheit unvollständig auf Website) | – | Merzig |
| CNC-Drehmaschine mit Roboterautomatisierung | Mazak QT Compact | 1 | X 215 mm, Z 605 mm, Drehlänge bis 500 mm, Werkstücke bis ∅ 340 mm | – | Merzig |

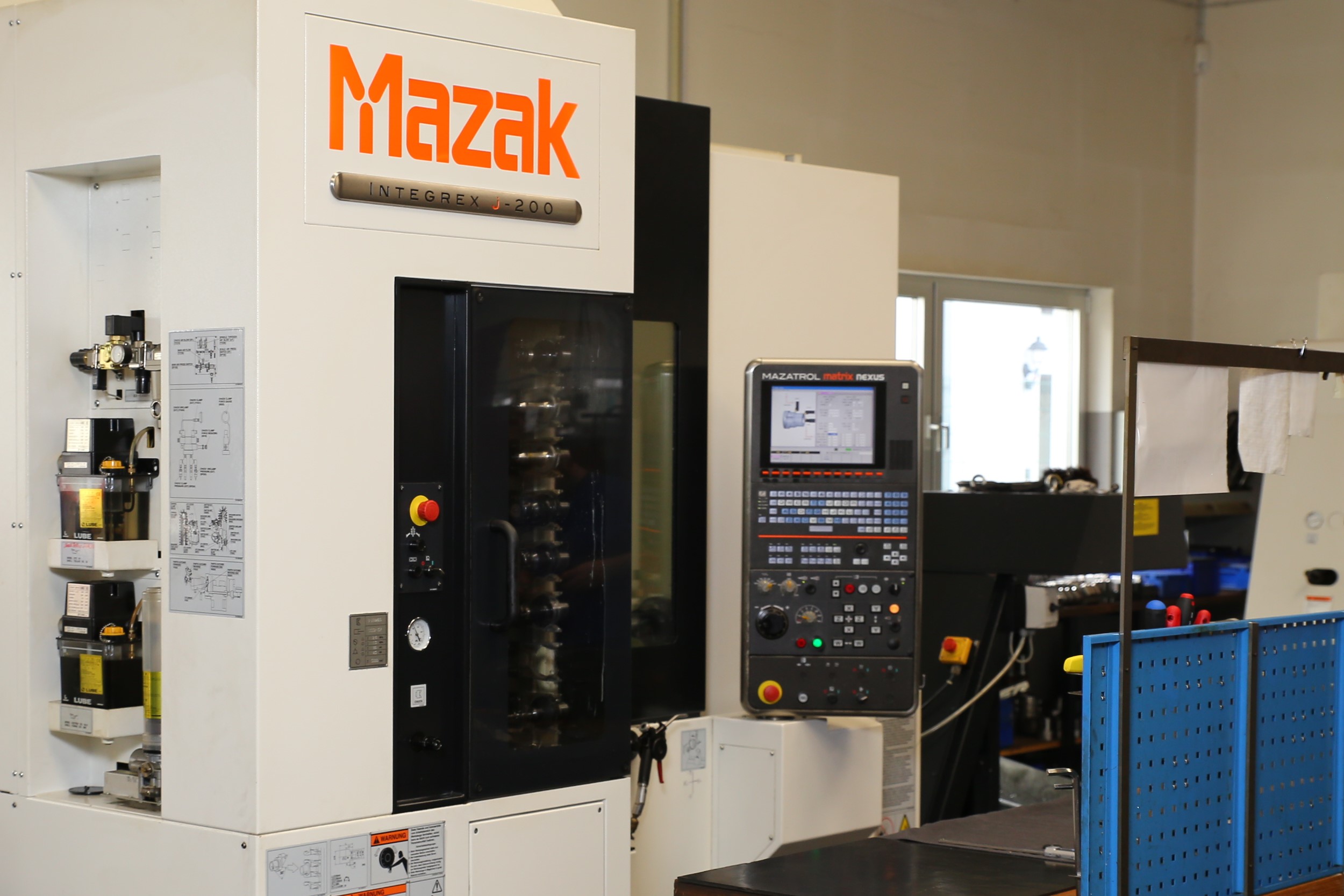

| Dreh-Fräszentrum (Multifunktionsmaschine) | Mazak Integrex-J200 | 1 | X 450 mm, Y 200 mm, Z 550 mm, W 950 mm, B -30° bis +190° | – | Merzig |
| Dreh-Fräszentrum (Multifunktionsmaschine) | Mazak Integrex 400 | 1 | X 630 mm, Y 230 mm, Z 1095 mm, B -30° bis +195° | – | Merzig |

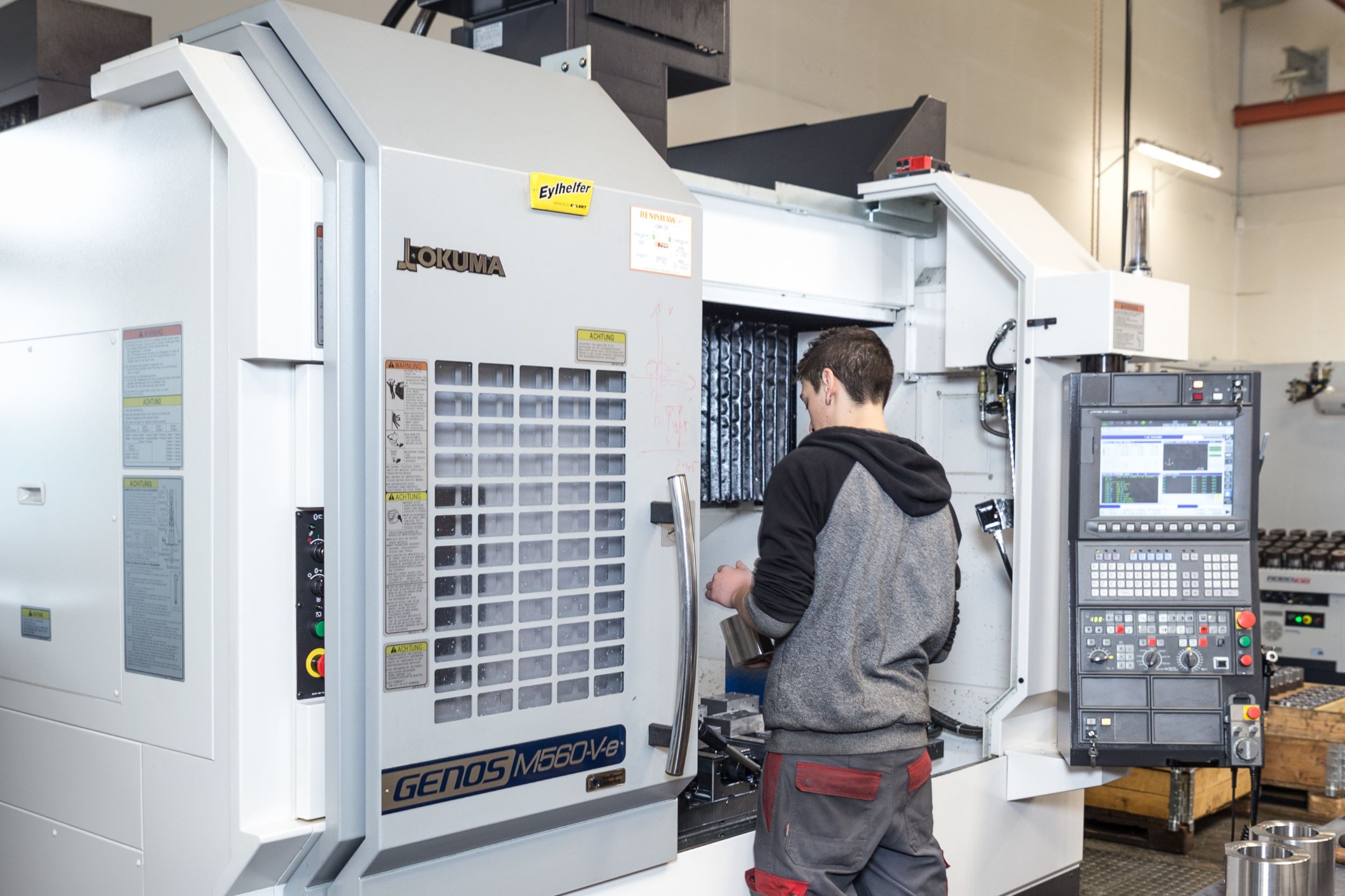

| CNC-Bearbeitungszentrum (Fräsen) | Okuma Genos M560 | 1 | X 1050 mm, Y 560 mm, Z 460 mm | – | Merzig |
| CNC-Bearbeitungszentrum (Fräsen) | Okuma Genos M460 | 1 | X 762 mm, Y 460 mm, Z 460 mm | – | Merzig |
| CNC-Bearbeitungszentrum (Fräsen) | Okuma Ace Center MF-46VA | 1 | X 762 mm, Y 460 mm, Z 460 mm | – | Merzig |
| CNC-Bearbeitungszentrum (Fräsen) | Mazak VTC 530 | 1 | X 1740 mm, Y 530 mm, Z 510 mm | – | Merzig |
| 5-Achs-Bearbeitungszentrum (Monoblock, Universal) | DMG Mori DMU 80 Monoblock | 1 | X 880 mm, Y 630 mm, Z 630 mm | – | Merzig |

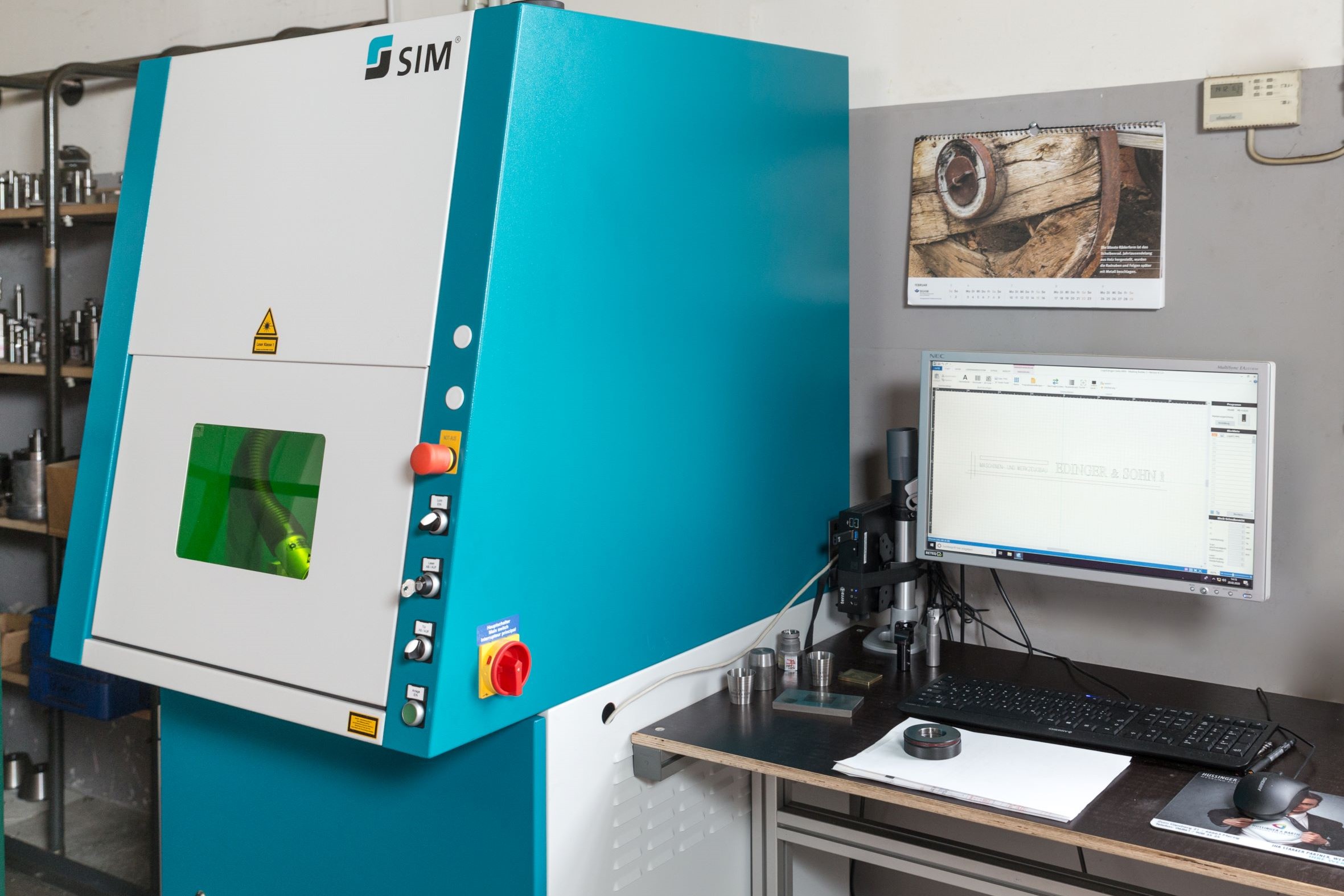

| Laserbeschriftungszelle (YVO4-Hybrid-Laser) | SIM Lasermarkierzelle Advanced | 1 | Beschriftungsgröße 300 x 300 mm | – | Merzig |
| Messmaschine | Mauser Capax 2000 | 1 | – | – | Merzig |

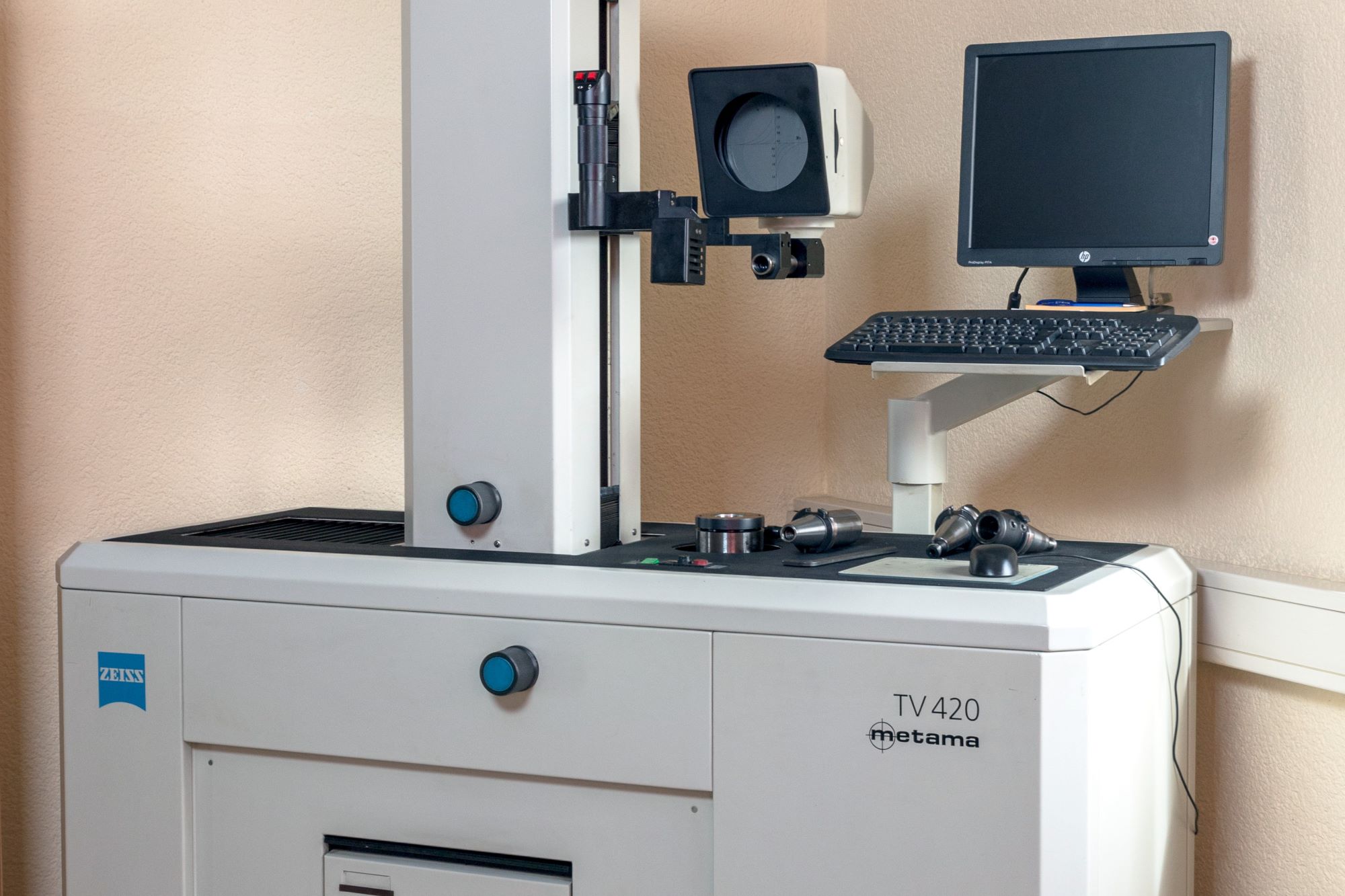

| Werkzeug-Voreinstellgerät | Zeiss Metama TV 420 | 1 | – | – | Merzig |
Zusatzleistungen
Qualität
Die Qualität wird durch einen modernen Maschinenpark, werkzeugvoreinstellung (Zeiss Metama TV 420) und Messmaschinen (Mauser Capax 2000) während des gesamten Produktionsprozesses gesichert. Das Qualitätsmanagementsystem ist nach ISO 9001:2015 zertifiziert.
| Nachweis | Merzig |
|---|---|
| ISO 9001:2015 |
Historie
- 1989
Gründung des Maschinenbaubetriebs; das Unternehmen existiert erfolgreich in zweiter Generation am Markt.
