Präzise Laserfeinbearbeitung: Feinschneiden, Mikroschweißen und Laserbeschriftung von Prototypen bis zur Serie.
Edwin Schmitt – Lasertechnik GmbH
KalchreuthNeu auf Amplifa
Über Edwin Schmitt – Lasertechnik
Die Edwin Schmitt – Lasertechnik GmbH (SLT) wurde 1994 in Kalchreuth bei Erlangen gegründet und fertigt hochpräzise Metall- und Präzisionsteile per Laserfeinbearbeitung – vom Einzelstück ab Losgröße 1 bis zur Serie. Die Leistungspalette umfasst Feinschneiden ab 0,025 mm Materialstärke, verzugsarmes Mikroschweißen, abriebfeste Laserbeschriftung, CNC-Biegen und Umformen sowie Oberflächenbearbeitung durch Sandstrahlen, Mattieren und Schichtentfernung. Gefertigt wird ohne Stanzwerkzeuge direkt nach CAD-Daten, mit Toleranzen im Hundertstelbereich und gratfreien, oxidfreien Schnitten. Werkstoffpalette: Edelstahl und Stahlfolien, Aluminiumlegierungen, Kupfer und Kupferlegierungen, Titan, Tantal, Molybdän, Wolfram, Edel- und Buntmetallfolien, Keramik und Elektrobleche. Mit zehn eigenen Laseranlagen, 4-Achs-Bearbeitungszentren und 2D-CNC-Messtechnik bedient das Unternehmen mit 23 Mitarbeitenden Branchen wie Elektronik und Mikrotechnik, Medizintechnik, Sensorik, Automotive, Luft- und Raumfahrt sowie Sondermaschinenbau. Prozesse sind nach DIN EN ISO 9001:2015 zertifiziert.
- Standort
- Kalchreuth
- Verfahren
- Laserschneiden / Feinschneiden, Mikroschweißen, Laserbeschriftung, Biegen und Umformen (CNC-Biegen), Sandstrahlen / Oberflächenbearbeitung (Mattieren, Lack- und Schichtentfernung), Prototypenfertigung / Rapid Prototyping, Vorserien- und Kleinserienfertigung mit Laser, Messtechnik & Qualitätssicherung
- Werkstoffe
- Edelstahl, Stahl / Stahlfolien, Aluminiumlegierungen (AlMg3, Al99, AlMgSi1, eloxiert), Kupfer, Messing, Bronze, Neusilber, Titan
- Zertifikate
- DIN EN ISO 9001:2015
- Gegründet
- 1994
- Mitarbeiter
- 23
- Branchen
- Elektronik und Mikrotechnik, Medizintechnik und Laboranwendungen, Sensorik und Messtechnik, Automotive, Luft- und Raumfahrttechnik, Sondermaschinen- und Gerätebau
- 01
CAD-Datenaufbereitung und Programming
- 02
Laserschneiden/Feinschneiden
- 03
Mikroschweißen (Fügen)
- 04
CNC-Biegen und Umformen
- 05
Oberflächenbearbeitung (Sandstrahlen, Mattieren, Entschichten)
- 06
Laserbeschriftung
- 07
2D-CNC-Messung und Qualitätssicherung
Werkstoffe & Verfahren
Laser-Feinschneiden
Kontaktloses Trennen ab 0,025 mm Materialstärke mit gratfreien, oxidfreien Kanten und Toleranzen im Hundertstelbereich – ohne Werkzeugkosten ab Stückzahl 1.
Mikroschweißen
Verzugsarmes Laserfügen filigraner Komponenten, u. a. aus Edelstahl, Aluminium, Kupfer, Messing und Bronze.
Laserbeschriftung
Abriebfeste Markierung von Bauteilen, auch in Serie.
Biegen und Umformen
CNC-gesteuerte TruBend Cell für Blech 0,05–3,0 mm und Längen bis 500 mm; filigrane Teile zusätzlich manuell abkantbar.
Oberflächenbearbeitung
Sandstrahlen, Mattieren sowie Lack- und Schichtentfernung mit Edelkorund 40–180 µm an Bauteilen bis 180 mm Kantenlänge.
Edelstahl & Stahlfolien
Feingeschnittene Folienteile ab 0,025 mm für Elektronik, Medizintechnik und Sensorik.
Aluminiumlegierungen (AlMg3, Al99, AlMgSi1, eloxiert)
Leichte Präzisionsteile auch in eloxierter Oberfläche für Technik und Industrie.
Kupfer und Kupferlegierungen
Inklusive Messing (CuZn), Bronze (CuSn) und Neusilber (CuNi18Zn20) für elektrisch leitfähige und dekorative Teile.
Titan, Tantal, Molybdän, Wolfram
Hochleistungsmetalle für Medizintechnik, Luft- und Raumfahrt sowie Sonderanwendungen.
Silber- und Goldfolien
Edelmetallfolien für Elektronik- und Mikrotechnik-Anwendungen.
Keramik & Elektrobleche
Spezielle Laserbearbeitung nichtmetallischer und elektrotechnischer Werkstoffe.
Standorte
Kalchreuth

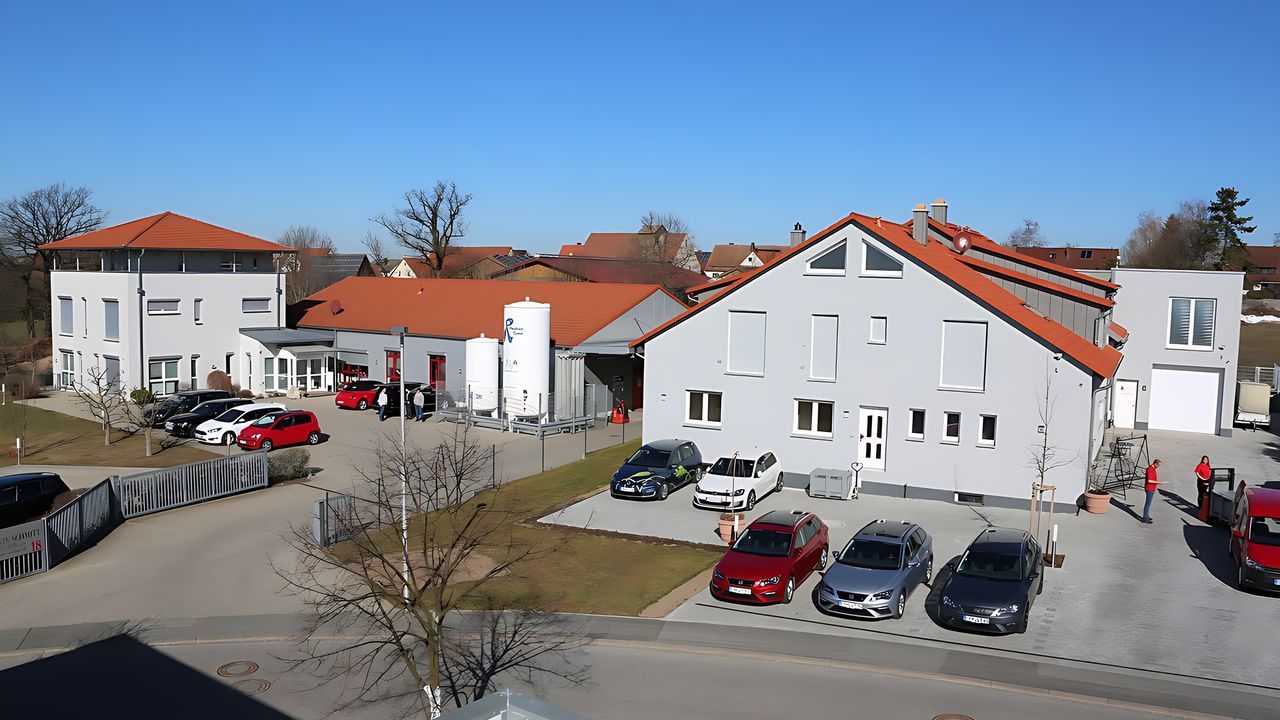

DEHauptsitz mit Fertigung, Qualitätssicherung und Verwaltung
- Stückgewicht / Größe
- Bauteile aus Folien ab 0,025 mm bis Bleche 3,0 mm
- Losgröße
- Einzelfertigung ab 1 Stück bis mittlere Serien (z. B. 500 Stück)
- Werkstoffe
- Edelstahl, Stahl, Aluminium, Kupfer, Messing, Bronze, Neusilber, Titan, Tantal, Molybdän, Wolfram, Silber, Gold
- 10 Laseranlagen: Nd:YAG-Festkörperlaser (100–700 W), Scheiben- und Faserlaser 2 kW (Trumpf)
- 4-Achs-Laserbearbeitungszentren, Tisch bis 1000 × 500 mm, Positioniergenauigkeit ±15 µm
- TruBend Cell CNC-Abkantpressenzelle (Trumpf), 0,05–3,0 mm, Längen bis 500 mm
- Manuelle Abkantanlage für filigrane Teile
- Mitutoyo Quick Vision Apex 2D-CNC-Messmaschine, 600 × 650 mm, Genauigkeit bis 1,5 µm
- Sandstrahlmaschine, Edelkorund 40–180 µm, Bauteile bis 180 mm Kantenlänge
Bauteile

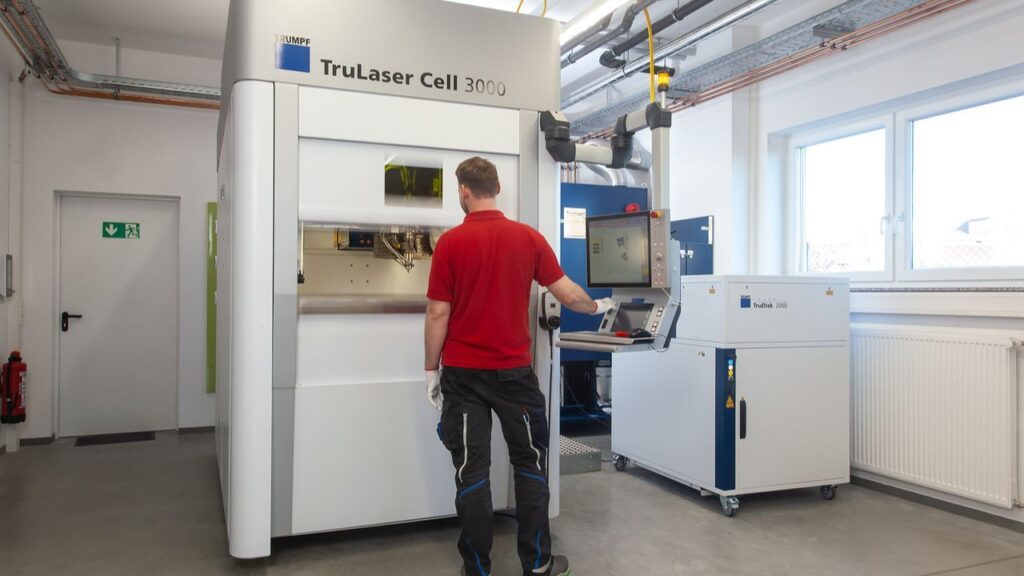

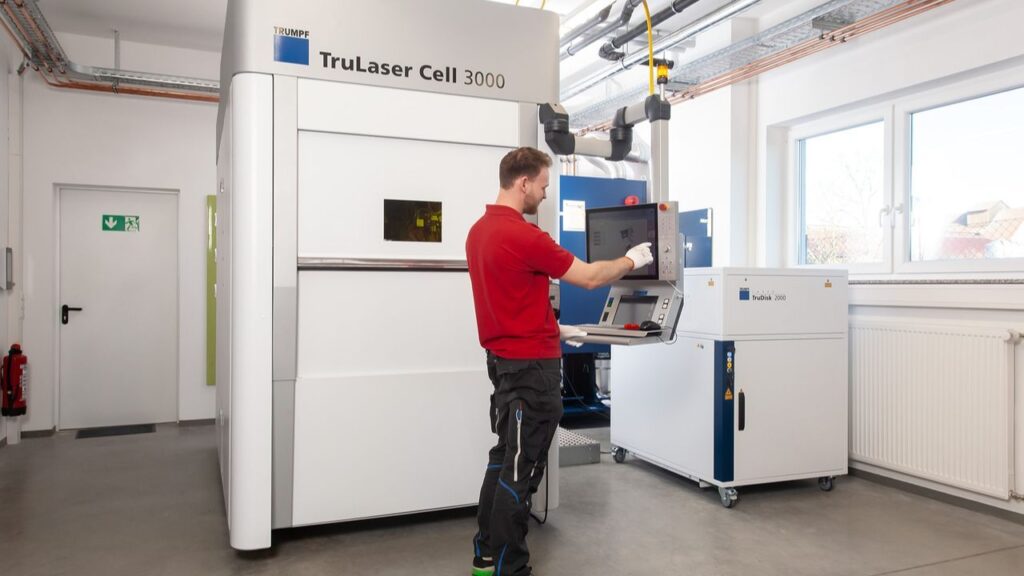

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Laserschneiden / FeinschneidenZerspanung | Hundertstelbereich | – | – | 1 Stück – Serienfertigung | – |
| MikroschweißenFügen | – | – | – | – | Edelstahl, Aluminium, Kupfer, Messing, Bronze |
| LaserbeschriftungOberfläche | – | – | – | auch in Serie | – |
| Biegen und Umformen (CNC-Biegen)Umformung | – | 500 mm | – | – | Blech 0,05 mm bis 3,0 mm Materialstärke |
| Sandstrahlen / Oberflächenbearbeitung (Mattieren, Lack- und Schichtentfernung)Oberfläche | – | 180 mm | – | – | Edelkorund-Korngrößen 40–180 µm |
| Prototypenfertigung / Rapid PrototypingEngineering | Hundertstelbereich | – | – | 1 Stück – Kleinserie | Edelstahl, Aluminium, Kupfer, Messing, Bronze |
| Vorserien- und Kleinserienfertigung mit LaserZerspanung | eng | – | – | 1 Stück – 500 Stück (bis mittlere Serien) | Edelstahl, Kupfer, Aluminium |
| Messtechnik & QualitätssicherungPrüfung | bis 1,5 µm Messgenauigkeit | 600 mm × 650 mm | – | – | – |
7 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Nd:YAG-Festkörperlaser (Dauerstrich & gepulst, 100–700 W) | Trumpf | – | – | – | Kalchreuth |
| Scheibenlaser und Faserlaser (2 kW) | Trumpf | – | – | – | Kalchreuth |
| 4-Achs-Laserbearbeitungszentren | – | 10 (Lasera | Tischgröße max. 1000 × 500 mm | – | Kalchreuth |
| 2D-CNC bildverarbeitende Messmaschine | Mitutoyo Quick Vision Apex | 1 | Messbereich 600 × 650 mm, Genauigkeit bis 1,5 µm | – | Kalchreuth |
| CNC-gesteuerte Abkantpressenzelle | Trumpf TruBend Cell | 1 | Materialstärke 0,05–3,0 mm, Längen bis 500 mm | – | Kalchreuth |
| Manuelle Abkantanlage | – | – | filigrane Teile | – | Kalchreuth |
| Sandstrahlmaschine | – | – | Bauteile bis 180 mm Kantenlänge, Edelkorund 40–180 µm | – | Kalchreuth |
Zusatzleistungen
Qualität & Zertifizierung
Die Qualitätssicherung erfolgt über eine bildverarbeitende 2D-CNC-Messmaschine Mitutoyo Quick Vision Apex mit automatischem Soll-Ist-Vergleich direkt in der laufenden Fertigung (Messbereich 600 × 650 mm, Genauigkeit bis 1,5 µm). Die Prozesse sind nach DIN EN ISO 9001:2015 zertifiziert und werden regelmäßig durch unabhängige Prüfer überwacht.
| Nachweis | Kalchreuth |
|---|---|
| DIN EN ISO 9001:2015 |
Historie
- 1994
Gründung der Edwin Schmitt – Lasertechnik GmbH in Kalchreuth
- 2025
Fortlaufende Investitionen in moderne Lasertechnologie und automatisierte Fertigungsprozesse; Zertifizierung nach DIN EN ISO 9001:2015
