Eisengiesserei und Maschinenbau: Gussteile von 0,3 bis 3.000 kg und mechanische Bearbeitung aus einer Hand.
Eisengiesserei Ed. Mezger AG
Kallnach (CH)Neu auf Amplifa
Über die Mezgergroup
Die Eisengiesserei Ed. Mezger AG ist ein 1946 gegründetes, inhabergeführtes Schweizer Unternehmen in Kallnach im Berner Seeland. Zusammen mit der Schwestergesellschaft Maschinenbau Mezger AG fertigt sie maschinengeformte und handgeformte Gussteile in Klein- und Mittelserien mit Stückgewichten von 0,3 kg bis 3.000 kg. Werkstoffe sind Gusseisen mit Kugelgraphit (Sphäroguss), hitzebeständiges SiMo-Gusseisen, bainitisches Gusseisen (ADI), Lamellengraphit-Gusseisen sowie verschleissbeständiges Gusseisen. Das Leistungsportfolio umfasst Konstruktionsberatung, Erstarrungssimulation, Modellbau, Sand-3D-Druck (Binder Jetting), Giessen auf Formanlage und Handformerei, Strahlen, Lackieren sowie CNC-Bearbeitung, Montage und Schweissarbeiten. Kunden stammen aus Maschinenbau, Fahrzeug- und Eisenbahnbau, Strassenbau, Bohrtechnik und Kunst (Kunstguss). Die Schmelzanlage besteht aus zwei 3,5-t-Mittelfrequenz-Induktionsöfen mit rund 4 t giessbereitem Material pro Stunde.
- Standort
- Kallnach
- Verfahren
- Sandguss (Nassgussverfahren, maschinengeformt), Handformerei (Furanharzverfahren, halbautomatisch), Sand-3D-Druck / Binder Jetting (Sandformen und Kerne, ExOne S-Max Pro Furan), CNC-Fräsen / Bohren (konventionell und CNC), CNC-Drehen, Flachschleifen, Montage, Schweissarbeiten / Schweisskonstruktionen mit nachträglicher Bearbeitung
- Werkstoffe
- Gusseisen mit Kugelgraphit (Sphäroguss), Hitzebeständiges Gusseisen mit Kugelgraphit (SiMo), Bainitisches Gusseisen mit Kugelgraphit (ADI), Gusseisen mit Lamellengraphit (Grauguss), Verschleissbeständiges Gusseisen, Edelstahl 1.4571, X5CrNiCuNb16-4 / 1.4542, Speziallegierung (Zylinderlaufbüchse)
- Zertifikate
- ISO 9001:2015, EN ISO 9606-1:2013 (Schweisser-Zertifizierung), EnAW Zertifikat, ISO 9001, EN ISO 9606-1 (Schweisser), EnAW
- Gegründet
- 1946
- Branchen
- Maschinenbau, Automobil- und Fahrzeugbau, Eisenbahnbau, Strassenbau, Erdöl-/Bohrtechnik, Energietechnik / Turbomaschinen
- 01
Konstruktionsberatung / Engineering (Erstarrungssimulation, CAD)
- 02
Modellbau (gefräste Kunststoffmodelle)
- 03
Sand-3D-Druck (ExOne S-Max Pro, Binder Jetting)
- 04
Formen (Formanlage bzw. Handformerei Furanharz)
- 05

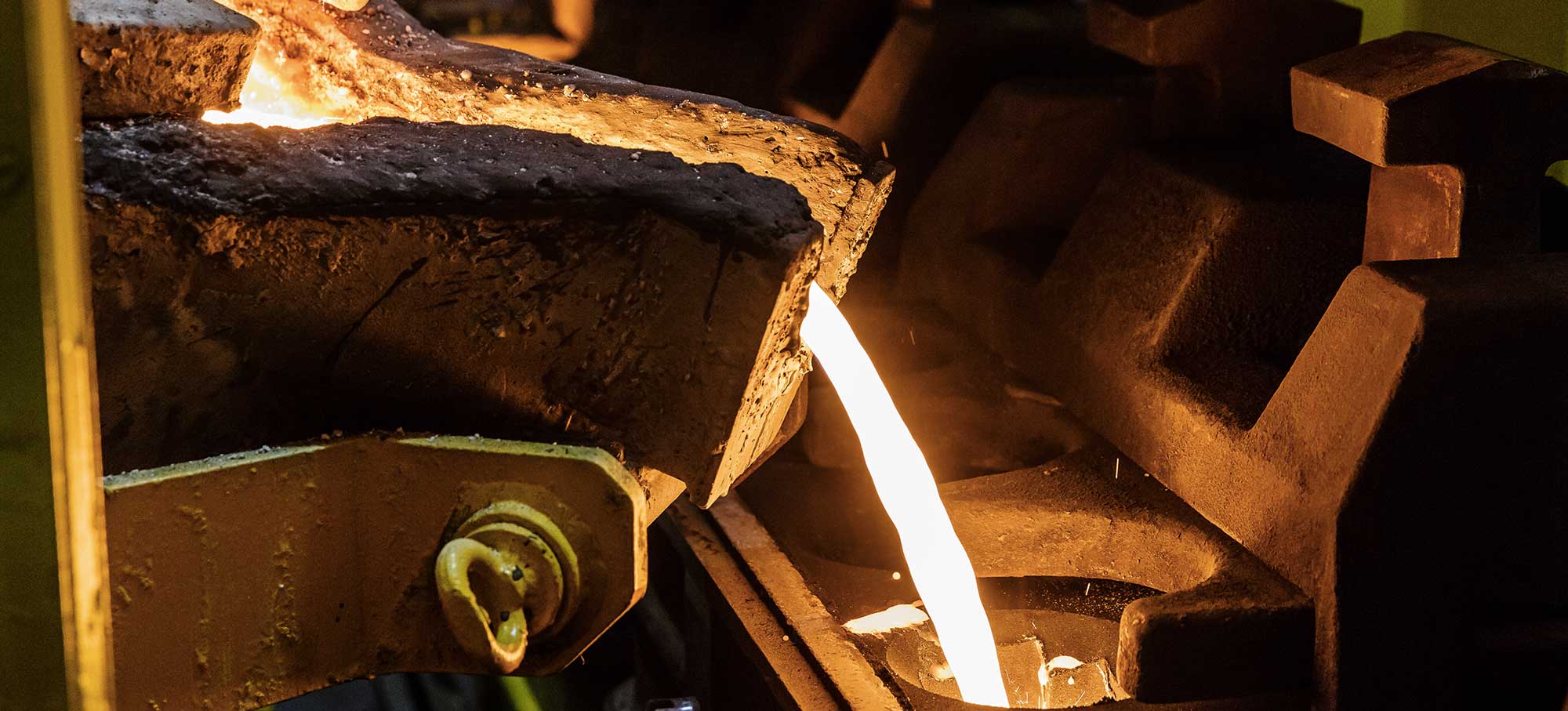

Schmelzen und Giessen (Induktionsöfen)
- 06
Strahlen / Gussputzerei
- 07
Oberflächenbeschichtung (Tauchanlage)
- 08
CNC-Bearbeitung / Montage
- 09
Prüfung / Versand
Werkstoffe & Verfahren
Gusseisen mit Kugelgraphit (Sphäroguss)
EN-GJS-400-15 und EN-GJS-600-3 für Maschinenbauteile wie Supporte, Ständer und Maschinenbetten.

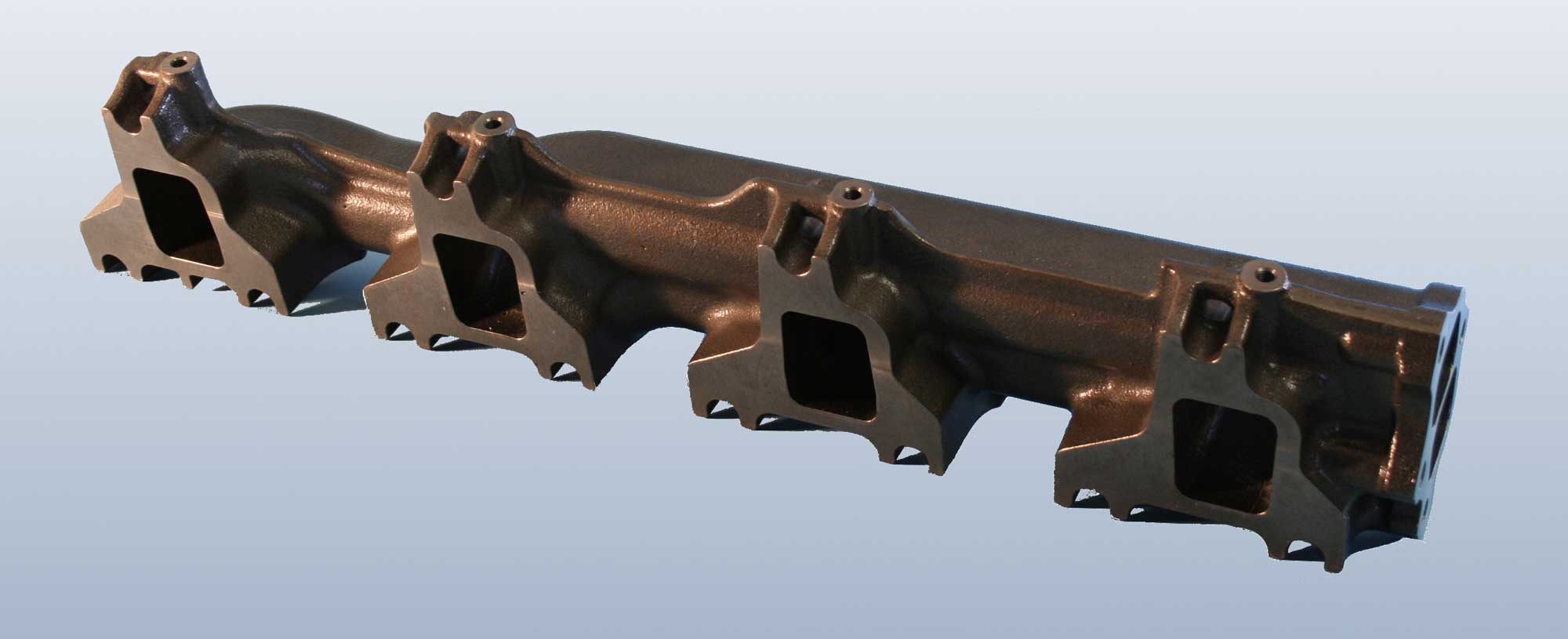

Hitzebeständiges Gusseisen SiMo
EN-GJS-XSiMo 4.05 und 5.1 für Abgaskrümmer, Turbolader- und Gasturbinengehäuse mit hoher Warmfestigkeit.
Bainitisches Gusseisen (ADI)
Für hochbelastbare Bauteile wie Pickelarme und Gabeln.
Gusseisen mit Lamellengraphit (Grauguss)
Für Maschinengrundplatten, Ständer und Strassenbauteile.
Phosphorlegierter Grauguss
Bremsklötze für Eisenbahnen nach SBB-Norm.
Edelstahl 1.4571
Zerspanung von Flanschen und Bauteilen im Maschinenbau.
Edelstahl X5CrNiCuNb16-4 (1.4542)
Gefräste Werkstücke bis 120 kg Rohgewicht.

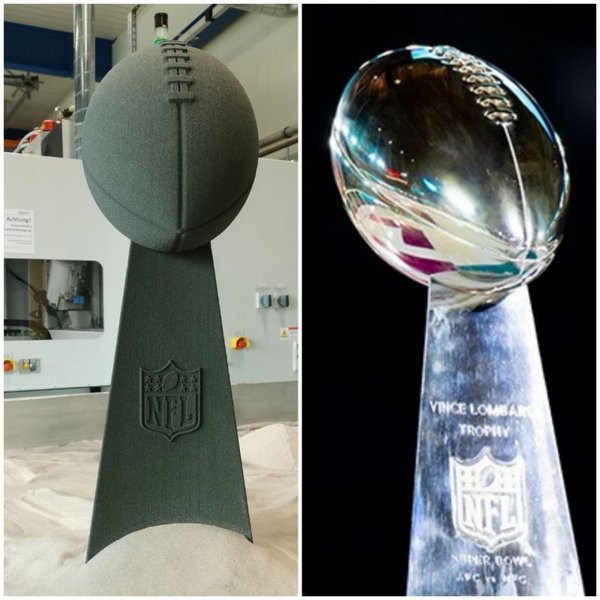

Binder Jetting (ExOne S-Max Pro, Furan)
Sandformen und Kerne für Prototypen, Ersatzteile, Kleinserien und Hybridformen.
Nassguss auf Formanlage
Selbstkonstruierte Rüttelpressformanlage, Kastenformat 520x635x210/210 mm, Gussteile bis 100 kg im Minutentakt.

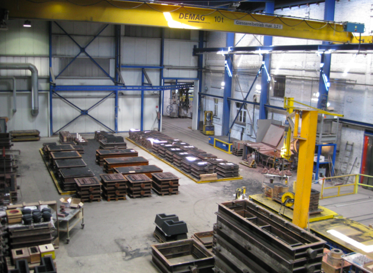

Furanharzverfahren
Halbautomatische Handformerei für Gussteile bis 3 t Giessgewicht.
Standorte

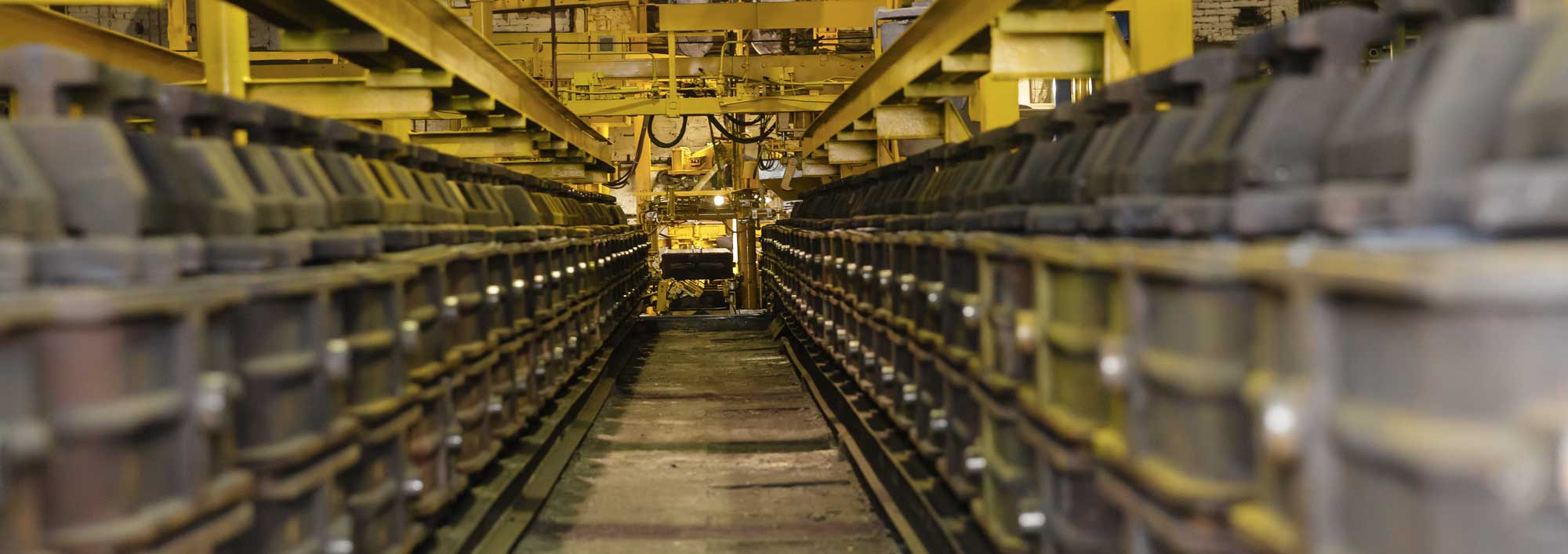

Kallnach
CHHauptsitz, Giesserei und Maschinenbau
- Stückgewicht / Größe
- 0,3–3.000 kg (Formanlage bis 100 kg, Handformerei bis 3 t)
- Losgröße
- Klein- und Mittelserien, Prototypen, Einzelteile
- Werkstoffe
- Sphäroguss, SiMo, ADI, Grauguss, Edelstahl, Stahl
- Rüttelpressformanlage (selbstkonstruiert, Minutentakt)
- 2 × 3,5 t Mittelfrequenz-Induktionsöfen (2 MW, ca. 4 t/h)
- ExOne S-Max Pro Sand-3D-Drucker (Binder Jetting)
- IMF Furanharz-Mischer 15 t/h
- Künkel Wagner Sandaufbereitung 12 t/h
- OMSG Muldenband-Strahlmaschine
- Tauchanlage für wasserbasierte Beschichtung
- Mazak CNC-Bearbeitungszentren (u. a. VTC 760C, Variaxis C-600 5-Achsen)
- Mazak CNC-Drehmaschinen (u. a. Quick Turn 250MB mit Roboterzelle)
- Brand Flachschleifmaschine FS1235
- GOM 3D-Scanner
- Mitutoyo MiSTAR 555 CNC-Koordinatenmessmaschine
- Kemppi Schweissgeräte (MIG-Puls/TIG)
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Sandguss (Nassgussverfahren, maschinengeformt)Guss | – | 520 mm | 0.3 kg – 100 kg | – | Gusseisen mit Kugelgraphit (Sphäroguss), Hitzebeständiges Gusseisen mit Kugelgraphit (SiMo), Bainitisches Gusseisen mit Kugelgraphit (ADI), Gusseisen mit Lamellengraphit (Grauguss), Verschleissbeständiges Gusseisen, Grauguss phosphorlegiert (GG-P10) |
| Handformerei (Furanharzverfahren, halbautomatisch)Guss | – | – | 3 t | – | Gusseisen mit Kugelgraphit (Sphäroguss), Hitzebeständiges Gusseisen mit Kugelgraphit (SiMo), Bainitisches Gusseisen mit Kugelgraphit (ADI), Gusseisen mit Lamellengraphit (Grauguss), Verschleissbeständiges Gusseisen |
| Sand-3D-Druck / Binder Jetting (Sandformen und Kerne, ExOne S-Max Pro Furan)Additiv | – | – | – | Kleinserien, Einzelstücke, Prototypen | Formsand (Furan) |
| CNC-Fräsen / Bohren (konventionell und CNC)Zerspanung | – | 1740 mm | – | Einzelteile – Grossserien | Edelstahl 1.4571, X5CrNiCuNb16-4 / 1.4542, Stahl, Gusseisen |
| CNC-DrehenZerspanung | – | 1014 mm | – | Einzelteile – Grossserien | Stahl, Edelstahl, Gusseisen |
| FlachschleifenZerspanung | – | 1400 mm × 350 mm × 300 mm | – | – | Metall |
| MontageMontage | – | – | – | – | Metall |
| Schweissarbeiten / Schweisskonstruktionen mit nachträglicher BearbeitungFügen | – | – | – | – | Stahl |
| Oberflächenbehandlung (alle gängigen Behandlungen, mit Partnern) / LackierenOberfläche | – | – | – | – | Metall |
| Tauchbeschichtung (wasserbasierte Farbe, automatisierte Tauchanlage mit Heizkanal)Oberfläche | – | – | – | – | Gusseisen |
| Sandstrahlen / Gussputzerei (Strahlmaschine, Putzen, Trennen)Oberfläche | – | – | – | – | Gusseisen |
| Mechanische ReparaturarbeitenZerspanung | – | – | – | – | Metall |
| PrototypenbauZerspanung | – | – | – | Prototypen, Kleinserien | Metall |
| Engineering (Erstarrungssimulation, Formfüllung, CAD, Konstruktionsberatung)Engineering | – | – | – | – | Gusseisen |
| Erstmusterprüfberichte (PPF/PPAP, VDA, QS 9000), CAD-basierte Stempelung und PrüfplanerstellungPrüfung | – | – | – | – | – |
| Materialprüfung (chemische Analyse, Zugproben, Gefügeuntersuchung, Ultraschall-Lunkerprüfung)Prüfung | – | – | – | – | Gusseisen |

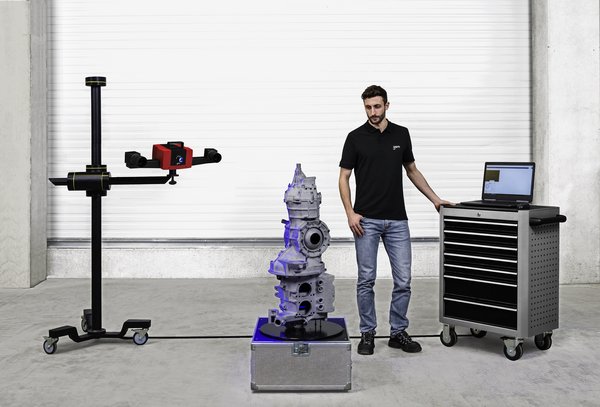

| 3D-Scanning (GOM 3D-Scanner)Prüfung | – | – | – | – | – |
| Modellbau (Modelle nach CAD-Daten gefräst, Kunststoff)Guss | – | – | – | – | Kunststoff |
| Kunstguss (Kunstobjekte und Verzierungen aus Guss)Guss | – | – | – | Einzelstücke auf Anfrage | Gusseisen mit Lamellengraphit (Grauguss) |
| Sägen (Bandsäge, Bügelsäge)Zerspanung | – | 320 mm | – | – | Stahl, Metall |
43 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC Horizontalbearbeitungszentrum | Mazak HC Nexus 6800 | 1 | X1050 Y900 Z980 mm, Rundtisch 360°, Palette 630x630 mm, Spindel 44.4 kW 10000 U/min | 2007 | Kallnach |
| CNC Bearbeitungszentrum (vertikal) | Mazak VC Nexus 510C | 1 | X1050 Y510 Z510 mm, Aufspannfläche 1300x550 mm, Spindel 18.5 kW 12000 U/min | 2005 | Kallnach |
| CNC Bearbeitungszentrum (vertikal) | Mazak VC Smart 430A | 1 | X560 Y430 Z510 mm, Aufspannfläche 900x430 mm, Spindel 18.5 kW 12000 U/min | 2011 | Kallnach |
| Vertikales 5-Achsen-Bearbeitungszentrum | Mazak Variaxis j-500 | 1 | X350 Y550 Z510 mm, A-Achse -120°/+30°, C-Achse ±360°, Rundtisch Ø500x400 mm | 2014 | Kallnach |
| Vertikales 5-Achsen-Bearbeitungszentrum | Mazak Variaxis C-600 | 1 | X650 Y550 Z530 mm, A-Achse -120°/+30°, C-Achse ±360°, Rundtisch Ø600x500 mm | 2022 | Kallnach |
| CNC-Bearbeitungszentrum | Mazak VTC 760C | 1 | X1740 Y760 Z660 mm, Tisch 2300x760 mm, max. Belastung 1400 kg | 2018 | Kallnach |
| CNC Fräsmaschine (532CNC, Mehrseitenbearbeitung) | Maho MH 800C | 2 | X800 Y500 Z600 mm, NC-Rundtisch 920x760 mm | 2012 | Kallnach |
| NC Fräsmaschine | TOS FGS 40/50 | 1 | X850 Y450 Z500 mm, Aufspannfläche 1250x500 mm | – | Kallnach |
| Universalfräsmaschine mit Digitalanzeige | Reiden HF350 | 1 | X1250 Y300 Z450 mm, Aufspannfläche 1750x500 mm, 12 kW vertikal / 35 kW horizontal | – | Kallnach |
| Universalfräsmaschine mit Digitalanzeige | Reiden FU100 | 1 | X850 Y300 Z400 mm, Aufspannfläche 1100x350 mm, 4 kW, 40-2000 U/min | – | Kallnach |
| CNC-Drehmaschine | Mazak QT Nexus 300 II M | 1 | Drehdurchmesser max 530 mm, Drehlänge max 654 mm, Spindelbohrung 88 mm | 2010 | Kallnach |
| CNC-Drehmaschine | Mazak QT Nexus 250 II | 1 | Drehdurchmesser max 380 mm, Drehlänge max 1014 mm, Spindelbohrung 88 mm, automatische Lünette | 2011 | Kallnach |
| CNC-Drehmaschine | Mazak QTE 200 SG | 1 | Drehdurchmesser max 350 mm, Drehlänge max 560 mm, Spindelbohrung 51 mm | 2021 | Kallnach |
| CNC-Drehmaschine (2. Spindel) | Mazak QT Nexus 200 II MS | 1 | Drehdurchmesser max 380 mm, W-Achse 585 mm, Spindelbohrung 76 mm, Stangenlader LNS Quik Load Servo | 2010 | Kallnach |
| CNC-Drehmaschine | Mazak QT Nexus 200 II | 1 | Drehdurchmesser max 350 mm, Drehlänge max 511 mm, Spindelbohrung 76 mm | 2007 | Kallnach |
| CNC-Drehmaschine | Mazak Quick Turn 250MA | 1 | Drehdurchmesser max 360 mm, Drehlänge max 604 mm, Spindelbohrung 80 mm | 2019 (OT-2 | Kallnach |
| CNC-Drehmaschine mit Roboterzelle | Mazak Quick Turn 250MB & UP35 (Halter Roboterzelle Universal Premium 35, Fanuc 6-Arm | 1 | Drehdurchmesser max 360 mm, Drehlänge max 604 mm, Roboter max. 35 kg, Bauteile bis Ø270 mm, | 2024 | Kallnach |
| Spitzendrehbank mit Digitalanzeige | Colchester Mascot 1600 | 1 | Spitzenhöhe 250 mm, Spitzenweite 1600 mm, Spindelbohrung 80 mm | – | Kallnach |
| Spitzendrehbank mit Digitalanzeige | Colchester Triumph VS 2500 | 1 | Spitzenhöhe 195 mm, Spitzenweite 1250 mm, 0-2500 U/min | – | Kallnach |
| Sockeldrehbank | Schäublin Typ 102 VM (und Typ 102) | 2 | Drehdurchmesser über Bett 204 mm | – | Kallnach |
| NC-Bohrmaschine | Aciera Typ 23 | 1 | X520 Y400 Z350 mm, Tisch 570x400 mm, Spindel 7.5 kW 5000 U/min, Heidenhain TNC 135 | – | Kallnach |
| Bohrmaschine / Tischbohrmaschinen | Aciera Typ 22VA, 22VA+22VR+22V (3 SP) | 2 | – | – | Kallnach |
| Radialbohrmaschine | Oerlikon UB2 | 1 | Grundplatte 750x390 mm, Spindelausladung 750 mm, X400 Y300 Z150 mm | – | Kallnach |
| Reihenbohrmaschine (3 Spindeln) | Arboga Typ 3 SP | 1 | Tisch 1400x420 mm, Bohrleistung Stahl 30 mm, Gewinde M24 | – | Kallnach |
| Flachschleifmaschine | Brand FS1235 Digital | 1 | Magnetplatte 1400x350 mm, Schleifhöhe 300 mm, Vorschub 0-30 m/min | – | Kallnach |
| NC Bandsägeautomat | Amada HFA 250 W | 1 | – | – | Kallnach |
| Bandsägemaschine mit Gehrungseinrichtung | Macc | 1 | Schnittbereich 320x160 mm, Gehrung ±60°, Rollenbahn bis 4.0 m | – | Kallnach |
| Bügelsägemaschine | Kasto PB350 | 1 | Schnittbereich 320x220 mm | – | Kallnach |
| Stierlibieger (Biegemaschine) | Stierli 120HE | 1 | – | – | Kallnach |
| Hydraulische Presse | – | 1 | – | – | Kallnach |
| Schweissgeräte (MIG-Puls / TIG) | Kemppi Fast Mig Pulse / Mastertig 235DC/AC | 2 | – | – | Kallnach |
| Beschriftungslaser | Rayjet U300 | 1 | – | – | Kallnach |
| Mittelfrequenz-Induktionsofen | BBC | 1 | 1.2 MW Leistung, 2 t Inhalt | 1987 | Kallnach |
| Mittelfrequenz-Induktionsöfen (Schmelzbetrieb) | – | 2 | je 3.5 t, Anschlussleistung 2 MW, 4 t giessbereites Material pro Stunde | 2013 | Kallnach |
| Rüttelpressformanlage (Formanlage, selbstkonstruiert) | Ed. Mezger AG (selbstkonstruiert) | 1 | Kastenformat 520x635x210/210 mm, Gussteile bis 100 kg Giessgewicht, Minutentakt | – | Kallnach |
| Sandaufbereitungsmischer Maschinenformerei | Künkel Wagner | 1 | Mischerleistung 12 t pro Stunde | 2004 | Kallnach |
| Furanharz-Mischer Handformerei | IMF | 1 | Mischerleistung 15 t pro Stunde, automatisierte Füllstation mit Rütteltisch | 2004 | Kallnach |
| Muldenband-Strahlmaschine | OMSG | 1 | – | 2001 | Kallnach |
| Tauchanlage für Oberflächenbeschichtung | – | 1 | wasserbasierte Farbe, Trocknung im Heizkanal | 2007 | Kallnach |
| Sand-3D-Drucker (Binder Jetting) | ExOne S-Max Pro (Furan) | 1 | – | – | Kallnach |
| 3D-Scanner | GOM | 1 | – | 2020 | Kallnach |
| Koordinatenmessmaschine (CMM) | Mitutoyo MiSTAR 555 CNC CMM | 1 | Ethernet Datenausgang, jährlich geeicht | 2025 | Kallnach |
| 3D-Messmaschine (manuell digital) | Tesa Micro-Hite 3D / Tesastar-F | 1 | – | 2005 | Kallnach |
Zusatzleistungen
Referenzkunden
Qualität
Pro Charge werden chemische Analyse und Zugproben erstellt; Gefügeuntersuchung am Mikroskop sowie zerstörungsfreie Ultraschall-Lunkerprüfung ergänzen die Materialprüfung. Die klimatisierte Kontrolle umfasst über 500 geeichte Messmittel, eine Koordinatenmessmaschine Mitutoyo MiSTAR 555 CNC, eine Tesa Micro-Hite 3D, einen GOM 3D-Scanner sowie Erstmusterprüfberichte nach PPF/PPAP (VDA, QS 9000).
| Nachweis | Kallnach |
|---|---|
| ISO 9001 | |
| EN ISO 9606-1 (Schweisser) | |
| EnAW |
Historie
- 1946
Eduard Mezger pachtet die stillgelegte Giesserei in Kallnach
- 1949
Kauf der Giesserei durch Eduard Mezger
- 1955
Maschinenbau wird in die Firma integriert; Herstellung der von Eduard Mezger entwickelten Formmaschinen
- 1962
Fritz Mezger tritt ein und entwickelt automatische Giessmaschine (v.a. für Automobilgiessereien, Motorblöcke, Bremsscheiben)
- 1970
Beginn Zusammenarbeit mit R. Camponovo AG; Aufnahme der Sphäroguss-Produktion
- 1976
Fritz Mezger übernimmt die Firmenführung
- 1987
Mittelfrequenz-Induktionsofen 1.2 MW / 2 t von BBC in Betrieb genommen
- 1995
Aufteilung in zwei rechtlich getrennte Firmen: Eisengiesserei Ed. Mezger AG und Maschinenbau Mezger AG
- 1998
Verkauf der weltweiten Giessautomaten-Lizenz an Mecana AG (heute HWS); Maschinenbau Mezger AG produziert Lohnbearbeitungen
- 2001
Muldenband-Strahlmaschine von OMSG in Betrieb genommen
- 2004
Erste Handformteile produziert (Tornos); vollautomatisierte Sandaufbereitung (Künkel Wagner, 12 t/h) und Furanharz-Mischer IMF (15 t/h)
- 2005
R. Camponovo AG übernimmt das Aktienpaket der Eisengiesserei Ed. Mezger AG und verlagert die Produktion nach Kallnach

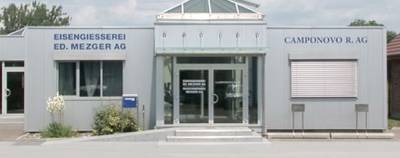

- 2006
Bezug des neuen Verwaltungsgebäudes zusammen mit R. Camponovo AG; Erweiterung Spedition; Sandregenerierung Handformerei
- 2007
Automatisierte Tauchanlage für wasserbasierte Oberflächenbeschichtung mit Heizkanal
- 2008
Start der Handformerei im Neubau mit ca. 1000 m² (08.08.2008)
- 2013

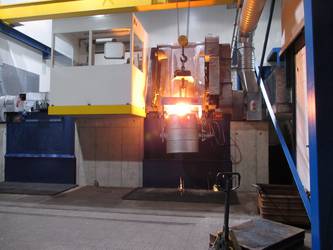

Neue Schmelzanlage (zwei 3,5 t Mittelfrequenz-Induktionsöfen, 2 MW Anschlussleistung, ca. 4 t/h) ans Netz
- 2020
Neubau Maschinenhalle mit zusätzlichen 300 m²; CNC-Dreherei und Messraum ziehen um
- 2024
Neuanschaffung CNC-Drehmaschine Mazak Quick Turn 250MB mit Halter-Roboterzelle
- 2025
Neuanschaffung Koordinatenmessmaschine Mitutoyo MiSTAR 555 CNC CMM
