Hersteller von Fein- und Feinstdrähten, Lackdrähten, Selfbonding Wire und Litzen für Elektronik, Automotive, Medizintechnik und Solar.
Elektrisola Dr. Gerd Schildbach GmbH & Co. KG
Reichshof-Eckenhagen (DE) · Molini di Tures (IT) · Valle Aurina (IT) · Escholzmatt (CH) · Achères (FR)Neu auf Amplifa
Über Elektrisola
Elektrisola wurde am 1. Juli 1948 von Dr. Gerd Schildbach in Reichshof-Eckenhagen gegründet und ist ein Hersteller von Fein- und Feinstdrähten. Das Unternehmen fertigt Lackdrähte (Enamelled Wire), Selfbonding Wire, Litzen (Litz Wire) sowie vollisolierte Drähte und produziert zusätzlich Polyimid-Tubes und Spezial-Medizin-Drähte über die Tochter Elektrisola Medical Technologies in den USA. Die Fertigung umfasst Drahtziehen bis zu Einzeladern von 0,008 mm, die eigene Entwicklung und den Bau von Feindraht-Emailliermaschinen sowie die Verseilung von bandierten, profilierten und extrudierten Litzen. Als Leitermaterialien kommen Kupfer, Aluminium, legierte Drähte (CuNi10, CuSn, CuMg) sowie kupferplatierter Aluminiumdraht (CCA/HTCCA) zum Einsatz; die Isolation erfolgt mit Lacken auf Polyurethan-, Polyesterimid-, Polyamidimid- und Polyimid-Basis. Die Gruppe betreibt zehn Werke in sieben Ländern auf drei Kontinenten und 20 Verkaufsbüros in elf Ländern; der Hauptsitz mit Produktion, Lager und Vertrieb liegt in Reichshof-Eckenhagen, Deutschland.
- Standort
- Reichshof-Eckenhagen
- Verfahren
- Drahtziehen (Feindraht/Feinstdraht), Drahtemaillierung (Lackdraht-Herstellung, Feindraht-Emailliermaschinen), Selfbonding Wire (selbstverlötbare/isolierende Beschichtung), Litzenfertigung (Verseilen, taped/profiled/extruded litz wire), Fully Insulated Wire (zusätzliche Isolierung: Umspinnung, Extrusion, Bandierung), Polyimide Tubing und specialty medical wires, Kontaktierungstechnologien für Litzen: Löten (Tauch-/Fluss-/Hand-/Wellenlöten), Kontaktierung: Crimpen (vorisoliert)
- Werkstoffe
- Cu (copper wire), ITW (increased tension wire), HTW (high tension wire), XHTW (extra high tension wire), Cu/Ag (silver plated copper wire), Al (aluminum wire), CCA (copper clad aluminum wire), HTCCA (high tension copper clad aluminum wire)
- Zertifikate
- ISO 9001:2015, IATF 16949:2016, ISO 14001:2015, ISO 50001:2018, ISO 9001, IATF 16949, ISO 14001, ISO 13485 (Standort Schweiz), ISO 45001 (Standorte Italien, Malaysia), VDE Produktzertifizierung EFOLIT, ISO 50001, ISO 13485, ISO 45001
- Gegründet
- 1948
- Branchen
- Elektronikindustrie, Automotive, Medizintechnik, Solarindustrie
- 01
Drahtziehen (Blankdraht)
- 02

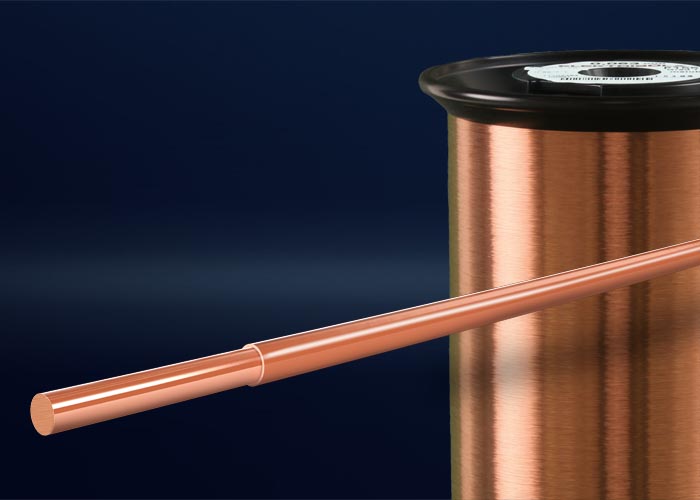

Drahtemaillierung (Grundlack, Decklack, Backlack)
- 03

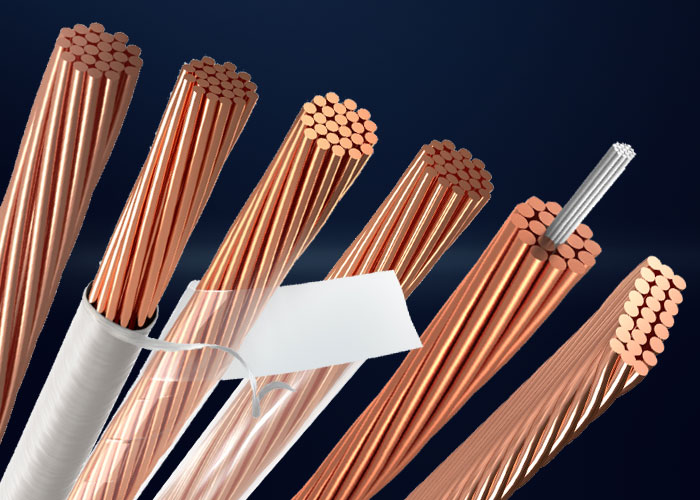

Litzenfertigung (Verseilen, Bandieren, Profilieren, Extrudieren)
- 04
Kontaktierung (Löten, Crimpen, Schweißen)
- 05
Prüfung und Laboranalyse (RoHS/REACH)
Leitermaterialien und Lacke
Kupferdraht (Cu, ITW, HTW, XHTW, SHTW, EHTW, RCW)
Standardleiter mit variantenweise erhöhter Zugfestigkeit für Lackdrähte und Litzen.
Versilberter Kupferdraht
Für Anwendungen mit erhöhten Anforderungen an Leitfähigkeit und Korrosionsbeständigkeit.
Aluminiumdraht (Al, CCA, HTCCA, ICCA)
Leichter Leiter, auch als kupferplattierter Aluminiumdraht mit erhöhter Zugfestigkeit.
CuNi10 (Kupfer-Nickel-Legierung)
Legierter Blankdraht für spezielle elektrische Anwendungen.
CuSn (Kupfer-Zinn-Legierung)
Legierter Blankdraht für Sonderanwendungen.
CuMg (Kupfer-Magnesium-Legierung)
Legierter Blankdraht mit hoher Festigkeit.
Polyurethan-Isolationslack (P130–G180)
Basislack für Lackdrähte mit guten Löteigenschaften.
Polyesterimid-Isolationslack (E180, A200)
Für höhere thermische Beanspruchung der Lackisolation.
Polyamidimid-Isolationslack (I220, AI210)
Für höchste thermische und mechanische Anforderungen.
Polyimid-Isolationslack (ML240) und Polyimid-Tubes
Höchste Temperaturbeständigkeit, auch als Schlauchmaterial für Medizintechnik.

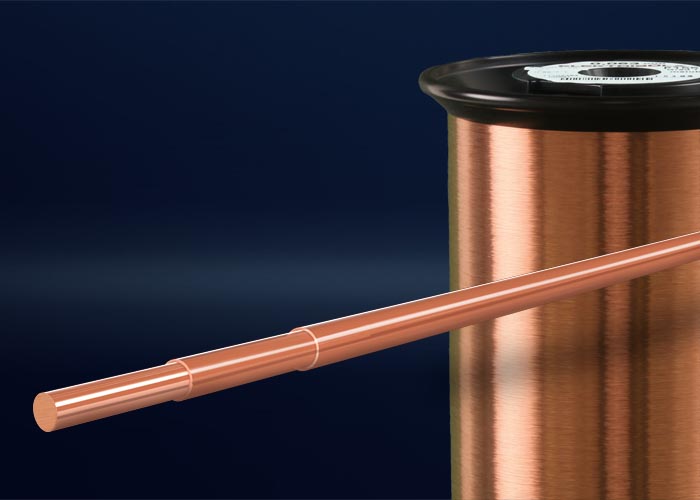

Selfbonding-Backlacke (Butybond, Solabond, Thermobond)
Ermöglichen das Verbinden der Windungen ohne Zusatzklebstoff beim Spulenwickeln.
Standorte

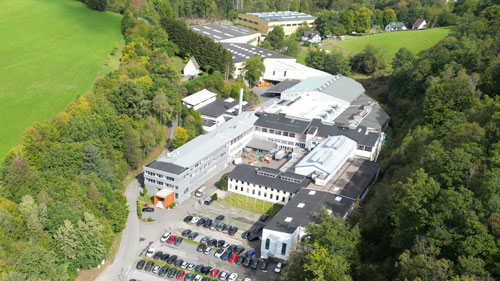

Reichshof-Eckenhagen
DEHauptsitz, Produktion, Lager und Vertrieb
- Werkstoffe
- Cu, Al, CCA, Legierungen, Lackdrähte, Litzen
- Feindraht-Emailliermaschinen (Eigenentwicklung)
- Verseilmaschinen für bandierte, profilierte und extrudierte Litzen

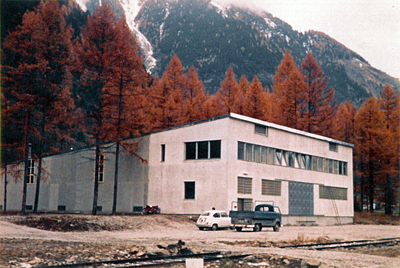

Molini di Tures (Campo Tures)
ITProduktion und Lager (Elektrisola Atesina S.r.l.)
- Werkstoffe
- Cu, Lackdrähte
- Feindraht-Emailliermaschinen

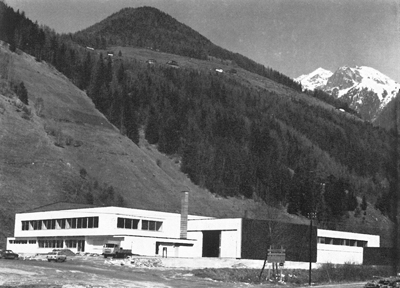

Valle Aurina (Lutago)
ITProduktion / Drahtziehen (Elektrisola Atesina S.r.l. II)
- Werkstoffe
- Cu, Al, Cu/Ag, CCA, CuNi10, CuSn, CuMg
- Drahtziehmaschinen (bis 0,008 mm)

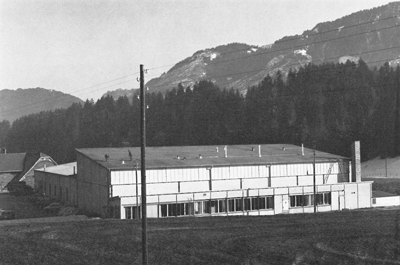

Escholzmatt
CHProduktion, Lager und Vertrieb (Elektrisola Feindraht AG)
- Werkstoffe
- Cu, Feinstdraht, Hochfest-Leitermaterialien (HTCCA)
- Feindraht-Emailliermaschinen
Achères
FRLager und Vertrieb (Elektrisola France)
Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Drahtziehen (Feindraht/Feinstdraht)Umformung | – | – | – | – | Cu, Al, Cu/Ag, CCA, CuNi10, CuSn, CuMg |
| Drahtemaillierung (Lackdraht-Herstellung, Feindraht-Emailliermaschinen)Oberfläche | – | – | – | – | Cu, Al, CCA, Cu/Ag |
| Selfbonding Wire (selbstverlötbare/isolierende Beschichtung)Oberfläche | – | – | – | – | Cu |
| Litzenfertigung (Verseilen, taped/profiled/extruded litz wire)Fügen | – | – | – | – | Cu, Al, CCA |

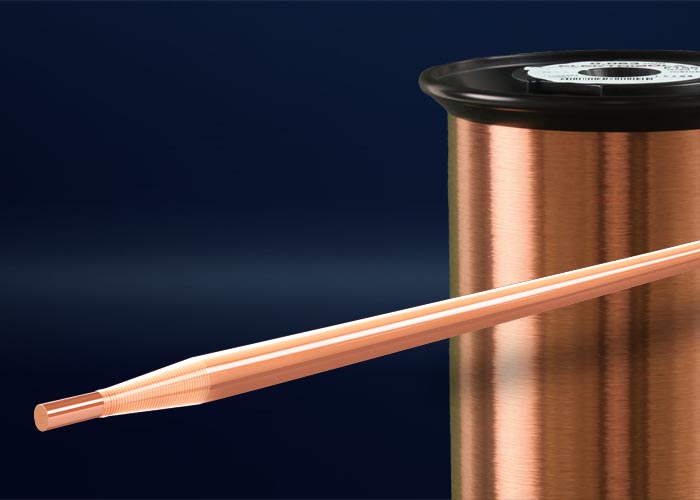

| Fully Insulated Wire (zusätzliche Isolierung: Umspinnung, Extrusion, Bandierung)Oberfläche | – | – | – | – | Cu |
| Polyimide Tubing und specialty medical wiresKunststoff | – | – | – | – | Kunststoff (Polyimid), Cu |
| Kontaktierungstechnologien für Litzen: Löten (Tauch-/Fluss-/Hand-/Wellenlöten)Fügen | – | – | – | – | Cu, Al, CCA |
| Kontaktierung: Crimpen (vorisoliert)Fügen | – | – | – | – | Cu |
| Kontaktierung: Schweißen (Thermokompression, Widerstand, Ultraschall)Fügen | – | – | – | – | Cu, Al, CCA |
| Kontaktierung: Mechanisches Abisolieren (Bürsten, Entfernen von Isolation)Fügen | – | – | – | – | Cu |
| Laboranalytik (RoHS/REACH-Prüfung von Werkstoffen)Prüfung | – | – | – | – | Cu, Al, CCA |
3 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Feindraht-Emailliermaschinen (Eigenentwicklung) | Elektrisola (eigenes Design und Bau) | – | – | – | Reichshof-Eckenhagen, Deutschland |
| Drahtziehmaschinen (Ziehmaschinen für Feindraht, bis 0.008 mm) | – | – | – | – | Reichshof-Eckenhagen / Lutago, Italien |
| Litzenmaschinen (Verseilmaschinen, bandiert/profiliert/extrudiert) | – | – | – | – | Eckenhagen (ab 2002-2005), Malaysia (ab 2007), Hangzhou (ab 2009) |
Zusatzleistungen
Qualität und Zertifizierung
Alle Elektrisola-Werke sind nach ISO 9001, IATF 16949 und weiteren Normen zertifiziert; die Produkte sind UL-zugelassen und werden regelmäßig durch unabhängige Laboranalysen auf RoHS- und REACH-Konformität geprüft.
| Nachweis | Reichshof-Eckenhagen | Molini di Tures (Campo Tures) | Escholzmatt |
|---|---|---|---|
| ISO 9001 | |||
| IATF 16949 | |||
| ISO 14001 | |||
| ISO 50001 | |||
| ISO 13485 | |||
| ISO 45001 |
