Instandsetzung und Wickelei von Elektromotoren, Pumpen sowie Auswuchtdienst am Niederrhein.
Elektromotoren Scholz GmbH
ViersenNeu auf Amplifa
Über Uns

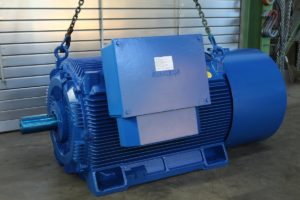

Die Elektromotoren Scholz GmbH wurde 1946 gegründet und ist am Standort Viersen auf dem Niederrhein im Elektromaschinenbau tätig. Das Unternehmen bietet die Komplettlösung für die Instandsetzung elektrischer Antriebe: Reparatur von Dreh- und Gleichstrommotoren bis Baugröße 500 bzw. 5 t Stückgewicht, Neu- und Umwicklung, Pumpen- und Rührwerksinstandsetzung auch in Ex-geschützter Ausführung sowie elektronisches Auswuchten von Rotoren, Lüftern, Riemenscheiben und Walzen. Ergänzt wird das Leistungsspektrum durch pyrolytische Reinigung, Strahlen, Dreh- und Fräsarbeiten, Schlosserei mit Schweißarbeiten, Lackierung sowie Montagearbeiten vor Ort mit 24-Stunden-Notdienst. Neben der klassischen Ankerwickelei wurden der Elektromotorengroßhandel, die Auswuchttechnik und die zustandorientierte Instandhaltung mit Maschinendiagnostik und Schwingungsanalyse schrittweise aufgebaut. 13 Fachkräfte arbeiten auf ca. 1300 m² Nutzfläche; Kunden sind unter anderem Papierfabriken und kommunale Kläranlagen. Als Servicepartner für VEM, Xylem/Flygt, SEW und Prüftechnik vertritt das Unternehmen ein herstellerübergreifendes Servicenetz.
- Standort
- Viersen
- Verfahren
- Instandsetzung und Wickelei von elektrischen Maschinen (Drehstrom- und Gleichstrommotoren bis, Neu- und Umwicklung von Drehstrom- und Gleichstrommaschinen, Tauchtränkung und Ofentrocknung (auch, Pyrolytische Reinigung (Entisolierung von Wicklungen im Reinigungsofen, auch als Lohnarbeit), Strahlen mit Korund und Glasperlen (Strahlanlage, Kranbeladung von der Seite), Dampfstrahlen und Trocknen im Trockenofen (Statoren, Polgehäuse, Anker); Reinigung mit, Spritzlackieren von Antrieben nach Abschlussprüfung, Metallisches Aufspritzen eingelaufener Lagerstellen, Ausbüchsen eingelaufener Lagerschilder
- Werkstoffe
- Kupfer (Wickeldrähte), Gießharz, Korund (Strahlmittel), Glasperlen (Strahlmittel), Tränklack Iso-Klasse H
- Zertifikate
- Autorisierter Servicepartner der VEM-Gruppe (auditierte Werkstatt,, Autorisierter Servicepartner VEM (auditierte Werkstatt), Amtlich anerkannte befähigte Person für Ex-Abnahme
- Gegründet
- 1946
- Mitarbeiter
- 13
- Branchen
- Papierindustrie, Kommunale Kläranlagen / Abwasser, Elektromaschinenbau, Antriebstechnik, Papierindustrie (Spezialisierung Stillstandsunterstützung Papierfabriken), Kommunale Kläranlagen/Abwasser
- 01
Elektrische Prüfung (Stosspannung)
- 02

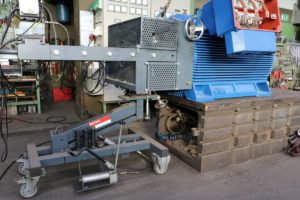

Demontage
- 03

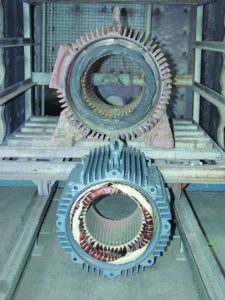

Entisolierung (pyrolytischer Ofen)
- 04

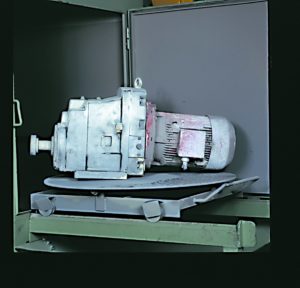

Teilereinigung / Strahlen
- 05

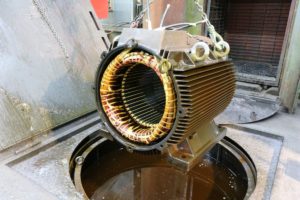

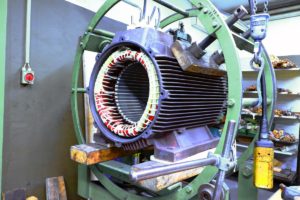

Wickelei / Tränkung und Trocknung
- 06
Mechanische Arbeiten (Drehen, Fräsen, Ausbüchsen)
- 07
Montage
- 08
Abschlussprüfung, Lackierung, Lieferung bzw. Montage vor Ort
Werkstoffe & Verfahren

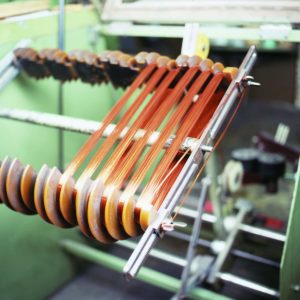

Kupfer (Wickeldrähte)
Werkstoff der Neu- und Umwicklungen von Dreh- und Gleichstrommaschinen.
Gießharz
Wird bei kleineren Statoren eingesetzt, wenn besonders schnelle Tränkung erforderlich ist.
Tränklack Iso-Klasse H
Tauchtränkung der Wicklungen mit anschließender Ofentrocknung, auch in Wärmebeständigkeitsklasse H.
Korund (Strahlmittel)
Strahlmittel zur Entfernung fester Verschmutzungen auf Motorbauteilen.
Glasperlen (Strahlmittel)
Schonendes Strahlen von Bauteilen auf der kranbeladbaren Strahlanlage.
Standorte

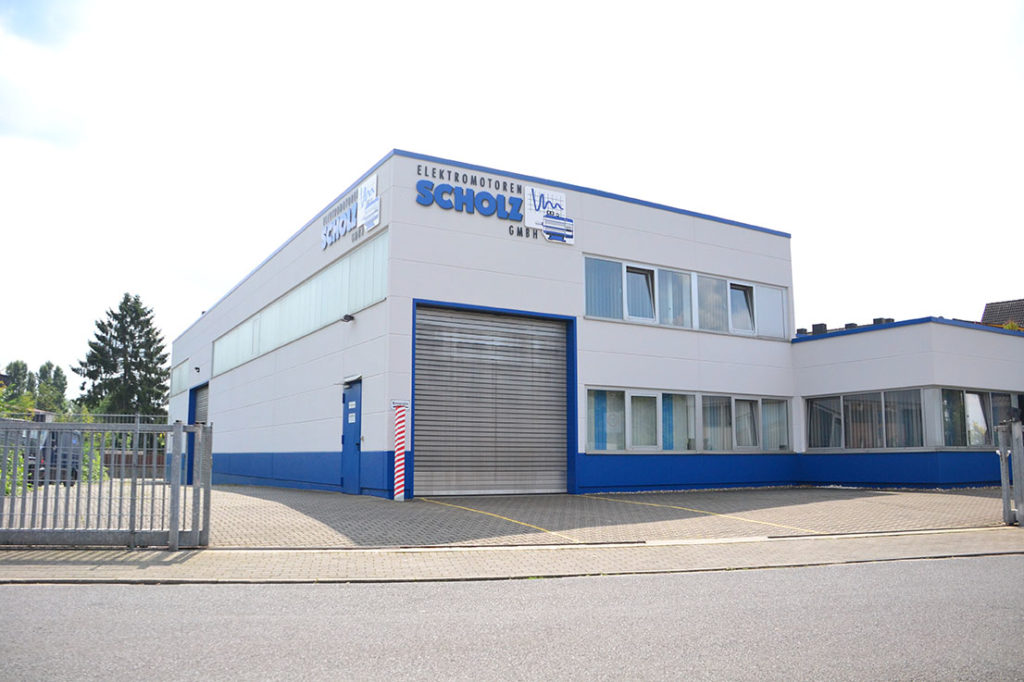

Viersen
DEHauptsitz, Reparaturwerkstatt, Großhandelslager
- Stückgewicht / Größe
- Reparaturen bis 5 t; Rotoren bis 5000 mm Länge, 2000 kg,
- Losgröße
- Einzelreparaturen und Lohnarbeit
- Werkstoffe
- Kupferwicklungen, Gießharz, Tränklack Iso-Klasse H

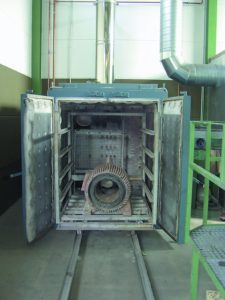

- Pyrolytischer Reinigungsofen (Ofenkammer 1210x1020x1190 mm, bis 440 °C)

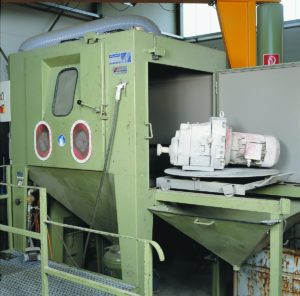

- Strahlanlage Korund/Glasperlen mit Seitenkranbeladung
- Drehmaschinen bis 860 mm Durchmesser
- Vertikalpresse 100 t
- Fahrbare elektrohydraulische Horizontalpresse 50 t
- Krananlage bis 5 t
- Kranwagen 1 t bei 10 m Hub / 16 m Ausladung
- Wickelmaschinen
- Trockenofen (Tauchtränkung, Iso-Klasse H)
- Computergesteuerte Wuchtmaschinen
- Stosspannungsprüfgerät Baker bis 12 kV
- Laser-Ausrichtgerät Prüftechnik OPTALIGN PLUS
- FFT-Analysegerät Prüftechnik VIBXPERT
- Induktionserwärmungsgerät
- Hochdruckreiniger / Kaltreiniger-Waschplätze
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Instandsetzung und Wickelei von elektrischen Maschinen (Drehstrom- und Gleichstrommotoren bisMontage | – | – | 5 t | – | Kupfer (Wicklungen), Isolationsmaterial Iso-Klasse H |
| Neu- und Umwicklung von Drehstrom- und Gleichstrommaschinen, Tauchtränkung und Ofentrocknung (auchMontage | – | – | – | – | Kupferdrähte, Gießharz, Tränklack (Iso-Klasse H) |
| Pyrolytische Reinigung (Entisolierung von Wicklungen im Reinigungsofen, auch als Lohnarbeit)Oberfläche | – | 1210 mm × 1020 mm × 1190 mm | – | – | – |
| Strahlen mit Korund und Glasperlen (Strahlanlage, Kranbeladung von der Seite)Oberfläche | – | – | – | – | Metallische Motorbauteile |
| Dampfstrahlen und Trocknen im Trockenofen (Statoren, Polgehäuse, Anker); Reinigung mitOberfläche | – | – | – | – | – |
| Spritzlackieren von Antrieben nach AbschlussprüfungOberfläche | – | – | – | – | – |
| Metallisches Aufspritzen eingelaufener LagerstellenOberfläche | – | – | – | – | Metalle (Aufspritzmaterial) |
| Ausbüchsen eingelaufener LagerschilderZerspanung | – | – | – | – | – |
| Dreharbeiten (Drehmaschinen, Werkstücke bis 860 mm Durchmesser)Zerspanung | – | 860 mm Durchmesser | – | – | – |
| Kollektorfräsarbeiten und Nuten von RotorenZerspanung | – | – | – | – | – |
| Schlosserei / Spezialanfertigungen mit gängigen SchweißverfahrenFügen | – | – | – | – | – |

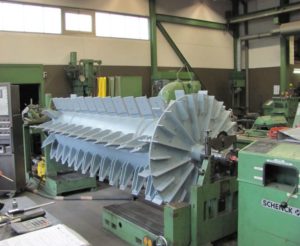

| Elektronisch gesteuertes Auswuchten von Rotoren, Lüftern, Riemenscheiben und Walzen (auchPrüfung | – | 5000 mm × 2170 mm Durchmesser | 2000 kg | – | – |
| Betriebswuchten vor Ort (nachwuchten im eingebauten Zustand)Prüfung | – | – | – | – | – |

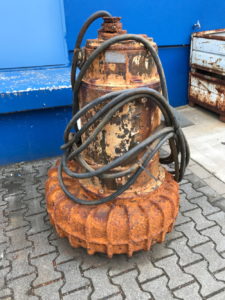

| Pumpeninstandsetzung: Überholung, Abdichtung, Wickelei von Pumpen, Tauchpumpen und Rührwerken (auchMontage | – | – | – | – | – |
| Wartung von Tauchpumpen vor Ort (mit Kranwagen, 1 t bei 10 m Höhe / 16 m Ausladung)Montage | – | – | 1 t | – | – |
| Reparatur explosionsgeschützter Motoren (Zündschutzarten ex d, Ex e, ex; Tauchmotorpumpen,Prüfung | – | – | – | – | – |
| Laserausrichten von Wellen, Kupplungen und Riemenscheiben (Genauigkeit 1/1000 mm)Montage | 1/1000 mm | – | – | – | – |

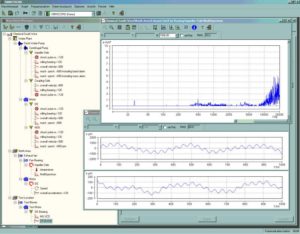

| Maschinenzustandsdiagnose / Schwingungs- und Frequenzanalyse (FFT), Wälzlagerdiagnose, ConditionPrüfung | – | – | – | – | – |

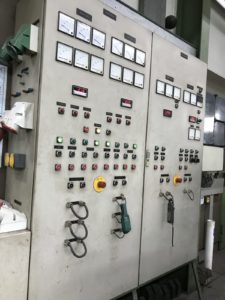

| Elektrische Prüfung im Prüffeld: Stosspannungsprüfung der Motorwicklung bis 12 kVPrüfung | – | – | – | – | – |
| Montagearbeiten vor Ort (Ausbau, Einbau, Laser-Ausrichten von Motoren, Pumpen und Getrieben; An-Montage | – | – | – | – | – |
| Elektromotorengroßhandel (Verkauf Neumotoren, Ersatzteile, Modifikationen an Lagermotoren,Engineering | – | – | Baugröße 250 (IE3 lagerhaltig) | – | – |
15 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Reinigungsofen (pyrolytisch) | Pollution Control | 1 | Ofenkammer 1210x1020x1190 mm, bis 440 °C | – | Viersen |
| Strahlanlage (Korund/Glasperlen, Seitenkranbeladung) | – | 1 | – | – | Viersen |
| Drehmaschine | – | – | Werkstücke bis 860 mm Durchmesser (auch modifiziert für Kollektorfräsarbeiten) | – | Viersen |
| Vertikalpresse | – | 1 | 100 t | – | Viersen |
| Horizontapresse (fahrbare elektrohydraulische Presse) | – | 1 | 50 t | – | Viersen |
| Krananlage | – | – | bis 5 t | – | Viersen |
| Kranwagen | – | 1 | 1 t bei 10 m Hub bei 16 m Ausladung | – | Viersen |
| Wickelmaschinen | – | – | – | – | Viersen |
| Trockenofen (Wicklungstrocknung, Tauchtränkung, auch Iso-Klasse H) | – | – | – | – | Viersen |
| Wuchtmaschine (computergesteuert) | – | – | Rotoren bis 5000 mm Länge, 2000 kg, max. 2170 mm Durchmesser | – | Viersen |
| Stosspannungsprüfgerät | Baker | – | Prüfung zerstörungsfrei bis 12 kV | – | Viersen |
| Laser-Ausrichtgerät OPTALIGN PLUS | Prüftechnik OPTALIGN PLUS | – | Genauigkeit 1/1000 mm | – | Viersen |
| FFT-Analysegerät / Datensammler VIBXPERT (Schwingungsanalyse, Betriebswuchten) | Prüftechnik VIBXPERT | – | – | – | Viersen |
| Induktionserwärmungsgerät (Aufziehen von Lagern und Kupplungen) | – | – | – | – | Viersen |
| Hochdruckreiniger / Kaltreiniger-Waschplätze | – | – | – | – | Viersen |
Zusatzleistungen
Referenzkunden
Qualität

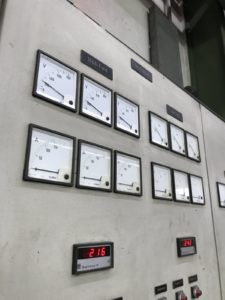

Im modernen Prüffeld wird die Wicklung mit einem Stosspannungsprüfgerät der Firma Baker zerstörungsfrei bis 12 kV geprüft; Windungsschlüsse werden frühzeitig aufgedeckt. Die Werkstatt ist von der VEM-Gruppe als autorisierter Servicepartner auditiert; Schwingungsdiagnose folgt der Level-1/Level-2-Strategie nach ISO 10816-3.
| Nachweis | Viersen |
|---|---|
| Autorisierter Servicepartner VEM (auditierte Werkstatt) | |
| Amtlich anerkannte befähigte Person für Ex-Abnahme |
Historie
- 1946
Beginn der Tätigkeit der Elektromotoren Scholz GmbH im Elektromaschinenbau; schrittweiser Aufbau von Großhandel, Auswuchttechnik und zustandorientierter Instandhaltung neben der klassischen Ankerwickelei.
- 2016
Ernennung zum autorisierten Servicepartner der VEM-Gruppe mit auditiertem Werkstattstandard in Dresden am 24. Februar 2016.
