Fertigung von Ultraschall- und Dampfstrahl-Reinigungsanlagen, -geräten, Messtechnik und Reinigungschemie in Singen
ELMA Schmidbauer GmbH
Singen (Hohentwiel) · Mühlhausen-EhingenNeu auf Amplifa
Reinigungstechnologie aus Singen seit 1948
Die ELMA Schmidbauer GmbH entwickelt und fertigt seit 1948 Reinigungstechnologie am Standort Singen (Hohentwiel). Zum Portfolio gehören industrielle Ultraschall-Reinigungsanlagen (Elmasystem Core, Nano, Evo und Neo) mit Frequenzen von 25 bis 130 kHz, multifrequenzfähige Ultraschall-Standgeräte (Elmasonic), Dampfstrahlreinigungsgeräte (Elmasteam) mit bis zu 8 bar, Mehrkammer-Maschinen für die Uhren- und Kleinteilereinigung (Elmasolvex) sowie das Kavitationsmessgerät Elmasense Cavicheck. Ergänzt wird das Programm durch eigene Reinigungschemie (Elmaclean), die im Werk Mühlhausen-Ehingen hergestellt wird. Zur Wertschöpfung zählen Engineering, Anlagenbau, Blech- und Teilefertigung sowie Reinigungschemikalienherstellung. Die Lösungen kommen in Medizintechnik, Photonik und Optik, Elektronik, Energie- und Antriebstechnik, der Präzisionsfertigung sowie der Uhren- und Schmuckindustrie zum Einsatz. Das familiengeführte Unternehmen beschäftigt über 300 Mitarbeitende und fertigt vollständig in Deutschland, unter anderem für Reinraumanwendungen im Nanometerbereich.
- Standort
- Singen (Hohentwiel)
- Verfahren
- Ultraschallreinigung (industriell), Ultraschallreinigung mit Frequenzen 25–130 kHz (Anlagen, Single & Multi), Dampfstrahlreinigung (bis 8 bar, Nass-/Trockendampf, bis 160 °C, chemiefrei), Lösemittel- und wässrige Reinigung im Rotations-/Oszillationsverfahren (Uhrwerkreinigung), Vakuum-Ultraschallreinigung mit Lösemitteln (Ex-geschützt, Flammpunkt >= 12°C), Warmluft-/Vakuum-/Infrarot-Trocknung (HEPA-Filter verfügbar), High-Purity-Reinigungsanlagen für Reinräume (partikuläre und filmische Verunreinigungen bis, Gerätequalifizierung/-messung (Kavitationsmessung mit Elmasense Cavicheck, Re-Qualifizierung)
- Werkstoffe
- Edelstahl, Aluminium, Buntmetalle, Edelmetalle, Kunststoffe, Metall (industrielle Bauteile), Kunststoff
- Zertifikate
- ISO 13485, ISO 14001
- Gegründet
- 1948
- Mitarbeiter
- 300+ (über 270/über
- Branchen

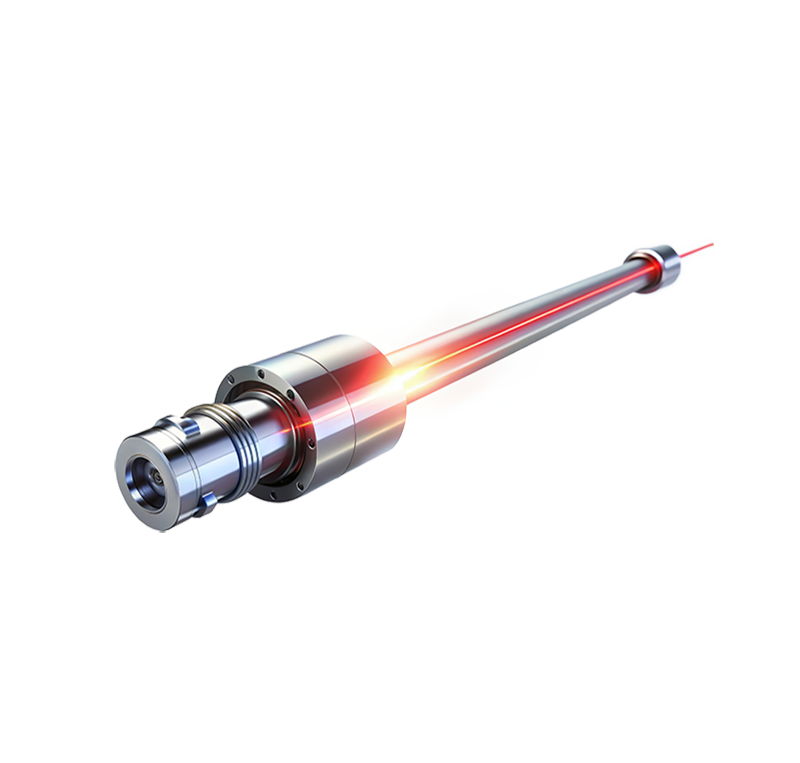

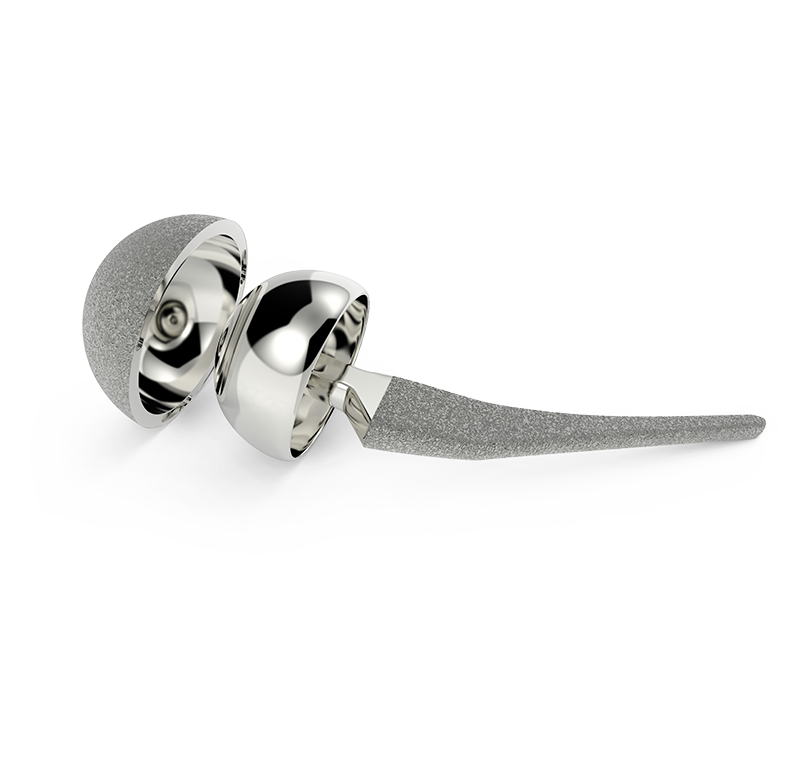

- Medizintechnik, Photonik & Optik, Elektronik, Energie- & Antriebstechnik, Präzisionsteile, Uhren & Schmuck
- 01
Engineering und Konstruktion
- 02
Blech- und Teilefertigung
- 03
Anlagenbau und Gerätetechnik
- 04
Herstellung von Reinigungschemikalien
- 05
Qualifizierung, Prüfung und Service
Werkstoffe und Verfahren
Edelstahl
Werkstoff für Schwingwannen, Reinigungskörbe und Warenträger mit erhöhter Wandstärke für lange Lebensdauer
Aluminium
Reinigungsgut, das schonend per Dampfstrahl gereinigt wird
Buntmetalle
Einsatz als Reinigungsgut in Dampfstrahl- und Ultraschallverfahren
Edelmetalle
Reinigung von Edelmetallteilen, insbesondere in der Uhren- und Schmuckreinigung
Kunststoff
Reinigung von Kunststoffbauteilen mit wässrigen Medien und Dampf
Metall (industrielle Bauteile)
Industrielle Komponenten für Ultraschallreinigung von 25 bis 130 kHz
Fertigungsstandorte
Singen (Werk 1)
DEHauptsitz, Geräte- und Anlagenfertigung
- Werkstoffe
- Edelstahl
- Industrielle Ultraschall-Reinigungsanlagen Elmasystem Core/Nano/Evo/Neo (25–160 l Becken, Korbgewichte 8/15/35 kg)
- Multifrequenz-Ultraschall-Standgeräte Elmasonic xtra ST (28,8–245,1 l)
- Dampfstrahlreinigungsgeräte Elmasteam (4–8 bar)

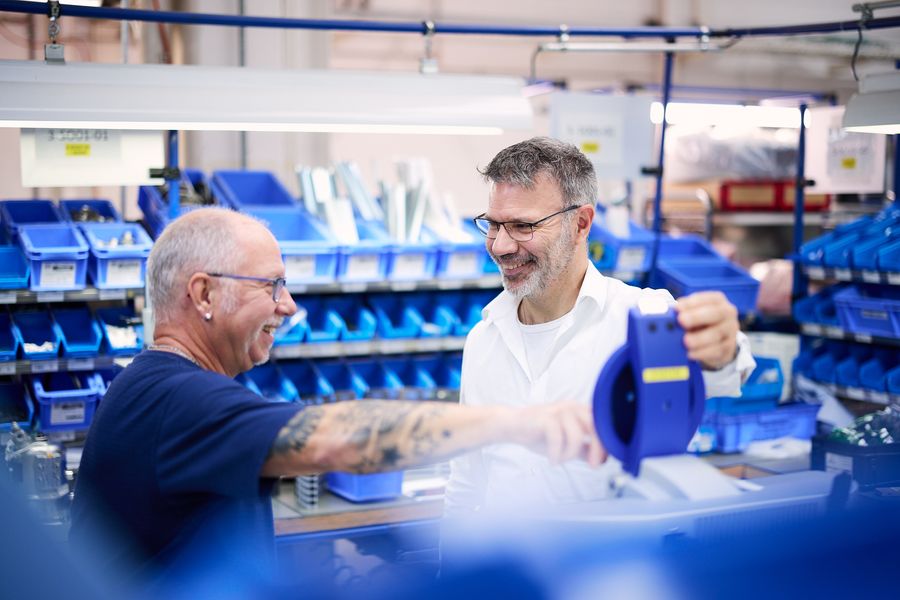

- Mehrkammer-Reinigungsmaschinen Elmasolvex SE/RM/VA

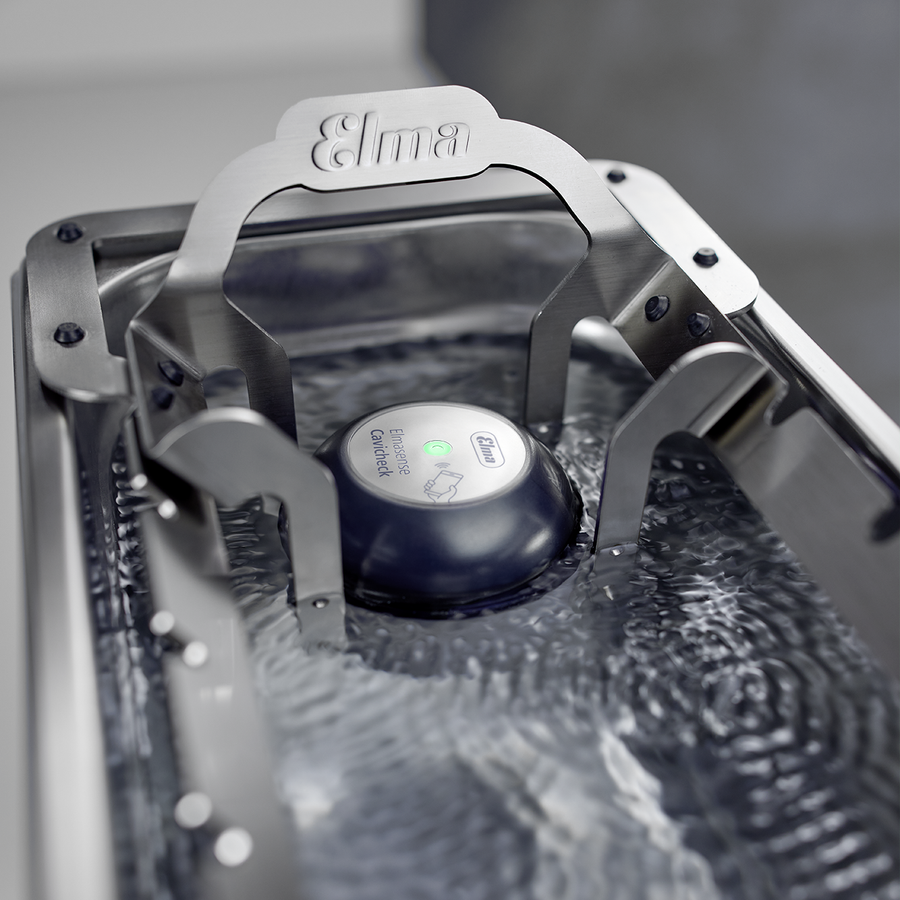

- Kavitationsmessgerät Elmasense Cavicheck
Singen (Werk 2)
DEBlech- und Teilefertigung
- Werkstoffe
- Edelstahl

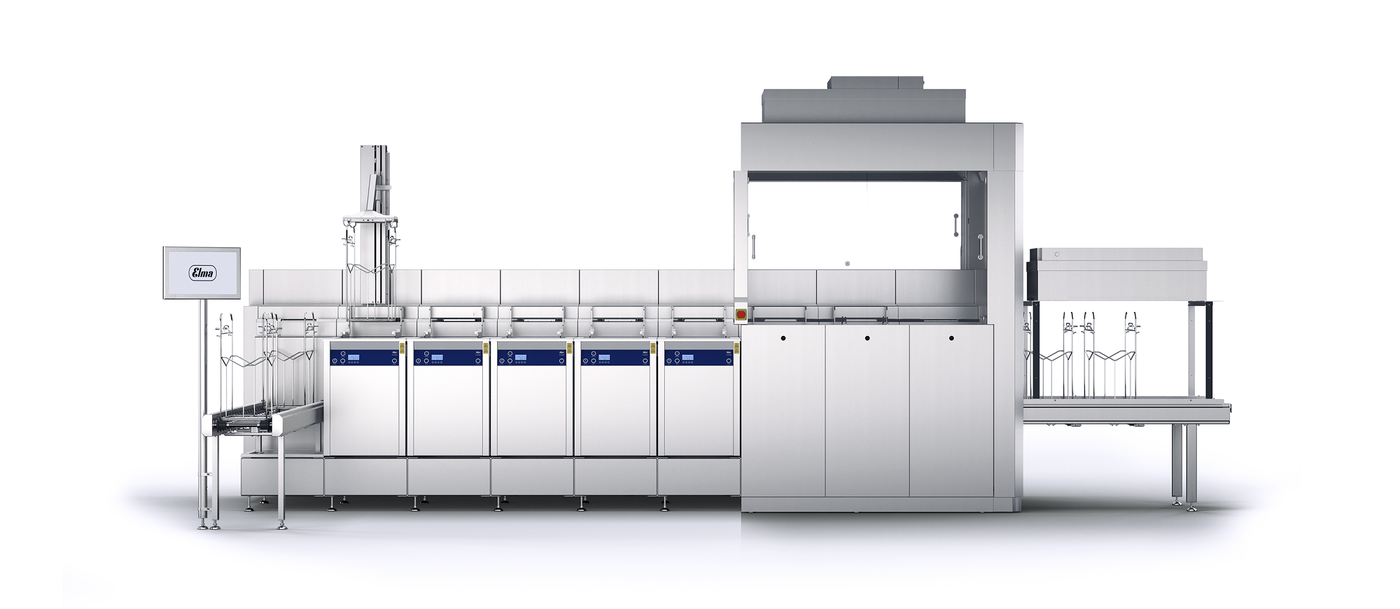

Singen (Werk 6)
DEAnlagenbau
- Stückgewicht / Größe
- Korbgrößen 25/55/80/160 l; Korbgewichte 8/15/35 kg
- Werkstoffe
- Edelstahl
- Elmasystem-Module für vollautomatische Reinigungsanlagen mit IPC-Steuerung
- Warentransportsysteme (manuell, semi- oder vollautomatisch)
- Trocknungsanlagen (Warmluft, Vakuum, Infrarot, HEPA-Filter)

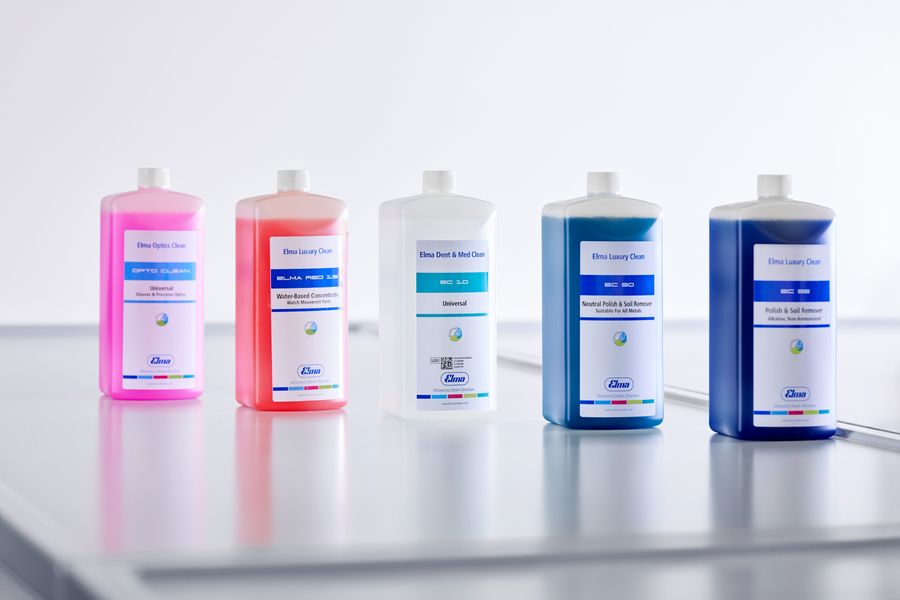

Mühlhausen-Ehingen (Werk 3)
DEChemische Fertigung
Elma Suisse
CHVertriebs- und Service-Niederlassung
Geräte, Anlagen und Reinigungsgut

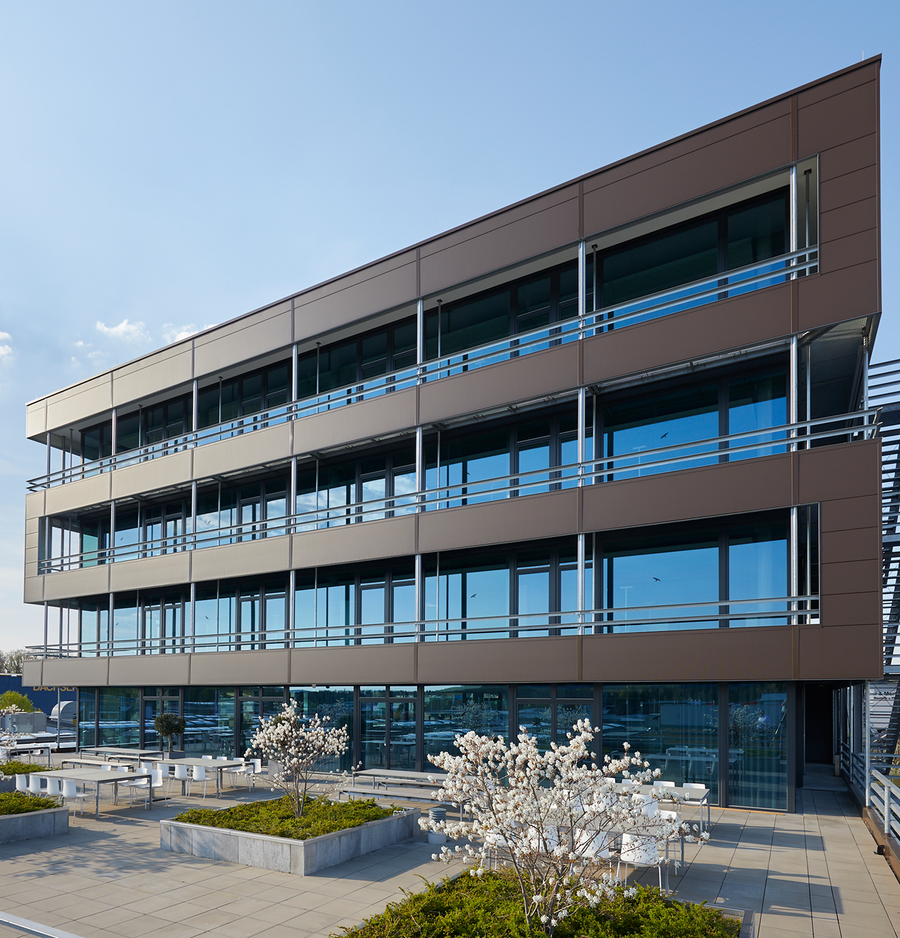

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Ultraschallreinigung (industriell)Oberfläche | – | – | – | – | Metall, Kunststoff, Edelstahl, Aluminium, Bunt- und Edelmetalle |
| Ultraschallreinigung mit Frequenzen 25–130 kHz (Anlagen, Single & Multi)Oberfläche | – | – | – | – | Metall, Kunststoff |
| Dampfstrahlreinigung (bis 8 bar, Nass-/Trockendampf, bis 160 °C, chemiefrei)Oberfläche | – | – | – | – | Edelstahl, Aluminium, Bunt- und Edelmetalle, Kunststoffe |
| Lösemittel- und wässrige Reinigung im Rotations-/Oszillationsverfahren (Uhrwerkreinigung)Oberfläche | – | – | – | – | Metall |
| Vakuum-Ultraschallreinigung mit Lösemitteln (Ex-geschützt, Flammpunkt >= 12°C)Oberfläche | – | – | – | – | Metall |
| Warmluft-/Vakuum-/Infrarot-Trocknung (HEPA-Filter verfügbar)Oberfläche | – | – | – | – | – |
| High-Purity-Reinigungsanlagen für Reinräume (partikuläre und filmische Verunreinigungen bisOberfläche | – | – | – | – | – |
| Gerätequalifizierung/-messung (Kavitationsmessung mit Elmasense Cavicheck, Re-Qualifizierung)Prüfung | – | – | – | – | – |
| Herstellung von Reinigungschemikalien (Elmaclean, elma wf pro, elma suprol pro)Engineering | – | – | – | – | – |
| Entwicklung und Anlagenbau (Reinigungsanlagen, Blech- und Teilefertigung)Engineering | – | – | – | – | – |
10 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

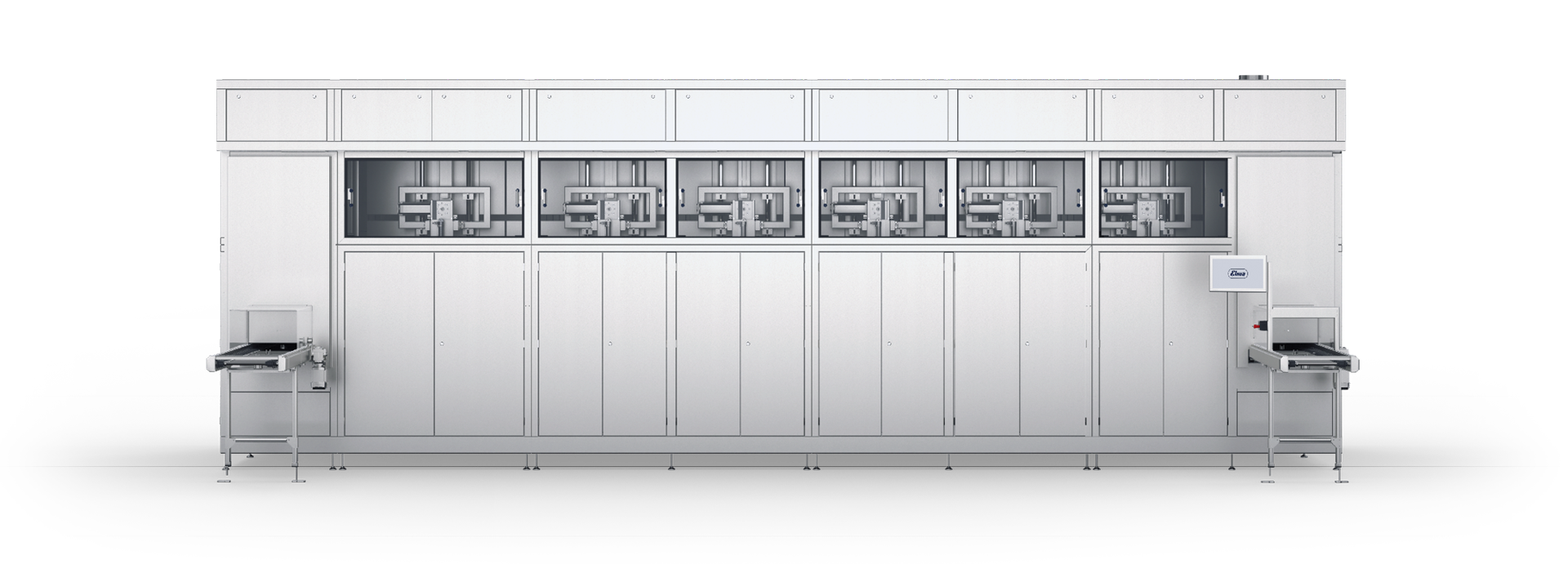

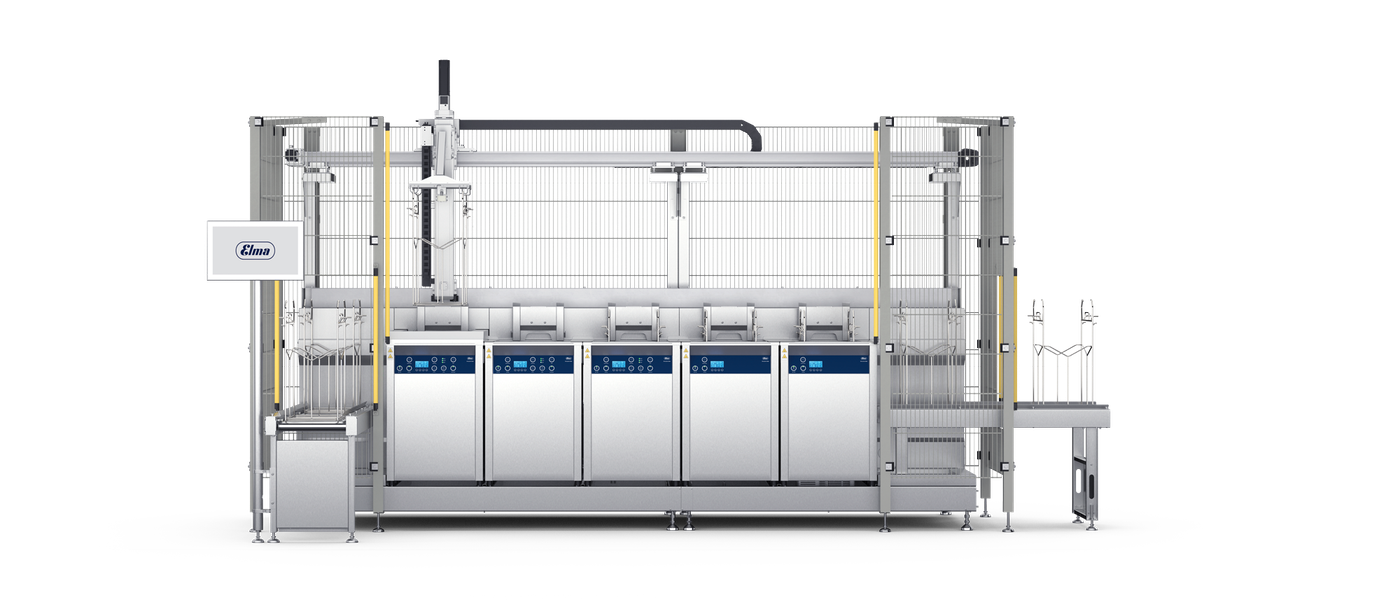

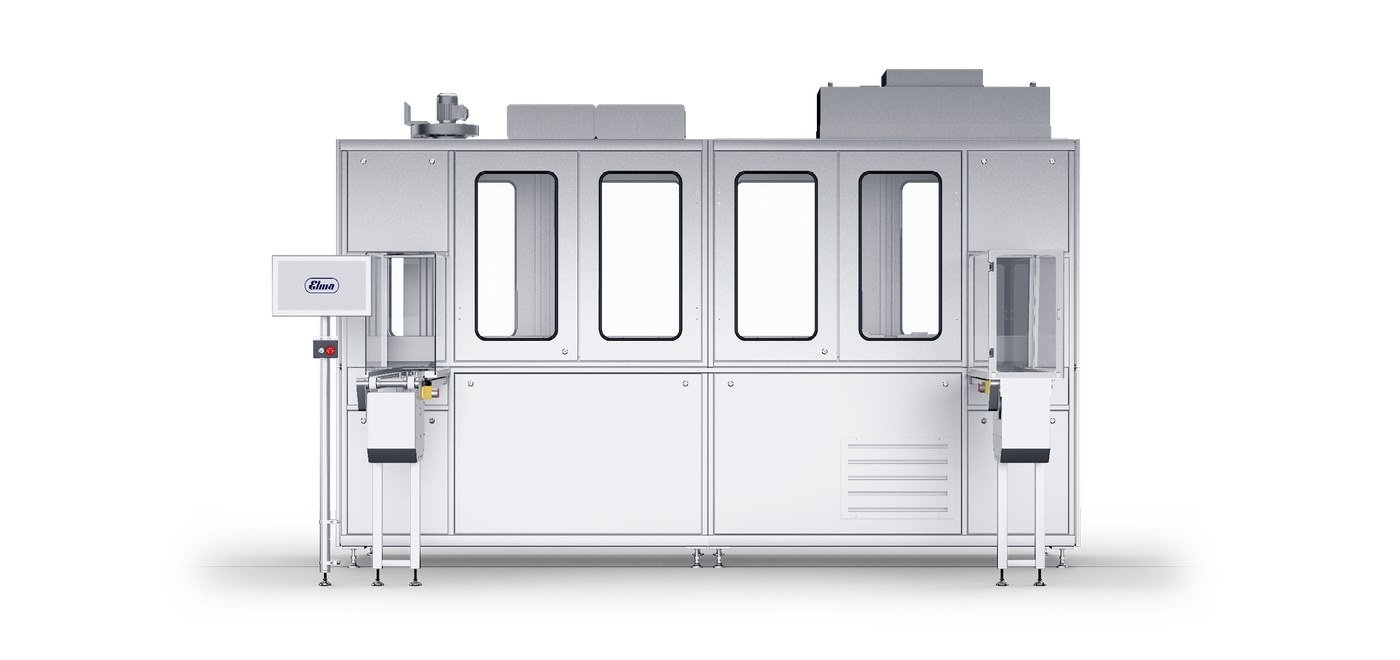

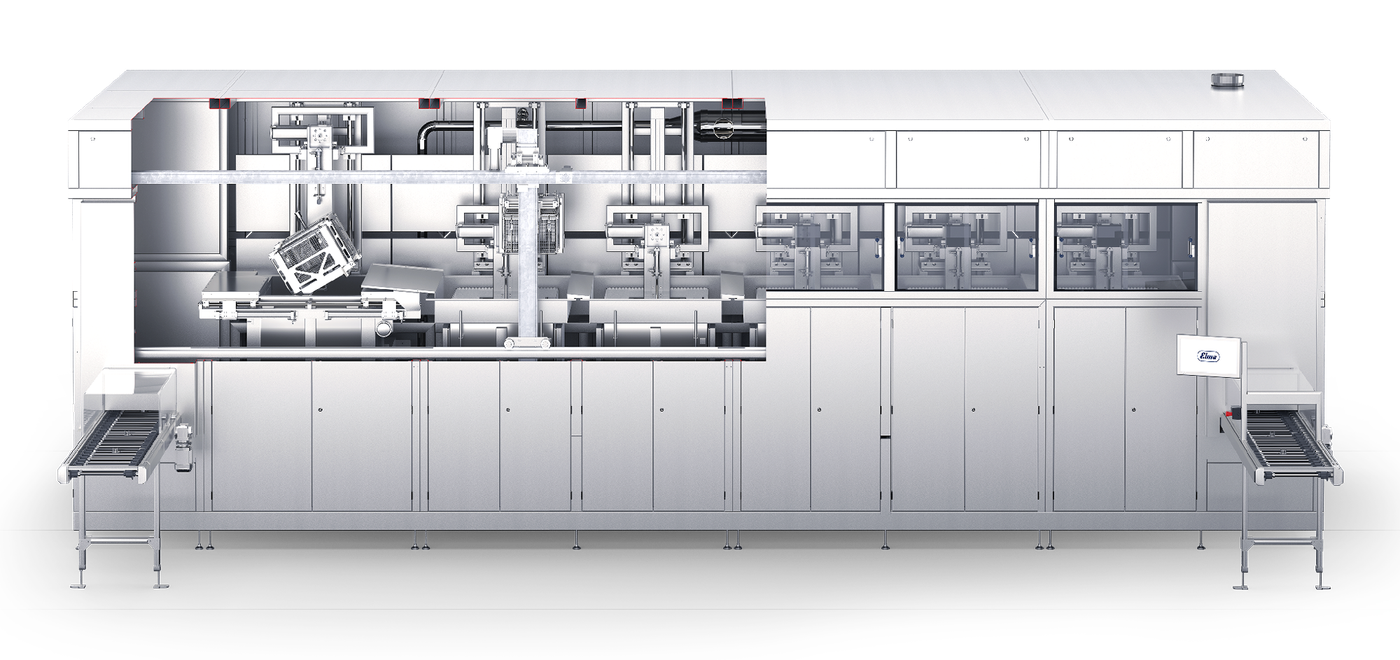

| Industrielle Ultraschall-Reinigungsanlage (Elmasystem Nano/Evo/Neo/Core, modular, IPC-Steuerung) | Elma Elmasystem Core/Nano/Evo/Neo | – | Becken-/Korbgrößen 25, 55, 80, 160 Liter; Korbgewichte 8/15/35 kg | – | Singen (Werk 6 Anlagenbau) |
| Multifrequenz-Ultraschall-Standgerät | Elma Elmasonic xtra ST (300H–2500H) | – | Wannen-Innenmaße z. B. 290/265/280 mm (300H) bis 700/615/485 mm (2500H); Volumen 28,8–245,1 l; | – | Singen |
| Dampfstrahlreinigungsgerät | Elma Elmasteam 8 basic | – | 4–8 bar, < 160 °C, Außenmaße 360×355×520 mm | – | – |
| Dampfstrahlreinigungsgerät (MDR-Klasse I) | Elma Elmasteam 8 med | – | 4–8 bar, < 160 °C, Außenmaße 315×350×520 mm, Druckbehälter 5 l | – | – |
| Dampfstrahlgerät (kompakt) | Elma Elmasteam 4.5 basic | – | – | – | – |

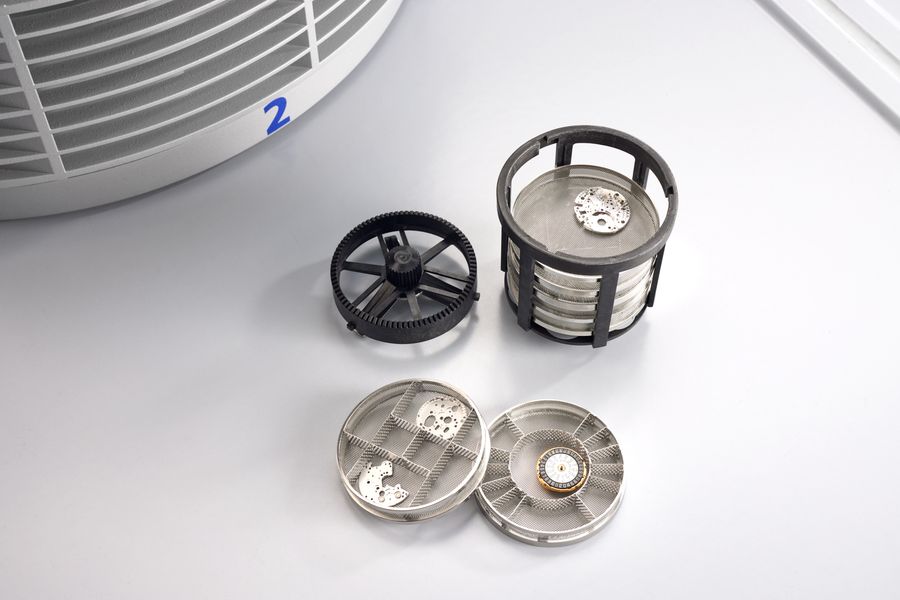

| Manuelle Mehrkammer-Reinigungsmaschine (Uhrenreinigung) | Elma Elmasolvex SE | – | 4 Medienbehälter à 0,6 l, Außenmaße 502×516×657 mm, Schleudern bis 1200 rpm | – | – |
| Vollautomatische Lösemittel-Ultraschall-Vakuum-Reinigungsmaschine (Ex-zertifiziert) | Elma Elmasolvex VA | – | 64/80 mm Körbe, Rotation/Oszillation | – | – |
| Vollautomatische Mehrkammer-Reinigungsmaschine (Lösemittel/wässrig) | Elma Elmasolvex RM | – | 4 Reinigungskammern + Heizkammer, 64 mm Körbe | – | – |

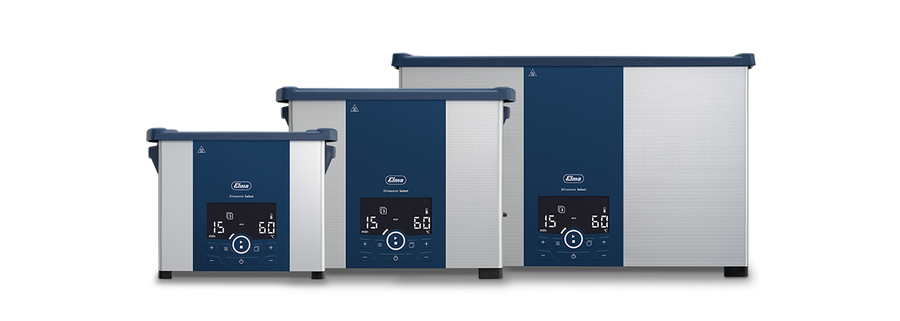

| Ultraschallgerät-Serien | Elma Elmasonic Easy, Easy R, Select, P, Med, Xtra | – | – | – | Singen |
| Kavitationsmessgerät | Elma Elmasense Cavicheck | – | – | – | – |
Qualitätssicherung

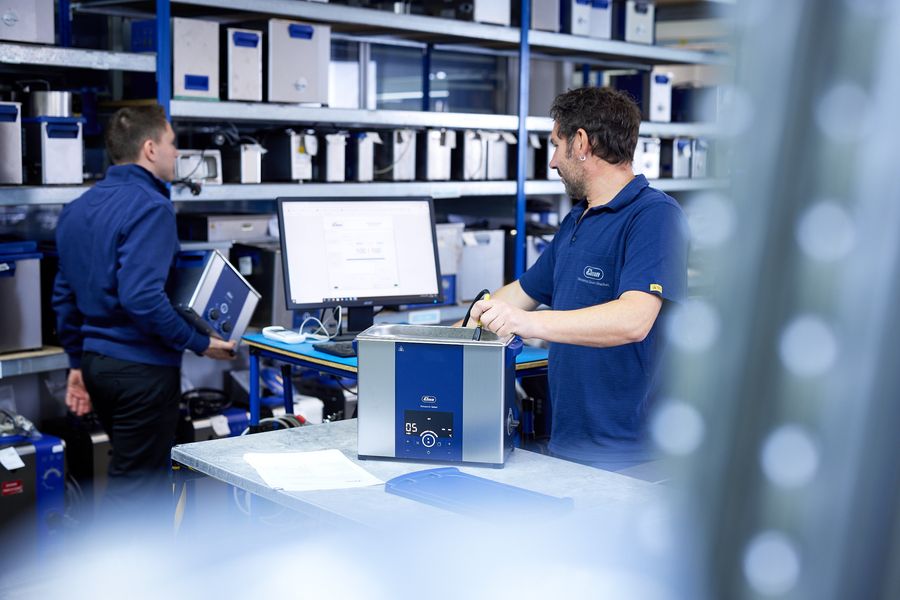

Ein durchgängiges Qualitätsmanagement begleitet den gesamten Prozess von der Konstruktion bis zur finalen Prüfung; Qualifizierung und Re-Qualifizierung von Ultraschallgeräten erfolgt mit dem Kavitationsmessgerät Elmasense Cavicheck mit normkonformer Auswertung im Elma Hub. Zertifizierungen nach ISO 13485 und ISO 14001 belegen das Management- und Umweltsystem über alle Produktionsstandorte.
| Nachweis | Singen | Mühlhausen-Ehingen |
|---|---|---|
| ISO 13485 | ||
| ISO 14001 |
Firmengeschichte
- 1948
Hans Schmidbauer gründet Elma (elektrische Maschinen) in Singen und erfindet die weltweit erste elektrische Uhrenreinigungsmaschine
- 1975
Manfred Schmidbauer übernimmt die Führung und macht Elma zum globalen Spezialisten für industrielle Reinigungstechnologie
- 2014
Ende der Ära Manfred Schmidbauer; Übergang zum Generationenwechsel
- 2019
Mirja Schmidbauer übernimmt als geschäftsführende Gesellschafterin; Führung in dritter Generation durch Cornelia und Mirja Schmidbauer
