Werkzeugbau sowie Einzelteil- und Prototypenfertigung mit Fokus auf Erodieren, Fräsen und Schleifen in Kahl am Main.
Eltner Werkzeugbau GmbH
Kahl am MainNeu auf Amplifa
Über uns
Die Eltner Werkzeugbau GmbH ist ein mittelständisches Werkzeugbauunternehmen im unterfränkischen Kahl am Main. Der Tätigkeitsbereich umfasst den Werkzeugbau, die Einzelteil- und Prototypenfertigung sowie die Konstruktion mit SolidWorks. Der moderne Maschinenpark ermöglicht alle gängigen Bearbeitungsverfahren, wobei der Fokus auf Erodieren, Fräsen und Schleifen liegt. Im Fräsbereich stehen 3- und 5-Achs-Simultan-Bearbeitungszentren inklusive HSC-Fräsen bis 42.000 U/min zur Verfügung; das Erodieren umfasst Draht-, Senk- und Startlocherodieren. Ergänzt wird die Fertigung durch umfassende Prüf- und Messeinrichtungen zur Qualitätssicherung, darunter CNC-Messmaschinen und ein Messarm. Das Unternehmen ist seit Januar 2003 nach DIN EN ISO 9001 zertifiziert.
- Standort
- Kahl am Main
- Verfahren
- Fräsen (CNC-Fräsen, HSC, 3-/5-Achsen), Schleifen (Flach-/Profilschleifen, Pendel- und Vollschnittbetrieb, Bahnschleifen,, Drahterodieren (mit Konikbearbeitung bis 30°, Dreherodieren bis 1000 U/min), Startlocherodieren ab Ø 0,6 mm, Senkerodieren, Werkzeugbau, Einzelteil- und Prototypenfertigung, Konstruktion (SolidWorks)
- Werkstoffe
- Fräsen (3-Achs, 5-Achs-Simultan, HSC), Drahterodieren, Senkerodieren, Startlocherodieren, Flach-/Profilschleifen, Lehren-Koordinatenschleifen
- Zertifikate
- DIN EN ISO 9001:2000, DIN EN ISO 9001
- Branchen
- Werkzeugbau
- 01
Konstruktion (SolidWorks)
- 02
CNC-Fräsen
- 03
Erodieren
- 04
Schleifen
- 05
Qualitätskontrolle
Verfahren und Bearbeitungsmöglichkeiten

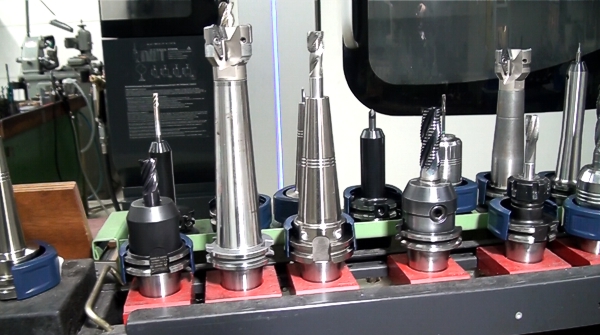

Fräsen (3-Achs, 5-Achs-Simultan, HSC)
Bearbeitung von Werkzeug- und Einzelteilen auf Deckel-, OPS- und Hurco-Maschinen bis 42.000 U/min, Programmierung mit Hypermill.

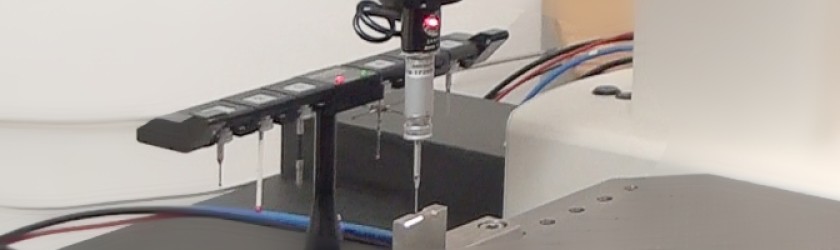

Drahterodieren
Konikbearbeitung bis 30° und Dreherodieren feinster Konturen bis 1000 U/min auf Fanuc-Maschinen, Programmierung mit DCAMCUT.
Senkerodieren
Senkerodieren auf der Exeron EDM5035 für tiefreichende Konturen und Formelemente.
Startlocherodieren
Startlocherodieren ab Ø 0,6 mm auf der Heun S-26.

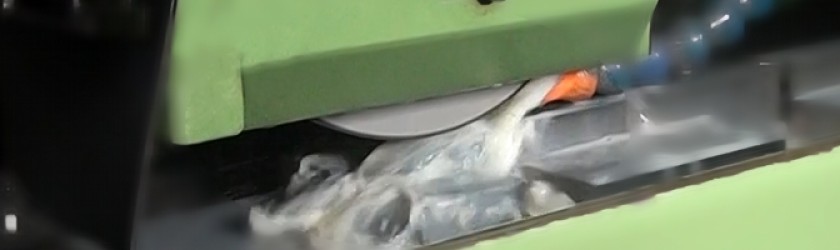

Flach-/Profilschleifen
Flach- und Profilschleifen im Pendel- und Vollschnittbetrieb sowie Bahnschleifen mit Tisch- und Kopfabrichtern.
Lehren-Koordinatenschleifen
Präzises Koordinatenschleifen auf einer Deckel-Maschine (400 × 200 mm).
Standorte

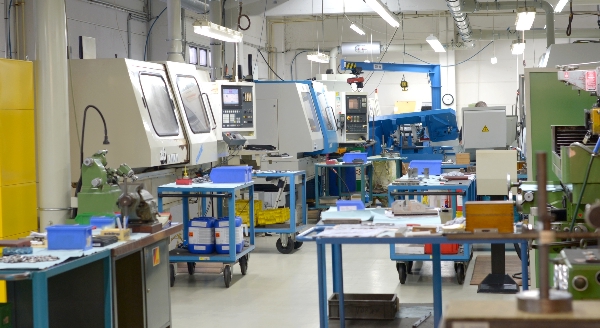

Kahl am Main
DEHauptsitz / Fertigung
- Stückgewicht / Größe
- Fräsen bis 650 × 650 mm; Drahterodieren bis 600 × 400 × 300
- Losgröße
- Einzelteile, Prototypen
- Werkstoffe
- Stahl, Werkzeugstahl (Werkzeugbau)
- Deckel DMU65 (5-Achs-Simultan, 650 × 650 mm, 18.000 U/min)
- OPS 550 (5-Achs-Simultan, 550 × 400 mm, 42.000 U/min)
- Deckel DMU60T (5-Achs, 630 × 560 mm)
- Hurco VMX42 (3-Achs, 1060 × 610 mm)
- Ziersch & Baltrusch Starline 800-840D, Starline 800 (Flach-/Profilschleifen)
- Jung J525-C, Jung JF520 (Flach-/Profilschleifen)
- Blohm Precimat (Flach-/Profilschleifen)
- Deckel Koordinatenschleifmaschine (400 × 200 mm)
- Fanuc Alpha C600iA, Alpha-0iA, Alpha-0iB (Drahterodieren)
- Heun S-26 (Startlocherodieren)
- Exeron EDM5035 (Senkerodieren)
- ZEISS Vista CNC-Messmaschine
- FARO Gage Plus Messarm
- Garant MM1 Werkstatt-Messmikroskop
Fertigungsschwerpunkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Fräsen (CNC-Fräsen, HSC, 3-/5-Achsen)Zerspanung | – | 650 mm × 650 mm | – | – | – |
| Schleifen (Flach-/Profilschleifen, Pendel- und Vollschnittbetrieb, Bahnschleifen,Zerspanung | – | 800 mm × 600 mm | – | – | – |
| Drahterodieren (mit Konikbearbeitung bis 30°, Dreherodieren bis 1000 U/min)Zerspanung | – | 600 mm × 400 mm × 300 mm | – | – | – |
| Startlocherodieren ab Ø 0,6 mmZerspanung | – | 350 mm × 250 mm | – | – | – |
| SenkerodierenZerspanung | – | 500 mm × 350 mm | – | – | – |
| WerkzeugbauEngineering | – | – | – | – | – |
| Einzelteil- und PrototypenfertigungZerspanung | – | – | – | – | – |
| Konstruktion (SolidWorks)Engineering | – | – | – | – | – |
| Qualitätskontrolle / MessenPrüfung | Messgenauigkeit 0,018 mm (FARO Gage Plus) | 400 mm × 500 mm × 350 mm | – | – | – |
19 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Simultan-Fräsmaschine (Universalbearbeitungszentrum) | Deckel DMU65 | 1 | 650 x 650 mm, 18.000 U/min | – | Kahl am Main |
| 5-Achs-Simultan-Fräsmaschine (HSC) | OPS 550 | 1 | 550 x 400 mm, 42.000 U/min | – | Kahl am Main |
| 5-Achs-Fräsmaschine | Deckel DMU60T | 1 | 630 x 560 mm | – | Kahl am Main |
| 3-Achs-Bearbeitungszentrum | Hurco VMX42 | 1 | 1060 x 610 mm | – | Kahl am Main |
| Flach-/Profilschleifmaschine mit Tischabrichter | Ziersch & Baltrusch Starline 800-840D | 1 | 800 x 400 mm | – | Kahl am Main |
| Flach-/Profilschleifmaschine mit Tischabrichter | Ziersch & Baltrusch Starline 800-840D | 1 | 800 x 300 mm | – | Kahl am Main |
| Flach-/Profilschleifmaschine | Ziersch & Baltrusch Starline 800 | 1 | 600 x 300 mm | – | Kahl am Main |
| Flach-/Profilschleifmaschine mit Kopfabrichter | Jung J525-C | 1 | 500 x 200 mm | – | Kahl am Main |
| Flach-/Profilschleifmaschine | Jung JF520 | 1 | 500 x 200 mm | – | Kahl am Main |
| Flach-/Profilschleifmaschine | Blohm Precimat | 1 | 600 x 300 mm | – | Kahl am Main |
| Koordinatenschleifmaschine (Lehren-Koordinatenschleifen) | Deckel | 1 | 400 x 200 mm | – | Kahl am Main |
| Drahterodiermaschine | Fanuc Alpha C600iA | 1 | 600 x 400 x 300 mm | – | Kahl am Main |
| Drahterodiermaschine | Fanuc Alpha-0iA | 1 | 320 x 220 mm | – | Kahl am Main |
| Drahterodiermaschine | Fanuc Alpha-0iB | 1 | 320 x 220 mm | – | Kahl am Main |
| Startlocherodiermaschine | Heun S-26 | 1 | 350 x 250 mm | – | Kahl am Main |
| Senkerodiermaschine | Exeron EDM5035 | 1 | 500 x 350 mm | – | Kahl am Main |
| CNC-Messmaschine | ZEISS Vista | 1 | X = 400 mm, Y = 500 mm, Z = 350 mm | – | Kahl am Main |
| Messarm | FARO Gage Plus | 1 | Durchmesser 1,2 m (sphärisches Arbeitsvolumen), Messgenauigkeit 0,018 mm | – | Kahl am Main |
| Werkstatt-Messmikroskop | Garant MM1 | 1 | X = 200 mm, Y = 100 mm, Z = 100 mm | – | Kahl am Main |
Zusatzleistungen
Qualität

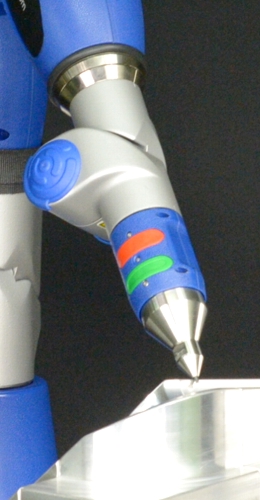

Die Qualitätssicherung erfolgt mit einer ZEISS-Vista CNC-Messmaschine (X 400 / Y 500 / Z 350 mm), einem FARO Gage Plus Messarm (Messgenauigkeit 0,018 mm) und einem Garant MM1 Werkstatt-Messmikroskop. Das Unternehmen ist seit Januar 2003 nach DIN EN ISO 9001:2000 zertifiziert.
| Nachweis | Kahl am Main |
|---|---|
| DIN EN ISO 9001 |
Historie
- 2003
Zertifizierung nach DIN EN ISO 9001:2000 seit Januar 2003.
