Entwicklung und Fertigung hydraulisch/pneumatisch gesteuerter Spezial-Entgratwerkzeuge für Bohrungen, Querbohrungen, Schlitze und Nuten.

ENTGRATwerkzeuge Dr. Nothnagel

38642 Goslar · DeutschlandNeu auf Amplifa

GoslarStandort Niedersachsen

ab ca. 1,2 mmKleinste entgratbare Querbohrung

ab 2 mmKleinster Werkzeugdurchmesser (Hauptbohrung)

WeltweitEinsatz der Werkzeuge

Über ENTGRATwerkzeuge Dr. Nothnagel

ENTGRATwerkzeuge Dr. Nothnagel mit der Marke HSD-Entgratwerkzeuge ist ein Spezialunternehmen für das maschinelle Entgraten von Bohrungen. Das Unternehmen konstruiert und fertigt maßgeschneiderte Entgratwerkzeuge, deren Schneiden flexibel gelagert sind und deren Schneidenkraft durch Druck (Kühlmittel oder Druckluft) gesteuert wird. Die Werkzeuge entgraten Bohrungsein- und -austritte, Querbohrungen, Stufenbohrungen, Schlitze, Nuten und Langlöcher in einem Arbeitsgang; mehrschneidige Werkzeuge bearbeiten mehrere Verschneidungen gleichzeitig. Querbohrungen ab ca. 1,2 mm Durchmesser können bearbeitet werden, Hauptbohrungswerkzeuge ab 2 mm Durchmesser. Der Einsatz erfolgt in Bearbeitungszentren, Dreh- und Fräsmaschinen, Entgratstationen oder robotergeführt in Entgratzellen. Typische Werkstoffe sind Stahl, Guss, Aluminium und Messing; typische Bauteile Wellen mit Ölbohrungen, Maschinen- und Motorengehäuse, Lager sowie Teile hydraulischer und pneumatischer Anlagen. Neben Standardwerkzeugen werden Sonderlösungen wie kombinierte Innen-/Außenentgrater für geschlitzte Rohrenden und Werkzeuge ohne Drucksteuerung mit Elastomerkern (Trockenbearbeitung) angeboten. Das Unternehmen begleitet Kunden von der Analyse und Beratung über Konstruktion und Fertigung bis zur Einführung und Parameterabstimmung. Standort ist Goslar in Niedersachsen; die Werkzeuge sind weltweit im Einsatz.

Standort: Goslar
Verfahren: Entgraten von Bohrungen (Bohrungseintritt, Querbohrung, Stufenbohrung, Schlitz, Nuten, Langloch), Entgraten von Querbohrungen ab ca. 1,2 mm Durchmesser (kleinste Querbohrungen um 1 mm), Entgraten in Bearbeitungszentren, Dreh- und Fräsmaschinen, Entgratstationen sowie robotergeführt in, Konstruktion und Fertigung maßgeschneiderter Spezial-Entgratwerkzeuge (Standard- und, Analyse und Beratung zu Entgrataufgaben, Konstruktion maßgeschneiderter Entgratwerkzeuge, Fertigung von Spezialwerkzeugen (Standard- und Sonderwerkzeuge), Begleitung bei der Einführung der Werkzeuge
Werkstoffe: Stahl, Guss, Aluminium, Messing, HSD-Entgratwerkzeuge
Branchen: Maschinenbau, Automobilzulieferer, Motoren- und Getriebebau, Hydraulik/Pneumatik, Lagerhersteller, Zerspanung/Bearbeitungszentren

01
Analyse und Beratung zur Entgrataufgabe
02
Konstruktion des Werkzeugs
03
Fertigung
04
Einführung beim Kunden
05
Abstimmung der Arbeitsparameter

Werkstoffe und Verfahren

HSD

HSD-Entgratwerkzeuge

Druckgesteuerte Entgratwerkzeuge zum Entgraten von Bohrungen, Querbohrungen, Schlitzen und Nuten in einem Arbeitsgang.

Stahl

Metallischer Werkstoff für Bauteile wie Wellen mit Ölbohrungen.

Guss

Werkstofftyp für Gehäusekomponenten, deren Verschneidungen entgratet werden.

Alu

Aluminium

Leichtmetallwerkstoff für entgratete Bauteile.

Messing

Nichteisen-Werkstoff, der mit HSD-Werkzeugen entgratet wird.

Standort

Goslar

Konstruktion und Fertigung der Entgratwerkzeuge

Werkstoffe: Stahl, Guss, Aluminium, Messing

Bauteile und Anwendungen

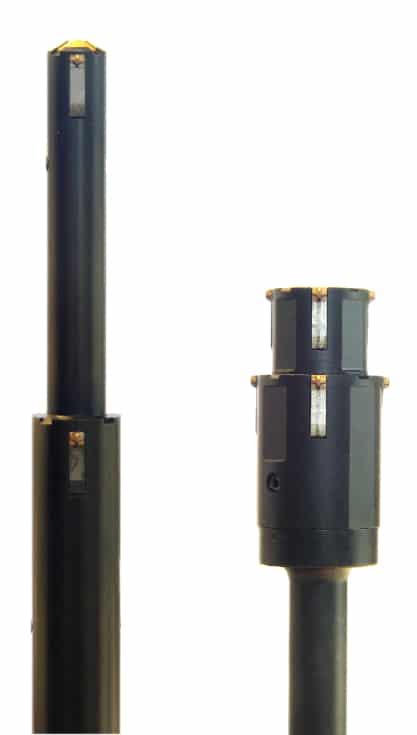

**Entgratwerkzeug für Stufenbohrung**Mehrschneidiges Sonderwerkzeug · Maschinenbau

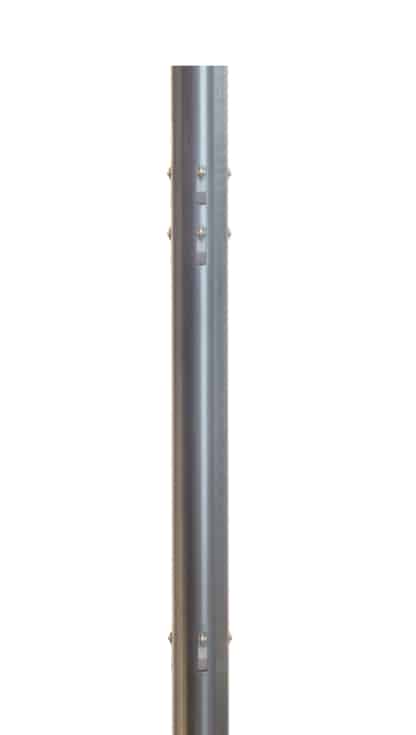

**Mehrschneidiges Entgratwerkzeug**Simultanes Entgraten mehrerer Querbohrungen · Zerspanung

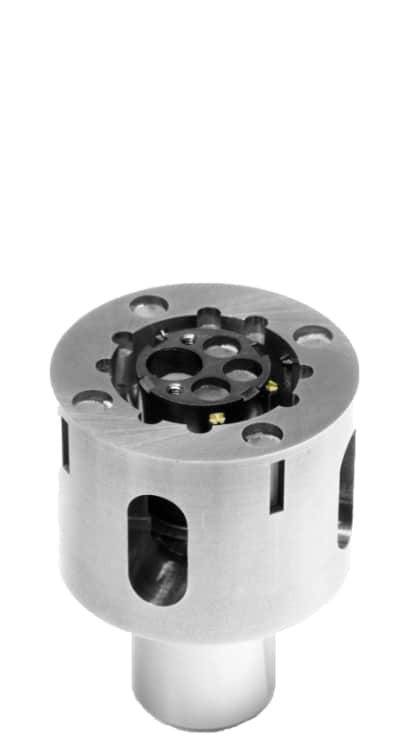

**Spezialwerkzeug für geschlitzte Rohre**Innen- und Außenentgraten · Hydraulik/Pneumatik

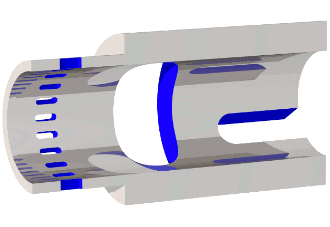

**Entgraten von Langlöchern**HSD-Werkzeug · Zerspanung

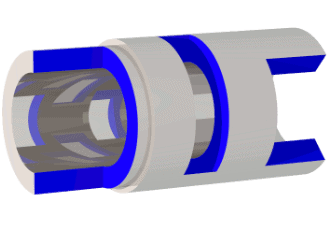

**Entgraten von Nuten und Schlitzen**Unebene Bohrungsaustritte · Zerspanung

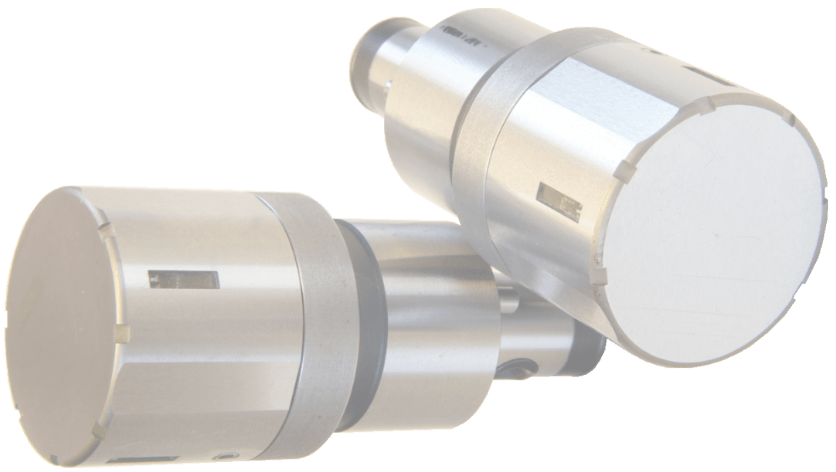

**Entgratwerkzeug für große Durchmesser**HSD-Werkzeug · Zerspanung

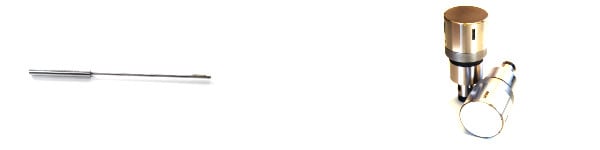

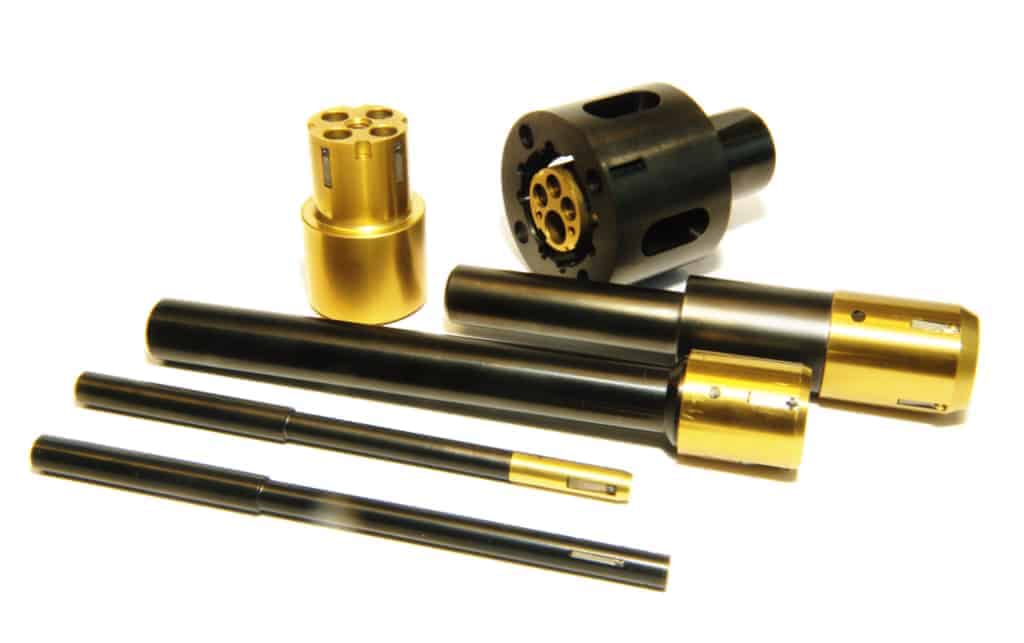

**Entgratwerkzeuge für kleine und große Durchmesser**HSD-Programm · Zerspanung

Einblicke in die Fertigung

HSD-Entgratwerkzeuge – Beispiele für vielfältige Anwendungen

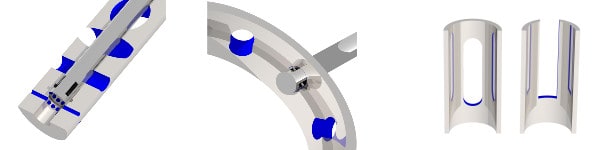

Typische Geometrien mit HSD-Entgratwerkzeugen entgraten

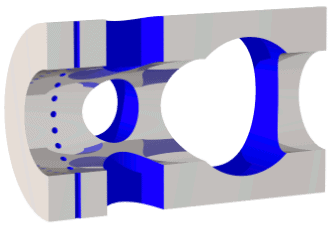

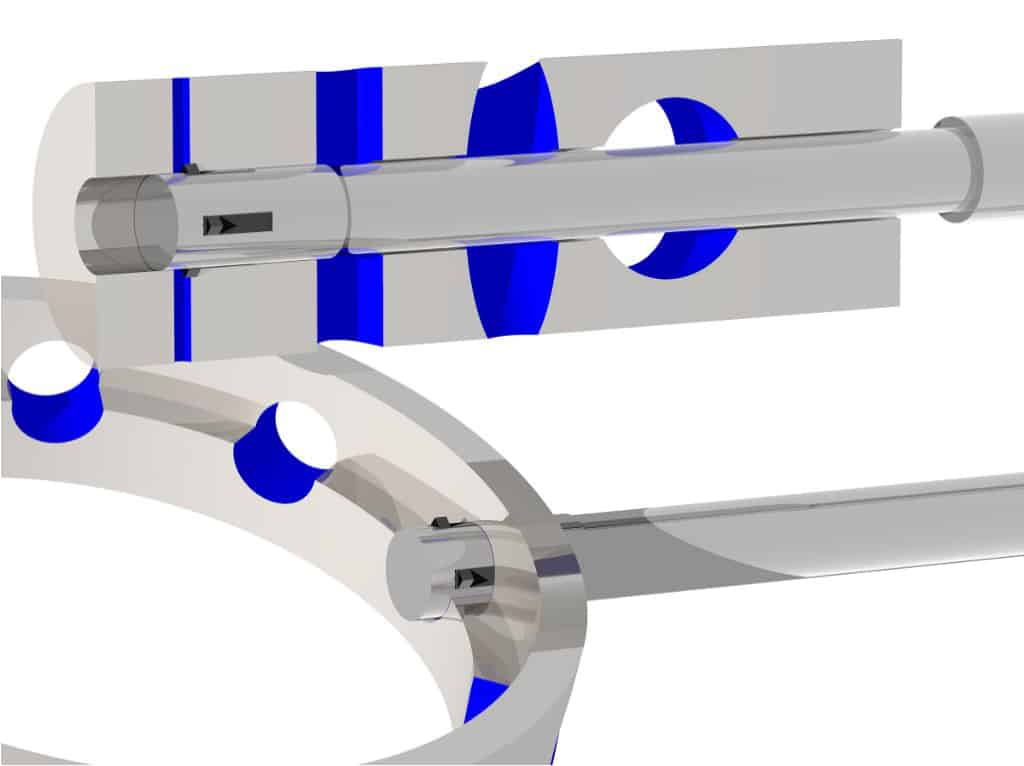

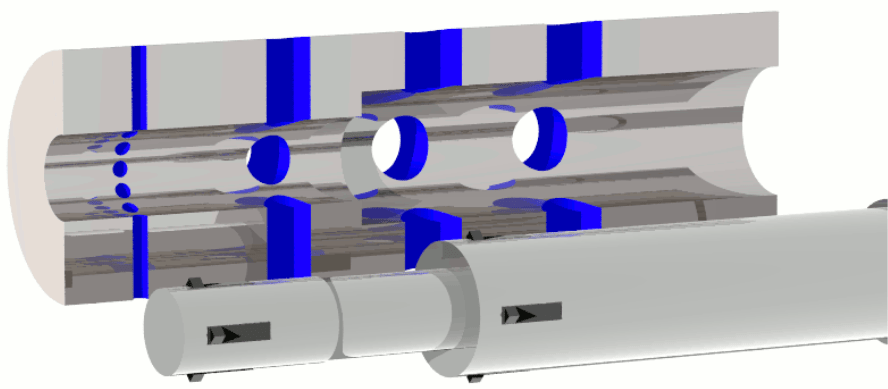

Stufenbohrung und Querbohrungen mit HSD-Entgratwerkzeug

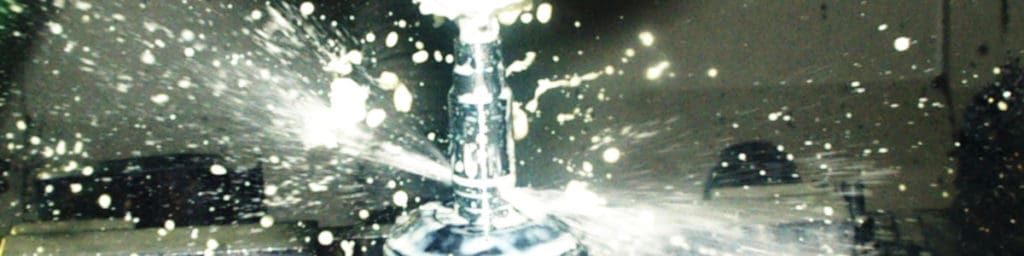

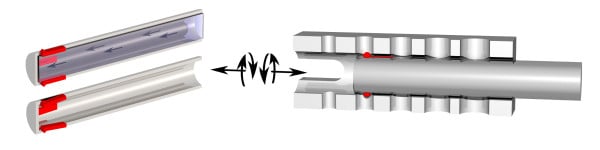

Druck kontrolliert die Kraft beim Entgraten – Einstellung auf Material und Grat

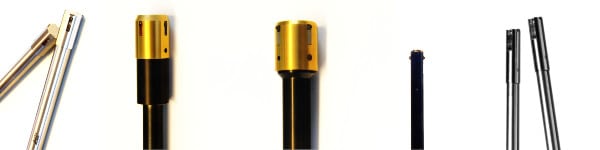

Beispiele für verschiedene HSD-Entgratwerkzeuge

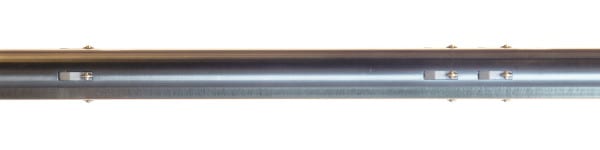

Kombinierte mehrschneidige Werkzeuge zum Zeitersparen

Branchen

MaschinenbauAutomobilzuliefererMotoren- und GetriebebauHydraulik/PneumatikLagerherstellerZerspanung/BearbeitungszentrenMotoren-/Getriebebau (Wellen mit Ölbohrungen, Gehäuse)

Verfahren & technische Grenzen

Verfahren	Toleranz	Max. Bauteil	Gewicht	Losgröße	Werkstoffe
Entgraten von Bohrungen (Bohrungseintritt, Querbohrung, Stufenbohrung, Schlitz, Nuten, Langloch)Zerspanung	–	–	–	–	Stahl, Guss, Aluminium, Messing
Entgraten von Querbohrungen ab ca. 1,2 mm Durchmesser (kleinste Querbohrungen um 1 mm)Zerspanung	–	–	–	–	Stahl, Guss, Aluminium, Messing
Entgraten in Bearbeitungszentren, Dreh- und Fräsmaschinen, Entgratstationen sowie robotergeführt inZerspanung	–	–	–	–	Stahl, Guss, Aluminium, Messing
Konstruktion und Fertigung maßgeschneiderter Spezial-Entgratwerkzeuge (Standard- undEngineering	–	–	–	–	–

Zusatzleistungen

Analyse und Beratung zu EntgrataufgabenKonstruktion maßgeschneiderter EntgratwerkzeugeFertigung von Spezialwerkzeugen (Standard- und Sonderwerkzeuge)Begleitung bei der Einführung der WerkzeugeAbstimmung der ArbeitsparameterSonderlösungen (kombinierte Werkzeuge, Werkzeuge ohne Drucksteuerung/Trockenbearbeitung, Varianten)
