ERNI, eine Marke von TE Connectivity, fertigt elektronische Steckverbinder und Application Tooling für Signal-, Daten- und Leistungsübertragung.
ERNI Group AG
Neu auf Amplifa
Über ERNI

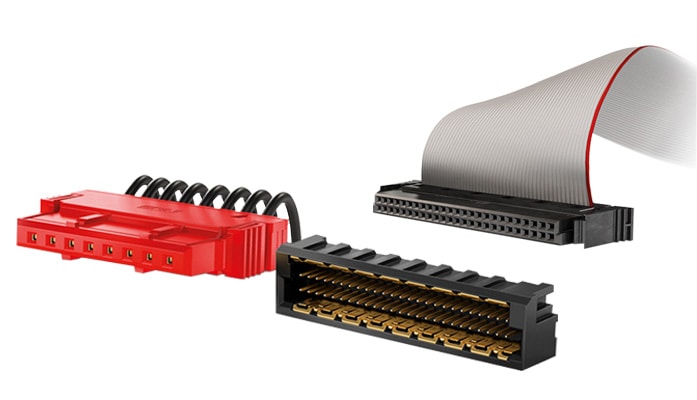

ERNI Group AG ist ein auf elektronische Steckverbinder spezialisierter Hersteller und gehört heute zur TE Connectivity Gruppe. Das Produktportfolio umfasst Feinraster-Steckverbinder für Leiterplatten- und Kabelverbindungen, darunter die Baureihen MicroStac, MicroCon, MicroSpeed, SMC, MicroBridge, MiniBridge und MaxiBridge sowie Power-Module, PowerElements und Power-Taps für Ströme bis 360 A. Übertragen werden analoge und digitale Signale, Daten bis 25 Gbit/s sowie hohe Ströme zwischen I/O-Modulen, Plug-in-Boards und Backplanes, Klemmen, Kabeln und Leiterplatten. Daneben entwickelt und fertigt ERNI Application Tooling wie Crimp- und Pressfit-Maschinen (u. a. FFC 300, T5-Terminator, Pin-Einsetzmaschinen der P-Serie) mit Prozesskontrolle über AOI und CQM. Abnehmer finden sich in der Fabrikautomation, Automobil- und E-Mobility-Branche, Medizintechnik, Telekommunikation (5G), Luft- und Raumfahrt sowie bei Datacentern und erneuerbaren Energien. Der Vertrieb erfolgt weltweit über das TE-Netzwerk; als Marke ist ERNI auf te.com mit Datenblättern in Deutsch, Englisch und Japanisch präsent.
- Verfahren
- コネクタ結線 (圧着/ターミネーション), FFC/FPC 300 半自動結線, FFC/FPC スプライス圧着, FFC ターミネーション Mark II, コンプライアントピン圧入 (コネクタ シーティング), ピン挿入 (PCB プレスフィット/スルーホール), ワイヤ圧着 (ベンチトップ ターミネータ), マグネット ワイヤ結線 (ピグテール/スルースプライス)
- Werkstoffe
- 銅 (Cu), Niメッキ銅 (Ni Cu), Auメッキ銅 (Au Cu), Snメッキ銅 (Sn Cu), PEN, PET, PI, ステンレス鋼
- 01
Engineering und kundenspezifische Auslegung
- 02
Fertigung der Verbinder und Application Tooling
- 03
Prozesskontrolle mit AOI/CQM und Kraftüberwachung (SensiPress)
- 04
Feldservice, Wartung und Reparatur
- 05
Schulung und Support
Werkstoffe und Verfahren
Kupfer
Leitermaterial in FFC/FPC-Kabeln und Kupferfolien (35 µm/70 µm) für Crimp- und Splice-Verbindungen.
Nickel-beschichtetes Kupfer
Kontakt-Oberfläche für zuverlässige Steckverbindungen in FFC-Anwendungen.
Gold-beschichtetes Kupfer
Vergoldete Kontakte für korrosionsfeste, niederohmige Signalübertragung.
Zinn-beschichtetes Kupfer
Verzinnte Leiter für löt- und crimpgerechte Terminierungen.
Polyester (PET)
Isoliermaterial von Flat-Flex-Kabeln in der FFC-Verarbeitung.
Polyethylennaphthalat (PEN)
Isolierfolie für thermisch höher beanspruchte Flat-Flex-Kabel.
Polyimid (PI)
Isoliermaterial flexibler Leiterplattenkabel (FPC) mit hoher Temperaturbeständigkeit.
Edelstahl
Werkstoff für medizintechnische Präzisionskomponenten wie Schäfte und Hypotubes.
Produkte und Bauteile
Einblicke in die Fertigung
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| コネクタ結線 (圧着/ターミネーション)Fügen | – | – | – | – | 銅, ニッケル銅, 金メッキ銅, 錫メッキ銅 |
| FFC/FPC 300 半自動結線Fügen | – | 最大押付幅 300mm | – | – | PEN, PET, PI (絶縁材料), 銅, Ni Cu, Au Cu, Sn Cu (35µm/70µm導体) |
| FFC/FPC スプライス圧着Fügen | – | – | – | – | Foil, リード, ダイオード |
| FFC ターミネーション Mark IIFügen | – | – | – | – | FFC MQS/MQS+, FFC Junior Timer, FFC AMPMODU .100/.050, FFC Card Edge, ACTION PIN, FFC はんだ端子, FFC NanoMQS |
| コンプライアントピン圧入 (コネクタ シーティング)Fügen | – | – | – | – | プリント基板 (PCB) |
| ピン挿入 (PCB プレスフィット/スルーホール)Fügen | – | – | – | – | プリント基板 (PCB) |
| ワイヤ圧着 (ベンチトップ ターミネータ)Fügen | – | – | – | – | 銅線, 高電圧ワイヤ |
| マグネット ワイヤ結線 (ピグテール/スルースプライス)Fügen | – | – | – | – | マグネット ワイヤ, より線 |
| 高電圧ワイヤ圧着 (最大 120 mm²/AWG 4/0)Fügen | – | – | – | – | 高電圧ケーブル, 大径ワイヤ |
| 熱収縮 (スプライス シーリング/保護)Oberfläche | – | – | – | – | 熱収縮チューブ |
| モールド技術Kunststoff | – | – | – | – | 医療グレードポリマー |
| レーザー加工Engineering | – | – | – | – | 医療用金属, ポリマー |
| 押出成形Kunststoff | – | – | – | – | 熱可塑材料 |
| ガイドワイヤ アセンブリMontage | – | – | – | – | ステンレス鋼, NiTi |
| 極細線終端および自動化Fügen | – | – | – | – | 細線同軸ケーブル |
| 圧着プロセス制御 (AOI/CQM)Prüfung | クランプ高さ ±0,12 mm | – | – | – | – |
| プレスフィット力監視 (SensiPress)Prüfung | – | – | – | – | – |
27 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| FFC/FPC 半自動結線装置 300 | TE Connectivity FFC 300 Semi-Auto Machine (PN 2413730-3) | – | 最大押付幅 300mm、900 x 1200 x 1760 mm | – | – |
| FFC スプライス装置 Mark IV | TE Connectivity Mark IV (PN 2434672-1) | – | 1500 x 1100 x 1500 mm、圧着力 25 kN | – | – |
| FFC 結線装置 Mark II | TE Connectivity Mark II (PN 2475350-1) | – | 1200 x 1200 x 600 mm、圧着力 15 kN | – | – |
| 自動プレス (AP) 3T/5T | TE Connectivity AP-3T / AP-5T | – | PCB 760 x 880 mm、位置精度 ±0,01 mm | – | – |
| ベンチトップ サーボ プレス マシン CBP-5T MKII | TE Connectivity CBP-5T MKII | – | 5トン (44 kN) | – | – |
| マニュアル サーボ プレス マシン CMP-5T MKII | TE Connectivity CMP-5T MKII | – | 5トン (44 kN) | – | – |
| マニュアル サーボ プレス マシン CMP-10T MKII | TE Connectivity CMP-10T MKII | – | 10トン (88 kN) | – | – |
| シャトル プレス マシン CSP-5T MKII | TE Connectivity CSP-5T MKII | – | 最大 5トン (44 kN) | – | – |
| T5 ベンチトップ ターミネータ | TE Connectivity T5 | – | 圧着力 20 kN、ワイヤ断面 6 mm² (AWG10) まで | – | – |
| T5+ ベンチトップ ターミネータ | TE Connectivity T5+ | – | 圧着力 22 kN、ワイヤ断面 0.03-6 mm² (32-10 AWG) | – | – |
| ピン挿入機 P8 | TE Connectivity P8 | – | – | – | – |
| ピン挿入機 P4 | TE Connectivity P4 | – | 2.0 m 設置面積、最大 3.3 サイクル/秒 | – | – |
| ピン挿入機 P550 | TE Connectivity P550 | – | 30 mm ピッチで 1 秒間 5 ストローク以上 | – | – |
| ピン挿入機 P360 | TE Connectivity P360 | – | – | – | – |
| ピン挿入機 P300 | TE Connectivity P300 | – | – | – | – |
| MAG-MATE 挿入装置 | TE Connectivity MAG-MATE Inserter | – | 600 x 220 x 165 mm、接触力 最大 1000 N | – | – |
| MPT-5 製品ターミネータ | TE Connectivity MPT-5 | – | 711.2 x 304.8 x 381 mm (モジュールのみ) | – | – |
| 逆スプライス ターミネータ (IST) | TE Connectivity Inverted Splice Terminator 5-ton | – | CMA 400-13,000、5トン ターミネータ + エアフィード アプリケータ | – | – |
| AMPLIVAR プロダクト ターミネータ APT 5A/5E | TE Connectivity APT 5A / APT 5E | – | – | – | – |
| ワッフル アイロン赤外線ヒータ モデル W350 | TE Connectivity W350 | – | – | – | – |
| HV-20 高電圧圧着装置 | TE Connectivity HV-20 / HF-20 | – | 最長 120 mm² (AWG 4/0) | – | – |
| HV-CP Version II 高電圧ケーブル処理装置 | TE Connectivity HV-CP Version II | – | – | – | – |
| RBK X1 プロセッサ (熱収縮) | TE Connectivity RBK X1 | – | – | – | – |
| XS-D1 シャトル ヒーター | TE Connectivity XS-D1 | – | – | – | – |
| XB 17/19 ベルト ヒーター | TE Connectivity XB 17/19 | – | – | – | – |
| モデル 105 トンネル オーブン | TE Connectivity 105 | – | – | – | – |
| AD-3050 シール テスト機 | TE Connectivity AD-3050 | – | – | – | – |
Zusatzleistungen
Referenzkunden
Historie
ERNI Group AG wurde durch TE Connectivity übernommen.
