Eloxalwerk für Aluminium- und Metallverarbeitung: Eloxieren, Glänzen, Färben, Umformen, Werkzeugbau und Prototyping in Lüdenscheid
Ernst Butz GmbH
Lüdenscheid (Hauptsitz, Produktion) · Lüdenscheid (Werkzeugbau und Metallfertigung)Neu auf Amplifa
Über Ernst Butz GmbH
Die Ernst Butz GmbH ist ein 1964 gegründetes, inhabergeführtes Familienunternehmen in Lüdenscheid im Sauerland, das auf die Veredelung und Umformung von Aluminium spezialisiert ist. Kernleistungen sind das Eloxieren nach DIN 17611 im GS-Verfahren mit Schichtdicken von 3 bis 20 µm, das chemische und elektrolytische Glänzen nach Erftwerk- und Brytal-Verfahren sowie das Färben eloxierter Teile per Tauch- und 2-Stufen-Verfahren. Vor dem Eloxieren werden die Oberflächen nach DIN 16711 behandelt, von E0 bis E6 mit Schleifen, Bürsten, Polieren, Beizen und Entfettung. Daneben fertigt das Unternehmen Stanz-, Biege- und Tiefziehteile sowie Zierleisten und Schriftzüge auf Prägepressen bis 630 t, Tiefziehpressen und zwei Zugbänken. Ein eigener Werkzeugbau erstellt Kunststoffspritzwerkzeuge und Montagevorrichtungen; Prototyping und Kleinserien in Kunststoff und Metall runden das Angebot ab. Kunden stammen vor allem aus der Leuchten- und Konsumgüterindustrie, dem Automotive-Bereich, dem Maschinenbau, der Möbelindustrie sowie dem Einrichtungssektor.
- Standort
- Lüdenscheid
- Verfahren
- Glänzen – Erftwerk-Verfahren (saures Glanzverfahren, Spiegelglanz), Glänzen – Brytal-Verfahren (alkalisches Glanzverfahren, spiegelnder Hochglanz), Glänzen – chemisch, Glänzen – elektrolytisch, Verdichtung (Porenverschließung der Eloxalschicht in heißem Wasser bei mindestens 96 °C), Oberflächenvorbehandlung – Beizen (E0 ohne Beizen/E6 mit Beizen, nach DIN 16711 Tabellen E0–E6), Oberflächenvorbehandlung – Entfettung, Oberflächenvorbehandlung – Schleifen (E1, E4, E5)
- Werkstoffe
- Aluminium, Aluminiumlegierungen, hochreines Aluminium, Kunststoff, Metall, Hochreines Aluminium
- Zertifikate
- DIN EN ISO 9001 (Implementierung begonnen), ISO 9001
- Gegründet
- 1964
- Branchen
- Leuchtenindustrie, Konsumgüterindustrie, Automotive OEMs, Automotive Zulieferer, Haushaltswaren, Maschinenbau
- 01
Konstruktion und Entwicklung
- 02
Werkzeugbau (CAD, CNC)
- 03
Umformen (Stanzen, Prägen, Biegen, Ziehen, Drücken)
- 04
Oberflächenvorbehandlung (E0–E6)
- 05
Eloxieren, Glänzen, Färben
- 06
Verdichtung
- 07
Prototyping und Kleinserien bis Serienproduktion
Werkstoffe und Verfahren
Aluminium
Hauptwerkstoff für Eloxieren, Glänzen, Färben und Umformverfahren.
Hochreines Aluminium
Erforderlich für Spiegelglanz nach Erftwerk- und Brytal-Verfahren.
Aluminiumlegierungen
Veredelung von Aluminiumteilen und -legierungen nach Kundenanforderung.
Kunststoff
Prototypen und Kleinserien sowie Werkzeuge für Kunststoffspritzguss.
Standorte
Lüdenscheid (Altenaer Straße)
DEHauptsitz, Produktion, Verwaltung
- Werkstoffe
- Aluminium, Aluminiumlegierungen
- Prägepresse bis 630 t
- Tiefziehpresse
- 2 Zugbänke
- Eloxalbäder
- Mattanlage (Mattbeize)
- CAD-System
Lüdenscheid (Werkzeugbau)
DEWerkzeugbau und Metallfertigung, seit 2006 in angemietetem Gebäude
- Losgröße
- Prototyp bis Serie
- Werkstoffe
- Metall, Kunststoff
- CNC-Werkzeugmaschine
- CAD-System
Bauteile und Leistungen

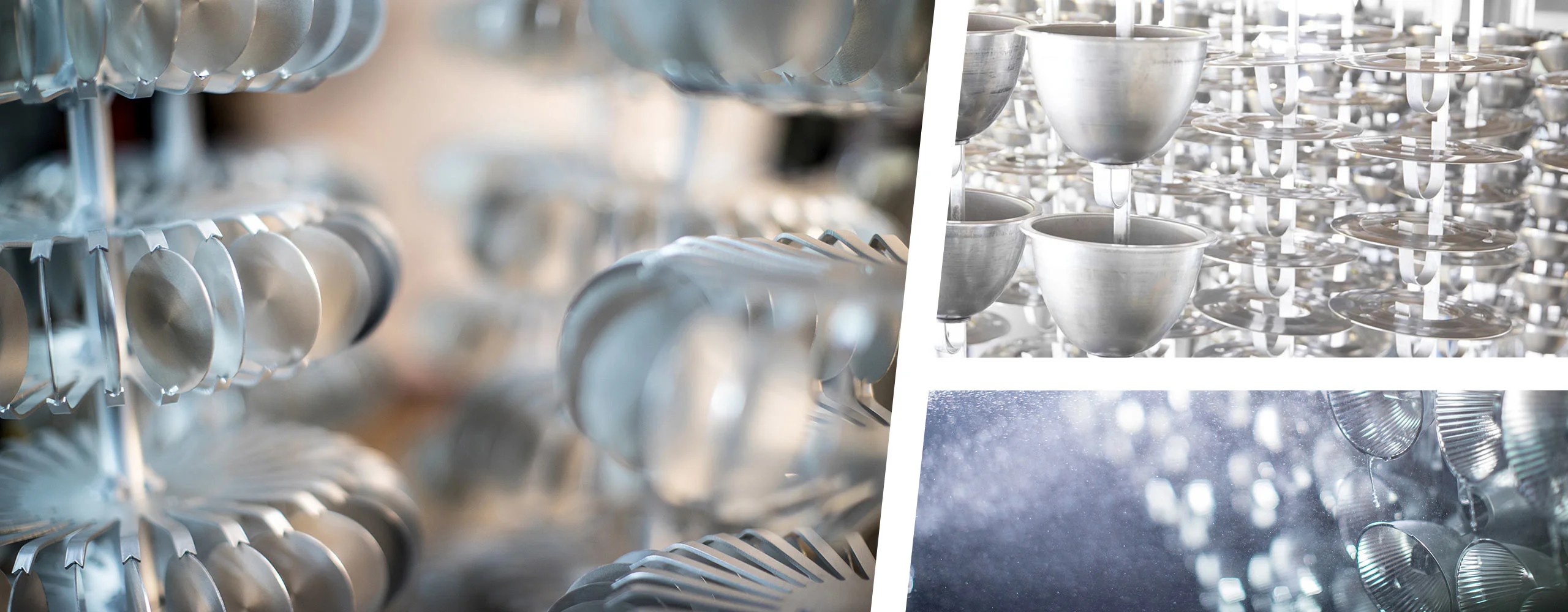

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Oberfläche | Schichtstärke meist 3 µ – 20 µ | – | – | – | Aluminium, Aluminiumlegierungen |
| Glänzen – Erftwerk-Verfahren (saures Glanzverfahren, Spiegelglanz)Oberfläche | – | – | – | – | hochreines Aluminium |
| Glänzen – Brytal-Verfahren (alkalisches Glanzverfahren, spiegelnder Hochglanz)Oberfläche | – | – | – | – | hochreines Aluminium |
| Glänzen – chemischOberfläche | – | – | – | – | Aluminium |
| Glänzen – elektrolytischOberfläche | – | – | – | – | Aluminium |
| Oberfläche | – | – | – | – | Aluminium, Aluminiumlegierungen |
| Oberfläche | – | – | – | – | Aluminium, Aluminiumlegierungen |
| Verdichtung (Porenverschließung der Eloxalschicht in heißem Wasser bei mindestens 96 °C)Oberfläche | – | – | – | – | Aluminium |
| Oberflächenvorbehandlung – Beizen (E0 ohne Beizen/E6 mit Beizen, nach DIN 16711 Tabellen E0–E6)Oberfläche | – | – | – | – | Aluminium |
| Oberflächenvorbehandlung – EntfettungOberfläche | – | – | – | – | Aluminium |
| Oberflächenvorbehandlung – Schleifen (E1, E4, E5)Oberfläche | – | – | – | – | Aluminium |
| Oberflächenvorbehandlung – Bürsten (E2, E4)Oberfläche | – | – | – | – | Aluminium |
| Oberflächenvorbehandlung – Polieren (E3, E5)Oberfläche | – | – | – | – | Aluminium |
| StanzenUmformung | – | – | – | – | Aluminium |
| PrägenUmformung | – | – | – | – | Aluminium |
| PressenUmformung | – | – | – | – | Aluminium |
| BiegenUmformung | – | – | – | – | Aluminium |
| ZiehenUmformung | – | – | – | – | Aluminium |
| Tiefziehen (Stanz-, Biege- und Tiefziehteile)Umformung | – | – | – | – | Aluminium |
| DrückenUmformung | – | – | – | – | Aluminium |
| Zierleisten- und Schriftzugfertigung (Verformung und Veredelung von Aluminium)Umformung | – | – | – | – | Aluminium |
| Umformung | – | – | – | Kleinserien | Aluminium |
| Engineering | – | – | – | – | – |
| Werkzeugbau – hydraulisch und pneumatisch unterstützte MontagevorrichtungenEngineering | – | – | – | – | – |
| Engineering | – | – | – | Muster – Serienproduktion | Kunststoff, Metall |
| Qualitätsmanagement – Managementsystem nach DIN EN ISO 9001 (Implementierung begonnen)Prüfung | – | – | – | – | – |
7 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Prägepresse (Presskraft bis 630 Tonnen) | – | – | – | – | Lüdenscheid |
| Tiefziehpresse | – | – | – | – | Lüdenscheid |
| Zugbank | – | 2 | – | – | Lüdenscheid |
| Eloxalbad | – | – | – | 1997 | Lüdenscheid |
| Mattanlage (Mattbeize) | – | – | – | 1999 | Lüdenscheid |
| CNC-Werkzeugmaschine (Fertigung der Werkzeuge im eigenen Werkzeugbau) | – | – | – | – | Lüdenscheid (seit 2006 angemietetes Gebäude) |
| CAD-System (Konstruktion, CNC-Programmierung) | – | – | – | – | Lüdenscheid |
Zusatzleistungen
Qualität
Die Ernst Butz GmbH ist langjähriger Partner der Leuchten- und Automobilindustrie und setzt auf etablierte Technologien sowie qualifizierte Mitarbeiter. Die Implementierung eines Managementsystems nach DIN EN ISO 9001 ist begonnen und fester Bestandteil der Unternehmensstrategie.
| Nachweis | Lüdenscheid |
|---|---|
| ISO 9001 |
Historie
- 1964
Gründung der Ernst Butz Eloxal in der Karlstraße in Lüdenscheid
- 1969
Übernahme der Firma Schape und Sturm
- 1974
Umzug in die Nordstraße in Lüdenscheid
- 1984
Umzug in die Altenaer Straße in Lüdenscheid
- 1986
Verschmelzung der beiden Einzelfirmen und Gründung der Ernst Butz GmbH
- 1993
Produktionsausweitung durch Eingliederung eines eigenen Werkzeugbaus
- 1997
Betriebserweiterung durch Installation neuer Eloxalbäder
- 1999
Erweiterung der Eloxal durch Installation einer Mattbeize
- 2006
Ausgliederung des Werkzeugbaus und der Metallfertigung in ein angemietetes Gebäude
- 2009
Erweiterung der Mattanlage zur Kapazitätserweiterung von 30 %
