Konstruktion und Fertigung von Führungssystemen und Lineartechnik, von Komponenten bis zu kompletten Systemen
ERO-Führungen GmbH
Unadingen (DE)Neu auf Amplifa
Über ERO-Führungen

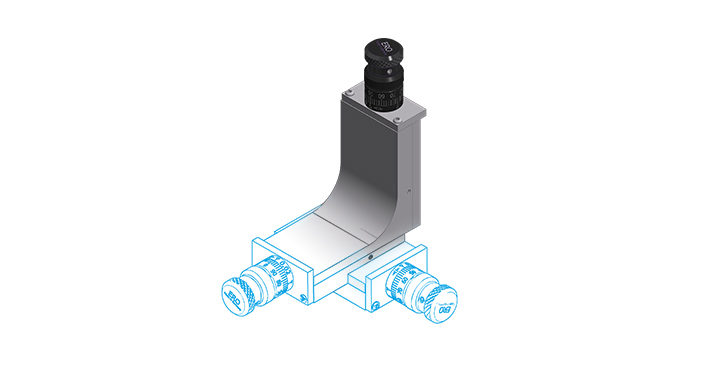

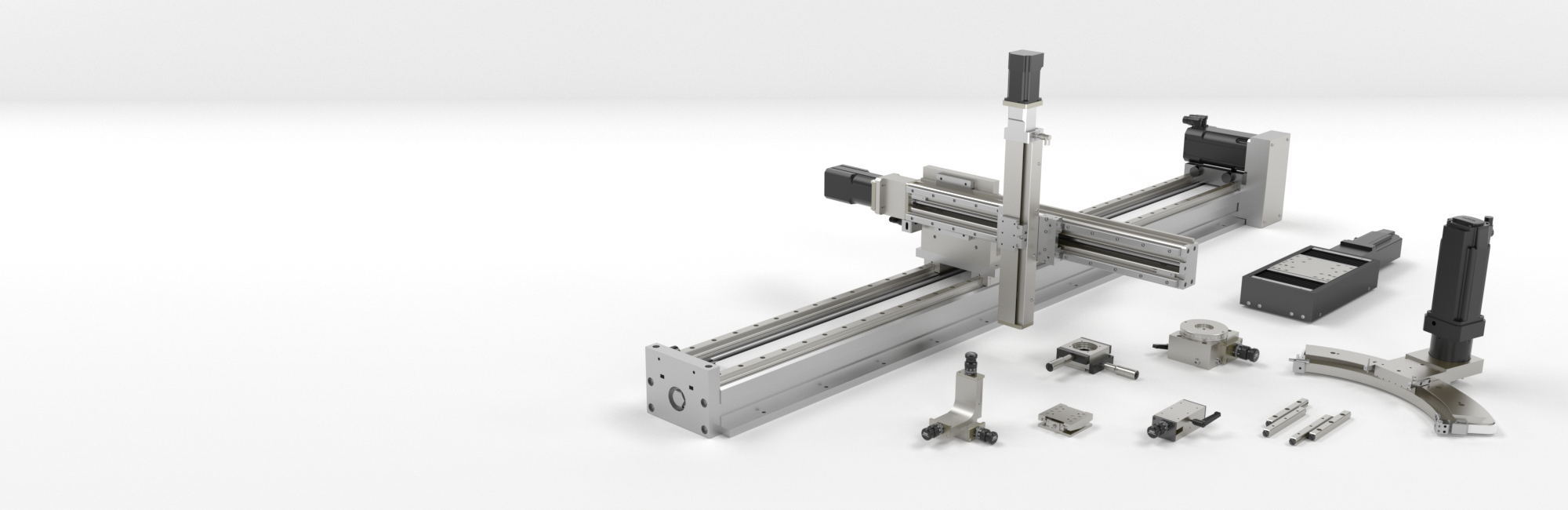

ERO-Führungen ist ein Familienunternehmen in Schwarzwald mit über 60 Jahren Erfahrung in der Lineartechnik. Am Firmensitz in Unadingen werden Führungsschienen (Kreuzrollen-, Gleit- und Nadelrollenführungen), Profilschienenführungen, Schlittenführungen, Linearachsen, Rundtische, Präzisionshubtische, Verstellschlitten, Goniometertische sowie mechanische und motorische Baugruppen konstruiert und gefertigt – mechanisch oder motorisch, linear oder rotativ. Dank hoher Fertigungstiefe am Standort können kundenspezifische Lösungen wie Sondermaße und individuelle Bohrbilder ab Stückzahl 1 umgesetzt werden. Gefertigt wird überwiegend in Werkzeugstahl und Grauguss EN-GJS-400-15, Führungsschienen werden im Satz geschliffen. Das Produktspektrum wird über das ERO-Baukastensystem zu vielfältigen Baugruppen kombiniert und ist unter anderem in Werkzeugmaschinen, Robotik, Messtechnik, Luft- und Raumfahrt sowie der Halbleiterindustrie im Einsatz.
- Standort
- Unadingen
- Verfahren
- Konstruktion und Fertigung von Führungssystemen und Lineartechnik, Herstellung von Führungsschienen (Kreuzrollen-, Gleit-, Nadelrollen-Führungsschienen), individuelle, Schleifen von Führungsschienen (im Satz geschliffen), Fertigung von Schlitten aus Grauguss EN-GJS-400-15 (geschliffen), Fertigung von Schlittenführungen (Kreuzrollen, Nadelrollen, Gleitbeschichtet, Schwalbenschwanz, mit, Fertigung von Motorischen Schlittenführungen (TYP MOTS, MONO, MOKS, MOS, MOLS, MFL, MML), Fertigung von Linearachsen (Spindelantrieb, Zahnriemenantrieb, Linearmotorantrieb), Fertigung von Profilschienenführungen (kugel-/rollengelagert, Standard und Miniatur)
- Werkstoffe
- Werkzeugstahl, Grauguss, Gleitbeschichtung (Schlittenführungen Serie TV), Grauguss EN-GJS-400-15, Gleitbeschichtung (Serie TV), Kunststoff (3D-Druck)
- Zertifikate
- ISO 9001:2015, ISO 9001
- Branchen
- Industrieautomation, Werkzeugmaschinen, Verpackungsmaschinen, Sondermaschinenbau, Messtechnik, Präzisionsmaschinen
- 01
Konstruktion
- 02
Profilelieren/Abrichten (ERO-AR 17)
- 03
Zerspanung & Schleifen (im Satz geschliffen)
- 04
Montage/Mehrachsmontage
- 05
Qualitätsprüfung
Werkstoffe & Fertigungsverfahren
Werkzeugstahl
Standardwerkstoff für Führungsschienen, Härte 60 ±2 HRC, Betriebstemperatur −20 °C bis +80 °C.
Grauguss EN-GJS-400-15
Werkstoff für geschliffene Schlitten und Schlittenführungen mit guter Schwingungsdämpfung.
Gleitbeschichtung (Serie TV)
Beschichtung für Gleit-Führungsschienen und -schlittenführungen mit guter Schwingungsdämpfung und Notlaufeigenschaften.
Kunststoff (3D-Druck)
3D-gedruckte Funktionsteile in modularen Linearachsen.
Standorte
Unadingen
DEProduktion / Firmensitz
- Losgröße
- Ab Stückzahl 1
- Werkstoffe
- Werkzeugstahl, Grauguss EN-GJS-400-15
- ERO-AR 17 Profilier- und Abrichtmaschine
Produkte & Baugruppen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Konstruktion und Fertigung von Führungssystemen und LineartechnikEngineering | – | – | – | 1 Stück | Werkzeugstahl, Grauguss EN-GJS-400-15 |

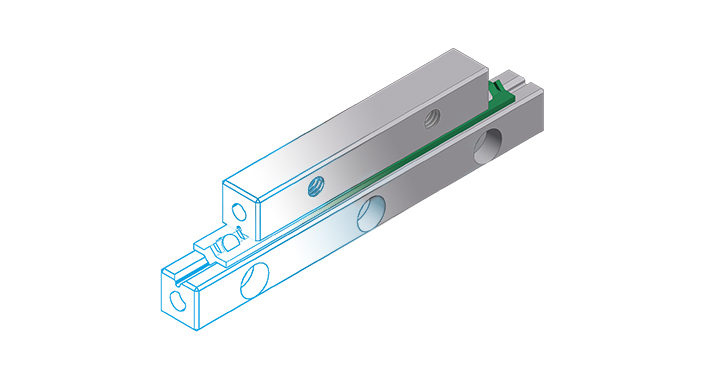

| Herstellung von Führungsschienen (Kreuzrollen-, Gleit-, Nadelrollen-Führungsschienen), individuelleZerspanung | x ±0,02 mm; y +0,1/+0,2 mm; Winkelfehler max. 0,3 µm/mm · Rz 6,3 | individuelle Schienenlängen möglich | – | ab Stückzahl 1 | Werkzeugstahl, Grauguss EN-GJS-400-15 |
| Schleifen von Führungsschienen (im Satz geschliffen)Zerspanung | x ±0,02 mm · Rz 6,3 | – | – | – | Werkzeugstahl |
| Fertigung von Schlitten aus Grauguss EN-GJS-400-15 (geschliffen)Zerspanung | Freimaßtoleranzen nach DIN 2768 mittel; Bauhöhe ±0,01 mm | 1000 mm | – | – | Grauguss EN-GJS-400-15 |

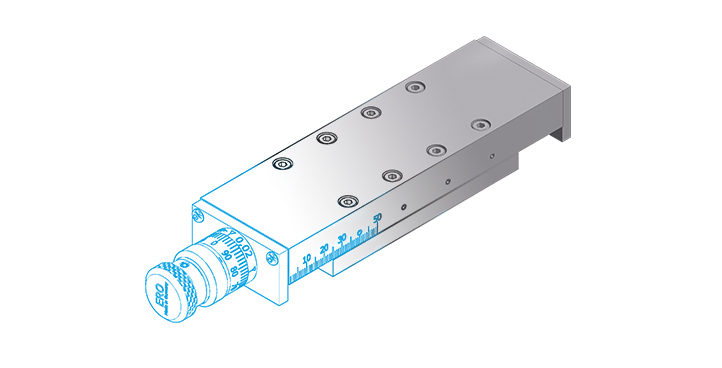

| Fertigung von Schlittenführungen (Kreuzrollen, Nadelrollen, Gleitbeschichtet, Schwalbenschwanz, mitMontage | – | 1000 mm | – | – | Grauguss EN-GJS-400-15, Werkzeugstahl |

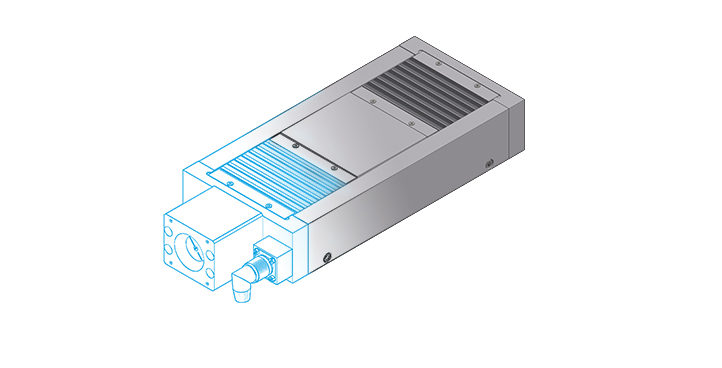

| Fertigung von Motorischen Schlittenführungen (TYP MOTS, MONO, MOKS, MOS, MOLS, MFL, MML)Montage | – | – | – | – | Grauguss EN-GJS-400-15 |

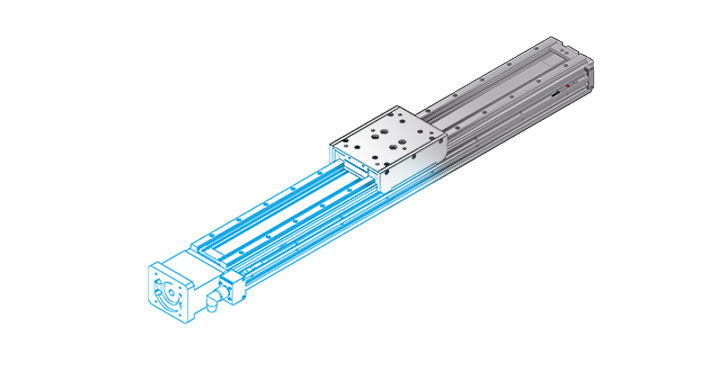

| Fertigung von Linearachsen (Spindelantrieb, Zahnriemenantrieb, Linearmotorantrieb)Montage | – | – | – | – | – |

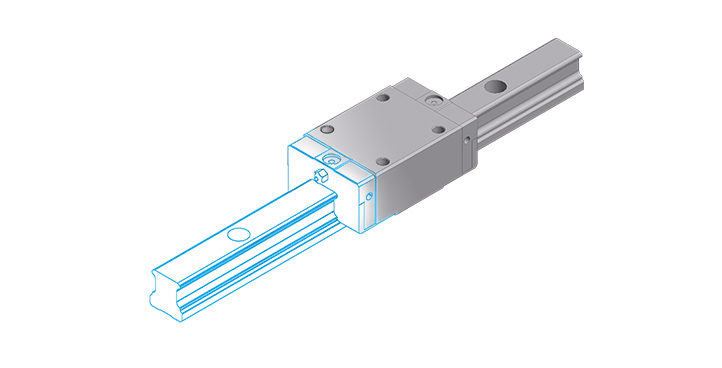

| Fertigung von Profilschienenführungen (kugel-/rollengelagert, Standard und Miniatur)Montage | – | individuelle Schienenlängen möglich | – | – | – |

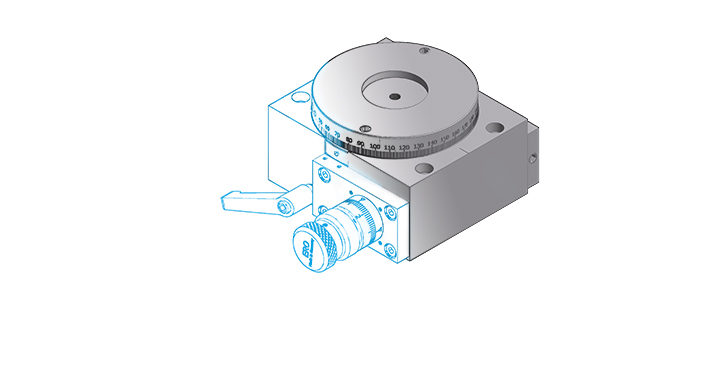

| Fertigung von Rundtischen (Gleitlager, Kreuzrollenlager, mechanisch/motorisch)Montage | – | – | – | – | – |

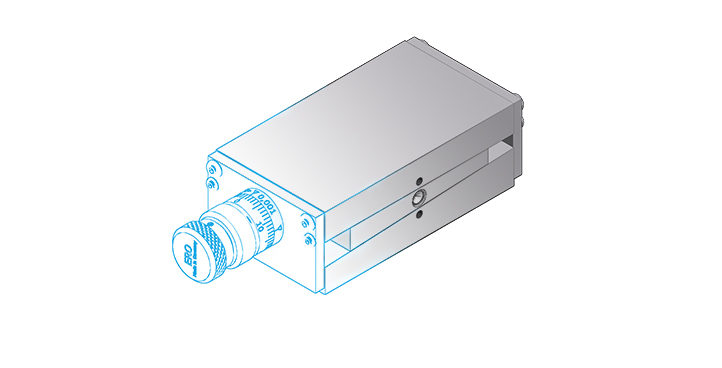

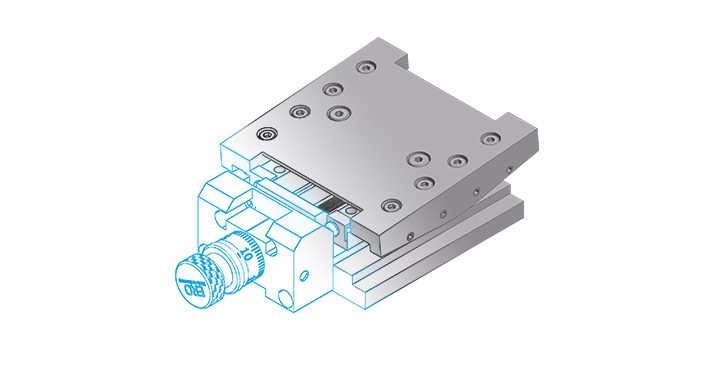

| Fertigung von Präzisionshubtischen, Verstellschlitten, Goniometertischen, DrehTellern,Montage | – | – | – | – | – |
| Profilelieren und Abrichten (ERO-AR 17 Profilier- und Abrichtmaschine)Zerspanung | – | – | – | – | – |
| Additive Fertigung von Funktionsteilen (3D-gedruckte Funktionsteile in modularen Linearachsen)Additiv | – | – | – | – | Kunststoff |
1 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Profilier- und Abrichtmaschine | ERO ERO-AR 17 | – | – | – | Unadingen |
Zusatzleistungen
Qualität
ERO-Führungen ist nach DIN EN ISO 9001:2015 zertifiziert. Die hohe Fertigungstiefe am Standort Unadingen ermöglicht die Einhaltung enger Toleranzen, Führungsschienen werden im Satz geschliffen und nummeriert geliefert.
| Nachweis | Unadingen |
|---|---|
| ISO 9001 |
Historie
- über 60 Jahr
Familienunternehmen mit über 60 Jahren Erfahrung in der Lineartechnik
