Entwicklung und Fertigung von Spritzguss-Kunststoffteilen, Hybridbauteilen und Kühlungssystemen für Automotive und eMobility.
Erwin Quarder Systemtechnik GmbH
Espelkamp · Preußisch Oldendorf · Wernigerode · Ostrava · Grand Rapids · Querétaro · ShanghaiNeu auf Amplifa
Über die Erwin Quarder Systemtechnik GmbH
Die Erwin Quarder Systemtechnik GmbH mit Sitz in Espelkamp ist Headquarter der familiengeführten Erwin Quarder Gruppe, einem Entwicklungspartner für Kunststofftechnik und Automatisierung. Das Unternehmen fertigt Präzisions-Kunststoffspritzgussteile einschließlich Mehrkomponenten- und Insert-Technik (Overmolding), Sensorumspritzung und automatisierter Baugruppenmontage. Kernprodukte sind Kunststoff-Aluminium-Hybridkühlsysteme für Batterien, Leichtbau-Batteriegehäuse aus Endlos- und Kohlefaser, Hochspannungsmechatronik und der Zelltemperatursensor ZTS-10. Im eigenen Werkzeugbau entstehen Spritzgießwerkzeuge auf modernen Fräs- und Erodiermaschinen; Konstruktion und Simulation erfolgen mit Catia V5, NX, Cadmould, Moldex 3D und Abaqus. Spritzgießmaschinen von Engel, Krauss Maffei und Arburg mit Schließkräften von 40 t bis 500 t sind im Einsatz. Die Gruppe beschäftigt rund 1100 Mitarbeitende weltweit, davon etwa 500 am Standort Espelkamp, und beliefert Automotive-OEMs und Zulieferer, Elektroindustrie, Klima- und Kältetechnik sowie Medizintechnik von Standorten in Deutschland, Tschechien, China, den USA und Mexiko.
- Standort
- Espelkamp
- Verfahren
- Kunststoffspritzguss (Spritzgießtechnik), Mehrschichten-/Mehrkomponententechnik (Co-Injection), Insert-Technik / Einlegerumspritzung (Overmolding), Sensorumspritzung, Baugruppenmontage / automatisierte Baugruppenmontage, Werkzeugbau / Formenbau für Spritzgießwerkzeuge, Fräsen (Werkzeugbau), Drahterodieren
- Werkstoffe
- Kunststoff, Aluminium, Endlosglasfaser, Kohlefaser, Stahl, Endlosglasfaser und Kohlefaser, Spritzgießtechnik, Mehrkomponententechnik
- Zertifikate
- IATF 16949:2016 (mit Produktdesign), ISO 14001:2015, ISO 45001:2023, ISO 50001:2018, IATF 16949:2016, ISO 9001:2015, ISO 9001, IATF 16949, ISO 14001, ISO 45001, ISO 50001
- Gegründet
- 1971
- Mitarbeiter
- 1100 (Gruppe weltwei
- Branchen
- Automobilhersteller, Automobilzulieferer, Elektroindustrie, Klima- und Kältetechnik, Medizintechnik, Hersteller von Steckverbindern
- 01
Entwicklung und Konstruktion (Catia V5, NX)
- 02
Spritzgießsimulation und FEM-Berechnung
- 03
Werkzeugbau (Fräsen, Erodieren, Tuschieren)
- 04
Spritzguss (Mehrkomponenten- und Insert-Technik)
- 05
Automatisierte Baugruppenmontage
- 06
Selektivgalvanik (Wernigerode)
- 07
Lager und Logistik
Werkstoffe und Verfahren
Kunststoff
Grundwerkstoff für Präzisions-Spritzgussteile in Mehrkomponenten- und Insert-Technik.
Aluminium
Im Spritzgussverfahren nahtlos verbundener Partnerwerkstoff für Kunststoff-Aluminium-Hybridkühlung.
Endlosglasfaser und Kohlefaser
Faserverstärkung für Leichtbau-Batteriegehäuse mit einstellbarer Steifigkeit und geringem Gewicht.
Stahl
Werkstoff für Spritzgießwerkzeuge und als Vergleichsmaterial schwerer Batteriegehäuse.
Spritzgießtechnik
Spritzgießmaschinen von Engel, Krauss Maffei und Arburg mit 40 bis 500 t Schließkraft.
Mehrkomponententechnik
Co-Injection für funktionsintegrierte, mehrschichtige Kunststoffbauteile.

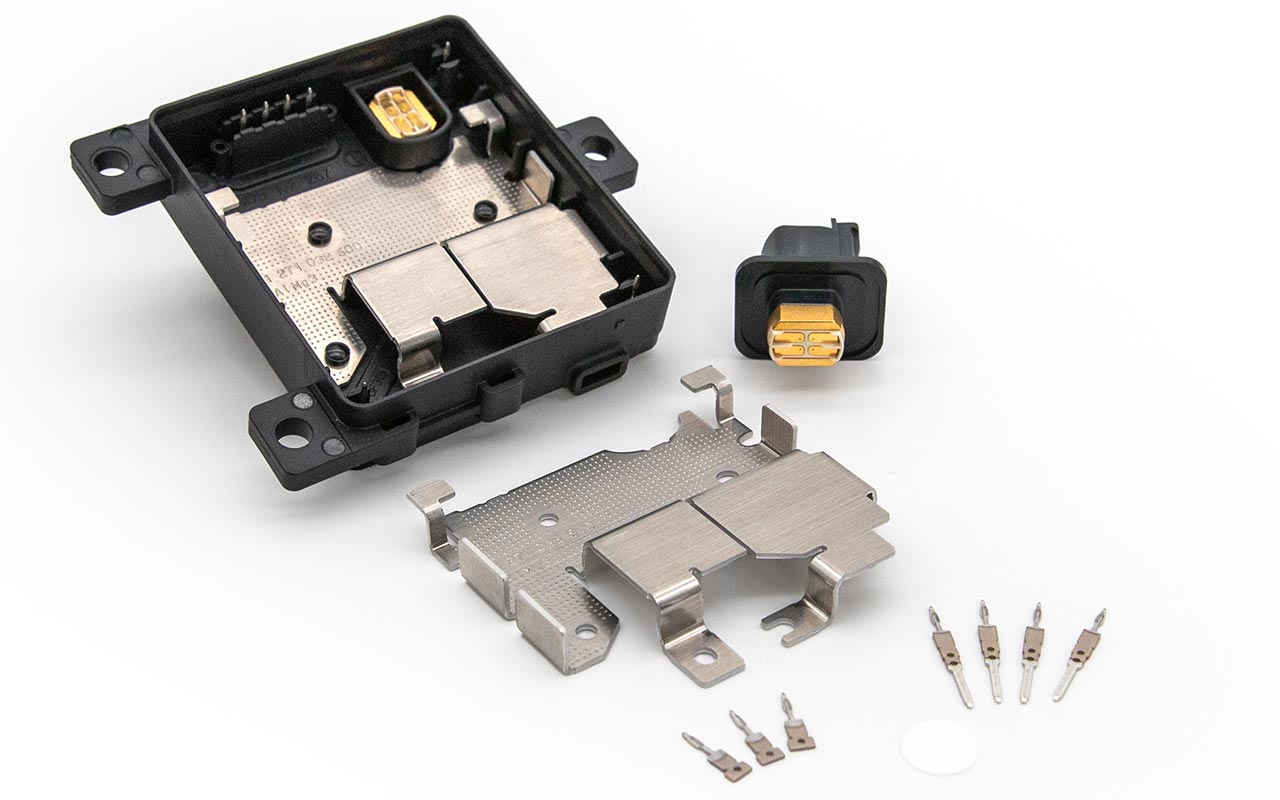

Insert-Technik / Sensorumspritzung
Einlegerumspritzung von Metallteilen und Sensoren für mechatronische Baugruppen.
Werkzeugbau
Fräsen, Draht- und Senkerodieren sowie Tuschieren für Spritzgießwerkzeuge.
Automatisierungstechnik
Herstellung von Automatisierungsanlagen für die eigene Serienfertigung.

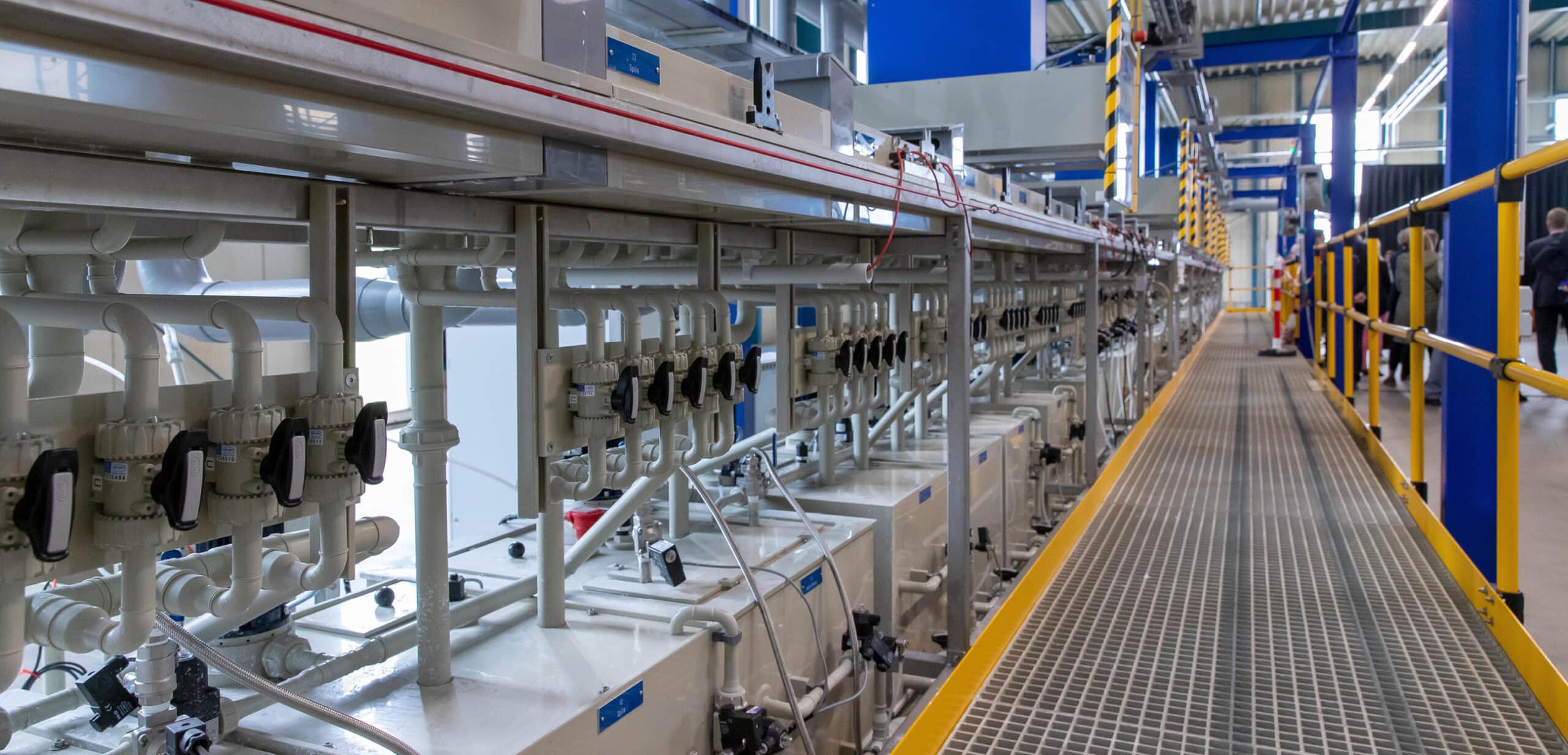

Selektivgalvanik
Oberflächenveredelung am Joint-Venture-Standort Quarder-MWG in Wernigerode.
Standorte

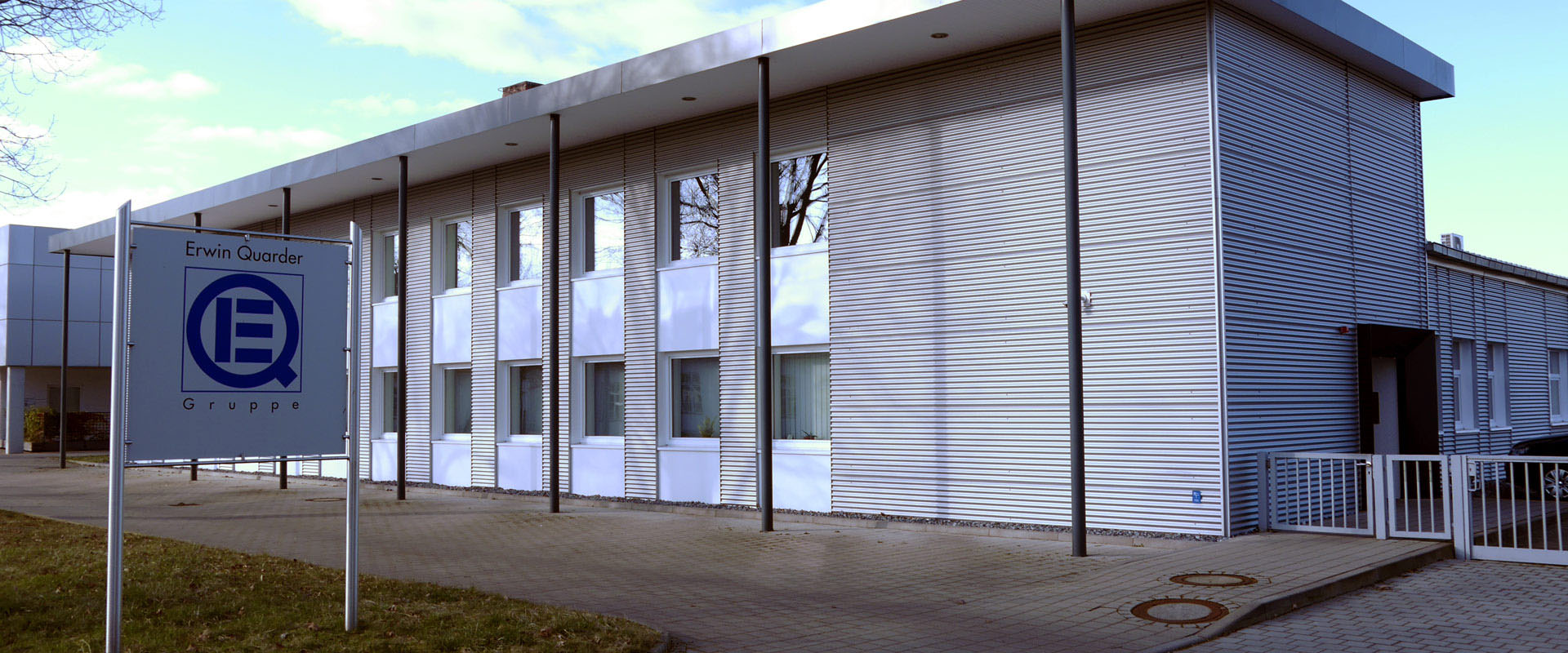

Espelkamp (HQ / Werkzeugbau)
DEHeadquarter und Werkzeugbau, Fritz-Souchon-Str. 2
- Werkstoffe
- Stahl, Kunststoff
- Deckel DMC 75 V linear
- Deckel DMC 100 V
- Röders Tec RXP500
- 2× Röders Tec RXP601 DSH
- Zeiss Prismo Navigator 7/9/7 CMM
- Mitsubishi MV-R
- Makino U 53 K
- Makino UP 53 I
- Heun MD-435
- 4× OPS Gantry Eagle 500
- 2× Makino EDNC 43
- Reis/KUKA Tuschierpresse 100 t

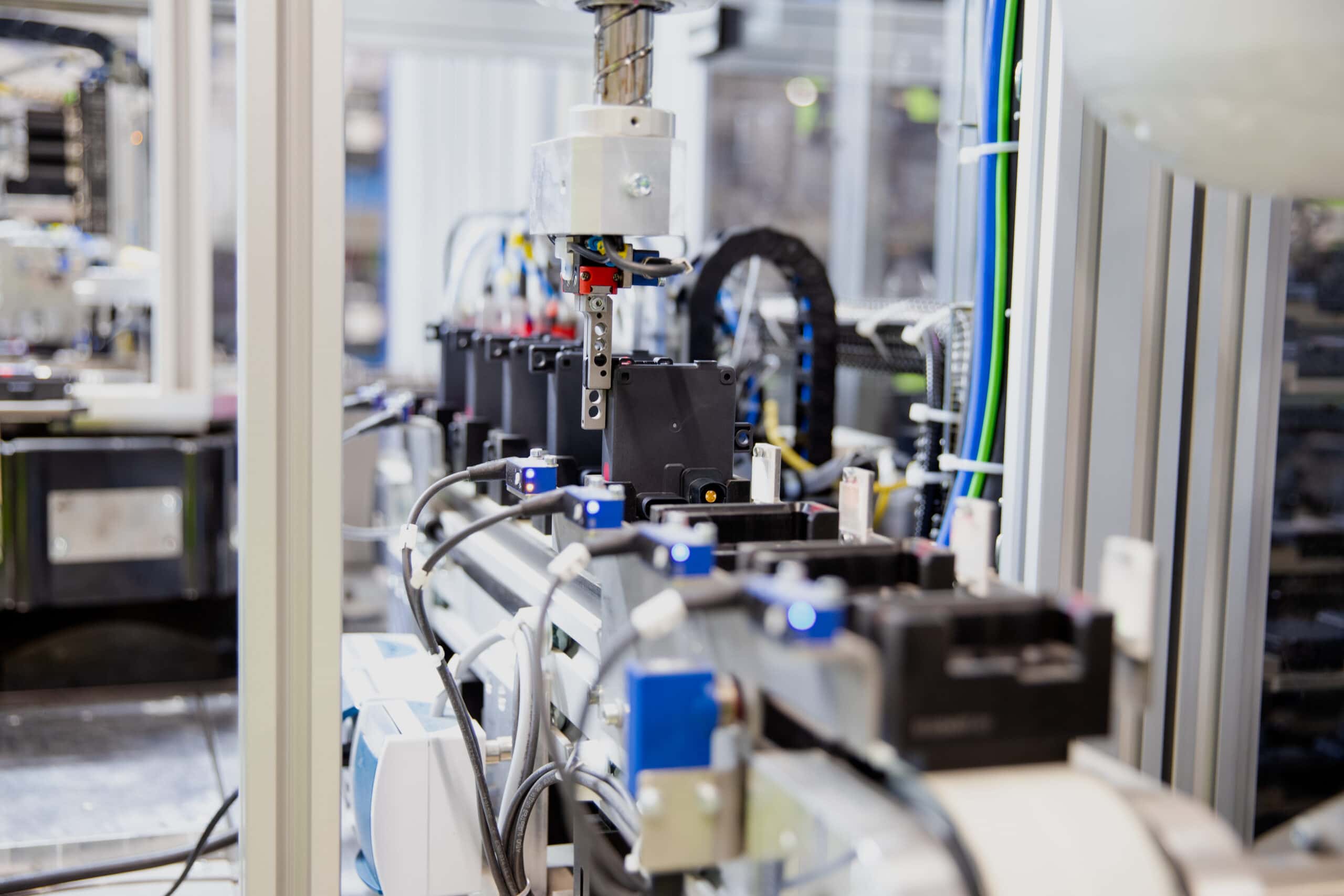

Espelkamp (Systemtechnik)
DEProduktion Spritzguss, General-Bishop-Str. 31
- Losgröße
- Serie
- Werkstoffe
- Kunststoff, Aluminium, Endlosfasern
- Spritzgießmaschinen Engel, Krauss Maffei, Arburg 40–500 t

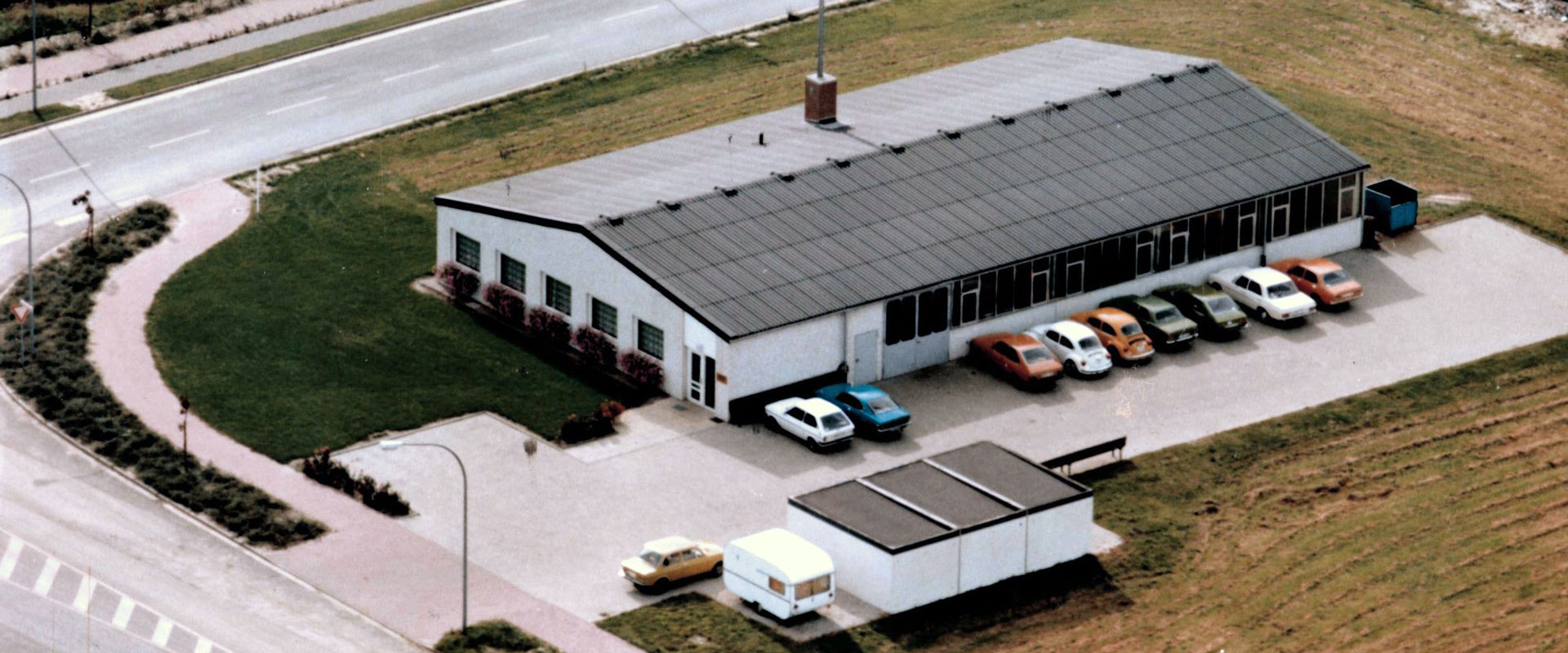

Espelkamp (Werk 3)
DEProduktion Spritzguss, Königsberger Str. 8-10
- Losgröße
- Serie
- Werkstoffe
- Kunststoff
- Spritzgießmaschinen 40–500 t
Espelkamp (Automation)
DEHerstellung von Automatisierungsanlagen, In der Tütenbeke 36
Preußisch Oldendorf
DELager und Logistik, Am Alten Markt 34
Wernigerode (Quarder-MWG GmbH)
DEJoint Venture, Selektivgalvanik

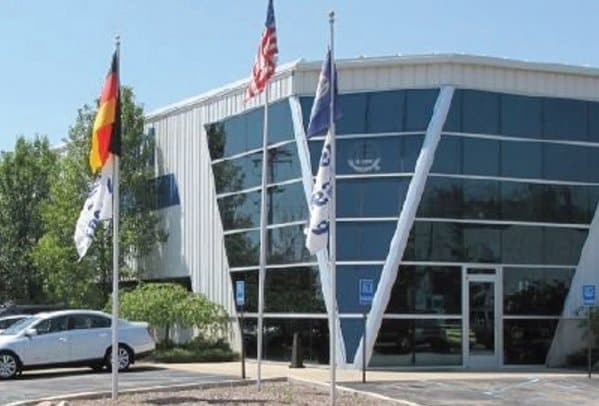

Grand Rapids, MI (Erwin Quarder Inc.)
USProduktion und Vertrieb
- Losgröße
- Serie
- Werkstoffe
- Kunststoff

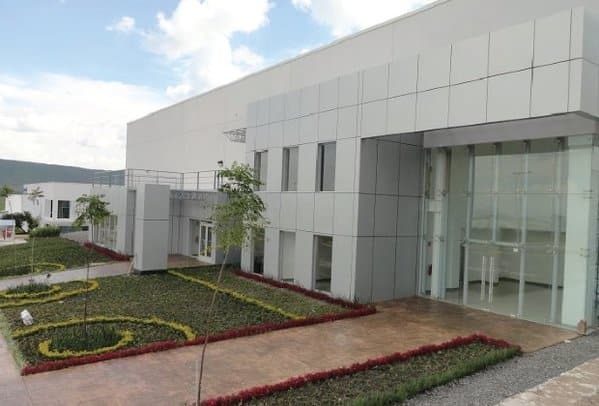

Querétaro (Quarder de Mexico S.A. de C.V.)
MXProduktion
- Losgröße
- Serie
- Werkstoffe
- Kunststoff

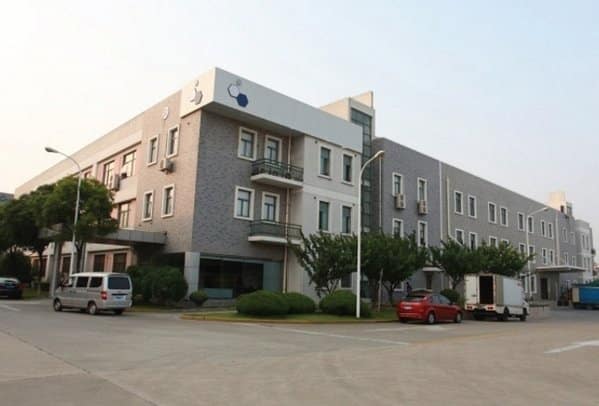

Shanghai (FEQ Automotive Systems Co., Ltd.)
CNJoint Venture, Produktion, Waigaoqiao Free Trade Zone
- Losgröße
- Serie
- Werkstoffe
- Kunststoff

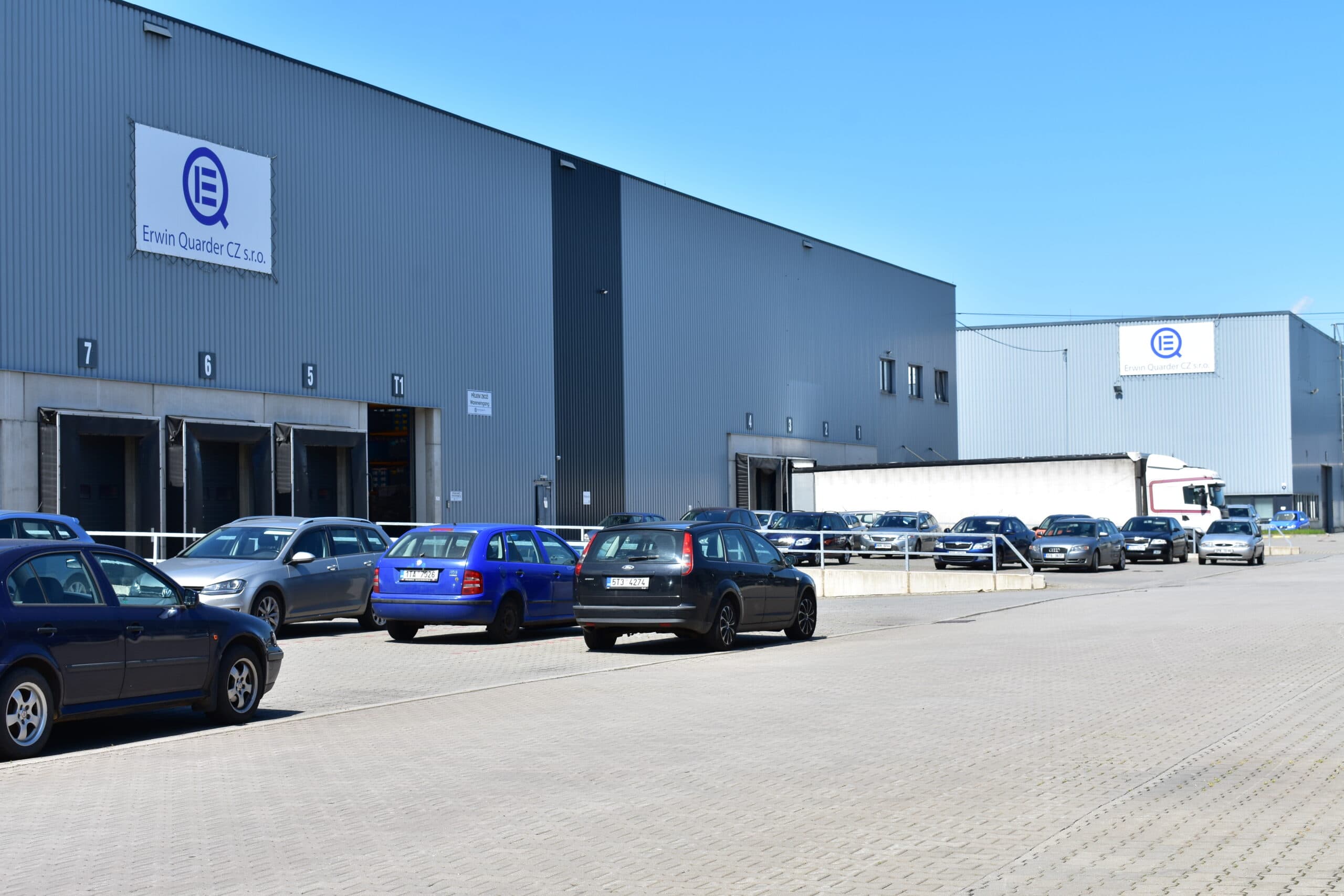

Ostrava (Erwin Quarder CZ s.r.o.)
CZProduktion
- Losgröße
- Serie
- Werkstoffe
- Kunststoff
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Kunststoffspritzguss (Spritzgießtechnik)Kunststoff | – | – | – | – | Kunststoff, Aluminium (Hybrid), Endlosfasern (Glas/Kohle) |
| Mehrschichten-/Mehrkomponententechnik (Co-Injection)Kunststoff | – | – | – | – | Kunststoff |
| Insert-Technik / Einlegerumspritzung (Overmolding)Kunststoff | – | – | – | – | Kunststoff, Metall |
| SensorumspritzungKunststoff | – | – | – | – | Kunststoff |
| Baugruppenmontage / automatisierte BaugruppenmontageMontage | – | – | – | – | Kunststoff |
| Werkzeugbau / Formenbau für SpritzgießwerkzeugeEngineering | – | – | – | – | Stahl, Kunststoff |
| Fräsen (Werkzeugbau)Zerspanung | – | – | – | – | Stahl |
| DrahterodierenZerspanung | – | – | – | – | Stahl |
| SenkerodierenZerspanung | – | – | – | – | Stahl |
| Tuschieren (Presse 100 t)Zerspanung | – | – | – | – | Stahl |
| Automation / Herstellung von AutomatisierungsanlagenEngineering | – | – | – | – | – |
| FEM-Berechnung und Spritzgießsimulation (Cadmould, Moldex 3D, Abaqus)Engineering | – | – | – | – | Kunststoff |
| Kunststoff-Aluminium-Hybridkühlung (Batterie-Hybridkühlung)Fügen | – | – | – | – | Kunststoff, Aluminium |
| SelektivgalvanikOberfläche | – | – | – | – | – |
15 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Fräsmaschine/Bearbeitungszentrum | Deckel DMC 75 V linear | 1 | – | – | Espelkamp (Werkzeugbau) |
| Fräsmaschine | Deckel DMC 100 V | 1 | – | – | Espelkamp (Werkzeugbau) |
| Hochgeschwindigkeits-Fräszentrum | Röders Tec RXP500 | 1 | – | – | Espelkamp (Werkzeugbau) |
| Hochgeschwindigkeits-Fräszentrum | Röders Tec RXP601 DSH | 2 | – | – | Espelkamp (Werkzeugbau) |
| 3D-Koordinatenmessmaschine (CMM) | Zeiss Prismo Navigator 7/9/7 / Calypso CNC | 1 | – | – | Espelkamp (Werkzeugbau) |
| Drahterodiermaschine | Mitsubishi MV-R | 1 | – | – | Espelkamp (Werkzeugbau) |
| Drahterodiermaschine | Makino U 53 K | 1 | – | – | Espelkamp (Werkzeugbau) |
| Drahterodiermaschine | Makino UP 53 I | 1 | – | – | Espelkamp (Werkzeugbau) |
| Drahterodiermaschine | Heun MD-435 | 1 | – | – | Espelkamp (Werkzeugbau) |
| Senkerodiermaschine | OPS Gantry Eagle 500 | 4 | – | – | Espelkamp (Werkzeugbau) |
| Senkerodiermaschine | Makino EDNC 43 | 2 | – | – | Espelkamp (Werkzeugbau) |
| Tuschierpresse | Reis / KUKA | 1 | 100 t | – | Espelkamp (Werkzeugbau) |
| Spritzgießmaschine | Engel | – | Schließkraft 40 t bis 500 t | – | Espelkamp |
| Spritzgießmaschine | Krauss Maffei | – | Schließkraft 40 t bis 500 t | – | Espelkamp |
| Spritzgießmaschine | Arburg | – | Schließkraft 40 t bis 500 t | – | Espelkamp |
Zusatzleistungen
Qualität
Die Qualitätssicherung umfasst Koordinatenmesstechnik (Zeiss Prismo Navigator mit Calypso CNC), Fähigkeitsuntersuchungen und FMEA im Werkzeugbau. Das Managementsystem ist nach IATF 16949 mit Produktdesign, ISO 9001, ISO 14001, ISO 45001 und ISO 50001 zertifiziert; 2025 erhielt das Unternehmen eine VW-Urkunde für ein Prozessaudit mit Ergebnis A.
| Nachweis | Espelkamp | Ostrava | Grand Rapids | Querétaro | Shanghai |
|---|---|---|---|---|---|
| ISO 9001 | |||||
| IATF 16949 | |||||
| ISO 14001 | |||||
| ISO 45001 | |||||
| ISO 50001 |
Historie
- 1971
Unternehmensgründung durch Erwin Quarder; Werkzeugbau für Stanz- und Kunststoffspritzgießwerkzeuge
- 1986
Erste Serienfertigung von Kunststoffbauteilen
- 1998
Gründung Quarder Inc. in Michigan, USA; Erweiterung der Business Unit Automatisierungstechnik
- 2003
Gründung Erwin Quarder s.r.o. in Ostrava, Tschechien
- 2005
Bildung der Quarder Gruppe mit den Geschäftsbereichen Systemtechnik, Werkzeugtechnik und Automatisierungstechnik
- 2012
Gründung FEQ Ltd., Singapore mit Fertigungsstandort Shanghai
- 2014
Gründung Quarder de Mexico S.A. de C.V. in Querétaro
- 2018
Einstieg in die Elektromobilität als Tier-One-Lieferant an OEM
- 2021
50 Jahre Erwin Quarder
