EMS-Dienstleister für Leiterplattenbestückung SMT/THT, Gerätemontage, Schaltschrankbau und Kalibrierservice seit 1994.
ESD Electronic Service & Design GmbH
Bad Sassendorf (An der Helle 9, 59505) · DeutschlandNeu auf Amplifa
Über die ESD Electronic Service & Design GmbH
Die ESD Electronic Service & Design GmbH ist ein seit 1994 tätiger EMS-Dienstleister (Electronic Manufacturing Services) mit Sitz in Bad Sassendorf, Nordrhein-Westfalen. Als Familienunternehmen fertigt und bestückt das Unternehmen elektronische Baugruppen in SMT-, THT- und THR-Technik – von der Prototypen- und Musterfertigung über Kleinserien bis zur Serienproduktion. Die Leistungspalette umfasst Materialbeschaffung, Rework, Lackieren und Versiegeln von Baugruppen, Löten unter Stickstoffatmosphäre (RoHS-konform oder bleihaltig), Gerätemontage, Verdrahtung, Kabelkonfektion sowie Schaltschrankbau und Schaltanlagen. Die Qualitätssicherung erfolgt unter anderem per AOI, In-Circuit-Test, Burn-In und individuellen elektrischen Endtests nach IPC-A-610; das Unternehmen ist nach DIN EN ISO 9001:2015 zertifiziert. Darüber hinaus betreibt ESD ein Kalibrierlabor für elektrische und mechanische Messmittel mit DAkkS-akkreditierten Messgrößen, einen Reparaturservice inklusive Chiplevel-Rework sowie einen DGUV V3-Prüfservice. Kunden stammen unter anderem aus Sicherheits-, Medizin-, Bahn- und Kraftwerksleittechnik sowie aus der Kassentechnik.
- Standort
- Bad Sassendorf
- Verfahren
- SMT-Leiterplattenbestückung (vollautomatisch), THT-Leiterplattenbestückung, THR-Leiterplattenbestückung (Through Hole Reflow), Löten unter Stickstoffatmosphäre, Dampfphasenlöten, Rework (SMT/THT), Lackieren und Versiegeln von Baugruppen, Automatische Optische Inspektion (AOI)
- Werkstoffe
- SMT-Bestückung (Surface Mount Technology), THT-Bestückung (Through Hole Technology), THR-Bestückung (Through Hole Reflow), Löten unter Stickstoffatmosphäre, Dampfphasenlöten, AOI und In-Circuit-Test, Fertigung nach IPC-A-610, Kalibrierservice
- Zertifikate
- DIN EN ISO 9001:2015, ISO 9001
- Gegründet
- 1994
- Branchen
- Elektronik/EMS, Sicherheitstechnik, Medizintechnik, Bahntechnik, Steuerungs- und Kraftwerksleittechnik, Kassentechnik/Handel
- 01
Entwicklung und Layout-Entwicklung
- 02
Materialbeschaffung und Materialmanagement
- 03
Prototypen- und Musterfertigung
- 04
Leiterplattenbestückung SMT/THT/THR (Löten unter Stickstoffatmosphäre,
- 05
AOI, ICT, Burn-In, Funktions- und Endtest
- 06
Lackieren und Versiegeln
- 07
Gerätemontage, Verdrahtung, Kabelkonfektion, Justage
- 08
Schaltschrankbau
- 09
Reparaturservice und After-Sales-Service
- 10
Kalibrierservice (Vor-Ort-Kalibrierung, DAkkS-akkreditierte Messgrößen)
Verfahren und Technologien
SMT-Bestückung (Surface Mount Technology)
Vollautomatische Oberflächenmontage von Bauteilen von Prototypen bis zur Serienproduktion.
THT-Bestückung (Through Hole Technology)
Durchsteckmontage für robuste, mechanisch belastbare Baugruppen.
THR-Bestückung (Through Hole Reflow)
Reflow-Löten durchsteckmontierter Bauteile für gemischte Aufbauten.
Löten unter Stickstoffatmosphäre
RoHS-konformes, bleifreies oder bleihaltiges Löten mit reduzierter Oxidation.
Dampfphasenlöten
Temperaturkontrolliertes Löten insbesondere für Prototypen und empfindliche Aufbauten.
AOI und In-Circuit-Test
Automatische optische Inspektion und elektrischer In-Circuit-Test zur Früherkennung von Fehlern.
Fertigung nach IPC-A-610
Orientierung an den anerkannten Akzeptanzkriterien für elektronische Baugruppen.

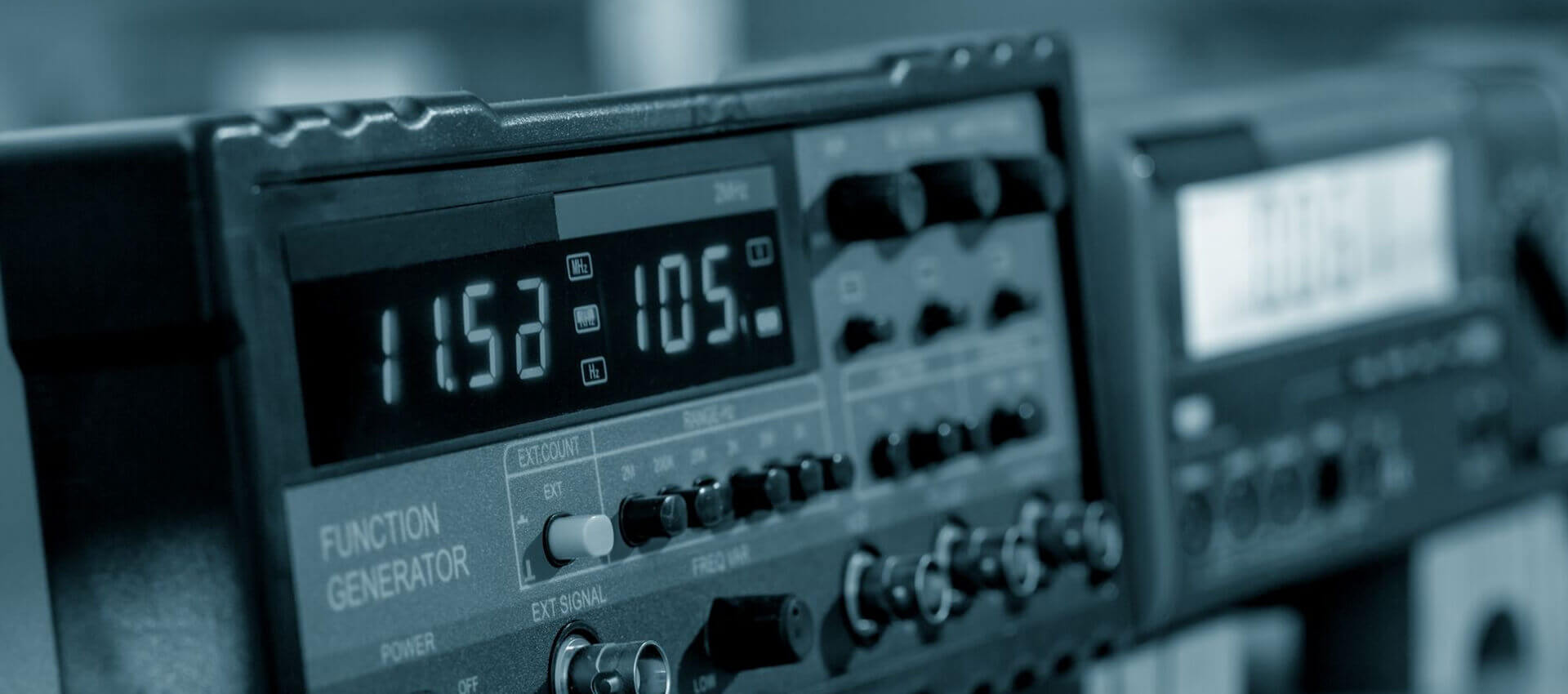

Kalibrierservice
Kalibrierung elektrischer und mechanischer Messmittel, teils DAkkS-akkreditiert, inklusive Vor-Ort-Kalibrierung.
Standort
Bad Sassendorf
DEProduktion, Fertigung, Kalibrierlabor, Verwaltung
- Losgröße
- Prototypen/Einzelstücke bis Serienproduktion
- Werkstoffe
- SMT, THT, THR
- Prototypenbestückungsautomat
- Dampfphasen-Lötanlage
- Linearfeeder (Stangenware)
- Traymagazin
- Gurtabschnittfeeder
- AOI-System
- In-Circuit-Test-System
Baugruppen und Leistungen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| SMT-Leiterplattenbestückung (vollautomatisch)Montage | – | – | – | Prototypen/Einzelstücke – Serienproduktion | – |
| THT-LeiterplattenbestückungMontage | – | – | – | – | – |
| THR-Leiterplattenbestückung (Through Hole Reflow)Montage | – | – | – | – | – |
| Löten unter StickstoffatmosphäreFügen | – | – | – | – | – |
| DampfphasenlötenFügen | – | – | – | – | – |
| Rework (SMT/THT)Montage | – | – | – | – | – |
| Lackieren und Versiegeln von BaugruppenOberfläche | – | – | – | – | – |
| Automatische Optische Inspektion (AOI)Prüfung | – | – | – | – | – |
| In-Circuit-Test (ICT)Prüfung | – | – | – | – | – |
| Burn-In-TestPrüfung | – | – | – | – | – |
| Individueller elektrischer Endtest mit PrüfaufbautenPrüfung | – | – | – | – | – |
| IC-Test und FunktionstestPrüfung | – | – | – | – | – |
| DGUV V3 Prüfung (ehemals BGV A3)Prüfung | – | – | – | – | – |
| Kalibrierung von MessgerätenPrüfung | – | – | – | – | – |
| Schaltschrankbau (Montage, Verdrahtung, Installation)Montage | – | – | – | Einzelanfertigung – Serienproduktion | – |
| GerätemontageMontage | – | – | – | – | – |
| Kabelkonfektion / Fertigung von Kabelsätzen und AnschlussleitungenFügen | – | – | – | – | – |
| VerdrahtungMontage | – | – | – | – | – |
| JustageMontage | – | – | – | – | – |
| Prototypenbestückung / MusterfertigungMontage | – | – | – | Einzelstücke – Muster | – |
| Entwicklung und Layout-Entwicklung (Baugruppen)Engineering | – | – | – | – | – |
| Materialbeschaffung / MaterialmanagementEngineering | – | – | – | – | – |
| ReparaturservicePrüfung | – | – | – | – | – |
7 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Prototypenbestückungsautomat | – | 1 | Feederbänke 55 mm × 8 mm Zuführungen; Feederbreiten 8 mm, 12 mm, 16 mm, 24 mm | – | Bad Sassendorf |
| Dampfphasen-Lötanlage | – | 1 | – | – | Bad Sassendorf |
| Linearfeeder (für Stangenware) | – | – | – | – | Bad Sassendorf |
| Traymagazin | – | – | – | – | Bad Sassendorf |
| Gurtabschnittfeeder | – | – | – | – | Bad Sassendorf |
| AOI-System (Automatische Optische Inspektion) | – | – | – | – | Bad Sassendorf |
| In-Circuit-Test-System | – | – | – | – | Bad Sassendorf |
Zusatzleistungen
Referenzkunden
Qualität und Zertifizierung

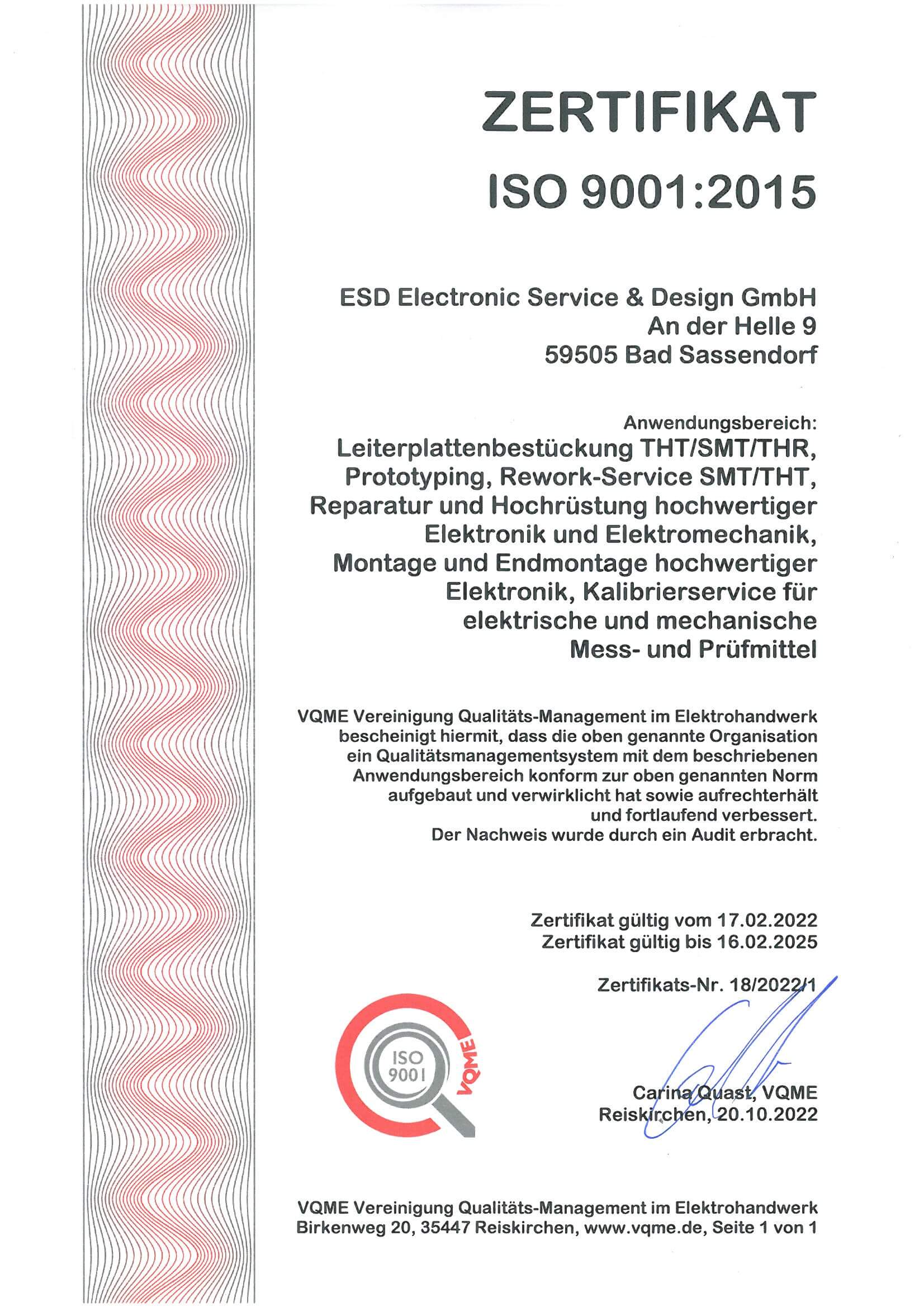

Die Fertigung orientiert sich an den Anforderungen der IPC-A-610; Qualität wird durch AOI, In-Circuit-Test, Burn-In und individuelle elektrische Endtests gesichert. Das Unternehmen ist nach DIN EN ISO 9001:2015 (Zertifikat VQME) zertifiziert und betreibt ein Kalibrierlabor mit regelmäßig aktualisierter Ausstattung.
| Nachweis | Bad Sassendorf |
|---|---|
| ISO 9001 |
Unternehmenshistorie
- 1994
Aufnahme der Geschäftstätigkeit mit Reparatur und Hochrüstung hochwertiger Elektronik und Elektromechanik; Start als EMS-Dienstleister.
- 2004
Übernahme des Kalibrierservice von einer ABB-Tochtergesellschaft.
