Fertigung von Stanz- und Umformwerkzeugen bis 65 t für die Automobilindustrie, inklusive Simulation, Konstruktion und Tryout.
EVD Metallverarbeitungs GmbH
DrolshagenNeu auf Amplifa
Werkzeugbau aus Südwestfalen

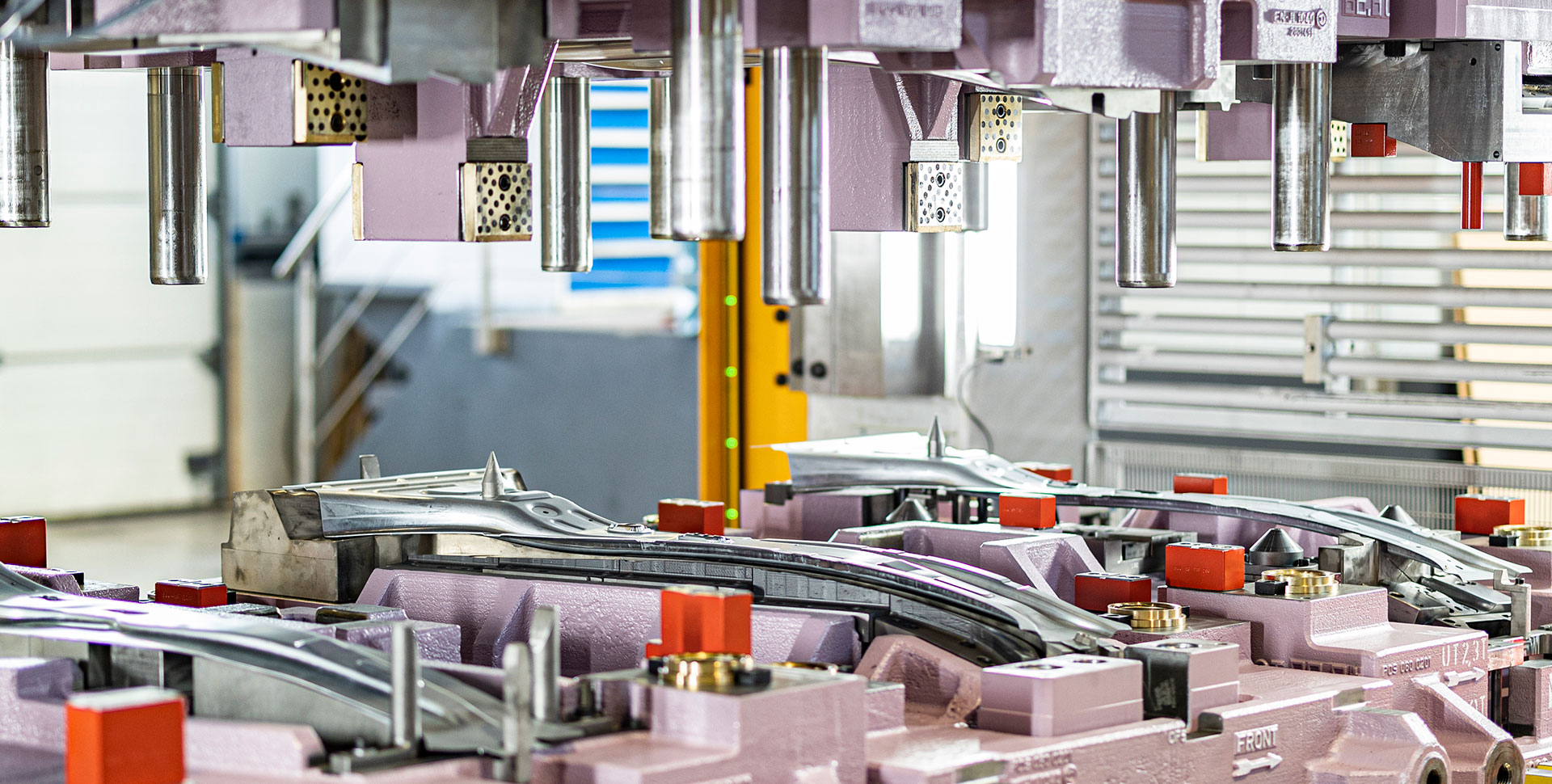

Die EVD Metallverarbeitungs GmbH ist ein inhabergeführtes Familienunternehmen mit Sitz in Drolshagen in Südwestfalen. Das Unternehmen konstruiert und fertigt Stanz- und Umformwerkzeuge für die Automobilindustrie und weitere Branchen, darunter Transferwerkzeuge mit Greiferschienen-Sätzen, Folgeverbundwerkzeuge, Handeinlegewerkzeuge und Prototypenwerkzeuge mit einem Gesamtgewicht bis 65 t. Die Wertschöpfung reicht von Simulation und Methodenplanung (AutoForm) über die 3D-CAD-Konstruktion bis zum Werkzeugbau, dem Abpressen von Bauteilen auf einer 12000-kN-Servohydraulik-Tryoutpresse und der Begleitung bis zur Serieneinarbeitung. Verarbeitet werden vor allem Bleche aus Stahl, hochfesten DP-Materialien, Tiefziehblechen und Aluminium. Ergänzend werden Bauteillehren und Messaufnahmen gefertigt sowie Lohnarbeiten wie 2-, 3- und 5-Achs-Bearbeitung, Schleifen, Erodieren und Abpressen angeboten. Auf einer Produktionsfläche von 1300 m² steht ein Maschinenpark mit CNC-Fräsmaschinen, Erodiermaschinen, Schleiftechnik und Krananlagen bis 32 t.
- Standort
- Drolshagen
- Verfahren

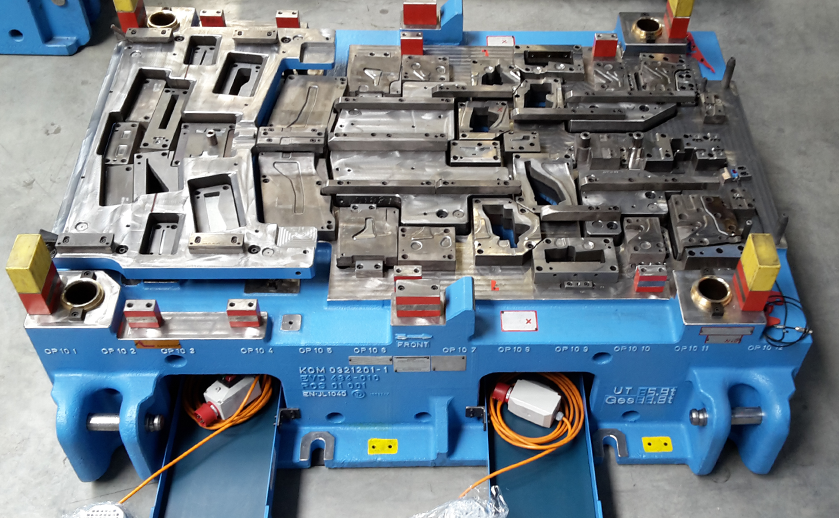

- Transferwerkzeuge inkl. Greiferschienen-Sätze, Folgeverbundwerkzeuge, Handeinlegewerkzeuge, Prototypenwerkzeuge, Bauteillehren und Messaufnahmen, Stanz- und Umformwerkzeuge für Automobilindustrie, Simulation, Methodenplanung, CAD-Konstruktion, Lohnfertigung: 2-/3-/5-Achs-Bearbeitung, Erodieren, Parallel-Schleifen, Abpressen von Bauteilen
- Werkstoffe
- DX54D+Z, DX53, HC420LAD, EN485-4 / PTL 2027-AW-AlMg3,5Mn-lK-O/H111, DC04/DC05, EN AW-6016 AlMgSi1, DP800, DC06
- Zertifikate
- DIN EN ISO 9001:2015, ISO 9001
- Gegründet
- 1992
- Branchen
- Automobilindustrie, Metallverarbeitung, Automobilindustrie (Automobilzulieferer)
- 01
Simulation und Methodenplanung
- 02
3D-CAD-Konstruktion
- 03
Werkzeugbau (Fräsen, Schleifen, Erodieren)
- 04
Tryout und Abpressen auf 12000-kN-Presse
- 05
Einarbeitung und Übergabe in die Serie
Werkstoffe und Verfahren
DX54D+Z
Tiefziehblech mit Zinkauflage, z. B. für Verstärkung Wischer (1,50 mm).
DX53
Tiefziehstahl, u. a. für Aufnahme Schubstrebe (2,20 mm).
DC04/DC05
Kaltgewalzte Tiefziehbleche, z. B. für ASM Drivetrain (1,95 mm).
DC06
Höchster Tiefziehgrad, in Simulationsprojekten mit AutoForm eingesetzt.
HC420LAD
Hochfester mikrolegierter Stahl, u. a. für Aufnahme Retraktor (1,25 mm).
DP800

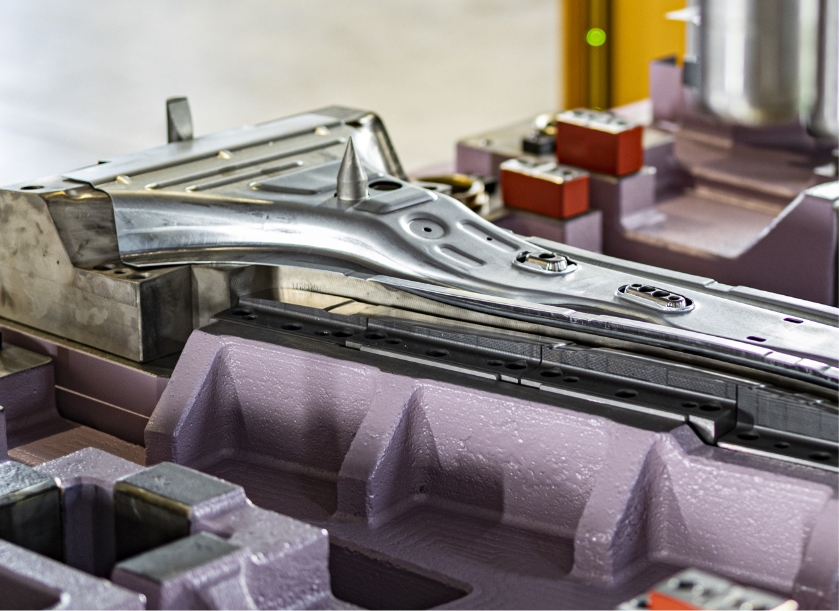

Dualphasenstahl für hochfeste Strukturbauteile wie B-Säulen-Verstärkungen (1,60 mm).
EN485-4 / PTL 2027 AW-AlMg3,5Mn-lK-O/H111
Aluminiumblech, z. B. für Schließbügelverstärkung (1,50 mm).
EN AW-6016 AlMgSi1
Aluminiumblech, u. a. für SGR Ölwanne (2,00 mm).
Standort und Maschinenpark
Drolshagen
DEHauptsitz, Konstruktion und Fertigung (Werkzeugbau)
- Stückgewicht / Größe
- Werkzeuge bis 65 t Gesamtgewicht
- Losgröße
- Prototypenwerkzeuge bis Serienwerkzeuge
- Werkstoffe
- Stahl (DC04/DC05/DC06, DX53, DX54D+Z, HC420LAD, DP800), Aluminium (AlMg3,5Mn, EN AW-6016)

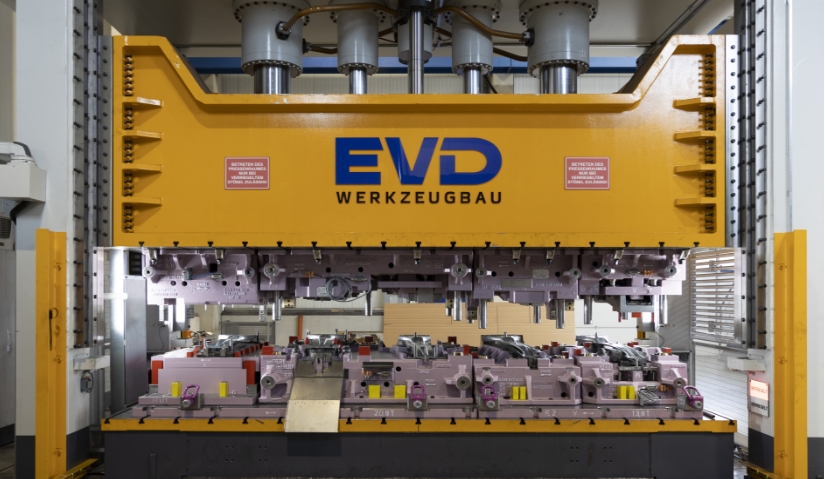

- Tryoutpresse Servohydraulik 12000 kN, Tisch 5500 x 2500 mm (2 Stück inkl. 2600 kN)

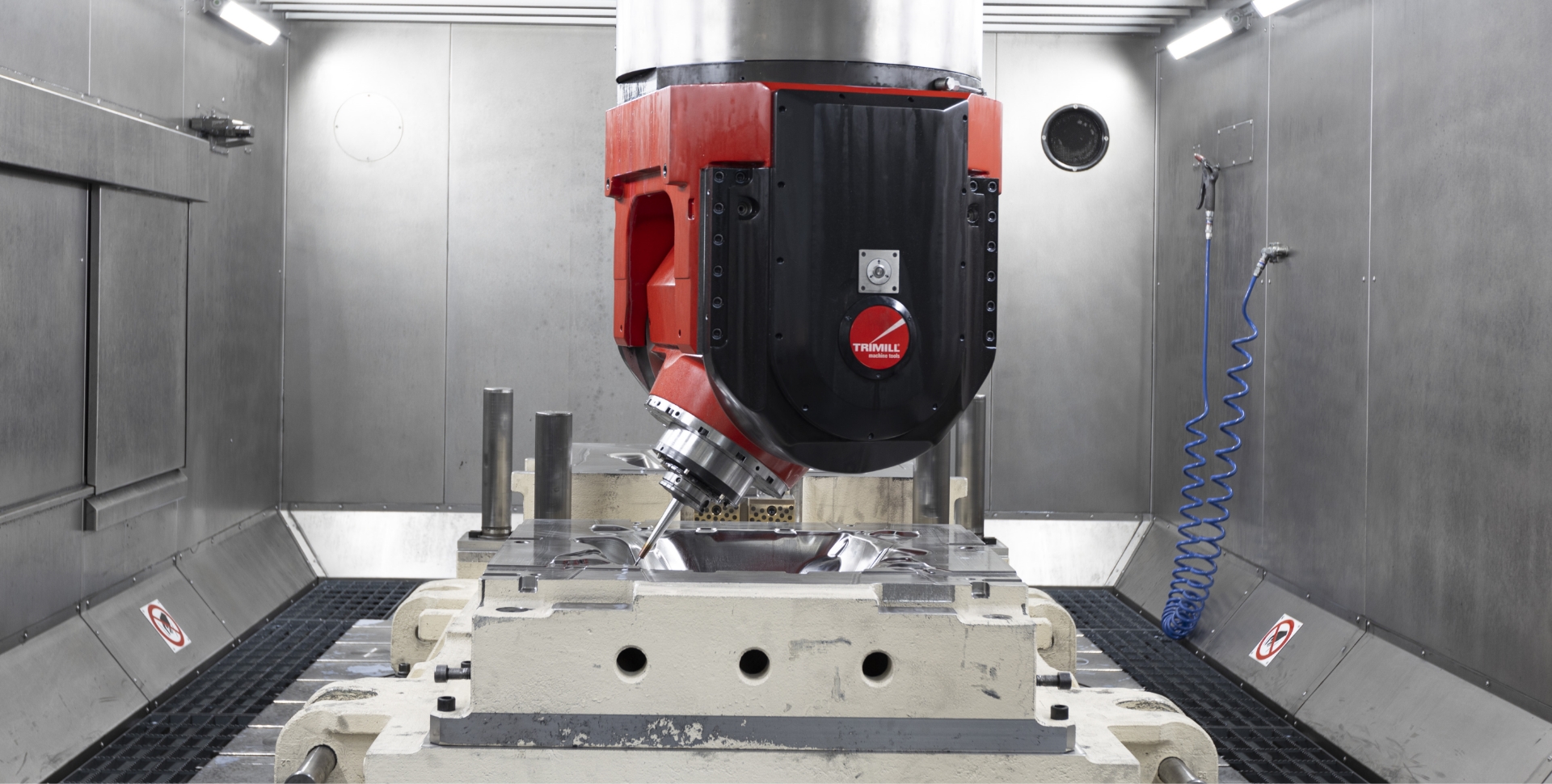

- Trimill VFC 3021 5-Achs-Simultanfräsmaschine
- DEPO CUT 2012 CNC-Fräsmaschine
- AXA PFZ 50 CNC-Fräsmaschine
- ELB Flächen- und Profilschleifmaschine
- Sodick AG 537L Erodiermaschine
- Sodick AQ 400L Erodiermaschine
- Krananlage (Konsolkran 2 x 2 t, 1 x 5 t; Brückenkran 32 t)
- Konsolfräsmaschine
- Drehbank
- Band- und Bügelsäge
- Ausleger- und Radialbohrmaschinen
Bauteile und Referenzen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Transferwerkzeuge inkl. Greiferschienen-SätzeUmformung | – | – | 65 t | – | Stahlbleche, Aluminium, hochfeste Bleche, Tiefziehbleche |
| FolgeverbundwerkzeugeUmformung | – | – | 65 t | – | Stahlbleche, Aluminium, hochfeste Bleche, Tiefziehbleche |
| HandeinlegewerkzeugeUmformung | – | – | 65 t | – | Bleche, Platinen |
| PrototypenwerkzeugeUmformung | – | – | 65 t | – | – |
| Bauteillehren und MessaufnahmenPrüfung | – | – | – | – | – |
| Stanz- und Umformwerkzeuge für AutomobilindustrieUmformung | – | – | 65 t | – | hochfeste Bleche, Tiefziehbleche, Aluminium, DP-Materialien |
| Simulation, Methodenplanung, CAD-KonstruktionEngineering | – | – | – | – | – |
| Lohnfertigung: 2-/3-/5-Achs-Bearbeitung, Erodieren, Parallel-Schleifen, Abpressen von BauteilenZerspanung | – | – | – | – | – |
| Abpressen von Bauteilen auf 12000 kN Servo-Hydraulikpresse (Tryoutpresse, auch Vermietung)Umformung | – | 5500 mm × 2500 mm | – | – | – |
| Gewindedurchzüge durch Umformung direkt am Blech (Gewindeformer, Stanzmutterköpfe)Umformung | – | – | – | – | – |
13 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

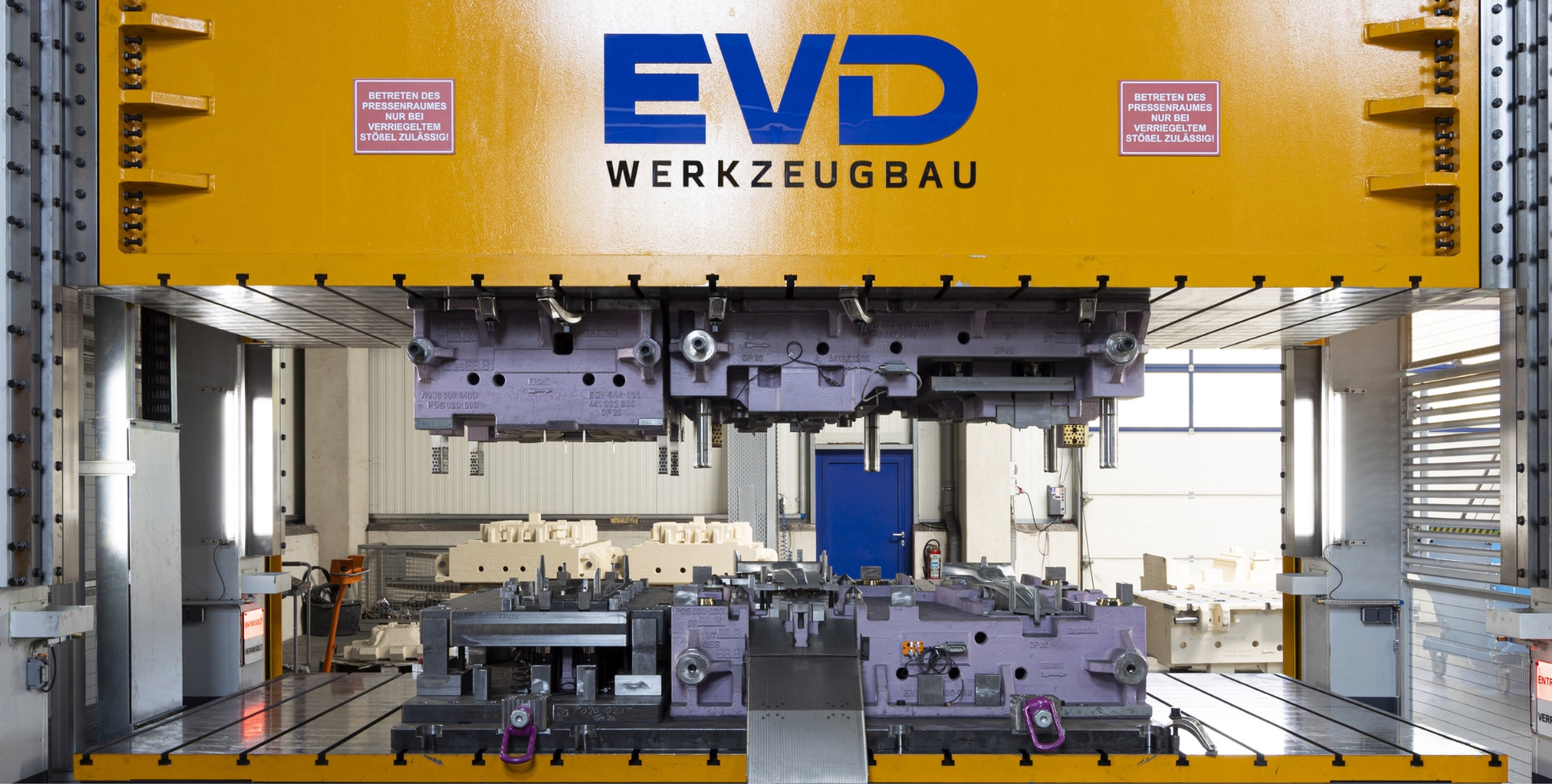

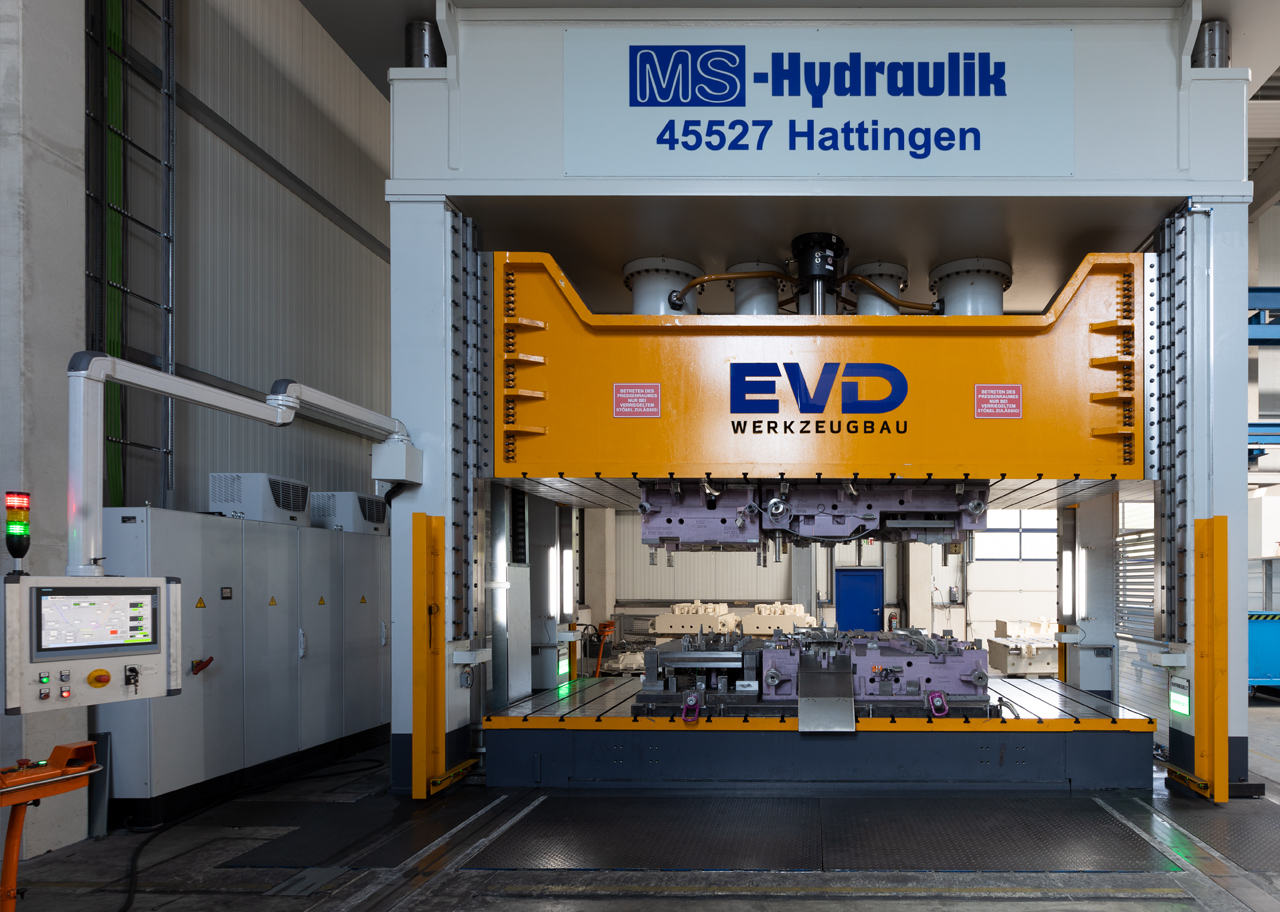

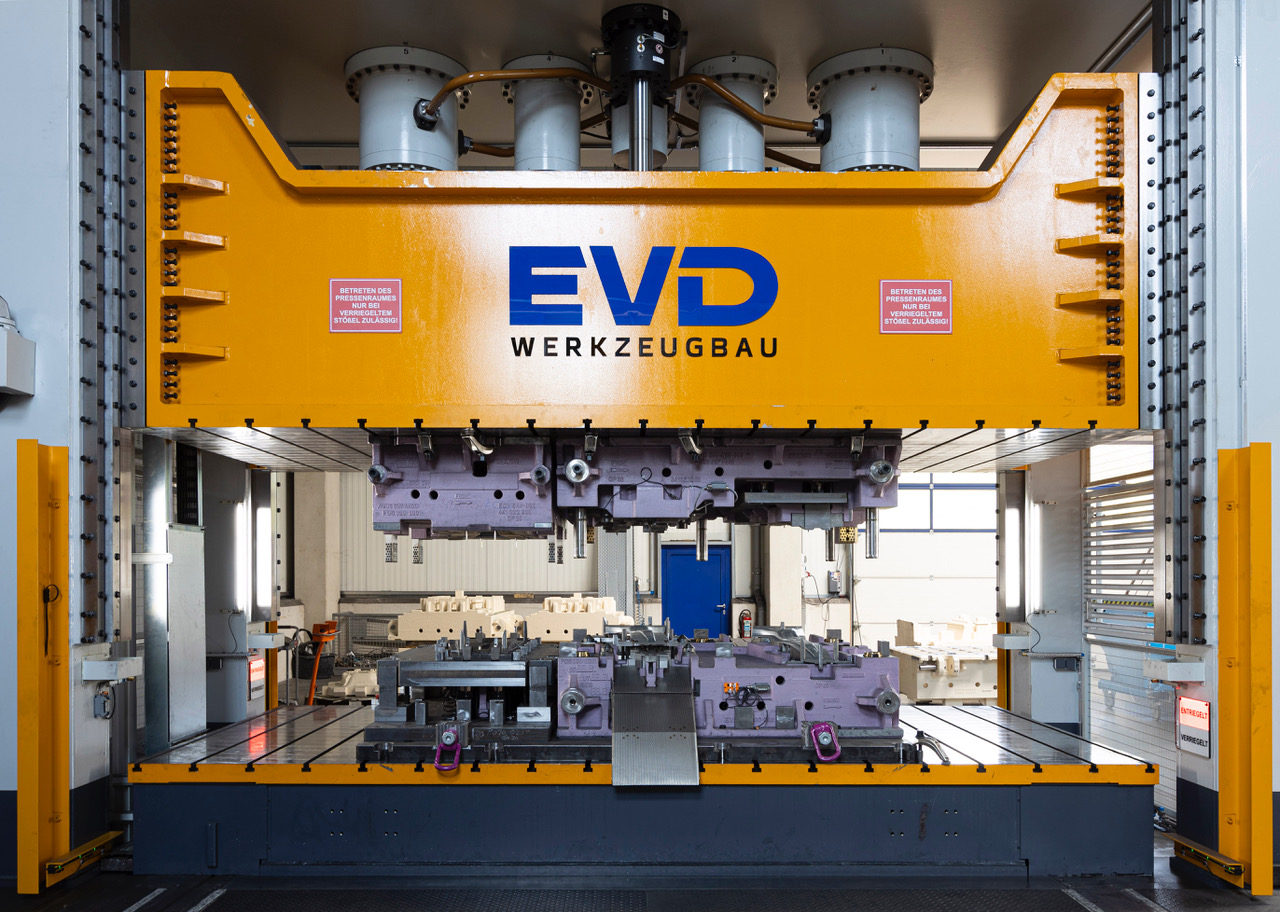

| Tryoutpresse Servohydraulik | – | 2 | Tischgröße 5500 x 2500 mm, Stößelhub bis 1500 mm, Einbauhöhe 300–1500 mm, Presskraft 12000 kN | – | Drolshagen |

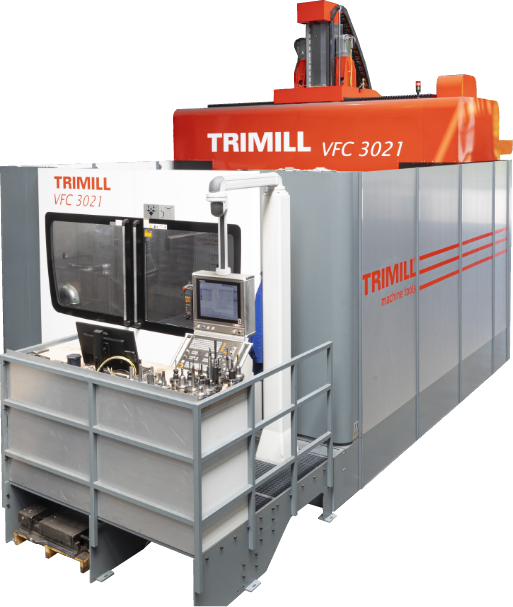

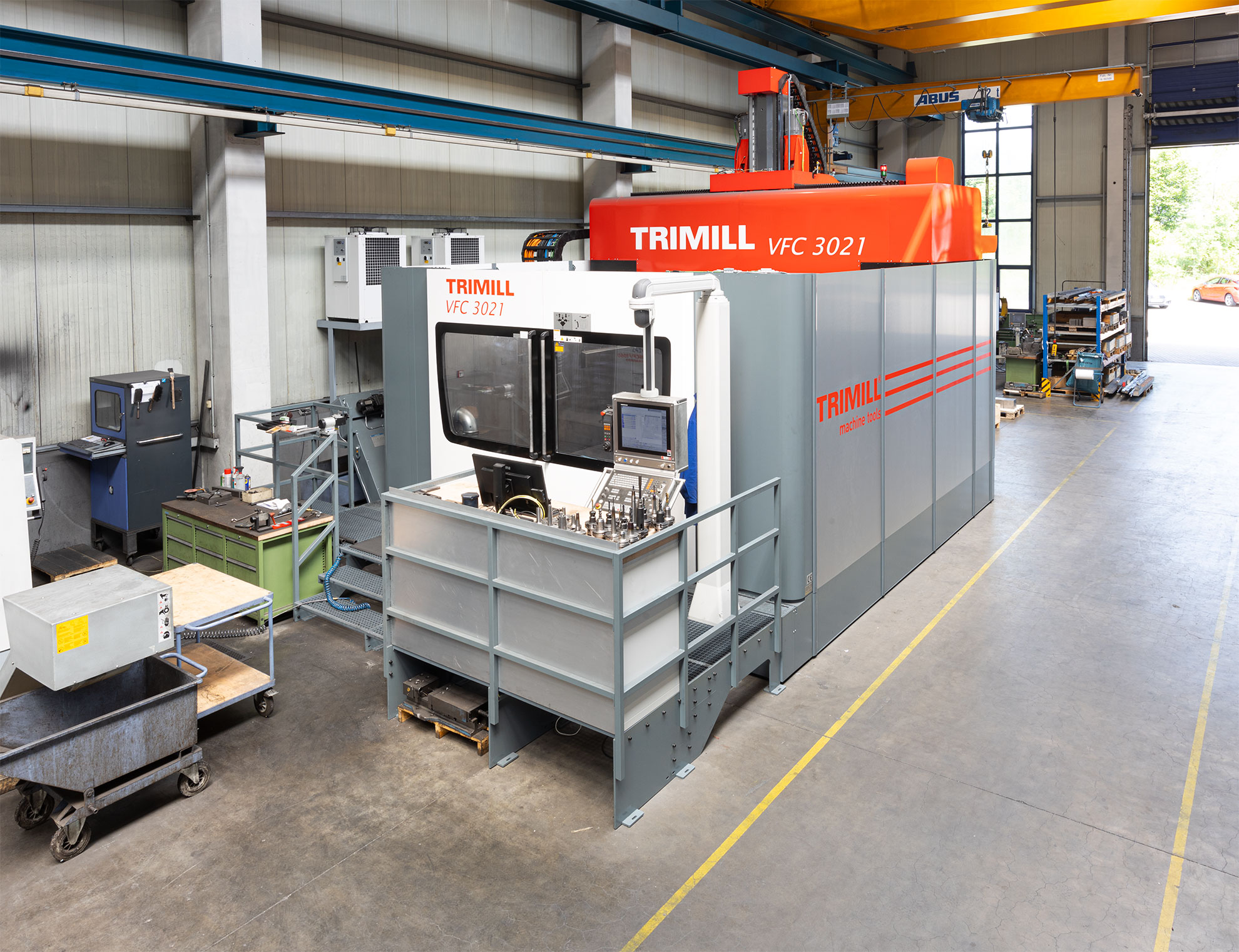

| 5-Achs-Simultanfräsmaschine | Trimill VFC 3021 | – | Aufspannfläche 3500 x 2250 mm, X 3000 / Y 2100 / Z 1200 mm | – | Drolshagen |
| CNC Fräsmaschine | DEPO CUT 2012 | – | Aufspannfläche 2300 x 1700 mm, X 2000 / Y 1200 / Z 1100 mm | – | Drolshagen |
| CNC Fräsmaschine | AXA PFZ 50 | – | Aufspannfläche 4000 x 2500 mm, X 3500 / Y 2500 / Z 1200 mm | – | Drolshagen |
| Flächen- und Profilschleifmaschine | ELB | – | Aufspannfläche 1160 x 660 mm, X 1160 / Y 660 / Z 610 mm | – | Drolshagen |
| Erodiermaschine | Sodick AG 537L | – | Aufspannfläche 850 x 750 mm, X 570 / Y 400 / Z 280 mm | – | Drolshagen |
| Erodiermaschine | Sodick AQ 400L | – | Aufspannfläche 750 x 650 mm, X 400 / Y 350 / Z 280 mm | – | Drolshagen |
| Konsolkran | – | 3 | 2 x 2 t, 1 x 5 t | – | Drolshagen |
| Brückenkran | – | 1 | 32 t | – | Drolshagen |
| Konsolfräsmaschine | – | – | – | – | Drolshagen |
| Drehbank | – | – | – | – | Drolshagen |
| Band- und Bügelsäge | – | – | – | – | Drolshagen |
| Ausleger- und Radialbohrmaschinen | – | – | – | – | Drolshagen |
Zusatzleistungen
Referenzkunden
Qualität
Jedes Werkzeug wird einer strengen Qualitätskontrolle unterzogen; die Maschinen werden regelmäßig gewartet und Mitarbeiter kontinuierlich geschult. Das QM-System ist nach DIN EN ISO 9001:2015 durch TÜV zertifiziert.
| Nachweis | Drolshagen |
|---|---|
| ISO 9001 |
Historie
- 1992
Gründung der EVD Metallverarbeitung GmbH durch die Brüder Hubertus und Edgar Viedenz in Drolshagen/Sengenau.
- 2004
Verlegung des Standorts nach Drolshagen/Scheda mit neuen Räumlichkeiten und optimierter Fertigung.
- 2020
Inbetriebnahme einer 1200-t-(12000-kN-)Hydraulikpresse mit Servotechnik als Tryoutpresse mit Tischgröße 5500 x 2500 mm.
