Hersteller von 5-Achs-CNC-Portalfräsmaschinen für die Hochleistungsbearbeitung großvolumiger Bauteile aus Aluminium, Stahl, CFK und Kunststoff.
F. Zimmermann GmbH
Neuhausen auf den Fildern · NordamerikaNeu auf Amplifa
Zimmermann – Fräslösungen made in Germany
F. Zimmermann GmbH ist ein deutscher Maschinenbauer mit Sitz in Neuhausen auf den Fildern, der sich auf die Entwicklung und Fertigung von CNC-Portalfräsmaschinen spezialisiert hat. Das modulare Maschinensystem umfasst die Baureihen FZP, FZU und FZG – von kompakten Monoblock-Maschinen wie der FZU22 bis zur untenfahrenden Großmaschine FZG mit Verfahrwegen bis 60.000 mm in X. Die 5-Achs-Maschinen sind für die simultane Bearbeitung von Aluminium, Stahl, Titan, Ureol, Kunststoffen, Holz und Faserverbundwerkstoffen (CFK) ausgelegt. Die thermosymmetrische, mittenführende Portalbauweise sorgt für hohe Positioniergenauigkeiten nach ISO 230-2 bzw. VDI/DGQ 3441. Zimmermann richtet sich an Kunden in der Luft- und Raumfahrt, Wehrtechnik, Automobilindustrie, im Modell- und Formenbau, Werkzeugbau, Schiffsbau sowie bei alternativen Energien. Das Unternehmen integriert zunehmend digitale Technologien wie Condition Monitoring mit bis zu 50 Sensoren pro Maschine, KI-gestützte Datenauswertung, digitale Zwillinge und Cyber Resilience (Security by Design) gemäß Cyber Resilience Act. Service, Ersatzteile sowie Vorrats- und Gebrauchtmaschinen komplettieren das Angebot; ein Standort in Nordamerika und Auslieferungen bis nach Japan belegen die internationale Ausrichtung.
- Standort
- Neuhausen auf den Fildern
- Verfahren
- 5-Achs-Portalfräsen (HSC), Condition Monitoring / Datenauswertung, Cyber Resilience / Security by Design, Digitale Zwillinge / VR-Visualisierung, Service weltweit, Vorrats- und Gebrauchtmaschinen
- Werkstoffe
- Aluminium, Ureol, Kunststoff, Holz, CFK (Kohlefaser/Verbundstoffe), FZP-Linie (Gantry-Bauweise), FZU-Linie (Monoblock/Unibody), FZG-Linie (untenfahrend)
- Zertifikate
- Genauigkeitsprüfung nach ISO 230-2 / VDI/DGQ 3441, Thermostabilität nach ISO 230-3, Cyber Resilience Act (Security by Design)
- Branchen
- Luft- und Raumfahrt, Wehrtechnik, Automotive, Modell- und Formenbau, Werkzeugbau, Schiffsbau
- 01
Engineering und Konstruktion
- 02
Mechanische Fertigung und Montage
- 03
Steuerungs- und Softwareintegration
- 04
Inbetriebnahme und Abnahme
- 05
Weltweiter Service und Support
Werkstoffe und Maschinentechnologie
FZP-Linie (Gantry-Bauweise)
5-Achs-Portalfräsmaschinen mit fest im Fundament verankertem Maschinentisch für Bauteile unabhängig von Gewicht und Größe.
FZU-Linie (Monoblock/Unibody)
Kompakte 5-Achs-Portalfräsmaschinen ohne festes Maschinenfundament mit thermosymmetrischem Portal, u. a. für Modell- und Formenbau.
FZG-Linie (untenfahrend)
Untenfahrende Portalfräsmaschinen für besonders lange Werkstücke bis 60.000 mm X-Verfahrweg.
Hochgeschwindigkeitsfräsen (HSC)
HSC-Bearbeitung von Aluminium, Ureol und auch leichter Stahlbearbeitung mit Fräsköpfen wie S2, C2, VH60 und M3ABC.
Aluminium
Hauptwerkstoff für großvolumige Strukturbauteile, Modelle und Flugzeugteile.
CFK / Faserverbundwerkstoffe
Nachbearbeitung von Composite-Bauteilen, u. a. aus der Luft- und Raumfahrt.
Ureol und Kunststoffe
Bearbeitung von Modellen, Formteilen und Bootsrümpfen mit Staubabsaugung.
Stahl und Titan
Schwerzerspanung von hochfestem Stahl und Titan, u. a. auf der FZP42 und FZU42.
Standorte
Neuhausen auf den Fildern
DEHauptsitz, Engineering und Maschinenbau
- Werkstoffe
- Aluminium, Stahl, Titan, CFK, Kunststoff, Ureol
- 5-Achs-Portalfräsmaschinen (FZP-, FZU-, FZG-Baureihen)
- Horizontalbearbeitungszentren
- Steuerungen Heidenhain TNC7 / Siemens SINUMERIK ONE
Maschinen und Baureihen

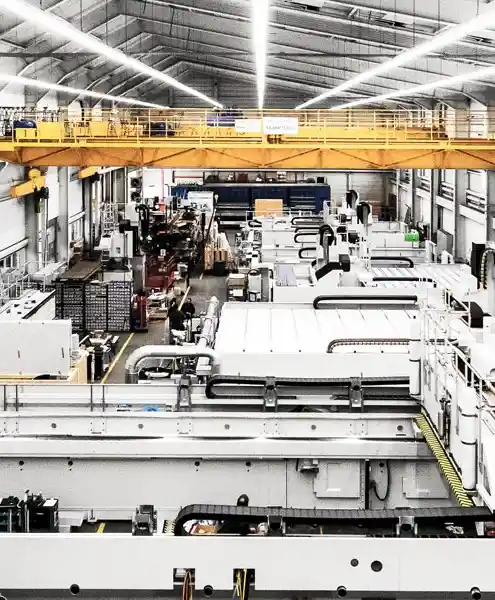

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| 5-Achs-Portalfräsen (HSC)Zerspanung | nach VDI/DGQ 3441 oder ISO 230-2 | 20000 mm × 3500 mm × 2000 mm | 20 t | – | Aluminium, Kunststoff, Holz, CFK, Ureol |
6 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Portalfräsmaschine | Zimmermann FZP27 | – | X 3000–20000 mm, Y 2500/3000/3500 mm, Z 1500/1750/2000 mm | – | – |
| 5-Achs-Portalfräsmaschine (Monoblock) | Zimmermann FZU27 | – | X 2000/2500/4000 mm, Y 2500/3500 mm, Z 1250/1500/1750 mm | – | – |
| 5-Achs-Portalfräsmaschine | Zimmermann FZP42 | – | X 3000–40000 mm, Y 2500–7000 mm, Z 1250–3000 mm | – | – |
| 5-Achs-Portalfräsmaschine | Zimmermann FZP22 | – | X 3000–20000 mm, Y 3000/3500 mm, Z 1250/1500 mm | – | – |
| 5-Achs-Portalfräsmaschine (Monoblock) | Zimmermann FZU22 | – | X 1800/2500 mm, Y 3000/3500 mm, Z 1250 mm | – | – |
| 5-Achs-Portalfräsmaschine | Zimmermann FZU42 | – | X 2500–6000 mm, Y 3000/3500/4000 mm, Z 1250/1500 mm | – | – |
Zusatzleistungen
Referenzkunden
Präzision und Qualitätssicherung
Die Maschinen werden nach VDI/DGQ 3441 oder ISO 230-2 geprüft; Positioniergenauigkeiten liegen je nach Baureihe im Bereich ≤5–10 µm, die Thermostabilität nach ISO 230-3. Zusätzlich werden Betriebs- und Prozessdaten von bis zu 50 Sensoren pro Maschine für Condition Monitoring und Bauteilqualität ausgewertet.
| Nachweis | Neuhausen auf den Fildern |
|---|---|
| Genauigkeitsprüfung nach ISO 230-2 / VDI/DGQ 3441 | |
| Thermostabilität nach ISO 230-3 | |
| Cyber Resilience Act (Security by Design) |
