Servogesteuerte Messerfaltanlagen und Schneidesysteme für Filter- und Plisseeproduktion aus Berlin.
FALTEC Falt- und Sondermaschinen GmbH & Co. KG
13053 BerlinNeu auf Amplifa
Spezialmaschinen für den Faltprozess seit 1995
FALTEC Falt- und Sondermaschinen GmbH & Co. KG entwickelt und fertigt in Berlin servogesteuerte Messerfaltanlagen und Schneidesysteme für die Herstellung von Filterpaketen und Plisseeprodukten. Das Lieferprogramm umfasst Messerfaltanlagen Standard in den Versionen S, V, X und P mit Faltgeschwindigkeiten bis 250 F/min, Spezialanlagen mit Falthöhen von 1,5 bis 160 mm und Arbeitsbreiten bis 3000 mm sowie Filterpaketschneidesysteme. Ein modulares System mit über 40 Varianten – von Abrollsystem über Maschineneinlauf bis Querschneider – erlaubt Erweiterung und Modernisierung bestehender Anlagen. Verarbeitet werden Filter- und Sonnenschutzmedien wie PP, PA, PU, Vlies, Aktivkohle, schwere Drahtgewebe und Sintermetall-Vliesmatten bis zu zehn Lagen. Charakteristisch sind die patentierte Parallelogrammtechnik, die patentierte Infrarot-Heiztechnik mit bis zu drei Heizzonen, Softtouch- und Presstouch-Faltung sowie Steuerungs- und Antriebstechnik von Siemens. Kunden sind namhafte Filter- und Plisseehersteller weltweit; daneben bietet FALTEC verfahrenstechnische Beratung, Teleservice und Prozessdatenvisualisierung.
- Standort
- Berlin
- Verfahren
- Messerfalten (Messerfaltanlagen Standard), Messerfalten (Messerfaltanlagen Spezial, Falthöhen 1,5–60 mm bzw. 50–160 mm), Längsschneiden (Längsschneidesystem EL-LSQ / LSA, Perforations- und Randbeschnitt), Querschneiden (Querschneidesystem QS), Filterpaketschneiden (Filterpaketschneidesystem PS), Sägegatterschneiden (Sägegatter LSSG), Sonderfaltungen, Modernisierung / Umbau und Erweiterung bestehender Faltanlagen (Modulsystem, über 40 Varianten)
- Werkstoffe
- Polypropylen (PP), Polyamid (PA), Polyurethan (PU), Vlies, Aktivkohle, Drahtgewebe, Sintermetall-Vliesmatten, Filtermedien (Filter- und Sonnenschutzmedien)
- Zertifikate
- Prozessdatenverarbeitung und -visualisierung, Teleservice über LAN, Faltenhöhenmessung direkt in Einlaufleisten
- Gegründet
- 1995
- Branchen
- Filterhersteller, Plisseehersteller (Sonnenschutz)
- 01
Verfahrenstechnische Beratung und Konstruktion
- 02
Fertigung der Anlagenmodule
- 03
Inbetriebnahme und Programmierung (TIA Portal, SIMOTION)
- 04
Modernisierung/Nachrüstung bestehender Anlagen
- 05
Teleservice und Prozessdatenvisualisierung
- 06
Lieferung von Faltmaterial
Materialien und Verfahren
Polypropylen (PP)
Gewebefaltmaterial für Filter- und Plisseeproduktion in den Faltanlagen.
Polyamid (PA)
Synthetisches Gewebe für die Verarbeitung bis zu zehn Lagen.
Polyurethan (PU)
Faltmaterial für Filter- und Sonnenschutzmedien.
Vlies
Faltmedium für Filterpakete, auch mehrlagig verarbeitbar.
Aktivkohle
Faltmaterial für Filtermedien mit Adsorptionsfunktion.
Drahtgewebe
Schwere Drahtgewebe bis 12 kN horizontaler Gegendruck, u. a. in der X-Version.
Sintermetall-Vliesmatten
Hochtemperatur- und Filtrationsmaterial für spezielle Faltapplikationen.

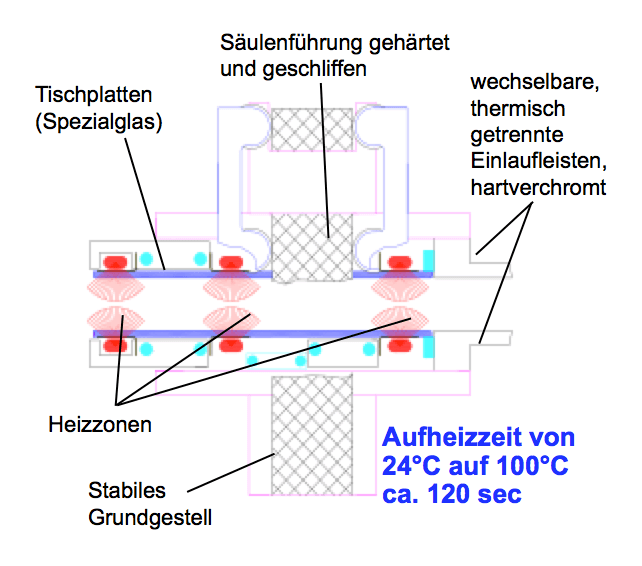

Infrarot-Heiztechnik (patentiert)
Drei Heizzonen bis 200 °C erwärmen den Faltenkopf statt des Faltenpakets, mit kurzen Aufheiz- und Abkühlzeiten.
Parallelogramm-Technologie (patentiert)
Gekapselte, lebensdauergeschmierte Lager verhindern Verunreinigung der Faltmedien.
Siemens SIMOTION-Steuerung
Anlagen- und Antriebssteuerung mit Programmierung unter TIA Portal und Prozessdatenverarbeitung.

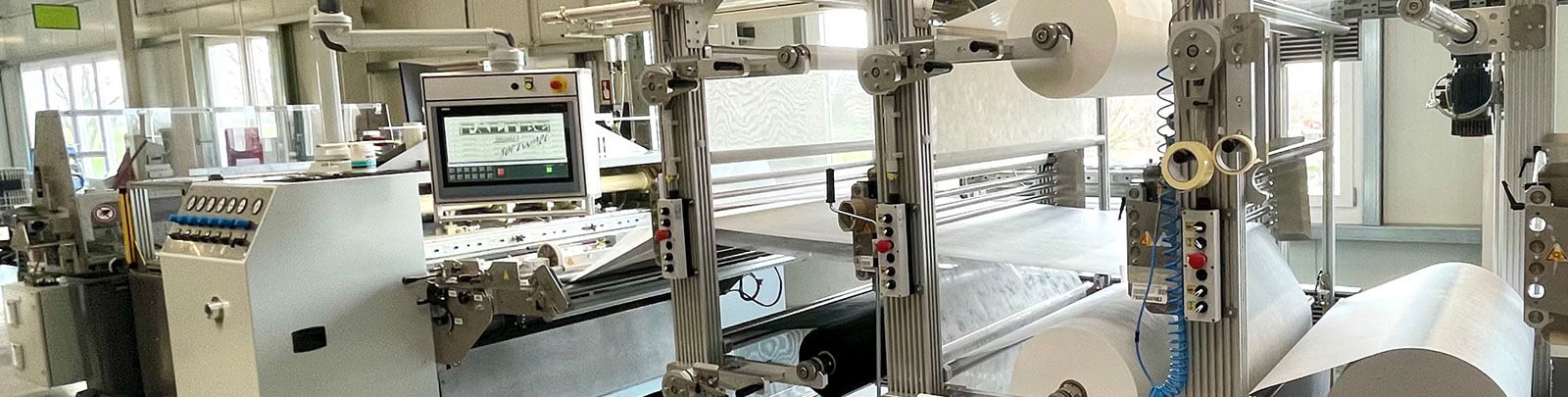

Standort
Berlin
DEFertigung und Verwaltung
- Werkstoffe
- PP, PA, PU, Vlies, Aktivkohle, Drahtgewebe, Sintermetall-Vliesmatten

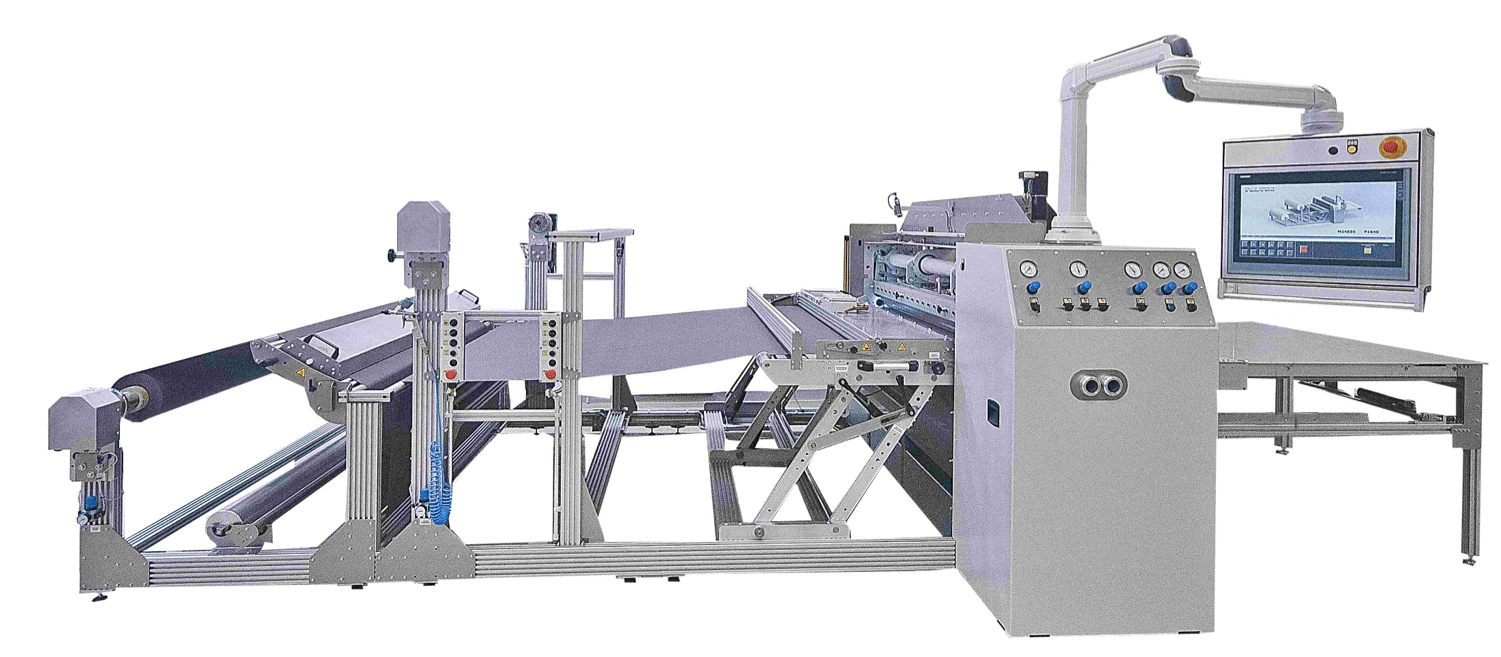

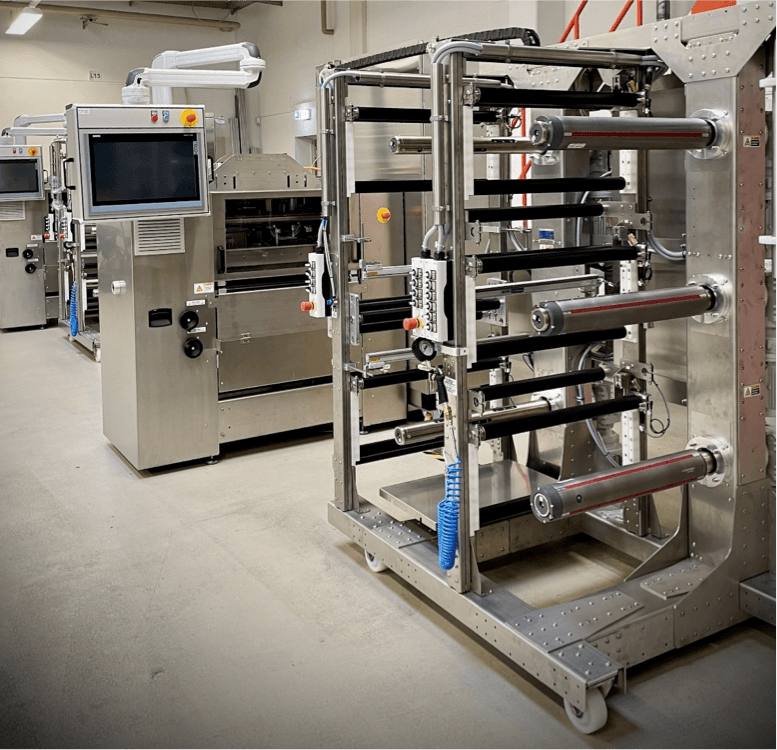

- Messerfaltanlagen Standard (S-, V-, X-, P-Version)
- Messerfaltanlagen Spezial
- Filterpaketschneidesystem (PS)

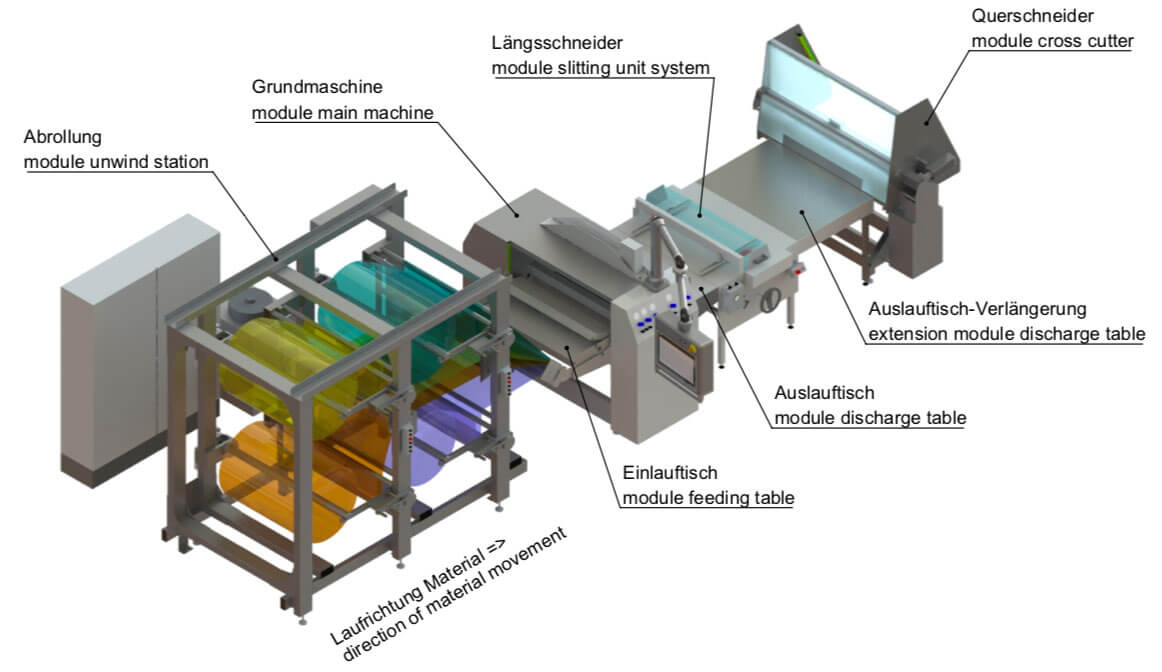

- Modulsystem mit über 40 Varianten (AR, EL, LSQ/LSA, VG, HG, LSSG, QS)
- Siemens SIMOTION-Steuerung, TP2200 COMFORT Touchpanel
- Alpha Wittenstein TPM/TPMA High Torque Servoantriebe
Anlagen und Systeme
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Messerfalten (Messerfaltanlagen Standard)Umformung | – | 2400 mm | – | – | PP, PA, PU, Vlies, Aktivkohle, Drahtgewebe, Sintermetall-Vliesmatten |
| Messerfalten (Messerfaltanlagen Spezial, Falthöhen 1,5–60 mm bzw. 50–160 mm)Umformung | – | 3000 mm | – | – | PP, PA, PU, Vlies, Aktivkohle, Drahtgewebe, Sintermetall-Vliesmatten |
| Längsschneiden (Längsschneidesystem EL-LSQ / LSA, Perforations- und Randbeschnitt)Zerspanung | – | – | – | – | Filtermedien, Drahtgewebe |
| Querschneiden (Querschneidesystem QS)Zerspanung | – | – | – | – | Filtermedien |
| Filterpaketschneiden (Filterpaketschneidesystem PS)Zerspanung | – | – | – | – | Filtermedien, Vlies |
| Sägegatterschneiden (Sägegatter LSSG)Zerspanung | – | – | – | – | Filterpakete |
| SonderfaltungenUmformung | – | – | – | – | Filter- und Sonnenschutzmedien |
| Modernisierung / Umbau und Erweiterung bestehender Faltanlagen (Modulsystem, über 40 Varianten)Engineering | – | – | – | – | – |
| Technische Beratung und Untersuchung komplizierter Faltvorgänge (Verfahrenstechnik)Engineering | – | – | – | – | – |
| Thermofalten mit patentierter Infrarot-Heiztechnik (bis 200°C, 3 Heizzonen)Wärmebehandlung | – | – | – | – | Filtermedien, Vlies, Drahtgewebe |
16 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Messerfaltanlage Standard (S-Version: bis 150 F/min, 4 Servoantriebe) | FALTEC S-Version | – | Arbeitsbreiten 600–2400 mm, Falthöhen bis 50 mm | – | Berlin |
| Messerfaltanlage Standard (V-Version: bis 200 F/min, 4 Servoantriebe) | FALTEC V-Version | – | Massenfilterproduktion bis max. 3 Lagen, 1-lagig bis 250 F/min | – | Berlin |
| Messerfaltanlage Standard (X-Version: bis 50 F/min, 5 Servoantriebe) | FALTEC X-Version | – | schwere Drahtgewebe bis 12 kN horizontaler Gegendruck | – | Berlin |
| Messerfaltanlage Standard (P-Version: bis 120 F/min, 6 Servoantriebe) | FALTEC P-Version | – | bis zu 7 Lagen mit Stützgeweben Draht, Kunststoff | – | Berlin |
| Messerfaltanlage Spezial (servogesteuert) | FALTEC | – | Falthöhen 1,5–60 mm bzw. 50–160 mm, Arbeitsbreite bis 3000 mm | – | Berlin |
| Abrollsystem (Modul AR) | FALTEC AR | – | – | – | – |

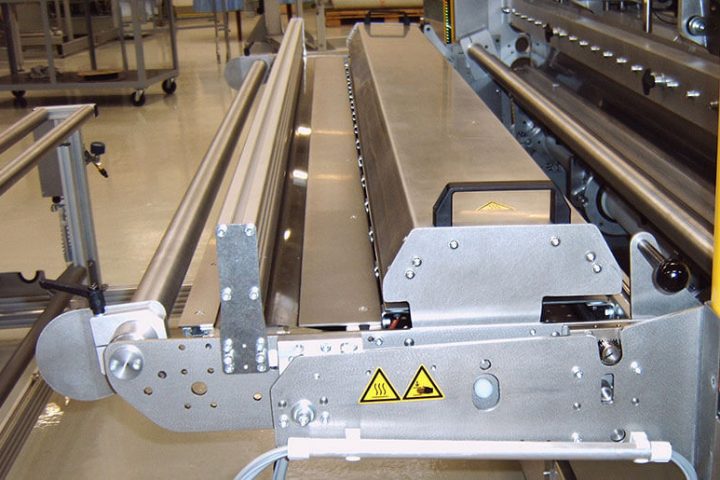

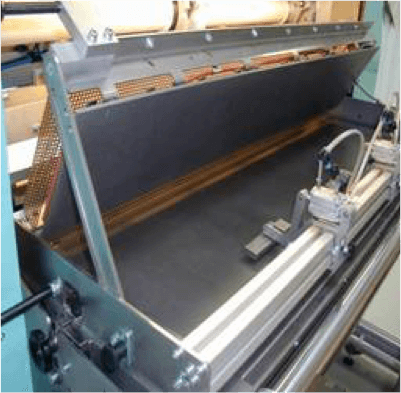

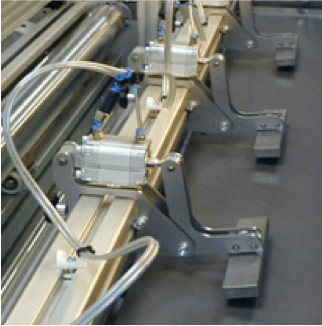

| Maschineneinlauf-Modul (EL-MAB Materialabbremsung, EL-VS Vorschneider, EL-VW Vorwärme) | FALTEC EL | – | bis zu zehn-lagiges Material | – | – |
| Längsschneidesystem (Modul EL-LSQ / LSA) | FALTEC LSA | – | – | – | – |
| Vertikaler Gegendruck (Modul VG) | FALTEC VG | – | – | – | – |
| Horizontaler Gegendruck (Modul HG) | FALTEC HG | – | – | – | – |
| Sägegatter (Modul LSSG) | FALTEC LSSG | – | – | – | – |
| Querschneidesystem (Modul QS) | FALTEC QS | – | – | – | – |
| Filterpaketschneidesystem (Modul PS) | FALTEC PS | – | – | – | – |

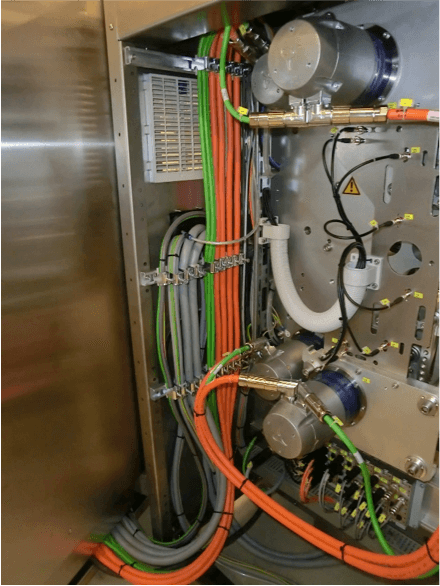

| Servoantriebe TPM/TPMA High Torque, Aktuatoren | Alpha Wittenstein TPM-/TPMA High Torque Servo | – | – | – | – |

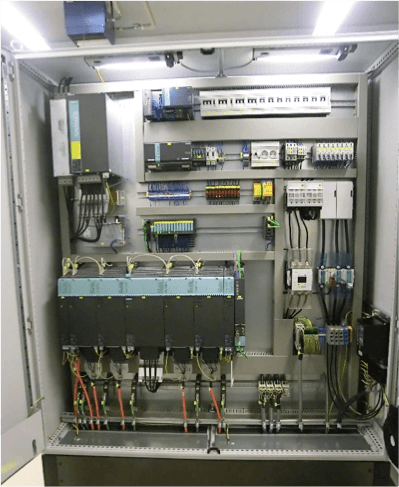

| Anlagen-/Antriebssteuerung | Siemens SIMOTION (Programmierung TIA Portal) | – | – | – | – |
| Visualisierungs-/Bedienpanel, 22 Zoll Touch | Siemens TP2200 COMFORT | – | – | – | – |
Zusatzleistungen
Referenzkunden
Prozessfähigkeit und Reproduzierbarkeit
Die Anlagen bieten hohe Prozessfähigkeit, exakte Wiederholgenauigkeit und echte Reproduzierbarkeit durch Direktwegmesssysteme ohne Referenzfahrt. Alle Prozessdaten wie Messertyp, Temperaturen und Materialaufbau werden gespeichert, reproduzierbar aufgerufen und optional an Host-Rechner übertragen.
| Nachweis | Berlin |
|---|---|
| Prozessdatenverarbeitung und -visualisierung | |
| Teleservice über LAN | |
| Faltenhöhenmessung direkt in Einlaufleisten |
Unternehmenshistorie
- 1995
Gründung von FALTEC mit der Vision, den Faltprozess durch innovative physikalische und technische Anwendungen zu revolutionieren.
