Herstellung technischer Federn, Drahtbiege-, Stanzbiegeteile und Baugruppen für die Serienfertigung
Federnfabrik Subtil GmbH
Ettingshausen (Reiskirchen) · Slowakei · Tschechische RepublikNeu auf Amplifa
Über die Subtil Group
Die Federnfabrik Subtil GmbH ist ein inhabergeführtes deutsches Familienunternehmen mit Sitz in Ettingshausen (Reiskirchen) und weiteren Standorten in der Slowakei und in Tschechien. Mehr als 350 Mitarbeitende fertigen technische Federn aller Art: Druckfedern, Zugfedern, Dreh- und Schenkelfedern, Wellenfedern, Federhülsen sowie Drahtbiegeteile, Verriegelungsbügel, Stanzbiegeteile und Blattfedern, ergänzt um Montage von Baugruppen. Die Produktion erfolgt auf Federnwinde-Automaten, CNC-Biegeautomaten mit bis zu 24 Achsen und Stanz-Biegeautomaten in Drahtstärken von 0,10 bis 12 mm beziehungsweise Blechdicken bis 3 mm bei Breiten bis 100 mm. Verarbeitet werden Federstähle wie C67/C75 und SH/DH, rostfreie Federstähle 1.4310, 1.4401 und 1.4568 (17-7 PH) sowie Sonderlegierungen. Zu den Leistungen zählen Federberechnung, eigene Werkzeugkonstruktion und Werkzeugbau, Prototypen, Punktschweißen, Kalt- und Warmsetzen, Beschichtung, Verpackung und Logistik. Abnehmerbranchen sind unter anderem Automobilzulieferindustrie, Elektroindustrie, Gebäudetechnik, Haushaltsgeräte, Maschinenbau, Medizintechnik, Mess- und Regelungstechnik sowie Energietechnik.
- Standort
- Heuchelheim / Ettingshausen (Reiskirchen)
- Verfahren
- Druckfedern (zylindrisch, konisch, doppelkonisch, tonnenförmig, lineare/progressive Steigung), Zugfedern (mit und ohne Steigung, Ösen nach DIN 2097, eingerollte Haken und Gussösen), Schenkelfedern, Drehfedern, Formfedern, Drahtbiegeteile / Verriegelungsbügel (VDA-Kupplungen NW 6-50, blank oder Delta-Seal schwarz), Stanzbiegeteile und Blattfedern in Großserienproduktion, Wellenfedern (mehrlagig multi-turn shim/plain ends, einlagig, verschachtelt), Federhülsen / Druckfedern mit Hülse (Hülsendurchmesser 2-6 mm, Federlängen 5-50 mm), Anschleifen der Federenden
- Werkstoffe
- Rostfreier Federstahl W-Nr. 1.4310, Rostfreier Federstahl W-Nr. 1.4401, Rostfreier Federstahl W-Nr. 1.4568 (17-7 PH), Kohlenstoff Federstahl C67/C75, Kohlenstoff Federstahldrähte SH/DH, Federwerkstoffe (allgemein), Sonderlegierungen, Kohlenstoff-Federstahl C67/C75
- Zertifikate
- Energieaudit DIN EN 16247-1, DIN EN 16247-1 (Energieaudit)
- Mitarbeiter
- 350+
- Branchen
- Automobilzulieferindustrie, Elektroindustrie, Haus- und Gebäudetechnik, Haushaltsgeräte, Maschinen- und Anlagenbau, Medizintechnik
- 01
Beratung & Federberechnung
- 02
Werkzeugkonstruktion & Werkzeugbau
- 03
Prototypen & Testserien
- 04
Federn-/Drahtbiege- und Stanzbiegefertigung
- 05
Punktschweißen
- 06
Wärmebehandlung (Kalt-/Warmsetzen)
- 07
Oberflächenbehandlung (z. B. Delta-Seal schwarz)
- 08
Prüfung & Dauerlastprüfung
- 09
Montage / Baugruppen
- 10
Verpackung & Logistik
Werkstoffe & Verfahren
Kohlenstoff-Federstahl C67/C75
Federstahlgüte für Wellenfedern und allgemeine Federanwendungen.
Kohlenstoff-Federstahldrähte SH/DH
Patentierte Federdrähte für Draht- und Druckfedern.
Rostfreier Federstahl W-Nr. 1.4310
Rostfreier Federstahl insbesondere für Wellenfedern.
Rostfreier Federstahl W-Nr. 1.4401
Rostfreier Federstahl für korrosionsbeanspruchte Federn.
Rostfreier Federstahl W-Nr. 1.4568 (17-7 PH)
Aushärtbarer Federstahl für anspruchsvolle Wellenfedern.
Sonderlegierungen
Einsatz nach Kundenanforderung in allen Fertigungsbereichen.
Delta-Seal schwarz (Beschichtung)
Oberflächenbeschichtung für Drahtformteile, umgesetzt mit Partnerunternehmen.
Standorte
Ettingshausen (Reiskirchen)
DEHauptsitz / Produktionsstandort
- Werkstoffe
- Federstähle, Edelstahlfederstähle, Sonderlegierungen
- Federnwinde-Automaten
- CNC-Biegeautomaten bis 24 Achsen
- 3D-CNC-Biegeautomaten
- Stanz-Biegeautomaten und Pressen
- Federendenschleifanlagen
- Punktschweißeinrichtungen
- Laser-/Kameraprüftechnik
- Dauerprüfgeräte
Slowakei
SKProduktionsstandort
Tschechische Republik
CZProduktionsstandort
Bauteile & Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Druckfedern (zylindrisch, konisch, doppelkonisch, tonnenförmig, lineare/progressive Steigung)Umformung | – | – | – | – | Federdrähte rund/flach/quadratisch/profiliert, alle Federwerkstoffe und Sonderlegierungen |
| Zugfedern (mit und ohne Steigung, Ösen nach DIN 2097, eingerollte Haken und Gussösen)Umformung | – | – | – | – | Federdrähte rund/flach/quadratisch/profiliert, alle Federwerkstoffe und Sonderlegierungen |
| Schenkelfedern, Drehfedern, FormfedernUmformung | – | – | – | – | Federdrähte rund/flach/quadratisch/profiliert, alle Federwerkstoffe und Sonderlegierungen |
| Drahtbiegeteile / Verriegelungsbügel (VDA-Kupplungen NW 6-50, blank oder Delta-Seal schwarz)Umformung | – | – | – | – | Runddraht, quadratische und profilierte Drähte |
| Stanzbiegeteile und Blattfedern in GroßserienproduktionUmformung | – | max. 100 mm × Materialdicken bis max. 3 mm | – | – | alle Federwerkstoffe und Sonderlegierungen |
| Wellenfedern (mehrlagig multi-turn shim/plain ends, einlagig, verschachtelt)Umformung | – | – | – | – | 1.4310, 1.4401, 1.4568 (17-7 PH), C67/C75, SH/DH |
| Federhülsen / Druckfedern mit Hülse (Hülsendurchmesser 2-6 mm, Federlängen 5-50 mm)Umformung | – | 50 mm × 6 mm | – | – | unterschiedliche Werkstoffe nach Kundenwunsch |
| Anschleifen der FederendenUmformung | – | – | – | – | – |
| Kaltsetzen und Warmsetzen von FedernWärmebehandlung | – | – | – | – | – |
| Kraftkontrolle und Dauerlastprüfungen von FedernPrüfung | – | – | – | – | – |
| Punktschweißen von DrahtformteilenFügen | – | – | – | – | – |

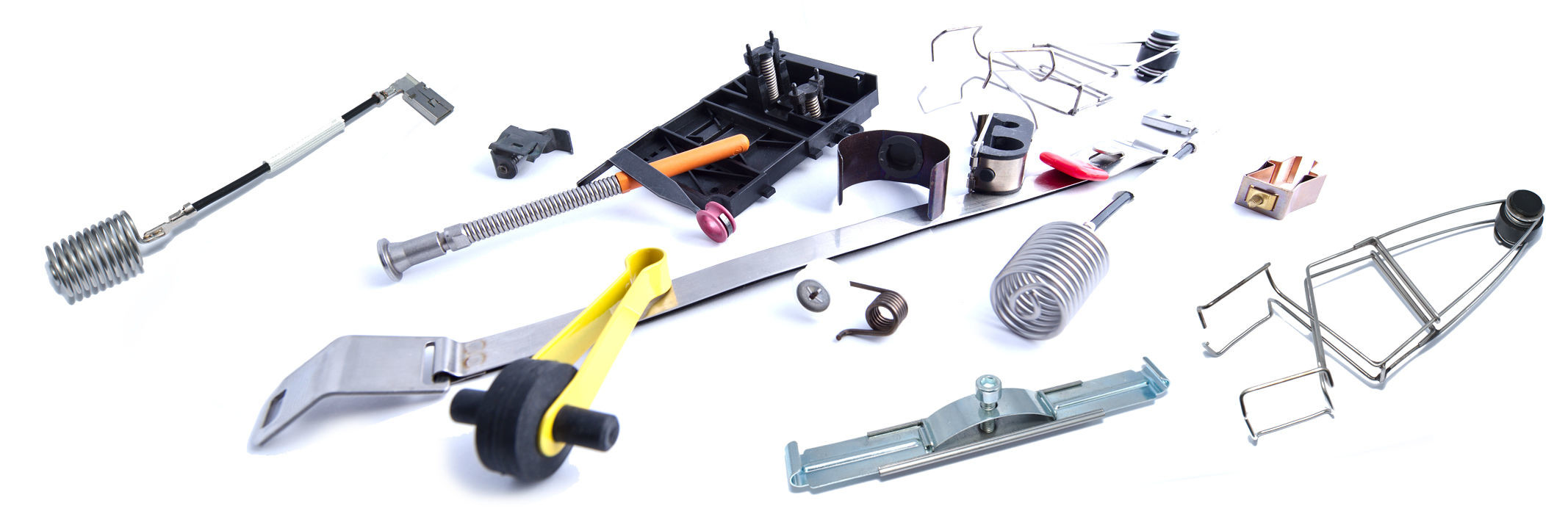

| Montage von Baugruppen und Montageteilen (manuell, teils oder vollständig automatisiert)Montage | – | – | – | – | – |
| Werkzeugkonstruktion und WerkzeugbauEngineering | – | – | – | – | – |
| Federberechnung und technische Beratung, Prototypen und TestserienEngineering | – | – | – | – | – |

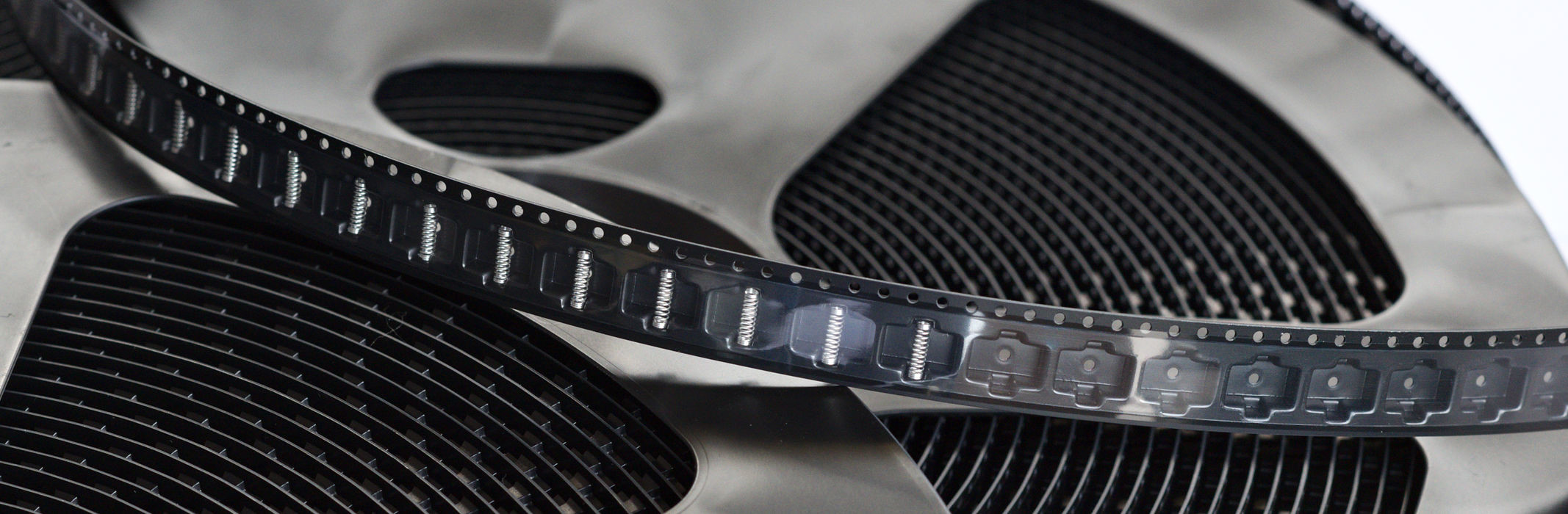

| Verpackung / SonderverpackungenSonstiges | – | – | – | – | – |
9 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Federnwinde-Automaten | – | – | Drahtstärken 0,10-12 mm (Druckfedern), 0,20-12 mm (Zug-/Schenkelfedern) | – | – |
| CNC-Maschinentechnik für Federn (bis zu 24 CNC-Achsen) | – | – | Drahtstärken 0,20-12 mm Rund- und Profilmaterial | – | – |
| 3D-CNC-Biegeautomaten (Drahtbiegeteile) | – | – | Drahtstärken 0,2-12 mm | – | – |
| Stanz-Biegeautomaten für Großserien | – | – | – | – | – |
| Stanzbiegeautomaten und Pressen (Stanzbiegeteile) | – | – | Materialdicken bis max. 3 mm, Materialbreiten bis max. 100 mm | – | – |
| Federendenschleifanlagen (teils mit vollautomatischer Zuführung) | – | – | – | – | – |
| Einrichtungen zum Punktschweißen | – | – | – | – | – |
| Laser- und Kameraprüftechnik an Fertigungsanlagen | – | – | – | – | – |
| Dauerprüfgeräte / Dauertest-Einrichtungen | – | – | – | – | – |
Zusatzleistungen
Qualität
Alle Fertigungsanlagen sind mit elektronischen Mess-, Regel- und Sortiergeräten sowie Laser- und Kameraprüftechnik ausgestattet; für die Kraftprüfung stehen hundertprozentige Kraftkontrolle und Dauerprüfgeräte zur Verfügung. Das Unternehmen folgt einer dokumentierten Unternehmenspolitik mit 0-Fehler-Ziel und lässt sich regelmäßig energieauditieren nach DIN EN 16247-1.
| Nachweis | Ettingshausen (Reiskirchen) |
|---|---|
| DIN EN 16247-1 (Energieaudit) |
Historie
- über 90 Jahr
Marktpräsenz und Erfahrung im Federnbau (Gründungsjahr auf der Website nicht angegeben).
- 2024
Aktualisierung der Unternehmenspolitik der Subtil-Gruppe (Stand 18.03.2024, Ettingshausen).
