CNC-Präzisionsteile aus Aluminium, Stahl, Edelstahl und Guss – vom Prototyp bis zur Serie, einbaufertig montiert.
Fertigungstechnik Liebetrau GmbH & Co. KG
Wutha-Farnroda (Thüringen)Neu auf Amplifa
Präzisionszerspanung aus einer Hand
Die Fertigungstechnik Liebetrau GmbH & Co. KG fertigt CNC-Präzisionsteile vom Prototyp bis zur Serienfertigung am Standort Wutha-Farnroda in Thüringen. Das Leistungsspektrum umfasst 5-Achs-Fräsbearbeitung mit einer Genauigkeit bis 5 µm und Bauteillängen bis 700 mm, kombinierte Fräs-Dreh-Bearbeitung bis Ø 350 mm sowie Präzisionsflach- und Profilschleifen bis 600 mm. Bearbeitet werden Aluminium, Stahl, Edelstahl und Gusswerkstoffe, mit besonderer Erfahrung bei dünnwandigen Strukturbauteilen und Freiformflächen. Über ein Partner-Netzwerk werden Rundschleifen, Draht- und Senkerodieren sowie Oberflächen- und Wärmebehandlungen koordiniert. Ergänzend bietet das Unternehmen mit 23 Mitarbeitenden CAD/CAM-Entwicklung, 3D-Koordinatenmessung, Laserbeschriftung und kraft- und formschlüssige Baugruppenmontage zu einbaufertigen Systembaugruppen. Kunden stammen aus Maschinenbau, Mess- und Regelungstechnik, Raumfahrt, Automotive und Motorsport.
- Standort
- Wutha-Farnroda
- Verfahren
- CNC-Fräsen (5-Achs), CNC-Drehen (universell und hochgenau), Kombinierte CNC-Fräs-Dreh-Bearbeitung, Präzisionsflach- und Profilschleifen, Rundschleifen, Drahterodieren, Senkerodieren, CAD/CAM Entwicklung
- Werkstoffe
- Aluminium, Stahl, Edelstahl, Gusswerkstoffe, CNC-Fräsen (5-Achs), CNC-Drehen, Kombinierte Fräs-Dreh-Bearbeitung, Präzisionsflach- und Profilschleifen
- Zertifikate
- 3D-Koordinatenmessung, Seriendokumentation mit Prüfberichten, Zugelassene Lieferanten (Supply-Chain)
- Mitarbeiter
- 23
- Branchen
- Maschinenbau, Mess- und Regelungstechnik, Raumfahrt, Automotive, Motorsport
- 01
CAD/CAM-Entwicklung (SolidCAM, SolidWorks)
- 02
Beschaffung / Supply-Chain-Management
- 03
Automatischer Stangenzuschnitt
- 04
CNC-Fräsen / CNC-Drehen / Fräs-Dreh-Bearbeitung
- 05
Flach- und Profilschleifen
- 06
Oberflächen- und Wärmebehandlung (Partnernetzwerk)
- 07
3D-Vermessung / Qualitätssicherung
- 08
Laserbeschriftung
- 09
Baugruppenmontage
- 10
Versand und Logistik
Werkstoffe und Verfahren
CNC-Fräsen (5-Achs)
Hochgenaues 5-Achsfräsen bis 5 µm und 700 mm Bauteillänge in Aluminium, Stahl, Edelstahl und Guss.
CNC-Drehen
Universelles und hochgenaues Drehen bis Ø 350 mm in Aluminium, Stahl und Edelstahl, inklusive Stangenbearbeitung für Serien.
Kombinierte Fräs-Dreh-Bearbeitung
Bearbeitungszentrum mit angetriebenen Werkzeugen für komplexe Bauteile bis Ø 350 mm in einer Aufspannung.
Präzisionsflach- und Profilschleifen
Schleifen bis 600 × 400 × 375 mm für höchste Genauigkeitsanforderungen.
Draht- und Senkerodieren
Über das Partnernetzwerk realisierte Verfahren für schwer zerspanbare Geometrien.
Oberflächen- und Wärmebehandlung
Mechanische, galvanische, chemische und anodische Verfahren sowie Wärmebehandlungen in Koordination mit Partnern.
Baugruppenmontage
Kraft- und formschlüssige Montage mit Normteilen zu einbaufertigen Systembaugruppen.
Aluminium

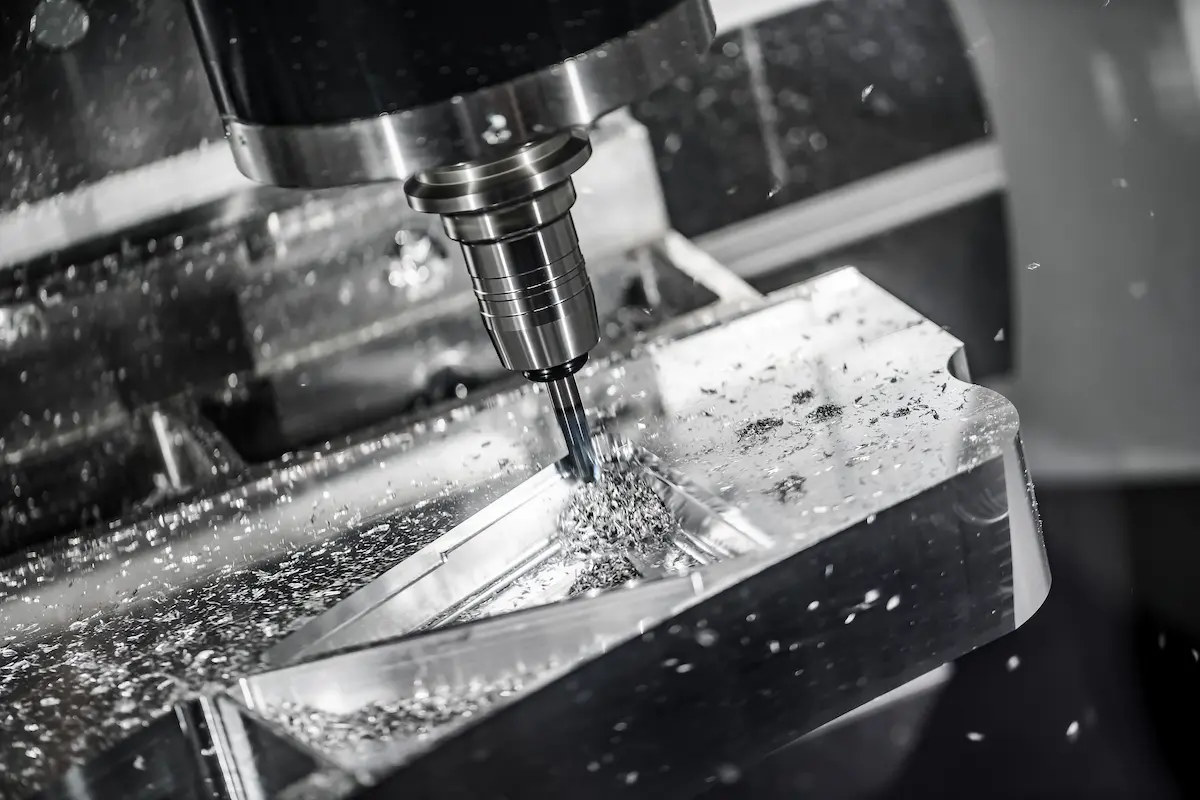

Schwerpunkt bei dünnwandigen Struktur- und Freiformflächenbauteilen.
Stahl
Bearbeitung von Konstruktions- und Werkzeugstählen.
Edelstahl
Präzisionsbearbeitung von Edelstahlbauteilen bis 700 mm Länge.
Gusswerkstoffe
Hochgenaue Nachbearbeitung präziser Guss-Bauteile.

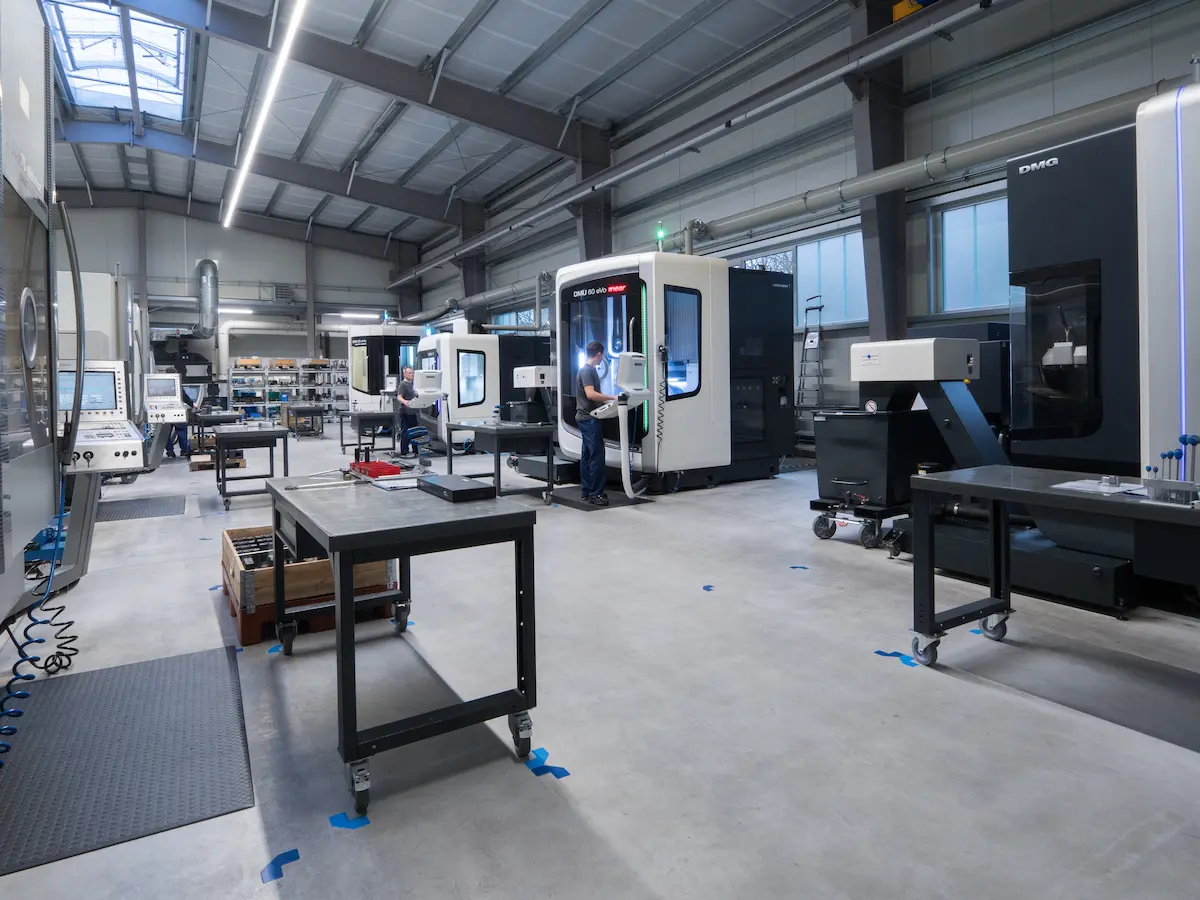

Standort Wutha-Farnroda
Wutha-Farnroda
DEFertigung und Verwaltung
- Stückgewicht / Größe
- Bis 700 mm Länge bzw. Ø 350 mm; Werkstückgewichte bis 600 kg
- Losgröße
- Prototyp bis Serie
- Werkstoffe
- Aluminium, Stahl, Edelstahl, Gusswerkstoffe
- 7 × 5-Achs-Fräsmaschinen (DMG MORI DMU 50/60eVo/70eVo, DMU 80evo PW)
- GILDEMEISTER CTX 420 V4 Linear (Fräs-Dreh-Bearbeitung)
- GILDEMEISTER NEF 400 (Stangenbearbeitung)
- KASTOwin A3.3 Bandsägenautomat
- Geibel + Hotz 640 SA Flach- und Profilschleifmaschine
- 3D-Koordinatenmessmaschinen

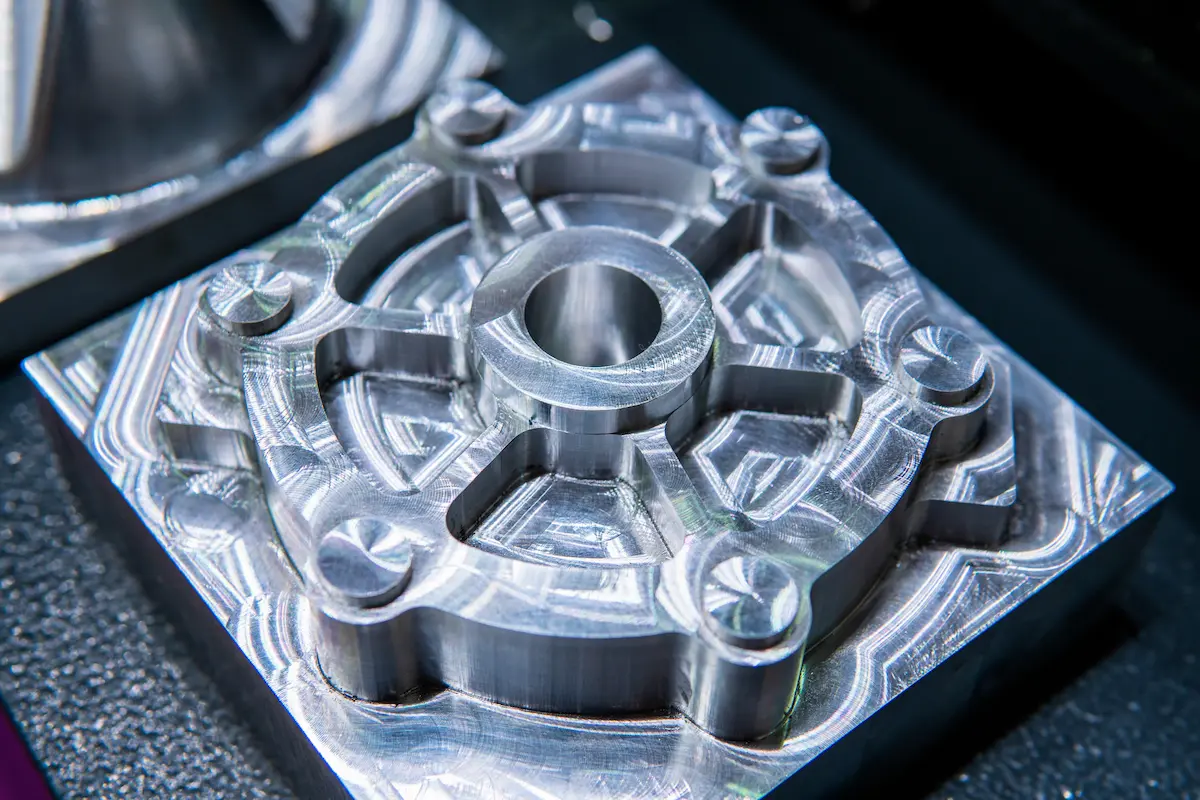

Gefertigte Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Fräsen (5-Achs)Zerspanung | 5 µm | 700 mm | – | – | Aluminium, Stahl, Edelstahl, Gusswerkstoffe |
| CNC-Drehen (universell und hochgenau)Zerspanung | – | 350 mm (Durchmesser) | – | – | Aluminium, Stahl, Edelstahl |
| Kombinierte CNC-Fräs-Dreh-BearbeitungZerspanung | – | Ø 350 mm | – | – | – |
| Präzisionsflach- und ProfilschleifenZerspanung | – | 600 mm × 400 mm × 375 mm | – | – | – |
| RundschleifenZerspanung | – | – | – | – | – |
| DrahterodierenZerspanung | – | – | – | – | – |
| SenkerodierenZerspanung | – | – | – | – | – |
| CAD/CAM EntwicklungEngineering | – | – | – | – | – |
| Beschaffung / Supply-Chain-ManagementEngineering | – | – | – | – | – |
| Oberflächenveredelung (mechanisch, galvanisch, chemisch, anodisch)Oberfläche | – | – | – | – | – |
| WärmebehandlungWärmebehandlung | – | – | – | – | – |
| Qualitätssicherung und 3D-VermessungPrüfung | – | – | – | – | – |
| BaugruppenmontageMontage | – | – | – | – | – |
| LaserbeschriftungOberfläche | – | – | – | – | – |
| Zuschnitt von Stangenmaterial (automatisch)Zerspanung | – | 360 mm × 360 mm | – | – | – |
9 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

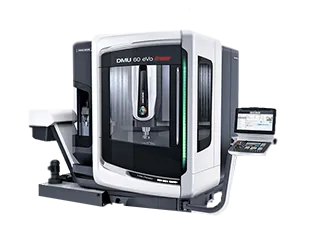

| 5-Achs-Fräsmaschine mit Schwenkrundtisch | DMG MORI DMU 60eVo | 2 | X 600 mm / Y 500 mm / Z 500 mm, Ø 600 mm, Höhe 500 mm | – | Wutha-Farnroda |

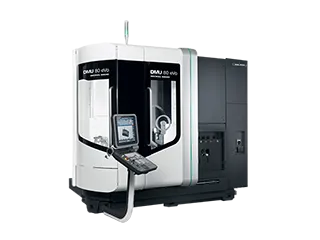

| 5-Achs-Fräsmaschine mit Palettenwechselsystem | DMG MORI DMU 80evo PW | 1 | X 800 mm / Y 650 mm / Z 550 mm, Ø 830 mm, Höhe 600 mm, max. 600 kg | – | Wutha-Farnroda |

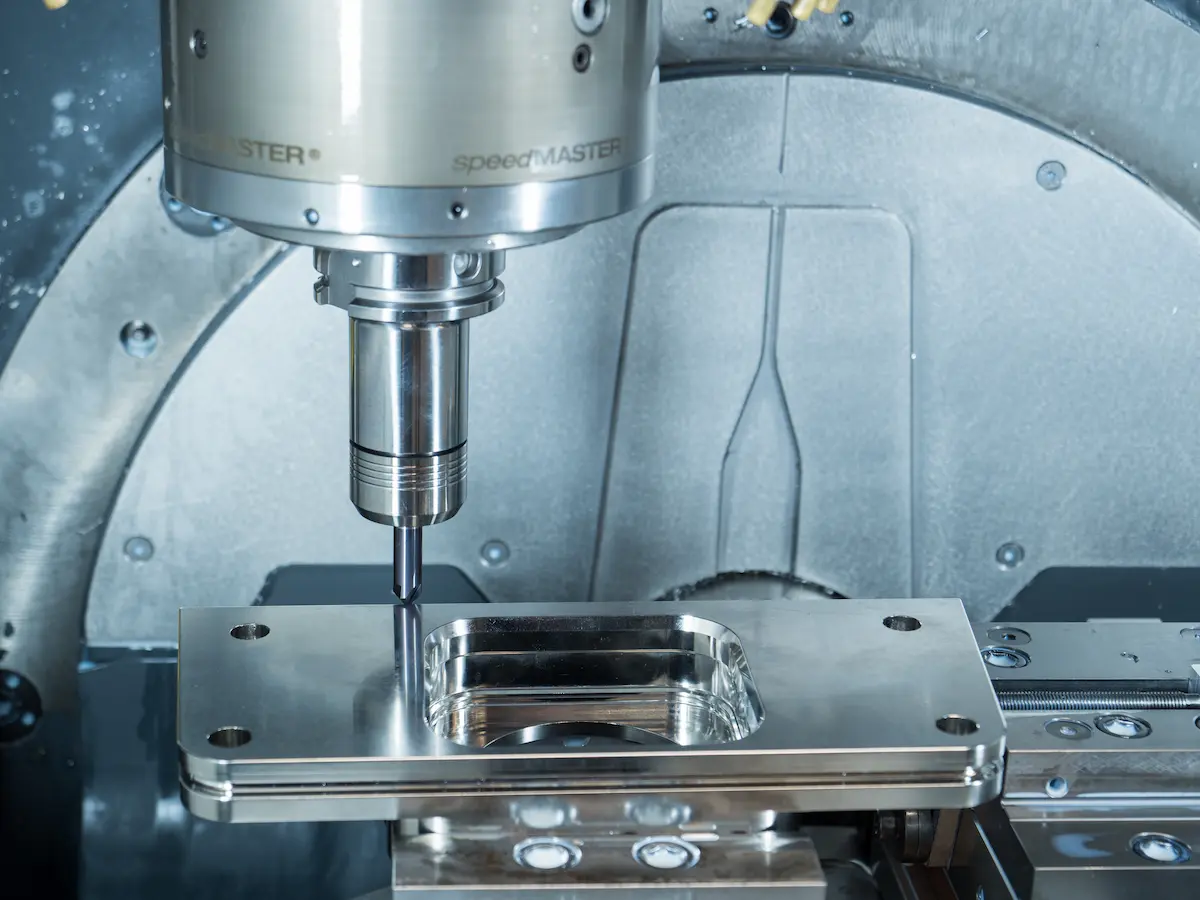

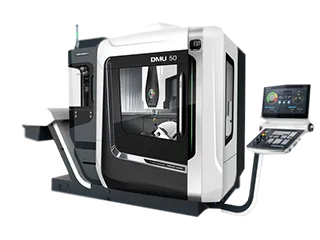

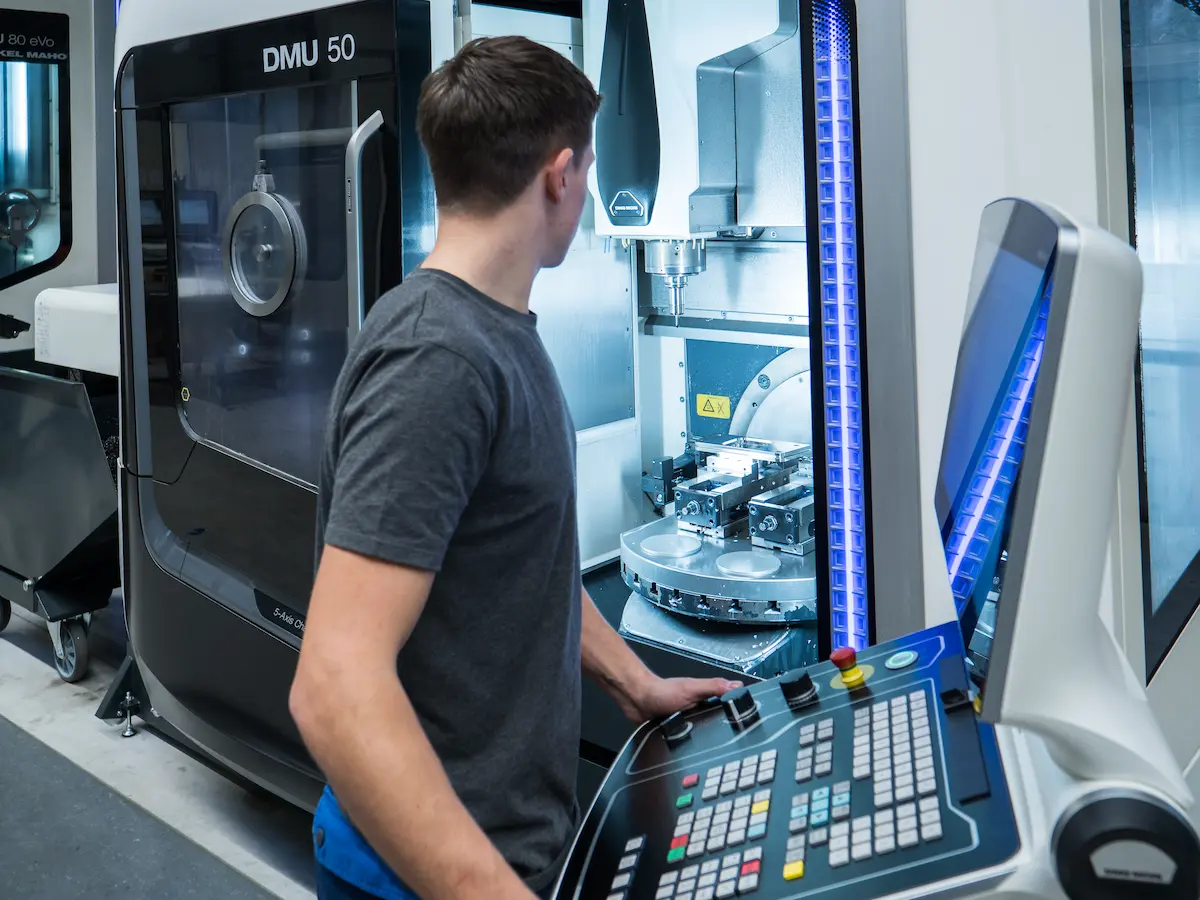

| 5-Achs-Fräsmaschine mit Schwenkrundtisch | DMG MORI DMU 50 | 3 | X 650 mm / Y 520 mm / Z 475 mm, Ø 630 mm, Höhe 600 mm, max. 300 kg | – | Wutha-Farnroda |

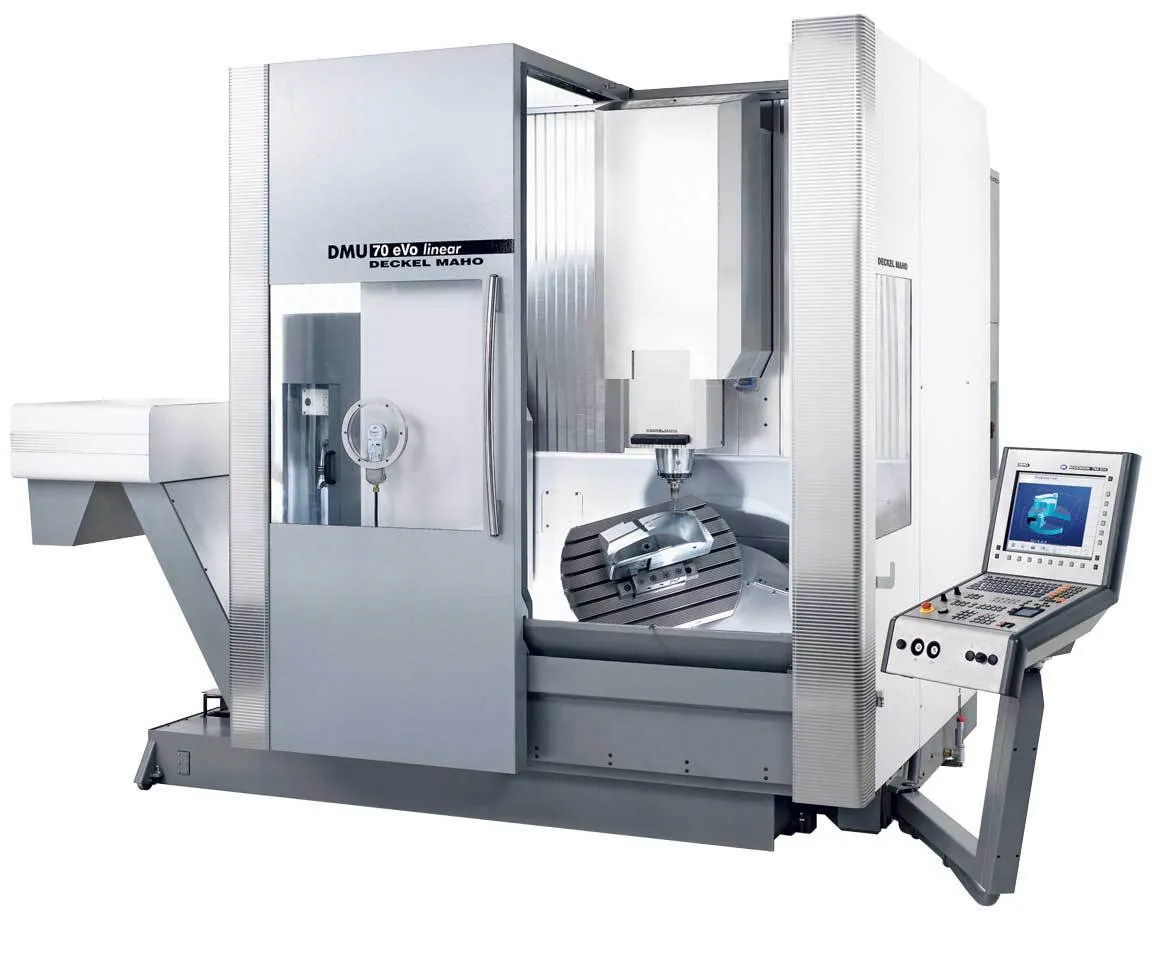

| 5-Achs-Fräsmaschine mit Schwenkrundtisch | DECKEL MAHO DMU 70eVo | 1 | X 750 mm / Y 600 mm / Z 520 mm, Ø 600 mm, Höhe 520 mm, max. 400 kg | – | Wutha-Farnroda |

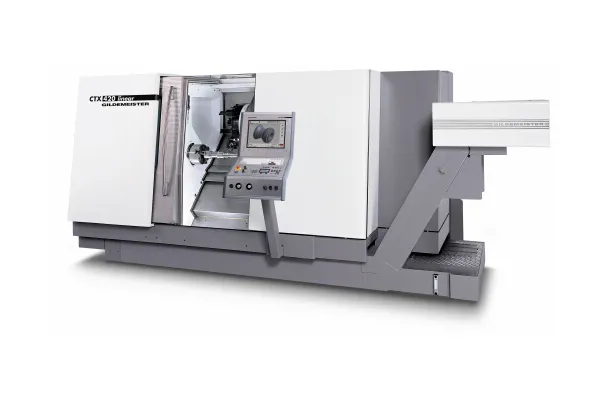

| Dreh-Fräsbearbeitungszentrum mit angetriebenen Werkzeugen | GILDEMEISTER CTX 420 V4 Linear | 1 | X 325 mm / Z 635 mm | – | Wutha-Farnroda |

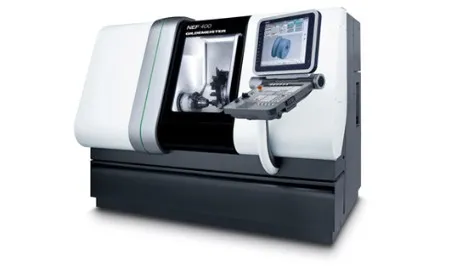

| CNC-Drehmaschine (Stangenbearbeitung) | GILDEMEISTER NEF 400 | 1 | X 255 mm / Z 500 mm, Ø 250 mm | – | Wutha-Farnroda |

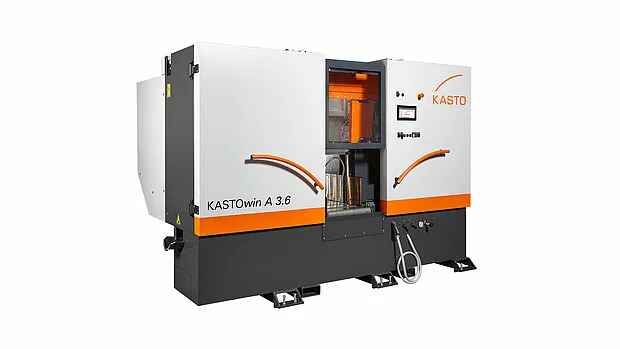

| Bandsägenautomat | KASTO KASTOwin A3.3 | 1 | Materialbreite 360 mm, Materialhöhe 360 mm | – | Wutha-Farnroda |

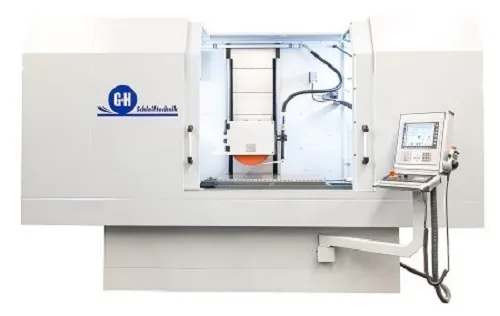

| Flach- und Profilschleifmaschine | Geibel + Hotz 640 SA | 1 | Schleiflänge 600 mm, Schleifbreite 400 mm, Schleifhöhe 375 mm | – | Wutha-Farnroda |
| 3D-Koordinatenmessmaschine | – | – | – | – | Wutha-Farnroda |
Zusatzleistungen
Qualitätssicherung

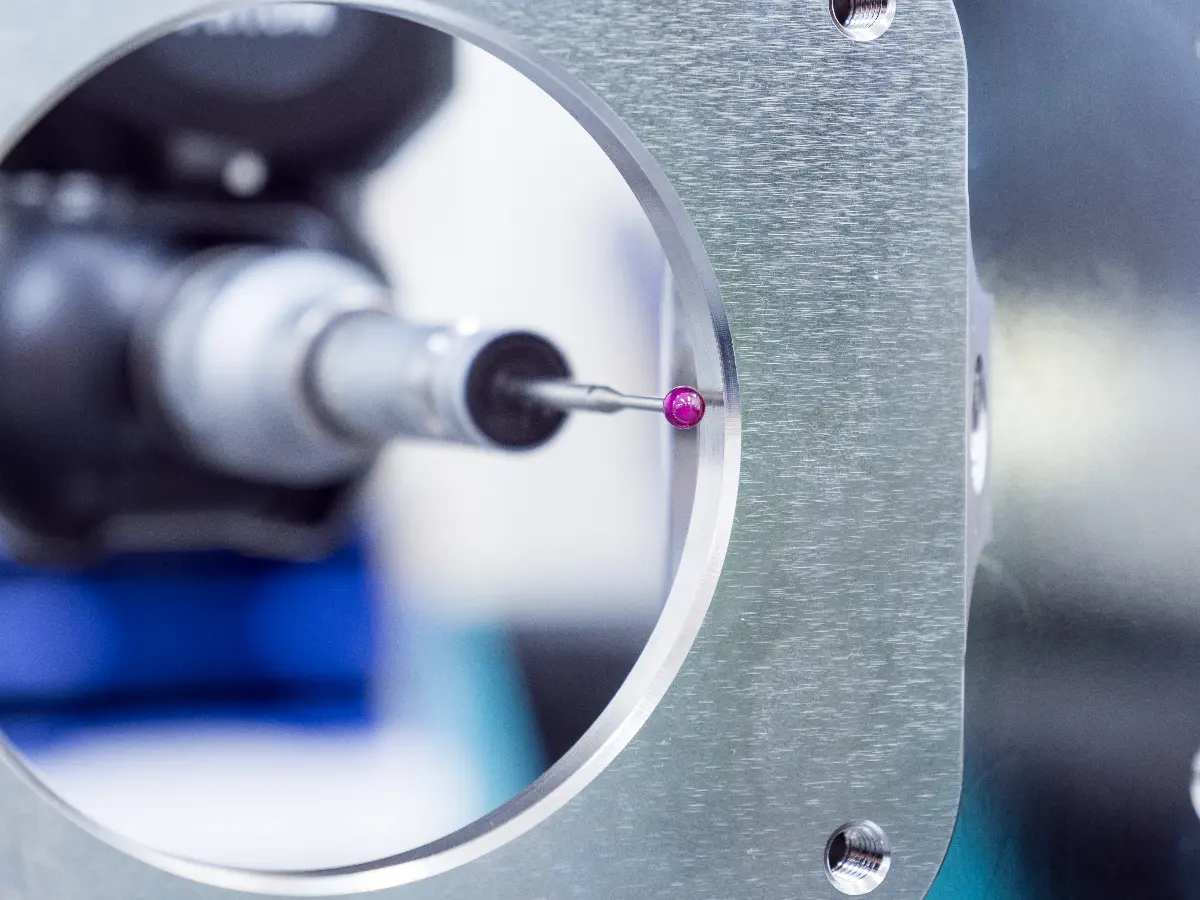

Maßkontrollen und Dokumentation erfolgen mit 3D-Koordinatenmessmaschinen, inklusive Prüfberichten, Seriendokumentation und Vermessung von 3D-Konturen durch qualifiziertes Personal.
| Nachweis | Wutha-Farnroda |
|---|---|
| 3D-Koordinatenmessung | |
| Seriendokumentation mit Prüfberichten | |
| Zugelassene Lieferanten (Supply-Chain) |
Über 30 Jahre Zerspanungs-Know-how
Über 30 Jahre Know-how in der Zerspanung im Familienunternehmen, über Generationen weitergegeben
