CNC-gefertigte Präzisionsteile und einbaufertige Baugruppen aus Metall für den Maschinenbau – von Einzelstücken bis zur Serienfertigung.
Fertigungstechnik und Vorrichtungsbau Erfurt GmbH
99098 Erfurt (Gewerbegebiet Güterverkehrszentrum, Erfurt-Ost)Neu auf Amplifa
Über uns
Die Fertigungstechnik und Vorrichtungsbau Erfurt GmbH (FVE) ist ein Lohnfertiger für Metallbearbeitung und CNC-Präzisionsteile mit Sitz im Gewerbegebiet Güterverkehrszentrum in Erfurt-Ost. Die Fertigung umfasst CNC-Drehen mit Durchmessern bis 350 mm und Drehlängen bis 500 mm (am Stangenmaterial bis 1000 mm), CNC-Fräsen mit Verfahrwegen bis 1660 × 510 × 510 mm sowie Außenrund-, Flach- und Koordinatenschleifen und Honen. Bearbeitet werden Automatenstahl, Edelstahl, Aluminium, Messing und Kunststoff. Das Unternehmen montiert einbaufertige mechanische und hydraulische Baugruppen und komplette Funktionseinheiten, ergänzt durch Lasergravieren, Gleitschleifen und Sandstrahlen. Kunden stammen aus dem allgemeinen Maschinen- und Automatisierungsbau, dem Druck-, Textil- und Werkzeugmaschinenbau, der Hydraulik, Kfz-Zulieferindustrie, Mess- und Regeltechnik, Medizintechnik und dem Vorrichtungsbau. In der Fertigung arbeiten 25 Mitarbeiter im Mehr-Schicht-Betrieb.
- Standort
- Erfurt
- Verfahren
- CNC-Drehen, CNC-Fräsen, Schleifen (Außenrundschleifen, Flachschleifen, Koordinatenschleifen, Honen), Baugruppenmontage (mechanische und hydraulische Baugruppen, komplette Funktionseinheiten), Qualitätsprüfung / Messtechnik, Lasergravieren, Gleitschleifen (Kantenverrunden, Hochglanzverdichten, Entzundern, Mattieren), Sandstrahlen
- Werkstoffe
- Automatenstahl, Edelstahl, Aluminium, Messing, Kunststoff
- Zertifikate
- DIN EN ISO 9001, ISO 9001
- Gegründet
- 1995-10-01
- Mitarbeiter
- 25 (Fertigung, im
- Branchen
- Allgemeiner Maschinenbau, Automatisierungsbau, Druckmaschinenbau, Hydraulikkomponenten, Kfz-Zulieferindustrie, Industrie- und Fahrzeughydraulik
- 01
Technische Beratung und Produktentwicklung
- 02
Beschaffung von Rohmaterialien und Vorprodukten
- 03

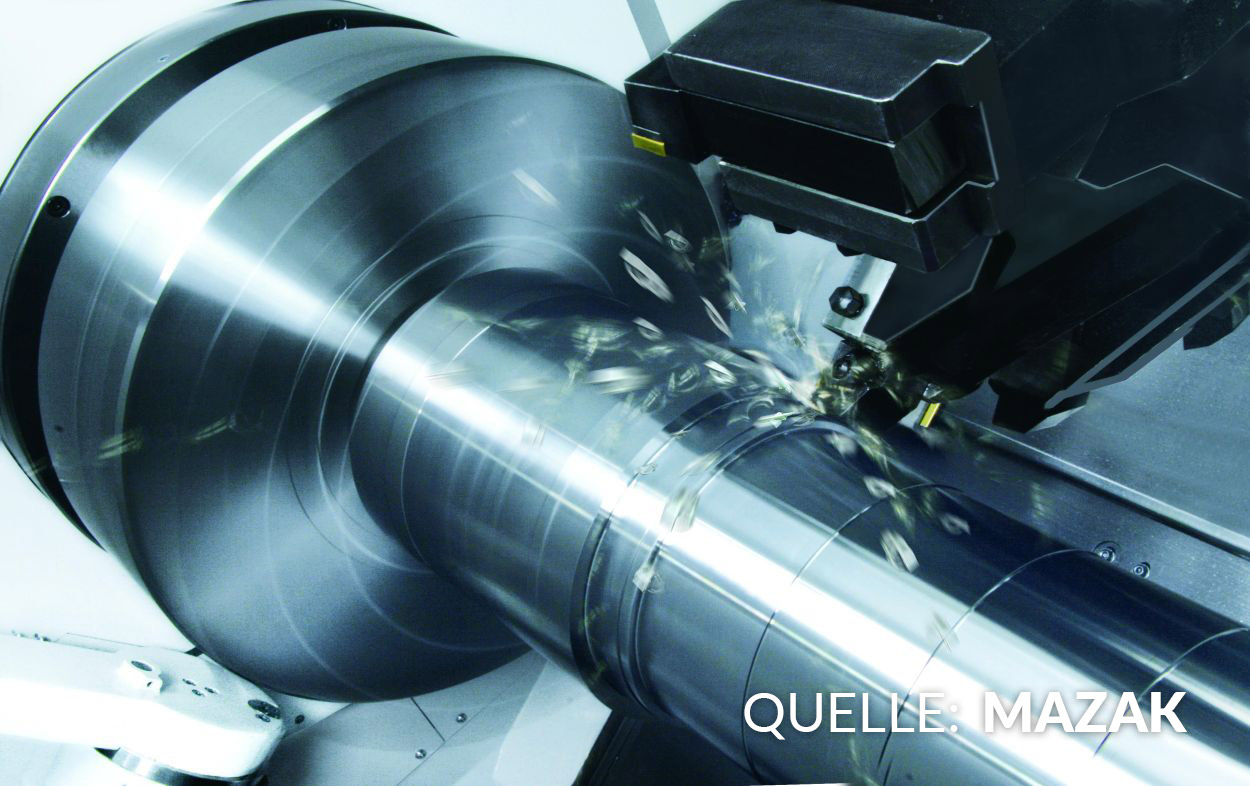

CNC-Drehen
- 04
CNC-Fräsen
- 05
Schleifen (Außenrund, Flach, Koordinaten, Honen)
- 06
Oberflächenbehandlung (Gleitschleifen, Sandstrahlen, Lasergravieren)
- 07
Baugruppenmontage
- 08
Qualitätsprüfung
- 09
Logistik und Auslieferung
Werkstoffe und Verfahren
Automatenstahl
Wird beim CNC-Drehen für Präzisionsteile vom Einzelstück bis zum Massenartikel eingesetzt.
Edelstahl
Für korrosionsbeständige Präzisionsteile beim Drehen und Fräsen, u. a. für Medizin- und Messtechnik.
Aluminium
Leichtgewichtige Bauteile im CNC-Drehen und Fräsen mit Verfahrwegen bis 1660 mm.
Messing
Zerspanungswerkstoff für gedrehte Präzisionsteile bis zum Massenartikel.
Kunststoff
Wird neben Metall bearbeitet und für Lasergravuren verwendet.
Standorte
Erfurt
DEHauptsitz und Produktion
- Stückgewicht / Größe
- Drehen: Ø max. 350 mm, Länge max. 500 mm; Fräsen: 1660 ×
- Losgröße
- Einzelstücke bis Massenartikel
- Werkstoffe
- Automatenstahl, Edelstahl, Aluminium, Messing, Kunststoff

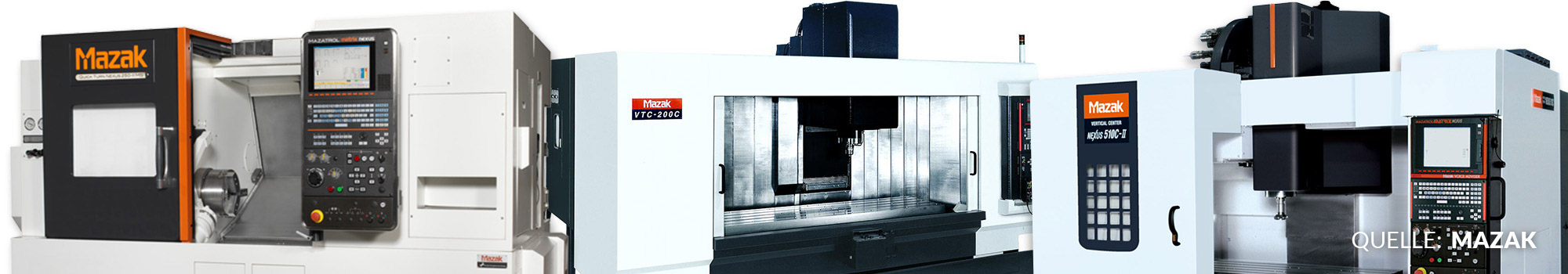

- Mazak SQT 250 M (C-Achse, angetriebene Werkzeuge)
- Mazak QT 15 (2 Maschinen)
- Mazak QTN 250 MS (C-Achse)
- Mazak QTN 250 MY (Y-Achse)
- Mazak VTC 20 B (3 Maschinen)
- Mazak VTC 20 C
- Mazak VTC 200 C-II (2 Maschinen)
- Mazak FJV 20 C
- Mazak Nexus 510 C
- Deckel/Maho 50M
- Außenrundschleifmaschine
- Flachschleifmaschine
- Koordinatenschleifmaschine
- Honingmaschine
- 3D-CNC-Messmaschine
- Lasergravuranlage
Bauteile

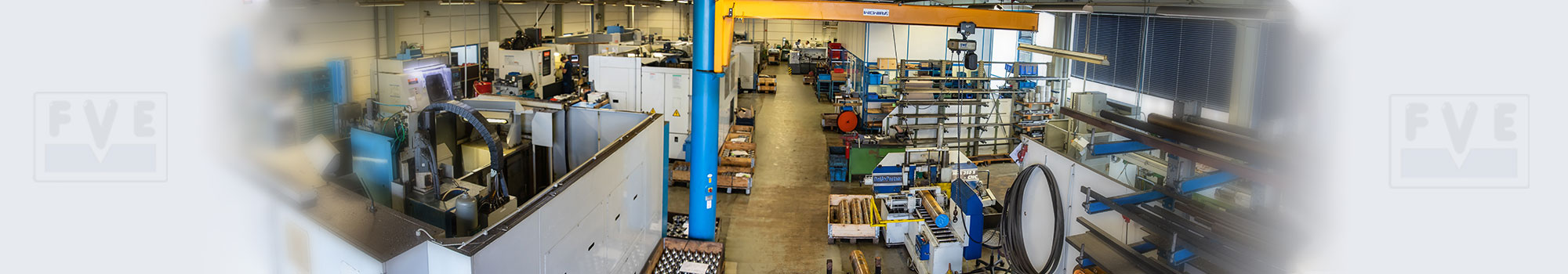

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-DrehenZerspanung | – | 500 mm (Drehlänge max.; Stange 1000 mm) | – | Einzelstücke – Massenartikel | Automatenstahl, Messing, Edelstahl, Aluminium |
| CNC-FräsenZerspanung | – | 1660 mm × 510 mm × 510 mm | – | Einzelstücke – Serienfertigung | Edelstahl, Aluminium |
| Schleifen (Außenrundschleifen, Flachschleifen, Koordinatenschleifen, Honen)Zerspanung | – | – | – | – | Stahl (von weich bis hart) |
| Baugruppenmontage (mechanische und hydraulische Baugruppen, komplette Funktionseinheiten)Montage | – | – | – | – | – |
| Qualitätsprüfung / MesstechnikPrüfung | – | – | – | – | – |
| LasergravierenOberfläche | – | – | – | – | Metall, Kunststoff |
| Gleitschleifen (Kantenverrunden, Hochglanzverdichten, Entzundern, Mattieren)Oberfläche | – | – | – | – | – |
| SandstrahlenOberfläche | – | – | – | – | – |
| Technische Beratung, Entwicklung und Optimierung von ProduktenEngineering | – | – | – | – | – |
23 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Drehmaschine (C-Achse, angetriebene Werkzeuge) | Mazak SQT 250 M | 1 | Dmax 350 mm, Lmax 500 mm, Revolverplätze 12, Spindelbohrung max. 60 mm | – | Erfurt |
| CNC-Drehmaschine | Mazak QT 15 - 1 | 1 | Dmax 250 mm, Lmax 500 mm, Revolverplätze 12 | – | Erfurt |
| CNC-Drehmaschine | Mazak QT 15 - 2 | 1 | Dmax 250 mm, Lmax 500 mm, Revolverplätze 8 | – | Erfurt |
| CNC-Drehmaschine (C-Achse, angetriebene Werkzeuge) | Mazak QTN 250 MS | 1 | Dmax 350 mm, Lmax 500 mm, Revolverplätze 12 | – | Erfurt |
| CNC-Drehmaschine (Y-Achse, angetriebene Werkzeuge) | Mazak QTN 250 MY | 1 | Dmax 350 mm, Lmax 500 mm, Revolverplätze 12 | – | Erfurt |
| Vertikal-Bearbeitungszentrum | Mazak VTC 20 B (Mazatrol M32B) | 1 | Xmax 1120 mm, Ymax 510 mm, Zmax 510 mm, 7000 min-1, 24 Werkzeugplätze, Renishaw Messtastersystem | – | Erfurt |
| Vertikal-Bearbeitungszentrum | Mazak VTC 20 B (Mazatrol M-Plus) | 2 | Xmax 1120 mm, Ymax 510 mm, Zmax 510 mm, 7000 min-1, 24 Werkzeugplätze, Innenkühlung | – | Erfurt |
| Vertikal-Bearbeitungszentrum | Mazak VTC 20 C | 1 | Xmax 2x 560 mm, Ymax 510 mm, Zmax 510 mm, 7000 min-1, 48 Werkzeugplätze, zusätzliche | – | Erfurt |
| Vertikal-Bearbeitungszentrum | Mazak VTC 200 C-II | 2 | Xmax 1660 mm, Ymax 510 mm, Zmax 510 mm, 12000 min-1, 30 Werkzeugplätze, zusätzliche | – | Erfurt |
| Vertikal-Bearbeitungszentrum | Mazak FJV 20 C | 1 | Xmax 560 mm, Ymax 510 mm, Zmax 510 mm, 12000 min-1, 21 Werkzeugplätze, Innenkühlung, Renishaw | – | Erfurt |
| Vertikal-Bearbeitungszentrum | Mazak Nexus 510 C | 1 | Xmax 1050 mm, Ymax 510 mm, Zmax 510 mm, 12000 min-1, 30 Werkzeugplätze, Innenkühlung, Renishaw | – | Erfurt |
| Fräsmaschine (konventionell) | Deckel / Maho 50M | 1 | Xmax 500 mm, Ymax 400 mm, Zmax 400 mm | – | Erfurt |
| Außenrundschleifmaschine | – | – | – | – | Erfurt |
| Flachschleifmaschine | – | – | – | – | Erfurt |
| Koordinatenschleifmaschine | – | – | – | – | Erfurt |
| Honingmaschine | – | – | – | – | Erfurt |

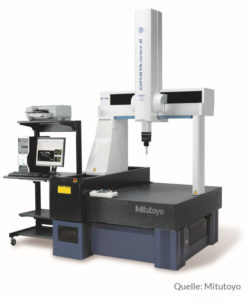

| 3D-CNC-Messmaschine | – | – | – | – | Erfurt |
| Konturenmessgerät | – | – | – | – | Erfurt |

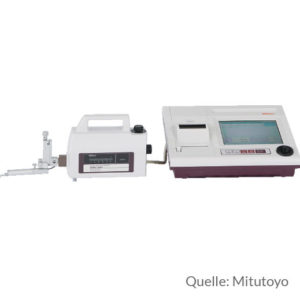

| Rauhigkeitsprüfgerät | – | – | – | – | Erfurt |

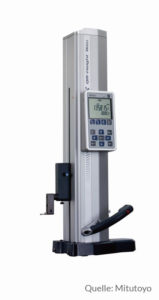

| Höhenmessgerät | – | – | – | – | Erfurt |

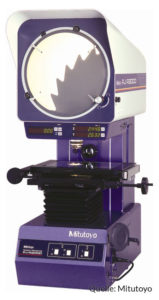

| Profilprojektor | – | – | – | – | Erfurt |
| Rundheitsprüfgerät | – | – | – | – | Erfurt |
| Lasergravuranlage | – | – | – | – | Erfurt |
Zusatzleistungen

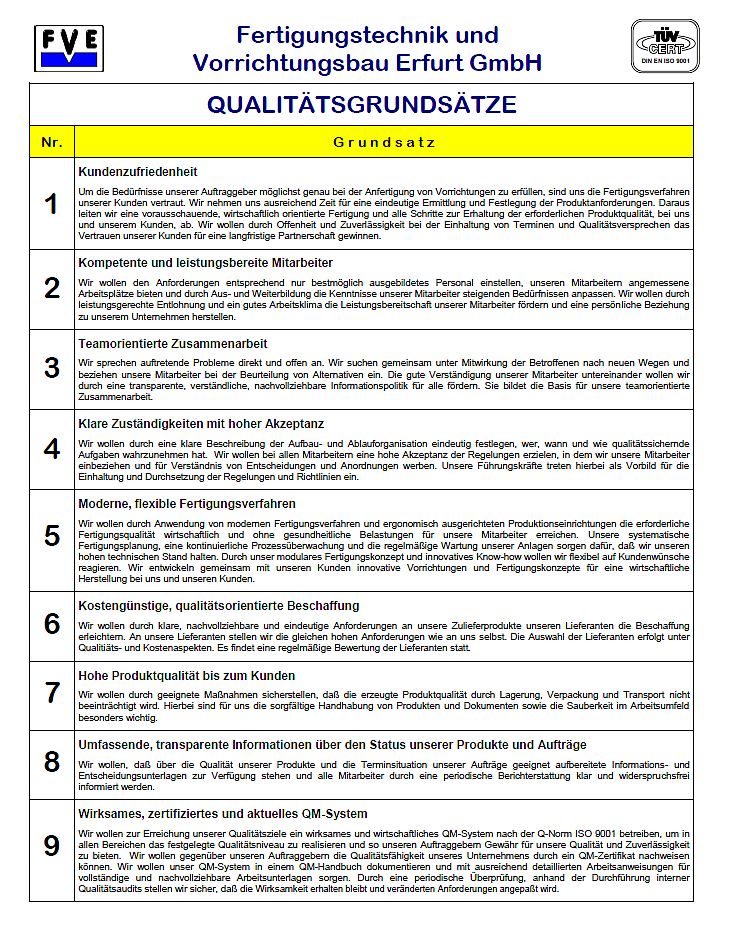

Qualität
FVE ist nach DIN EN ISO 9001 zertifiziert und betreibt ein QM-System mit internen Audits. Eine 3D-CNC-Messmaschine sowie Konturen-, Rauhigkeits-, Höhen-, Rundheits- und Profilprüfgeräte und ein hoher Bestand an Handmessmitteln (u. a. Keramik-Endmaße Klasse 0) sichern die toleranzgenaue, wiederholungssichere Fertigung; Renishaw-Messtastersysteme sind direkt an den Bearbeitungszentren installiert.
| Nachweis | Erfurt |
|---|---|
| ISO 9001 |
Historie
- 1995
Gründung am 1. Oktober 1995 in der Zittauer Straße in Erfurt-Gispersleben.
- 1999

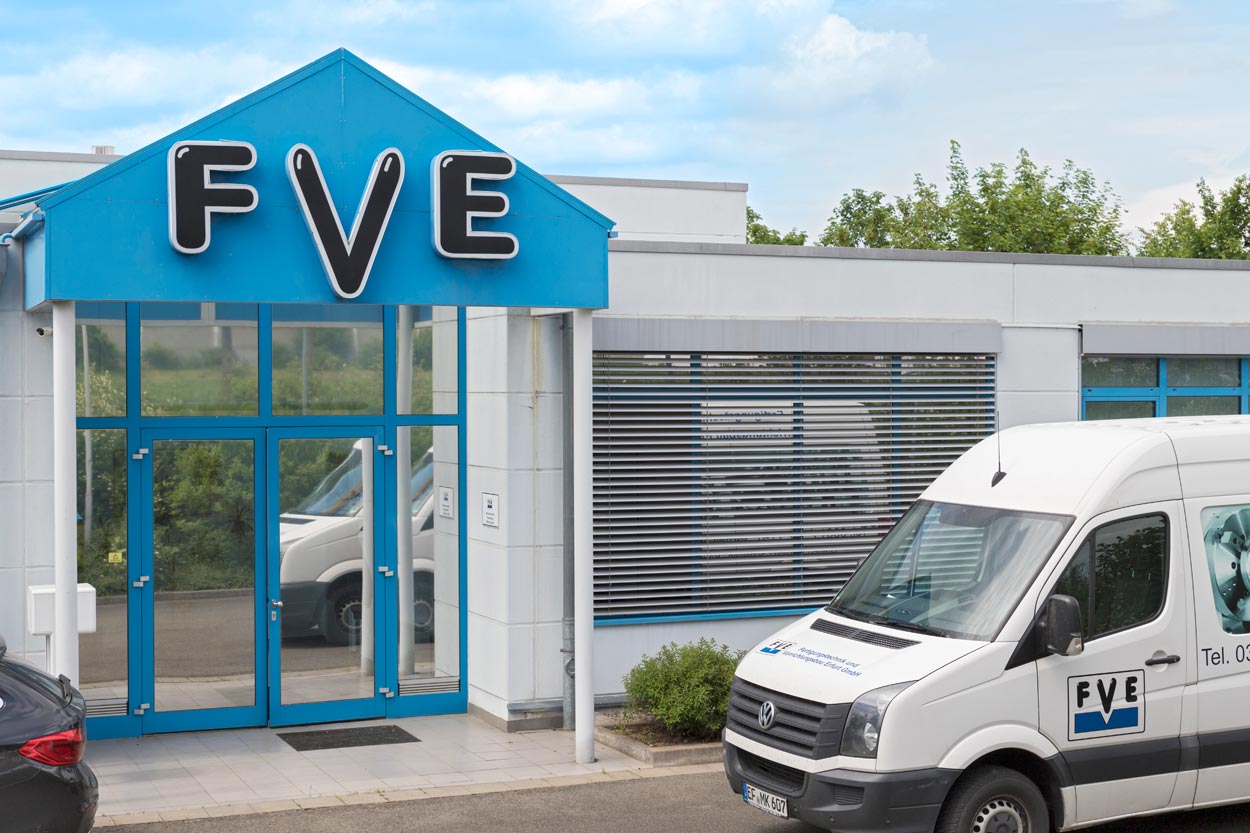

Umzug am 1. September 1999 in das neue Firmengebäude mit 600 m² Fertigungsfläche im Gewerbegebiet Güterverkehrszentrum, Erfurt-Ost.
