Hersteller von Distributed Fiber-Optic-Sensing-Systemen für kontinuierliche Dehnungs- und Temperaturüberwachung über bis zu 50 km
fibrisTerre Systems GmbH
Torellstr. 7, 10243 Berlin · DeutschlandNeu auf Amplifa
Über fibrisTerre
fibrisTerre Systems GmbH mit Sitz in Berlin ist Hersteller von Instrumentierung für Distributed Fiber-Optic Sensing (DFOS). Das patentierte Brillouin-basierte Verfahren (BOFDA/BOFDR) erlaubt die kontinuierliche Erfassung und Lokalisierung kleinster Dehnungs- und Temperaturveränderungen entlang einer einzigen Lichtwellenleiter-Sensorkabelstrecke über Distanzen von mehr als 50 km, mit Ortsauflösung bis unter einem Meter. Das Produktspektrum umfasst den Interrogator fTB 5020, anwendungsspezifische Sensing-Kabel in metallischen und nicht-metallischen Ausführungen (Tight-buffered für Dehnung, Loose-Tube für Temperatur), Monitoring-Software, Cloud-basierte Datenspeicherung sowie Projektmanagement und Datenanalyse. Die Systeme kommen unter anderem in der Geotechnik und im Bauingenieurwesen, bei erneuerbaren Energien, Stromkabeln, Pipelines, Bohrlöchern, Bergbau und nuklearen Entsorgung sowie in Forschung und Entwicklung zum Einsatz. Zentrale, R&D und Fertigung befinden sich in der Torellstraße in Berlin; über ein Netzwerk von Fachintegratoren und Partnern ist die Technologie weltweit in Monitoring-Projekten installiert.
- Standort
- Berlin
- Verfahren
- Distributed Fiber-Optic Sensing (Brillouin BOFDA/BOFDR, DTSS), Dehnungsmessung (strain sensing), Temperaturmessung (temperature sensing), Herstellung von Messsystemen (Interrogator, Sensing Cables), Projektmanagement, Datenanalyse, Monitoring-Software, Cloud-basierte Datenspeicherung
- Werkstoffe
- Optical fiber, Metallic cable designs, Non-metallic cable designs, Distributed Brillouin Sensing (BOFDA/BOFDR), Strain Sensing Cable (Tight-buffered), Temperature Sensing Cable (Loose-Tube), Metallische Kabelausführungen, Nicht-metallische Kabelausführungen
- Zertifikate
- Kalibrierte Messsysteme / Langzeitstabilität
- Gegründet
- 2010
- Branchen
- Geotechnik und Bauingenieurwesen, Erneuerbare Energien, Stromkabel, Bergbau und nukleare Entsorgung, Pipelines und Bohrlöcher, Forschung und Entwicklung
- 01
R&D und Systementwicklung
- 02
Herstellung der Interrogator-Einheiten
- 03
Herstellung/Integration anwendungsspezifischer Sensing-Kabel
- 04
Software für Monitoring und Datenanalyse
- 05
Projektmanagement, Installation über Fachintegratoren
- 06
Cloud-basierte Datenspeicherung und Datenanalyse
Technologien & Kabeltypen

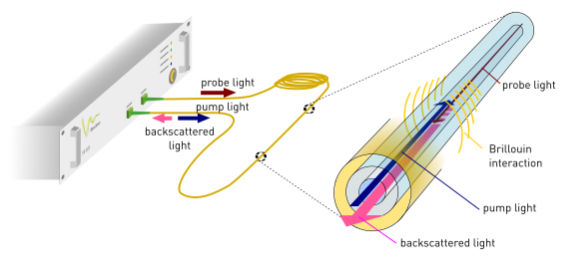

Distributed Brillouin Sensing (BOFDA/BOFDR)
Patentiertes Brillouin-Verfahren zur kontinuierlichen Dehnungs- und Temperaturmessung entlang der gesamten Glasfaserstrecke.

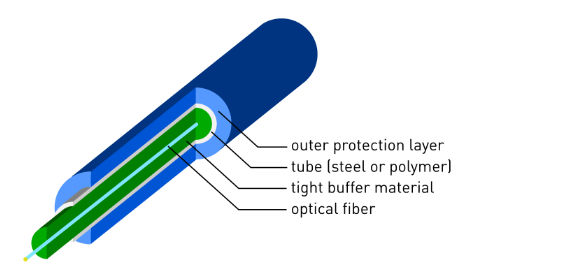

Strain Sensing Cable (Tight-buffered)
Eng gepuffertes Sensing-Kabel, das mechanische Verformung des Bauwerks direkt auf die Messfaser koppelt.

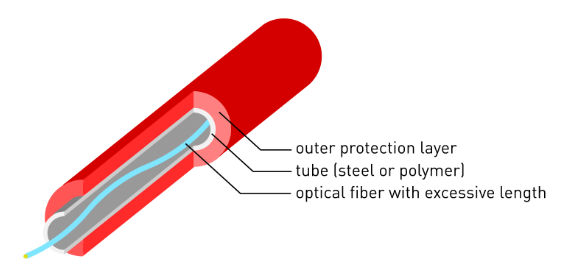

Temperature Sensing Cable (Loose-Tube)
Loose-Tube-Kabel mit Faserüberlänge zur mechanischen Entkopplung für reine Temperaturmessung.
Metallische Kabelausführungen
Robuste Kabelkonstruktionen für den Einbau in Erdreich und starre Strukturen.
Nicht-metallische Kabelausführungen
Kabeldesigns ohne metallische Elemente, u. a. für Anwendungen mit besonderen Umgebungsanforderungen.
Optische Faser (Lichtwellenleiter)
Die Glasfaser selbst fungiert als durchgehender Sensor über die gesamte Messstrecke.
Standorte
Berlin
DEZentrale, R&D und Fertigung
- Werkstoffe
- Optische Fasern, metallische und nicht-metallische Kabeldesigns
- fTB 5020 Brillouin Interrogator Unit (Eigentwicklung)
- Faser-Optik-Switches für Kanalmultiplexing
Sensing-Kabel & Systeme
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Distributed Fiber-Optic Sensing (Brillouin BOFDA/BOFDR, DTSS)Prüfung | – | 50 km | – | – | Optical fiber sensing cables |
| Dehnungsmessung (strain sensing)Prüfung | 2 μm/m | 50 km | – | – | Optical fiber sensing cables |
| Temperaturmessung (temperature sensing)Prüfung | 0.1°C | 50 km | – | – | Optical fiber sensing cables |
| Herstellung von Messsystemen (Interrogator, Sensing Cables)Montage | – | – | – | – | Optical fibers, Metals, Non-metallic materials |
1 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Brillouin Interrogator Unit | fibrisTerre fTB 5020 | – | 50 km | – | Berlin |
Zusatzleistungen
Zuverlässigkeit & Genauigkeit
Brillouin-Frequenz-basierte Messung bietet nach Kalibrierung ausgezeichnete Langzeitstabilität. Die Messgenauigkeit liegt bei besser als 2 μm/m (Dehnung) und besser als 0,1 °C (Temperatur), die Ortsauflösung bei bis zu 20 cm über kürzere bzw. 1 m über 50 km Entfernung.
| Nachweis | Berlin |
|---|---|
| Kalibrierte Messsysteme / Langzeitstabilität |
Historie
- 2010
Gründung der fibrisTerre Systems GmbH durch ein Team aus Elektronik-, Glasfaser- und Software-Engineering-Spezialisten; Pionierarbeit bei der BOFDA-Technologie, hervorgegangen aus der Forschung der BAM.
