Spezialmaschinen und Lohnfertigung für spanloses Umformen: Verpressen, Rollieren, Rundkneten, Trennen und Bördeln rotationssymmetrischer Bauteile.
Fichter formtec GmbH
Eichstetten am KaiserstuhlNeu auf Amplifa
Fichter formtec – Maschinenbau und Lohnfertigung aus Eichstetten
Die Fichter formtec GmbH aus Eichstetten am Kaiserstuhl ist auf Spezialmaschinenbau und Lohnfertigung für spanlose Umform- und Bearbeitungsprozesse spezialisiert. Das Unternehmen entwickelt und fertigt Maschinen wie Segmentformer, Rollierformer, Rundknet-, Trenn- und Bördelmaschinen für das formschlüssige Verpressen, Crimpen und Rollieren von Rohren, Hülsen, Gehäusen, Armaturen und Sensoren. Ergänzend bietet das Unternehmen Lohnfertigung an: CNC-Fräsen, Drehen, Flachschleifen sowie individuelle Baugruppenmontage, von Einzelstücken bis zur Serie. Die Maschinen arbeiten mit Wiederholgenauigkeit von ± 0,05 mm und lassen sich mit Kraft-Wege-Überwachung sowie Kamera- und Kraft-Weg-Überwachung zur Prozesssicherung ausstatten; auch die Integration als Teilstation in Gesamtanlagen ist möglich. Abnehmer finden sich vor allem in der Sensorik, Automobilindustrie, Kabelkonfektion und Elektromobilität sowie in der Kunststoffverarbeitung und Metallbearbeitung. Die komplette Wertschöpfung von Entwicklung bis Fertigung erfolgt am Standort in Eichstetten.
- Standort
- Eichstetten am Kaiserstuhl
- Verfahren
- Verpressen / Pressen von Hülsen mit Kabel oder Schläuchen, Verpressen / Pressen von Gehäuse mit Steckern, Pressen von Schläuchen und Rohren, Pressen / Verpressen von Sensoren mit Kabel, Einbördeln von Steckern in Sensorgehäuse, Rollieren von Hülsen mit Kabel oder Schläuchen, Rollieren von Gehäuse mit Steckern, Rollieren von Schläuchen und Rohren
- Werkstoffe
- Metall (rotationssymmetrische Bauteile, Rohre, Hülsen, Gehäuse, Armaturen), Kunststoff, Rollieren, Segmentformer / Verpressen, Rundkneten, Spanloses Trennen, Bördeln, Flachschleifen
- Zertifikate
- CE-Kennzeichnung / Gefahrenanalyse
- Branchen
- Sensorik, Automotive, Kabelkonfektion, Elektromobilität, Kunststoffverarbeitung, Metallbearbeitung
- 01
Engineering und Sondermaschinenbau
- 02
Trennen
- 03
Rundkneten
- 04
Verpressen / Rollieren / Bördeln
- 05
CNC-Fräsen und Drehen
- 06
Flachschleifen
- 07
Baugruppenmontage
Werkstoffe und Verfahren

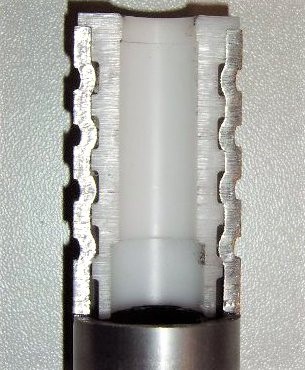

Rollieren
Formschlüssiges Rollieren von Rohren, Hülsen, Gehäusen und Sensoren mit Durchmessern von 10 bis 50 mm zur Zugentlastung und Abdichtung (bis IP67 möglich).
Segmentformer / Verpressen
Motorisches Pressen mit gehärteten Formbacken für Hülsen mit Kabel oder Schläuchen, Stecker in Gehäuse sowie Schläuche und Rohre, Ø 3–50 mm.

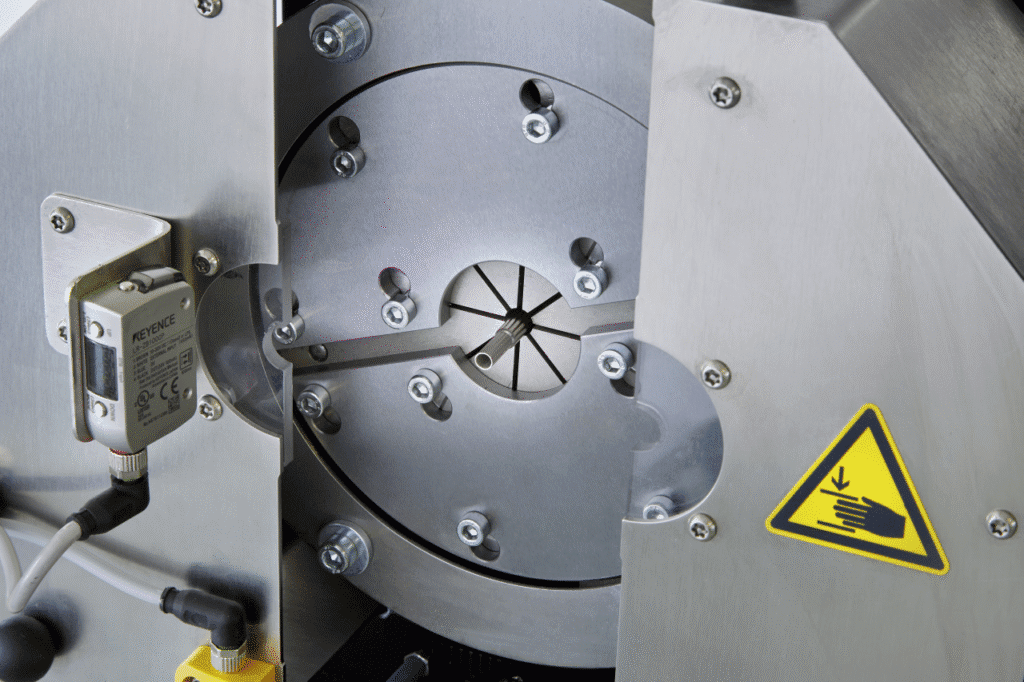

Rundkneten
Materialverdichtung zur Erhöhung der Bauteilfestigkeit an rotationssymmetrischen Werkstücken.

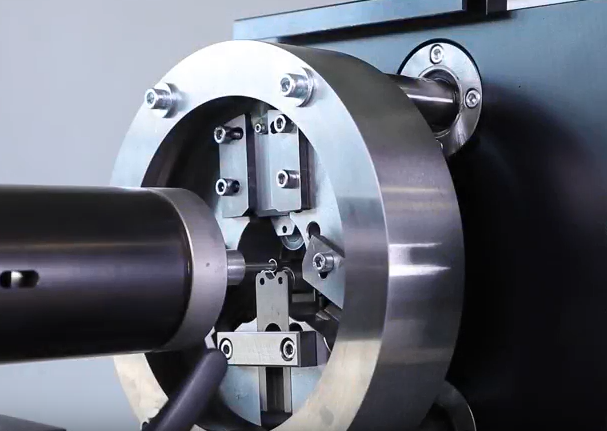

Spanloses Trennen
Präzise Trennschnitte bei unterschiedlichsten Materialien für die Weiterverarbeitung.

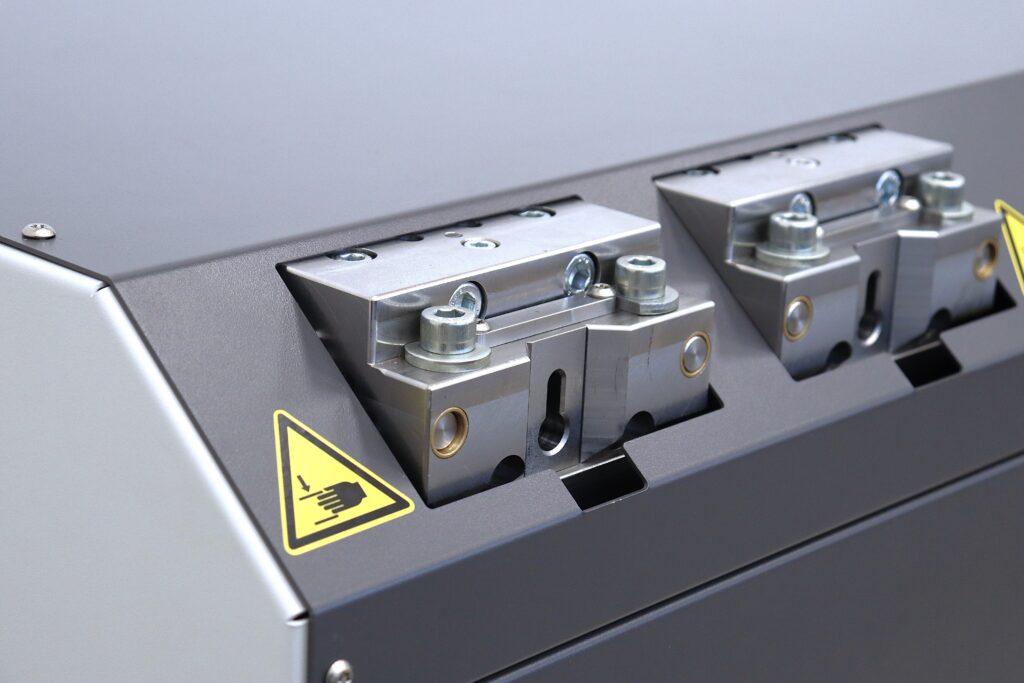

Bördeln
Zuverlässiges Umbördeln von Werkstücken für feste Verbindungen und saubere Kanten.
Flachschleifen
Ebenes Schleifen auf der Flachschleifmaschine FS 840 Connect für exakte Dimensionierung und hohe Oberflächengüte.
CNC-Fräsen und Drehen
Lohnfertigung nach Kundenvorgaben, von Einzelstücken bis zur Serie.
Kunststoff
Bearbeitung und Verarbeitung von Kunststoffen, ergänzend zur Metallbearbeitung.
Standort
Eichstetten am Kaiserstuhl
DEHauptsitz, Engineering und Fertigung
- Stückgewicht / Größe
- Ø 3–50 mm, Wandstärke 0,2–2 mm
- Losgröße
- Einzelstück bis Serie
- Werkstoffe
- Metall, Kunststoff

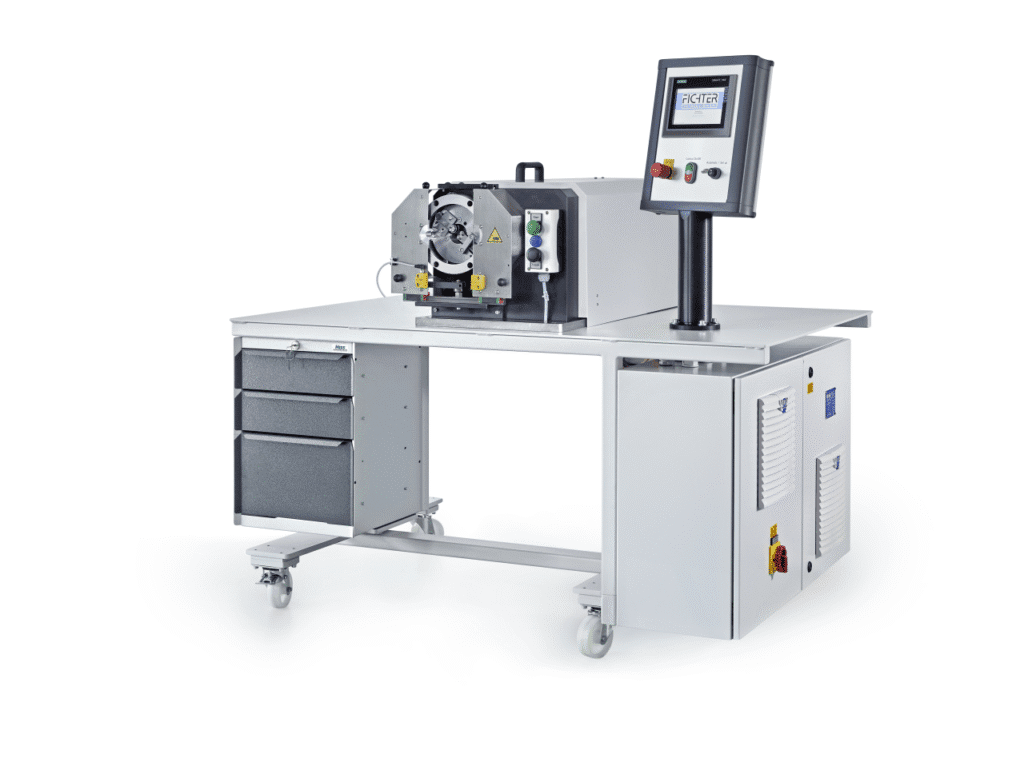

- Rollierformer RF50
- Segmentformer SF50
- Segmentformer SF25
- Rundknetmaschine
- Trennmaschine
- Bördelmaschine
- Flachschleifmaschine FS 840 Connect (Geibel und Hotz)

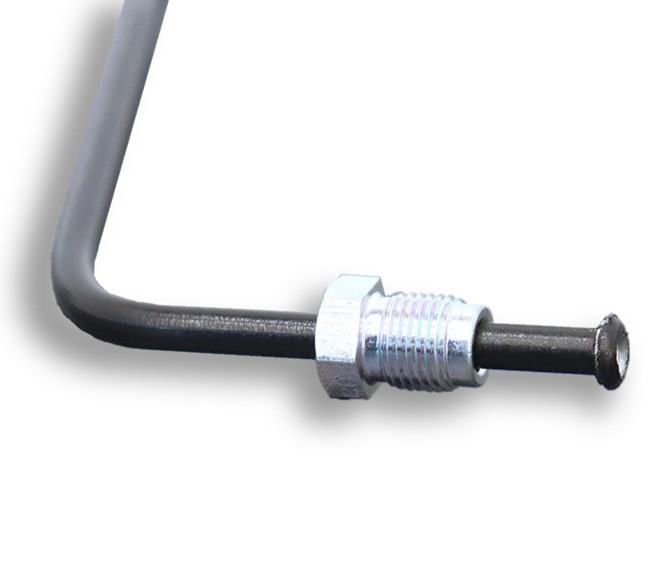

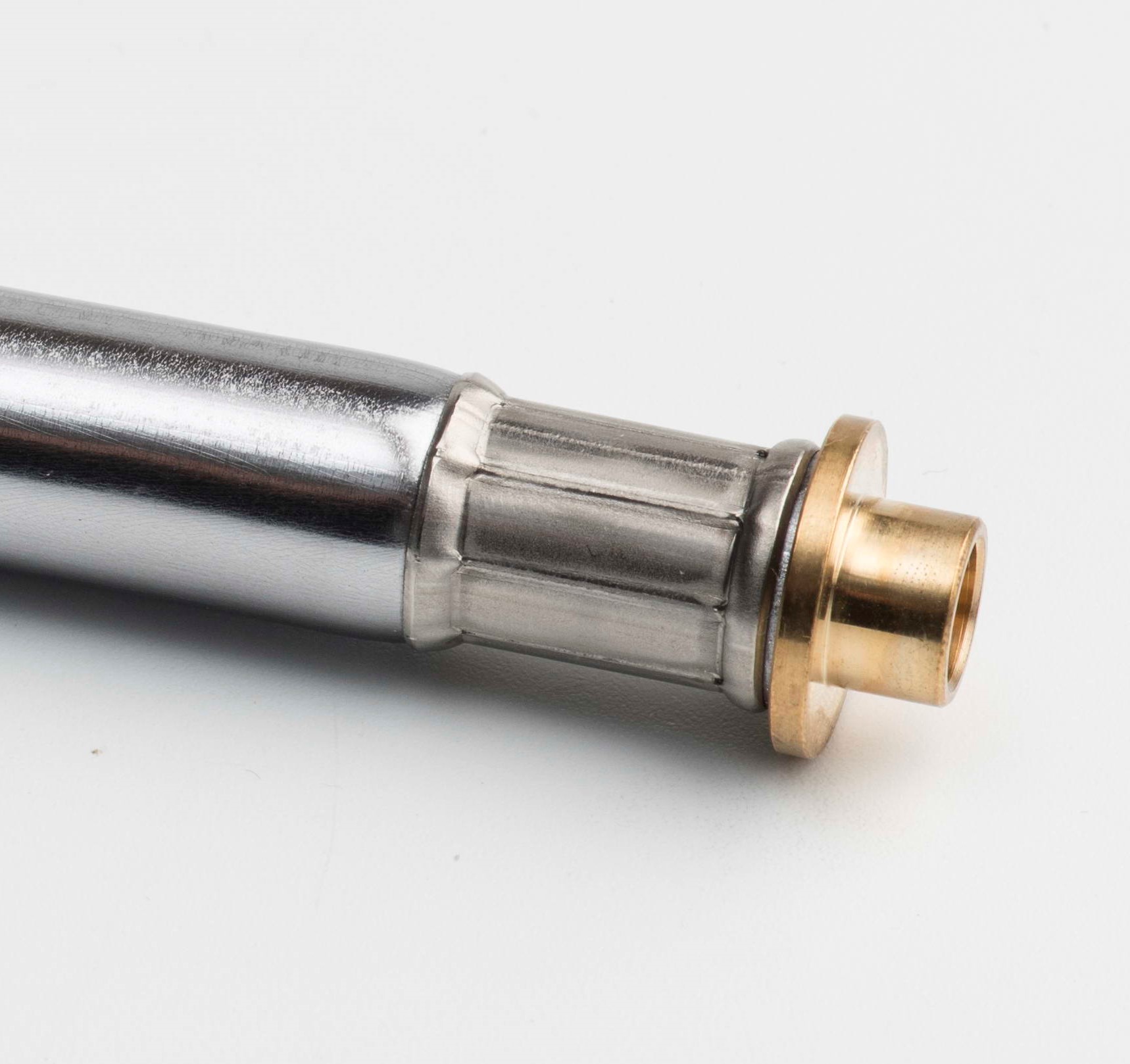

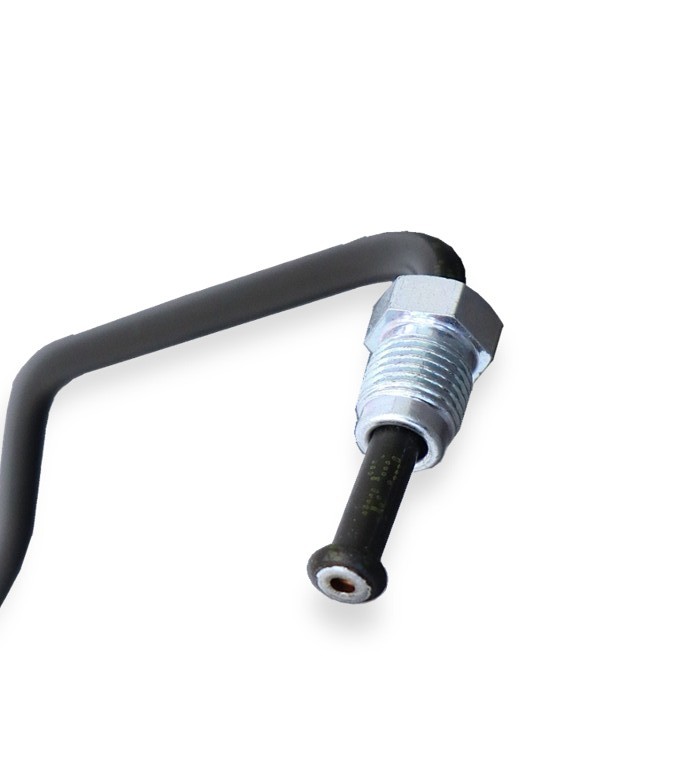

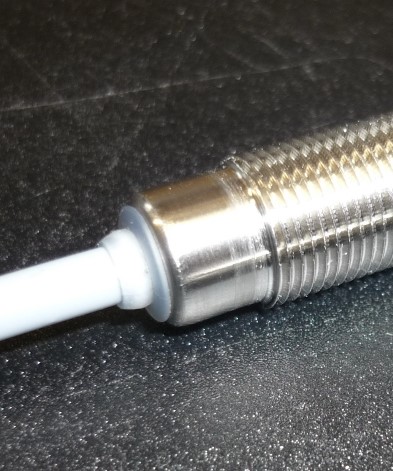

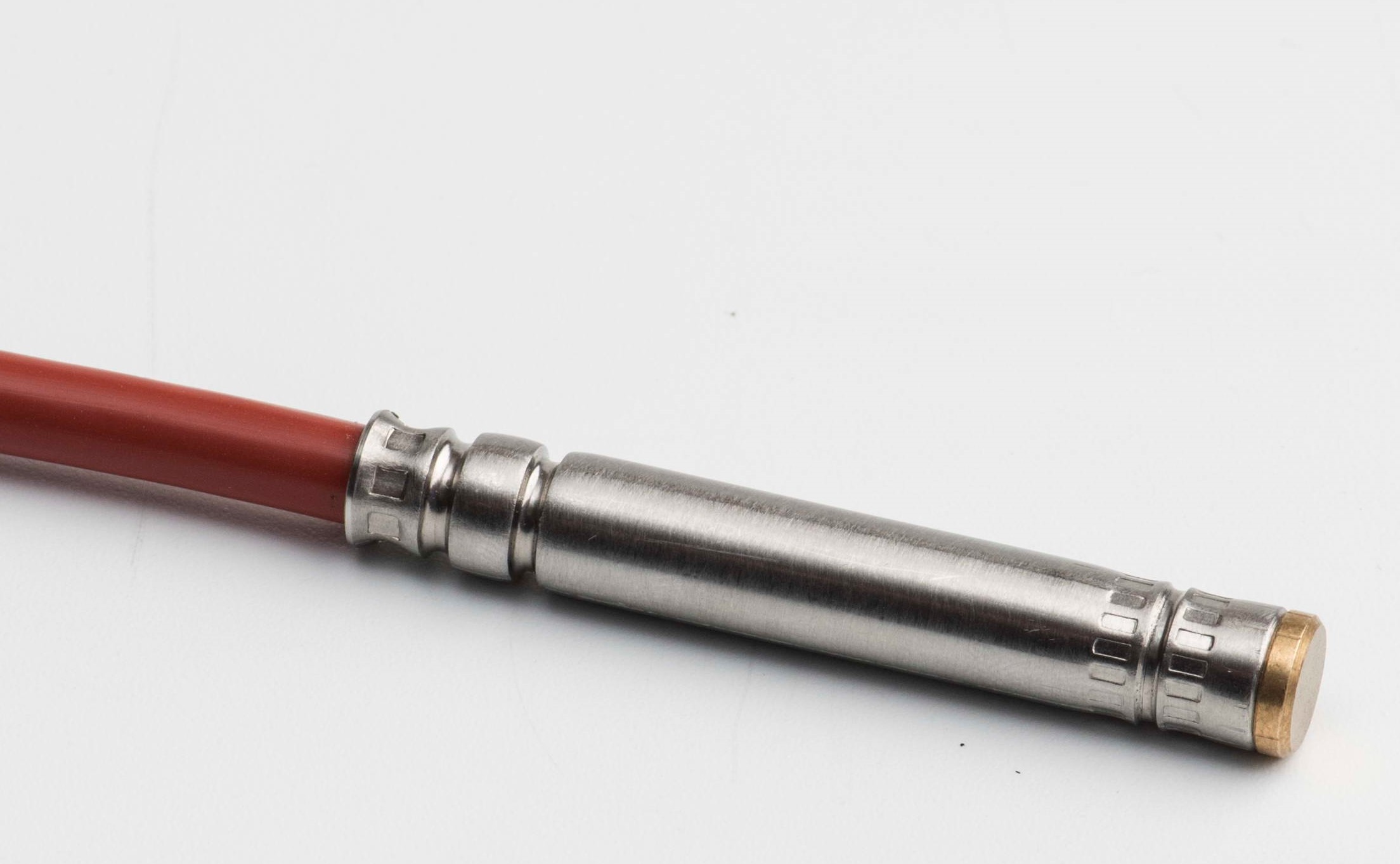

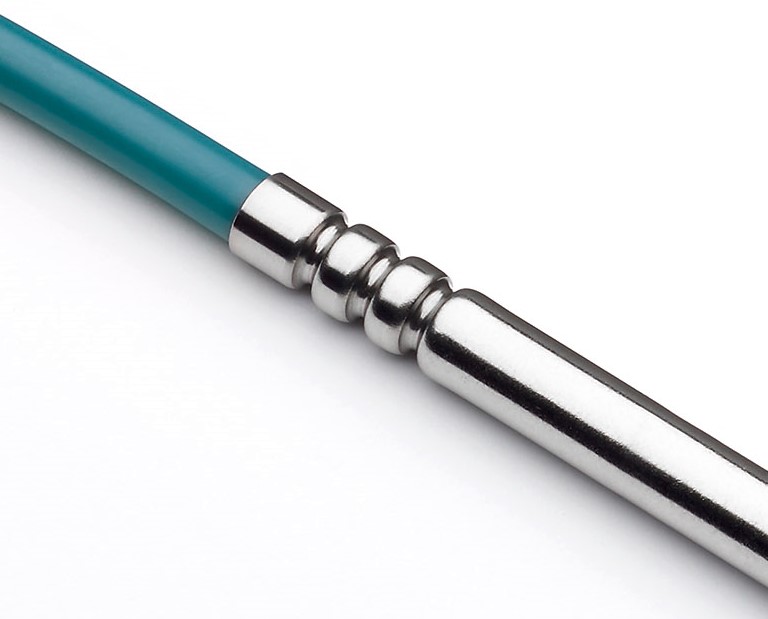

Bauteile und Fertigungsbeispiele

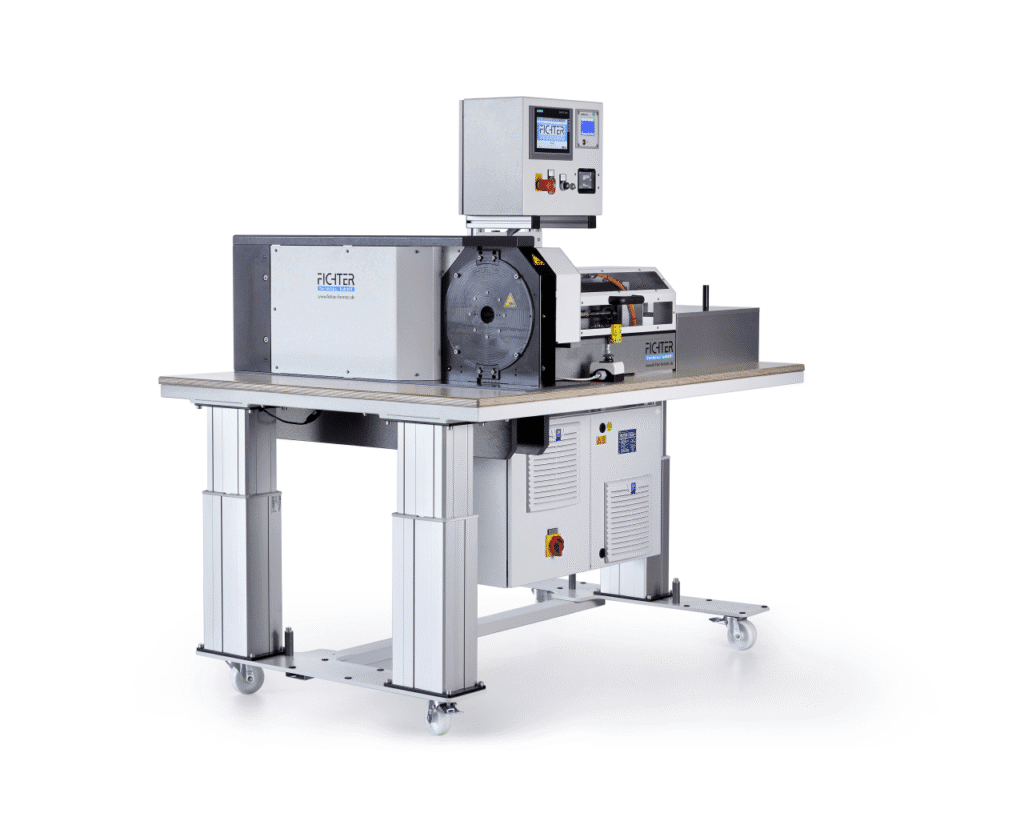

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Verpressen / Pressen von Hülsen mit Kabel oder SchläuchenUmformung | Wiederholgenauigkeit ± 0,05 mm | – | – | – | Metalle (rotationssymmetrische Bauteile, Rohre, Hülsen) |
| Verpressen / Pressen von Gehäuse mit SteckernUmformung | Wiederholgenauigkeit ± 0,05 mm | – | – | – | Metalle |
| Pressen von Schläuchen und RohrenUmformung | – | 50 mm (Durchmesser) | – | – | Metalle |
| Pressen / Verpressen von Sensoren mit KabelUmformung | – | – | – | – | Metalle |
| Einbördeln von Steckern in SensorgehäuseUmformung | – | – | – | – | Metalle |
| Rollieren von Hülsen mit Kabel oder SchläuchenUmformung | Wiederholgenauigkeit ± 0,05 mm | 50 mm (Durchmesser) | – | – | Metalle |
| Rollieren von Gehäuse mit SteckernUmformung | – | – | – | – | Metalle |
| Rollieren von Schläuchen und RohrenUmformung | – | 10 – 50 mm (Durchmesser) | – | – | Metalle |
| Rollieren von Sensoren mit KabelUmformung | – | – | – | – | Metalle |
| Rundkneten (Materialverdichtung, Erhöhung der Bauteilfestigkeit)Umformung | – | – | – | – | Metalle |
| Trennen (präzise Trennschnitte bei unterschiedlichsten Materialien)Zerspanung | – | – | – | – | Metalle |
| Umbördeln von Werkstücken (Bördeln)Umformung | – | – | – | – | Metalle |
| Fräsen (Lohnfertigung)Zerspanung | – | – | – | Einzelstück – Serie | Metall |
| Drehen (Lohnfertigung)Zerspanung | – | – | – | Einzelstück – Serie | Metall |
| BaugruppenmontageMontage | – | – | – | Einzelstück – Serie | – |
| Flachschleifen (ebenes Schleifen, exakte Dimensionierung, hohe Oberflächengüte)Zerspanung | – | 840 (Modell FS 840) | – | – | Metall |
| KunststoffverarbeitungKunststoff | – | – | – | – | Kunststoff |
| Spezialmaschinenbau (individuelle Maschinen und Anlagen)Engineering | – | – | – | – | – |
7 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Rollierformer / Rollierautomat | Fichter formtec Rollierformer RF50 | – | Rollierdurchmesser 10 – 50 mm, Wandstärken 0,2 – 2 mm, max. Rillenbreite 5 mm | – | Eichstetten |
| Segmentformer / Pressautomat | Fichter formtec Segmentformer SF50 | – | Pressdurchmesser 3 – 50 mm, Wandstärken 0,2 – 2 mm, max. Sickenlänge 30 mm | – | Eichstetten |
| Segmentformer / Pressautomat | Fichter formtec Segmentformer SF25 | – | Pressdurchmesser 3 – 25 mm, Wandstärken 0,2 – 1 mm, max. Sickenlänge 20 mm | – | Eichstetten |
| Flachschleifmaschine | Geibel und Hotz FS 840 Connect | – | – | – | Eichstetten |
| Rundknetmaschine | Fichter formtec | – | – | – | Eichstetten |
| Trennmaschine | Fichter formtec | – | – | – | Eichstetten |
| Bördelmaschine | Fichter formtec | – | – | – | Eichstetten |
Zusatzleistungen
Qualität und Normen
Alle funktionswichtigen Prozesse der Maschinen sind elektronisch überwacht, Parameter werden in der Steuerung erfasst; optional stehen Kraft-Wege-Überwachung mit Kraftmessdose sowie Kamera- und Kraft-Weg-Überwachung für i.O./n.i.O.-Auswertung zur Verfügung. Die Maschinen werden mit Dokumentation, Gefahrenanalyse und CE-Zeichen ausgeliefert.
| Nachweis | Eichstetten am Kaiserstuhl |
|---|---|
| CE-Kennzeichnung / Gefahrenanalyse |
