ficonTEC – Fertigung

Maschinen für automatisierte Montage und elektro-optische Prüfung photonischer Bauelemente – From Lab to Fab

ficonTEC Logo

ficonTEC Service GmbH

Achim (Rehland 8) · Achim (Im Finigen 3)Neu auf Amplifa

27.08.2014Erstzertifizierung ISO 9001
GmbHRechtsform
2Standorte in Achim
2500+Installierte Systeme weltweit (Q4 2026)
±2 µm (optional ±0,5 µm)Stacking-Genauigkeit

Über ficonTEC

ficonTEC ist Systemanbieter für Mikrosystemtechnik und entwickelt, fertigt und serviced Produktionsmaschinen für die photonic device industry. Das Portfolio umfasst automatisierte die-level-Montage (ASSEMBLYLINE), flexible Align-&-Attach-Plattformen für R&D und Low-Volume (CUSTOMLINE), elektro-optische Prüftechnik auf Die- und Wafer-Ebene (TESTLINE, WAFER TESTLINE), Präzisions-Stacking von Laserdioden-Bars (STACKLINE) sowie Nd:YAG-Laser-Mikroschweißstationen (LASER WELD), gesteuert durch eine eigene Prozesssoftware. Die Systeme arbeiten mit sub-Mikron-Präzision bei der passiven und aktiven Multiaxis-Ausrichtung von Chips, Fasern und PICs verschiedener Materialsysteme. Installiert sind über 2500 Systeme weltweit (Q4 2026) in Telekommunikation, Datenkommunikation, 5G-Infrastruktur, 3D-Sensing, Automotive/Lidar, High-Power-Diodenlasern und Silicon Photonics für KI-/CPO-Anwendungen. Vom Entry-level- bis zum Inline-Hochvolumensystem ist die modulare Architektur skalierbar. Standort und Hauptsitz ist Achim bei Bremen.

Standort
Achim
Verfahren
Photonics automated assembly (align-&-attach) – ASSEMBLYLINE, Photonics device assembly – CUSTOMLINE (align-&-attach, R&D/Low-Volume), Die-level photonic device test (mixed-signal electro-optical test) – TESTLINE, Wafer-level photonic device test (electro-optical probing) – WAFER TESTLINE, Precision stacking/unstacking of semiconductor laser diode bars – STACKLINE, Laser microwelding (2/3-beam Nd:YAG, multi-point/seam welding, post-weld shift correction) – LASER, Bonding using (UV-) epoxy compounds, Thermal-based or laser soldering
Werkstoffe
Photonics Integrated Circuits (PICs) – verschiedene Materialsysteme, Laser diode chips / VCSELs, Fibers (optical fiber components), UV-Epoxy / Epoxy compounds, Photonics Integrated Circuits (verschiedene Materialsysteme), Laser-Dioden-Chips / VCSELs, Optische Fasern / Faserkomponenten, UV-Epoxid / Epoxid-Compounds
Zertifikate
ISO 9001:2015, ISO/IEC 27001:2022
Branchen
Telekommunikation, Datenkommunikation, 5G-Infrastruktur, 3D-Sensing / Smartphone, Automotive (Lidar), Luft- und Raumfahrt
  1. 01

    Systemengineering

  2. 02

    Prozess- und Softwareentwicklung

  3. 03

    Maschinenfertigung (Mikrosystemtechnik)

  4. 04

    Montage & Inbetriebnahme

  5. 05

    Service & Support

Werkstoffe & Verfahren

PIC

Photonics Integrated Circuits (verschiedene Materialsysteme)

Verarbeitet auf allen Assembly- und Testplattformen unabhängig vom PIC-Materialsystem.

LD/VCSEL

Laser-Dioden-Chips / VCSELs

Zielbauteile für Montage, Stacking und High-Power-Diodenlaser-Fertigung.

FIBER

Optische Fasern / Faserkomponenten

Positionierung und Fixierung mit sub-Mikron-Genauigkeit beim Align-&-Attach.

UV-EPOXY

UV-Epoxid / Epoxid-Compounds

Bonding von optischen Komponenten in Montageprozessen.

Nd:YAG

Nd:YAG-Laser-Mikroschweißen (2- oder 3-Strahl)

Multi-Point- oder Nahtschweißen ferrulierter optischer Komponenten mit Post-Weld-Shift-Korrektur.

Standorte

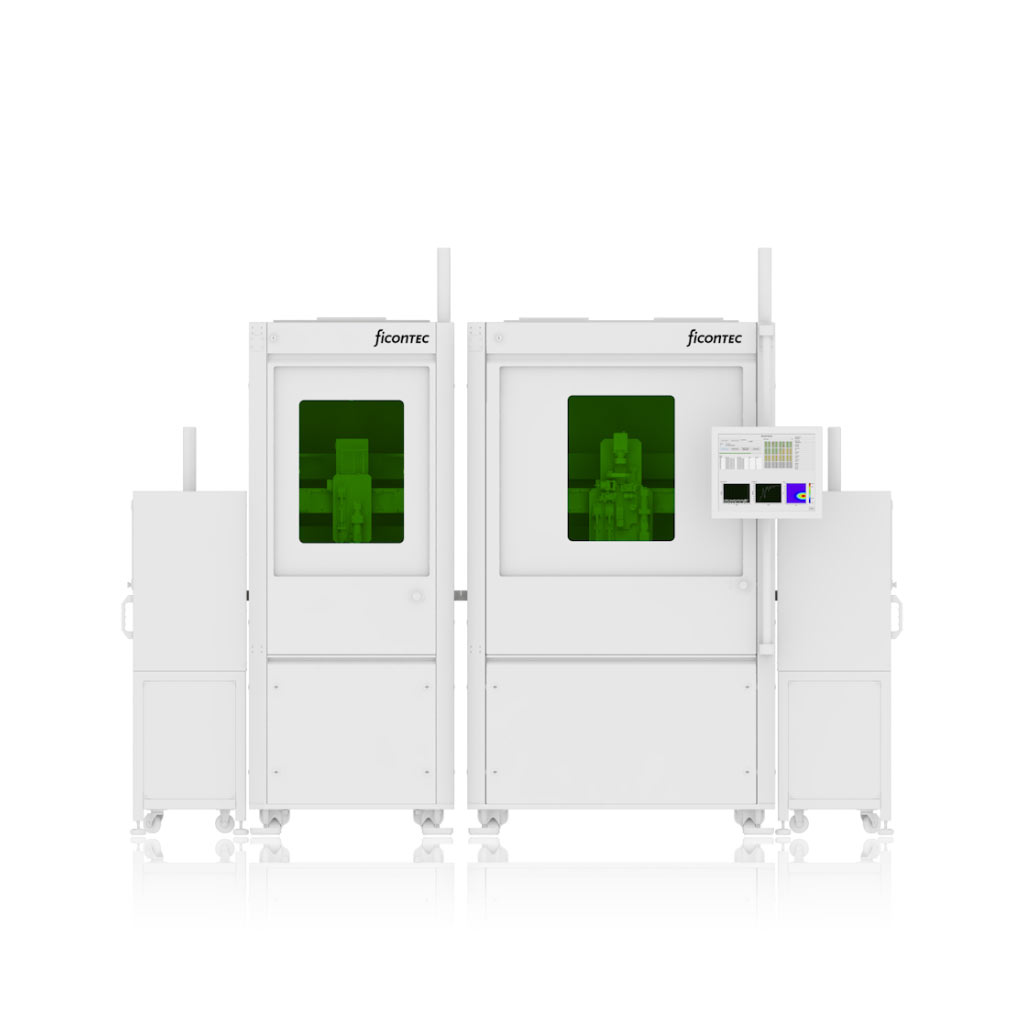

Standort Achim (Rehland 8)

Achim (Rehland 8)

DE

Hauptsitz, Systemengineering, Fertigung und Service; Standort lt. ISO-9001-Zertifikat

Losgröße
Prototyp bis Hochvolumen (Inline)
Werkstoffe
Photonische Chips, PICs, Fasern
  • ASSEMBLYLINE
  • CUSTOMLINE
  • TESTLINE
  • WAFER TESTLINE
  • STACKLINE
  • LASER WELD
  • Prozesssoftware

Achim (Im Finigen 3)

DE

Prozess- und Softwareentwicklung (lt. ISO-27001-Zertifikat)

Einblicke in die Fertigung

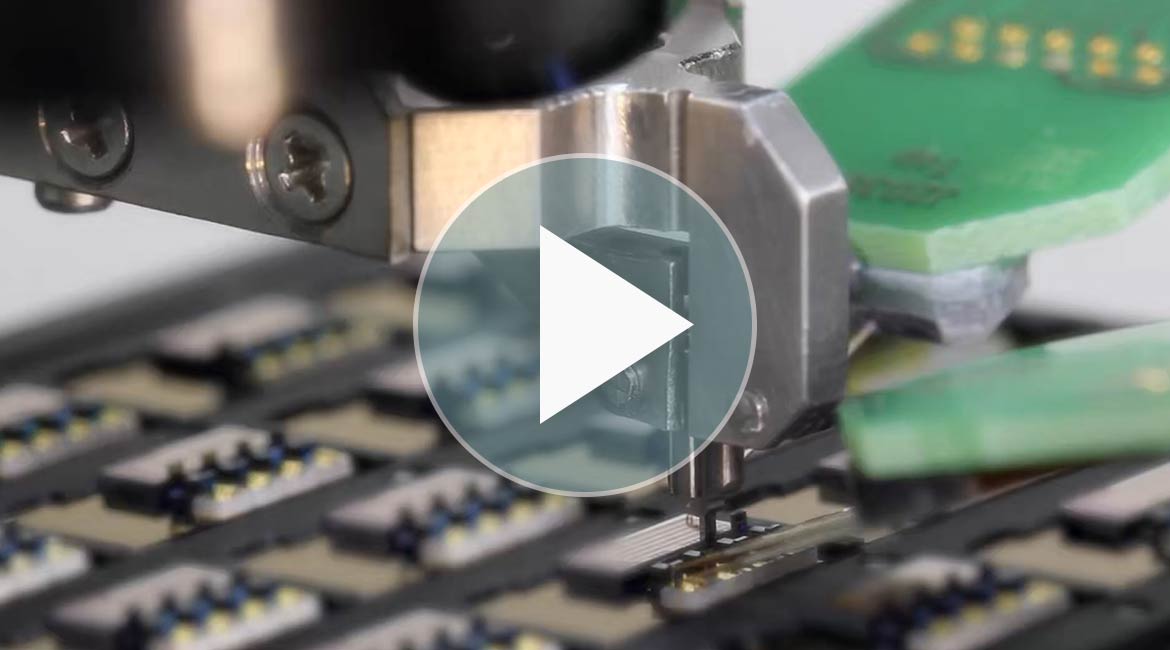

Automatisierte photonic device assembly
Automatisierte photonic device assembly

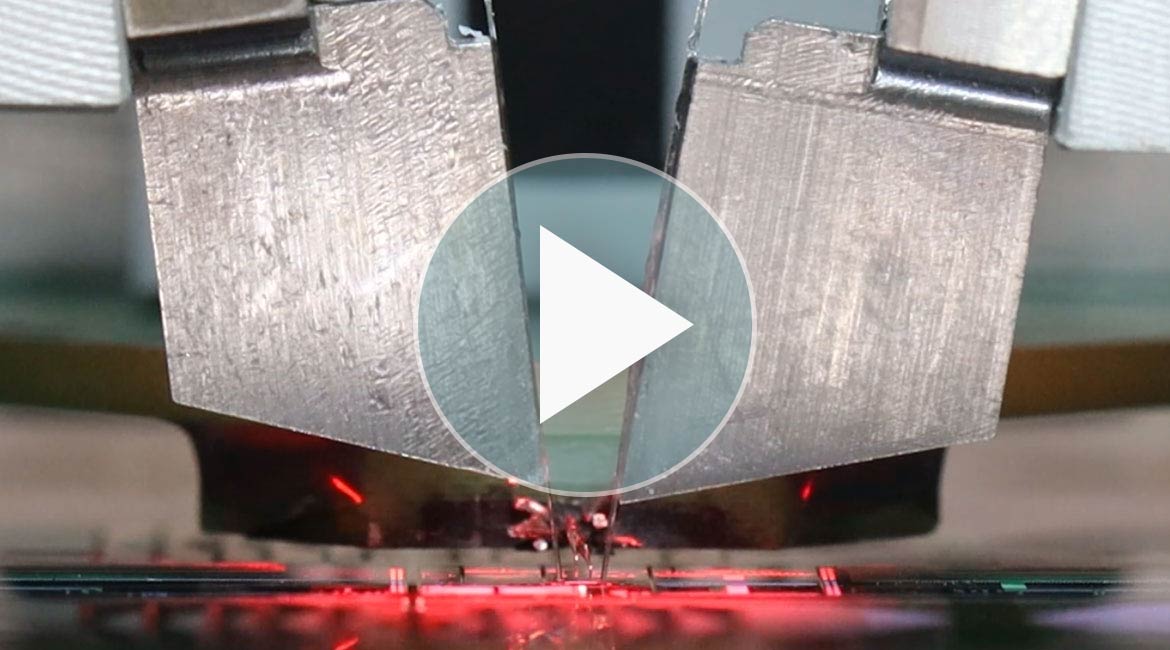

Wafer-level elektro-optische Prüfung
Wafer-level elektro-optische Prüfung

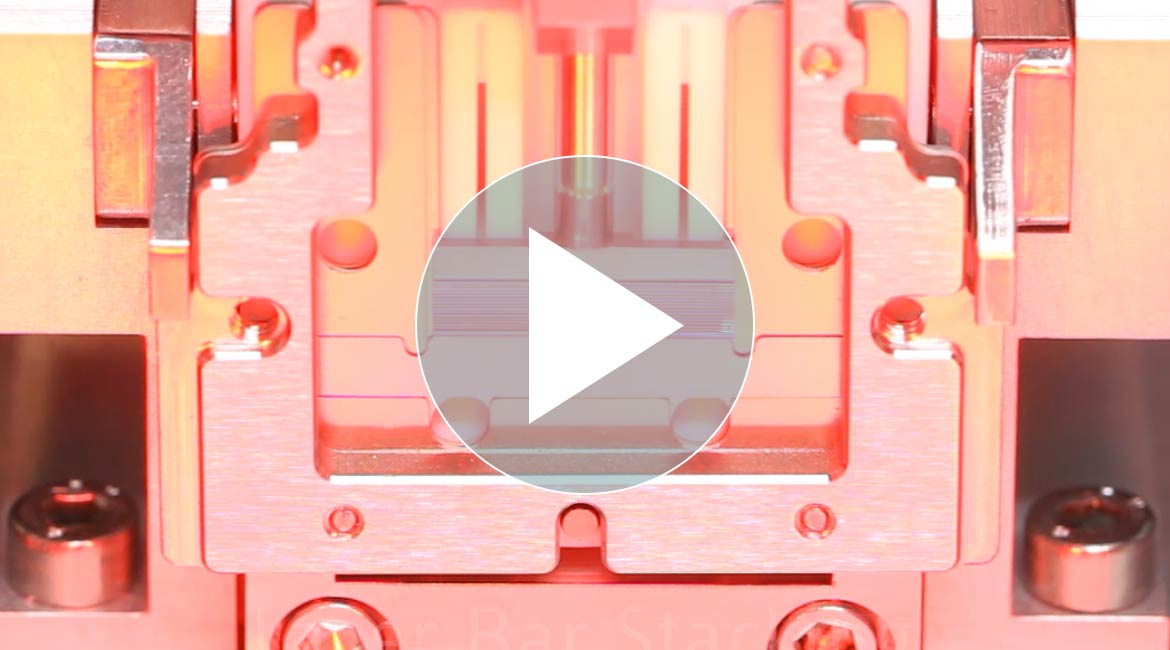

Präzisions-Stacking von Laserdioden-Bars
Präzisions-Stacking von Laserdioden-Bars
Laser-Mikroschweißen
Laser-Mikroschweißen

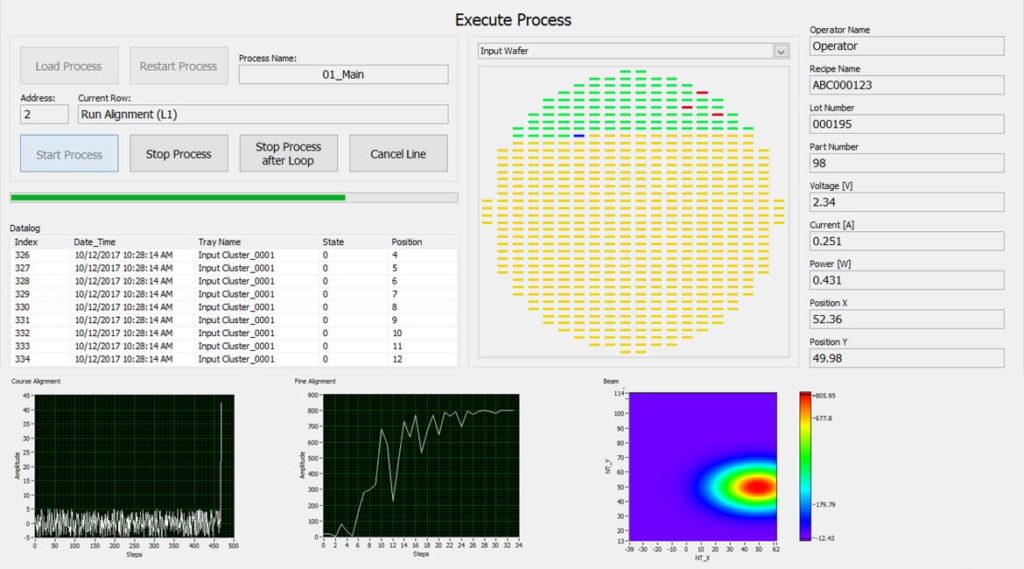

Prozesskontroll-Software
Prozesskontroll-Software

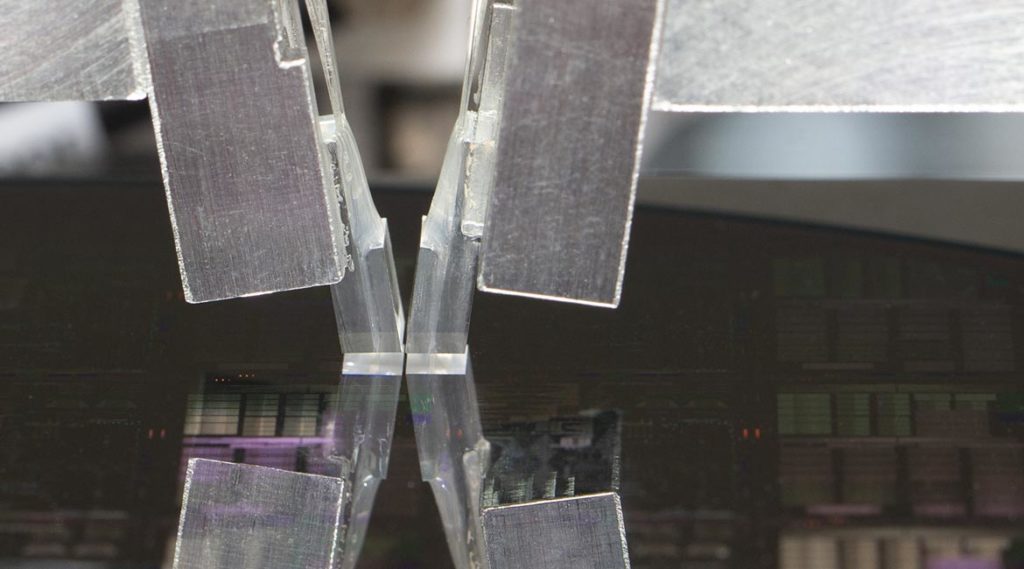

Fiber-Array über Wellenleitern
Fiber-Array über Wellenleitern

Branchen

TelekommunikationDatenkommunikation5G-Infrastruktur3D-Sensing / SmartphoneAutomotive (Lidar)Luft- und RaumfahrtHigh-Power-DiodenlaserSilicon Photonics / CPO / AIHalbleiter / Integrierte PhotonikSilicon Photonics / AI (CPO)Halbleiter / Integrierte Photonik (PIC)

Verfahren & technische Grenzen

VerfahrenToleranzMax. BauteilGewichtLosgrößeWerkstoffe
Photonics automated assembly (align-&-attach) – ASSEMBLYLINEMontage–––––
Photonics device assembly – CUSTOMLINE (align-&-attach, R&D/Low-Volume)Montage–––Low-Volume–
Die-level photonic device test (mixed-signal electro-optical test) – TESTLINEPrüfung–––––
Wafer-level photonic device test (electro-optical probing) – WAFER TESTLINEPrüfung–––––
Precision stacking/unstacking of semiconductor laser diode bars – STACKLINEMontage+/- 2 µm (optional +/- 0,5 µm)–––Semiconductor laser diode bars
Laser microwelding (2/3-beam Nd:YAG, multi-point/seam welding, post-weld shift correction) – LASERFügen––––Ferruled optical components
Bonding using (UV-) epoxy compoundsFügen––––UV-Epoxy, Epoxy compounds
Thermal-based or laser solderingFügen–––––
Passive/active multi-axis sub-micron-accuracy component alignmentMontageSub-Mikron––––
Burn-in testingPrüfung–––––
LIV testsPrüfung–––––
Beam and spectral characterizationPrüfung–––––
Optical facet and side wall inspection (optional)Prüfung–––––

6 Anlagen & Maschinen

MaschineHersteller / ModellAnzahlArbeitsraumBaujahrStandort
Automated photonic device assembly systemficonTEC ASSEMBLYLINE––––
Flexible align-&-attach assembly platformficonTEC CUSTOMLINE––––
Die-level electro-optical test systemficonTEC TESTLINE––––
Wafer-level electro-optical probing/test systemficonTEC WAFER TESTLINE––––
Precision device stacking/unstacking systemficonTEC STACKLINE––––
Nd:YAG laser microwelding station (2 or 3-beam)ficonTEC LASER WELD––––

Zusatzleistungen

Automatisierte photonic device assembly (die-level)Elektro-optische Gerätetest (die-level und wafer-level)Präzises Stacking/Unstacking von Laserdioden-BarsLaser-Mikroschweißen (Nd:YAG)Prozess- und Softwareentwicklung für Montage- und TestmaschinenSystemengineering, Fertigung und Service für Mikrosystemtechnik-Maschinen

Qualität & Zertifizierungen

ficonTEC ist nach ISO 9001:2015 (DNV, Systemengineering, Fertigung und Service von Mikrosystemtechnik-Maschinen) und ISO/IEC 27001:2022 (DQS, Prozess- und Softwareentwicklung) zertifiziert.

NachweisAchim (Rehland 8)Achim (Im Finigen 3)
ISO 9001:2015
ISO/IEC 27001:2022

Historie

  1. 2014

    Erstzertifizierung ISO 9001 (durch andere Zertifizierungsstelle, laut DNV-Zertifikat)

  2. 2026

    Über 2500 installierte Systeme weltweit (Q4 2026); RoboTechnik Hong Kong Listing; strategische Kooperation mit HTSI (Taiwan) für CPO-Testlösungen
