Fertigung von Rohrleitungssystemen, Bögen, Kessel- und Drucksachenteilen, Wärmetauschern und Skid-Modulen für Kraftwerk, Chemie und Offshore
FINOW Rohrsysteme GmbH
EberswaldeNeu auf Amplifa
Über FINOW Rohrsysteme

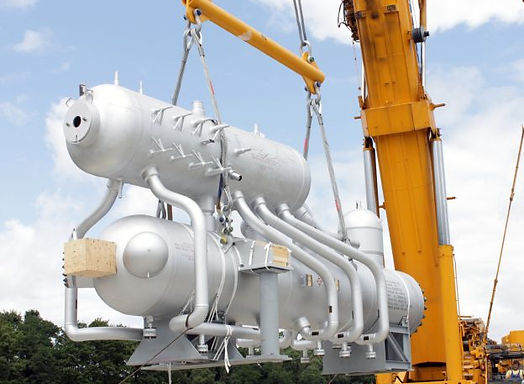

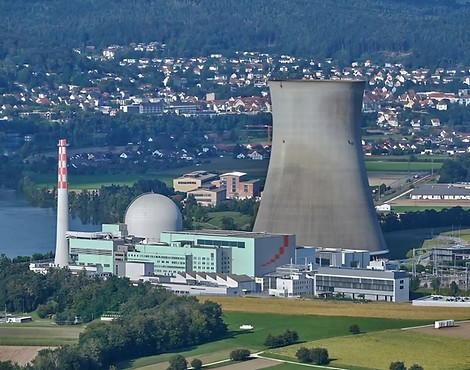

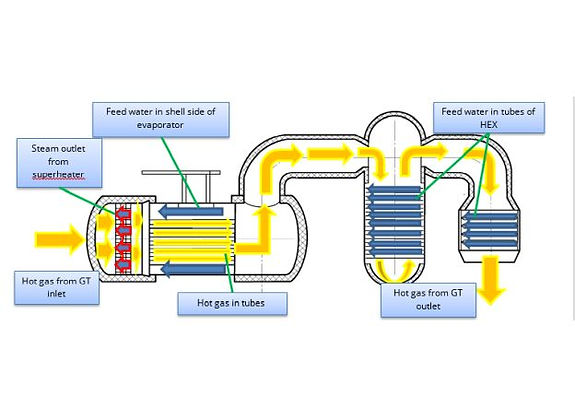

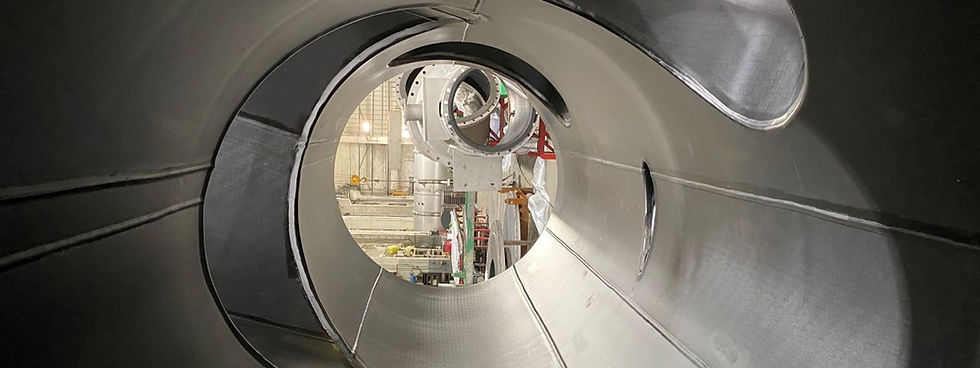

Die FINOW Rohrsysteme GmbH in Eberswalde fertigt Rohrleitungssysteme und Komponenten für Kernkraft- und thermische Kraftwerke, Öl- und Gasanlagen, Chemie- und Petrochemieindustrie, Offshore-Windparks, Pipelines und die Bauindustrie. Das Leistungsspektrum umfasst induktives und kaltes Biegen, Rohr-Vorfertigung (Spools), Kessel- und Drucksachenteile, Abhitzekessel-Heizflächen, Wärmetauscher, Modul- und Skid-Fertigung sowie Sekundärstähle für Offshore-Fundamente. Verfahren sind CNC-Plasmaschneiden (fünf Anlagen), induktives und Kaltbiegen, Schweißen und Wärmebehandlung auf zwei programmgesteuerten Bodenöfen; eine Glaskugelstrahlanlage ergänzt die Fertigung seit 2022. Verarbeitet werden Kohlenstoff- und niedriglegierte Stähle, zeitbeständige Stähle wie P91, 10CrMo und 13CrMo, austenitische und martensitische Chromstähle, Duplex, Super Duplex und Nickellegierungen bis Ø 1.220 mm Wandstärke 120 mm. Die Jahreskapazität beträgt 3.600 t (max. 4.500 t je Produktbereich) bei max. 220.000 Arbeitsstunden. Seit 1893 wurden über 1.500 Projekte realisiert.
- Standort
- Eberswalde
- Verfahren
- Induktionsbiegen, Kaltbiegen, Rohr-Vorfertigung (Spool Prefabrication), Schweißen, Wärmebehandlung (Normierung, Spannungsarmglühen), CNC-Plasmaschneiden (Rohrschnitt, Nahtvorbereitung, Stutzenausschnitte, Sattelkurven), Zerstörungsfreie Prüfung (VT, MT, PT, RT, UT), Druckprüfung bis 400 bar
- Werkstoffe
- S355, P91, 10CrMo, 13CrMo, Duplex, Super Duplex, Nickel-basierte Legierungen, martensitische Chromstähle
- Zertifikate
- ISO 9001:2015, ISO 14001:2015, EN ISO 3834-2, EN 1090-1/-2 (Stahlbau), AD 2000 HP 0, AD 2000 W0, PED 2014/68/EU Modul H, KTA 1401 / AVS D 100/50, ISO 19443:2018, ISO 19443:2018 (ITNS), ASME (Section I, PP, Section VIII Div. 1), National Board Certificate of Authorization (NB Mark, U/S/PP), DIN 18 800 Schweißfachbetrieb, ISO 9001, ISO 14001, EN 1090, ISO 19443, AD 2000 HP 0 / W0, ASME (Sec. I, PP, Sec. VIII Div. 1) / NB Mark
- Gegründet
- 1893
- Branchen
- Kraftwerksbau (Kernkraft, thermische Kraftwerke), Öl & Gas, Chemie/Petrochemie, Düngemittel, Offshore-Wind, Erdgas-Pipelines
- 01
Engineering (Basic & Detailed, 3D Routing, Spannungsanalyse)
- 02
Beschaffung & Projektmanagement
- 03
Plasmaschneiden
- 04
Vorfertigung gerader Sektionen
- 05

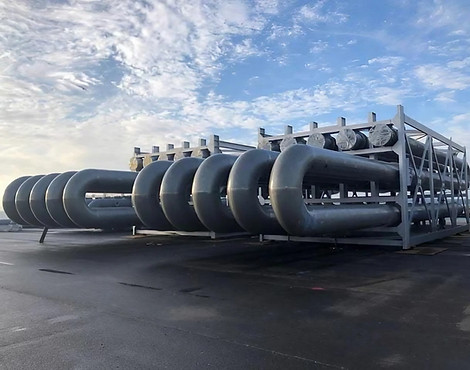

Induktives Biegen / Kaltbiegen
- 06
Wärmebehandlung
- 07
Schweißen
- 08
Zerstörungsfreie und zerstörende Prüfung
- 09
Dokumentation
- 10
Montage / Errichtung / Inbetriebnahme
Werkstoffe & Verfahren
S355
Baustahl u. a. für J-Pipes und Grout-Systeme des Offshore-Windparks Borkum Riffgrund 2.
P91

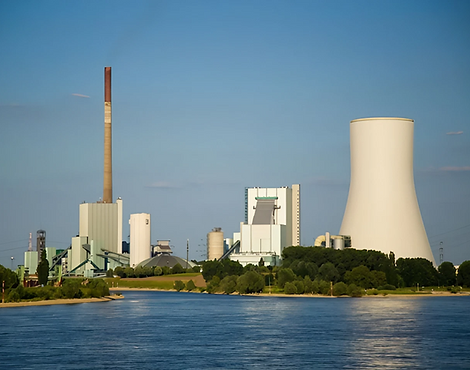

Zeitbeständiger Stahl für Hochdruck- und Niederdruck-Rohrleitungssysteme der Turbineninsel thermischer Kraftwerke.
10CrMo
Warmfester legierter Stahl für kraftwerkstypische Rohrleitungs-Vorfertigung.
13CrMo
Warmfester Stahl für Wärmetauscher und Rohrleitungssysteme, u. a. DN 40-mm-Rohre einer Abwärmenutzungsanlage.
Duplex-Stahl
Für Offshore-Baugruppen unter extremen Meeresbedingungen.
Super Duplex
Hochlegierter Werkstoff für korrosionsbeanspruchte Offshore-Strukturen.
Nickel-basierte Legierungen
Für aggressive Medien bei hohem Druck und hoher Temperatur.
Austenitische Stähle
Rostfreie Stähle für Kraftwerks- und Anlagenbau.
Martensitische Chromstähle
Für Offshore-Komponenten mit hohen Festigkeitsanforderungen.
Vanadiumlegierte Cr-Mo-Stähle
Für hoch beanspruchte Offshore- und Kraftwerksbauteile.
Clad-Materialien (plattierte Werkstoffe)
Verbundwerkstoffe für Offshore-Anwendungen.
Kohlenstoff- und niedriglegierte Stähle
Rohr-Vorfertigung nach EN, DIN, ASTM und ASME aus nahtlosen und geschweißten Rohren, Blechen und Schmiedestücken.

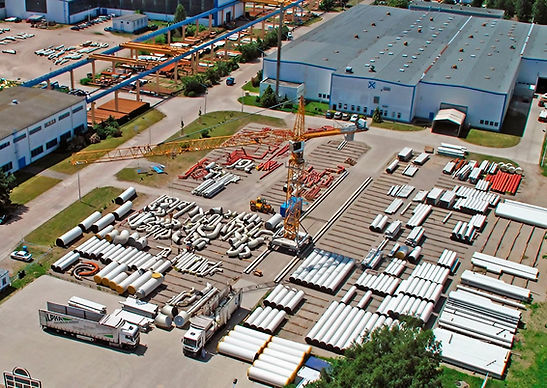

Standort
Eberswalde
DEProduktions- und Verwaltungsstandort
- Stückgewicht / Größe
- Ø 1.220 mm / Wand 120 mm; Module bis 95 t
- Werkstoffe
- Kohlenstoffstahl, P91, 10CrMo, 13CrMo, Duplex, Super Duplex, Nickellegierungen, austenitische Stähle
- 2 Induktionsbiegemaschinen (Cojafex PB-Special, Cojafex 1200 R)
- 5 CNC-Plasmaschneidanlagen
- 2 programmgesteuerte erdgasbeheizte Bodenöfen
- Glaskugelstrahlanlage (2022)
- Prüflabor (zerstörungsfrei und zerstörend)
Fertigungsleistung & Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| InduktionsbiegenUmformung | – | – | Ø 1.220 mm / Wand 120 mm | – | P91, 10CrMo, S355, Duplex, Super Duplex, Cr-Mo-Stähle, Nickellegierungen, austenitische Stähle |
| KaltbiegenUmformung | – | – | – | – | nahtlose Rohre (Stahl) |
| Rohr-Vorfertigung (Spool Prefabrication)Fügen | – | – | – | 4.500 t/Jahr | Kohlenstoffstahl, niedriglegierte Stähle, rostfreie Stähle, P91, 10CrMo, 13CrMo |
| SchweißenFügen | – | – | – | – | alle kraftwerks- und chemieanlagenüblichen Werkstoffe |
| Wärmebehandlung (Normierung, Spannungsarmglühen)Wärmebehandlung | – | – | – | – | – |
| CNC-Plasmaschneiden (Rohrschnitt, Nahtvorbereitung, Stutzenausschnitte, Sattelkurven)Zerspanung | – | – | – | – | Stahl |
| Zerstörungsfreie Prüfung (VT, MT, PT, RT, UT)Prüfung | – | – | – | – | – |
| Druckprüfung bis 400 barPrüfung | – | – | – | – | – |

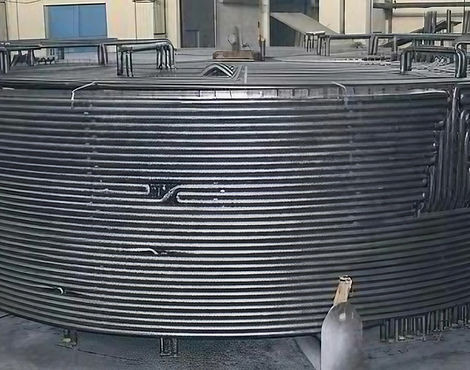

| Apparatebau / WärmetauscherfertigungEngineering | – | – | Ø 1.220 mm / Wand 120 mm / 160 bar / | – | 13CrMo, rostfreie Stähle |
| Modul- und Skid-Fertigung inkl. Montage, E&I, KorrosionsschutzMontage | – | – | 95 t (Modul Nord Stream) | – | Stahl |
| Stahlbau / Sekundärstähle für Offshore-Fundamente (J-Pipes, Grout-Systeme)Fügen | – | – | – | – | S355, Duplex, Super Duplex, Nickellegierungen, Cr-Mo, martensitische Chromstähle, vanadiumlegierte Stähle, austenitische Stähle, clad materials |
| Engineering (Rohrleitungsdesign, 3D Routing, Spannungsanalyse, Kesselkonstruktion,Engineering | – | – | – | – | – |
| Kessel- und Drucksachenteile (Heizflächen, Rohrschlangen, Sammler, Wendelrohre)Fügen | – | – | Ø 1.220 mm / Wand 120 mm / 160 bar / | – | creep-resistant steels (P91, 10CrMo, 13CrMo) |
6 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Induktionsbiegemaschine | Cojafex PB-Special | 1 | ohne Formen, Ringbalken oder Innenkegel | – | Eberswalde |
| Induktionsbiegemaschine | Cojafex 1200 R | 1 | – | – | Eberswalde |
| CNC-Plasmaschneidanlage (Rohrschneidanlage) | – | 5 | Rohrlängen, Nahtvorbereitung, Stutzenausschnitte, Sattelkurven | – | Eberswalde |
| programmgesteuerter Bodenofen (erdgasbeheizt) | – | 2 | verschiedene Abmessungen und Temperaturen | – | Eberswalde |
| Glasperlenstrahlanlage | – | 1 | – | 2022 | Eberswalde |
| Prüflabor (zerstörungsfreie und zerstörende Prüfung) | – | 1 | – | – | Eberswalde |
Zusatzleistungen
Referenzkunden
Qualität & Zertifizierungen
FINOW betreibt ein eigenes Prüflabor für zerstörende Prüfung sowie zerstörungsfreie Prüfung nach VT, MT, PT, RT und UT; Druckprüfungen bis 400 bar sind möglich. Das integrierte Managementsystem für Qualität, Arbeitssicherheit und Energieeffizienz ist nach ISO 9001, ISO 14001, ISO 19443, EN 1090, AD 2000, PED Modul H, ASME und KTA 1401 zertifiziert.
| Nachweis | Eberswalde |
|---|---|
| ISO 9001 | |
| ISO 14001 | |
| EN 1090 | |
| ISO 19443 | |
| KTA 1401 / AVS D 100/50 | |
| AD 2000 HP 0 / W0 | |
| PED 2014/68/EU Modul H | |
| EN ISO 3834-2 | |
| ASME (Sec. I, PP, Sec. VIII Div. 1) / NB Mark | |
| DIN 18 800 Schweißfachbetrieb |
Historie
- 1893
Ursprung des Unternehmens – Bereitstellung von Kraftwerkslösungen seit 1893
- 2011

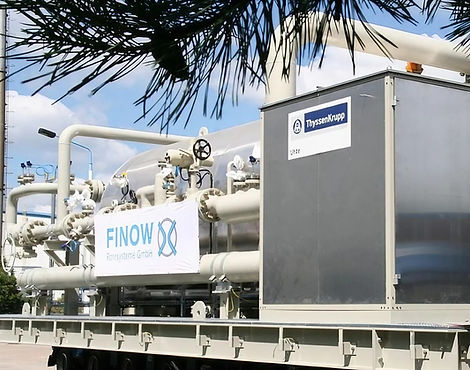

Erste Modulfertigung (Skids) für die Gas-Einleitstation der Nord Stream Pipeline
- 2014
Induktives Biegen für das Projekt 'Leiding over Noord' (Fernwärme Rotterdam)
- 2017
Fertigung von J-Pipes & Grout-Systemen für 56 Jacket-Fundamente des Offshore-Windparks Borkum Riffgrund 2
- 2017
Erstes Lieferprojekt in Australien für Orica Yarwun
- 2020

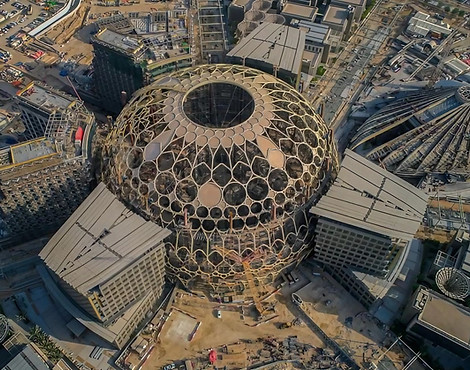

Stahlgerüst ('Skelett') für die Überdachung des Hauptplatzes der Expo 2020 in Dubai
- 2022
Übernahme der FINOW Rohrsysteme GmbH durch die Technoenergy AG; Bau einer neuen Glaskugelstrahlanlage
