Entwicklung und Fertigung von Präzisions-Reibschweißmaschinen für Kunststoff-, Verbund-, Holz- und Metallbauteile.
Fischer Kunststoff-Schweißtechnik GmbH
Frankenhain (Berkatal)Neu auf Amplifa
Über Fischer Kunststoff-Schweißtechnik
Die Fischer Kunststoff-Schweißtechnik GmbH entwickelt und fertigt seit 1995 an ihrem Standort Frankenhain (Berkatal) in Nordhessen Reibschweißmaschinen für industrielle Anwendungen. Das Verfahrensportfolio umfasst Zirkularschweißen (ZS), Linearschweißen (VIB), Rotationsschweißen (ROT), rotatives Vibrationsschweißen (ROV), IR-Reibschweißen mit Infrarot-Vorheizen, Infrarotnieten sowie Metallschweißen (CIRPULS) und leimfreies Holzschweißen. Gefügt werden thermoplastische Kunststoffe, faserverstärkte Kunststoffe wie GfK und CfK, Metalle und Naturholz ohne Zusatzwerkstoffe. Neben Einplatz- und Mehrstationenmaschinen bietet das Unternehmen Roboterschweißmodule, ein flexibles Fügezentrum für Kleinserien bis Losgröße 1 sowie Konstruktion von Aufnahmewerkzeugen, Versuche, Vorserien, Maschinenvermietung und Gebrauchtmaschinen. Typische Branchen sind die Automobilzulieferindustrie, die kunststoffverarbeitende Industrie, Elektronikgehäuse, Leichtbau im Schienenfahrzeug- und Flugzeugbau sowie Holzbau und Medizintechnik. Entwicklung und Fertigung erfolgen vollständig in Deutschland.
- Standort
- Frankenhain (Berkatal)
- Verfahren
- Zirkularschweißen (ZS) / Zirkularreibschweißen, Rotationsschweißen (ROT), Linearschweißen (VIB) / Vibrationsschweißen, Rotatives Vibrationsschweißen (ROV/ROV-S), IR-Reibschweißen (Reibfügen mit Infrarot-Vorheizen), IR-Nieten (Infrarotnieten), Metallschweißen / Zirkulares Reibschmelzen (CIRPULS), Holzschweißen (Reibschweißen von Holz, leimfrei)
- Werkstoffe
- Thermoplastische Kunststoffe (technische Kunststoffe), GfK (glasfaserverstärkter Kunststoff), CfK (kohlenfaserverstärkter Kunststoff), Hochleistungswerkstoffe / faserverstärkte Kunststoffe, Holz (Fichte, Eiche, Naturholz), Metalle / Metalllegierungen, Kunststoff-Metall-Verbindung (Hybrid), Zirkularschweißen
- Zertifikate
- Prozessüberwachung (Temperatur, Kraft, Weg), Parameter Soll-Ist-Verwaltung
- Gegründet
- 1995
- Branchen
- Automobilzulieferindustrie, Kunststoffverarbeitung, Elektronikgehäuse/Funkschlüssel, Leichtbau (Kofferausbauten, Schienenfahrzeuge, Flugzeugbau), Holzbau/Parkett, Medizintechnik/Reinraum
- 01
Anwendungsbewertung und Verfahrensauswahl
- 02
Versuche und Vorserien
- 03
Konstruktion von Maschinen und Aufnahmewerkzeugen
- 04
Maschinenfertigung
- 05
Inbetriebnahme und Übergang in Serienproduktion
Werkstoffe und Verfahren

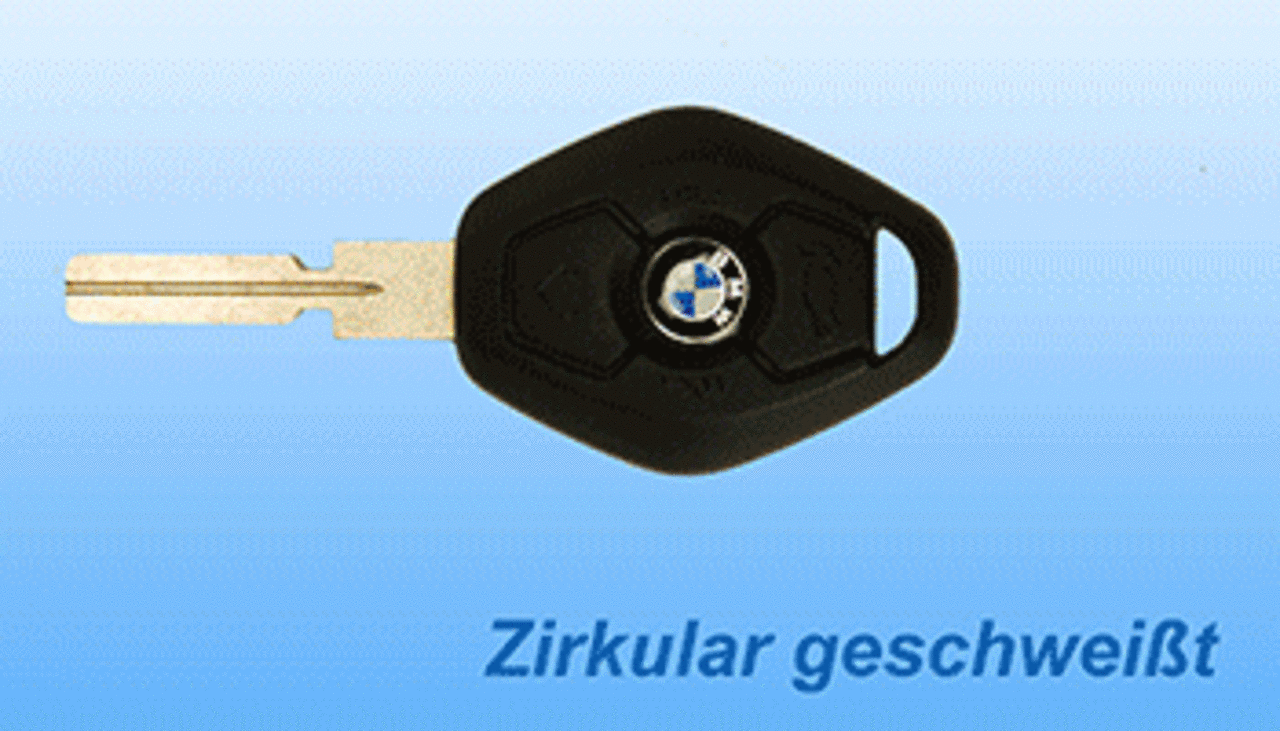

Zirkularschweißen
Patentiertes Zirkularreibschweißen für rechteckige Geometrien mit gleichmäßiger Schweißfestigkeit in Längs- und Querstegen.
Linearschweißen (Vibrationsschweißen)
Lineares Reibschweißen für thermoplastische Kunststoffe mit beliebigem X-Y-Nahtverlauf.
Rotationsschweißen
Für rotationssymmetrische Teile bis Durchmesser 300 mm mit präziser digitaler Winkelpositionierung.

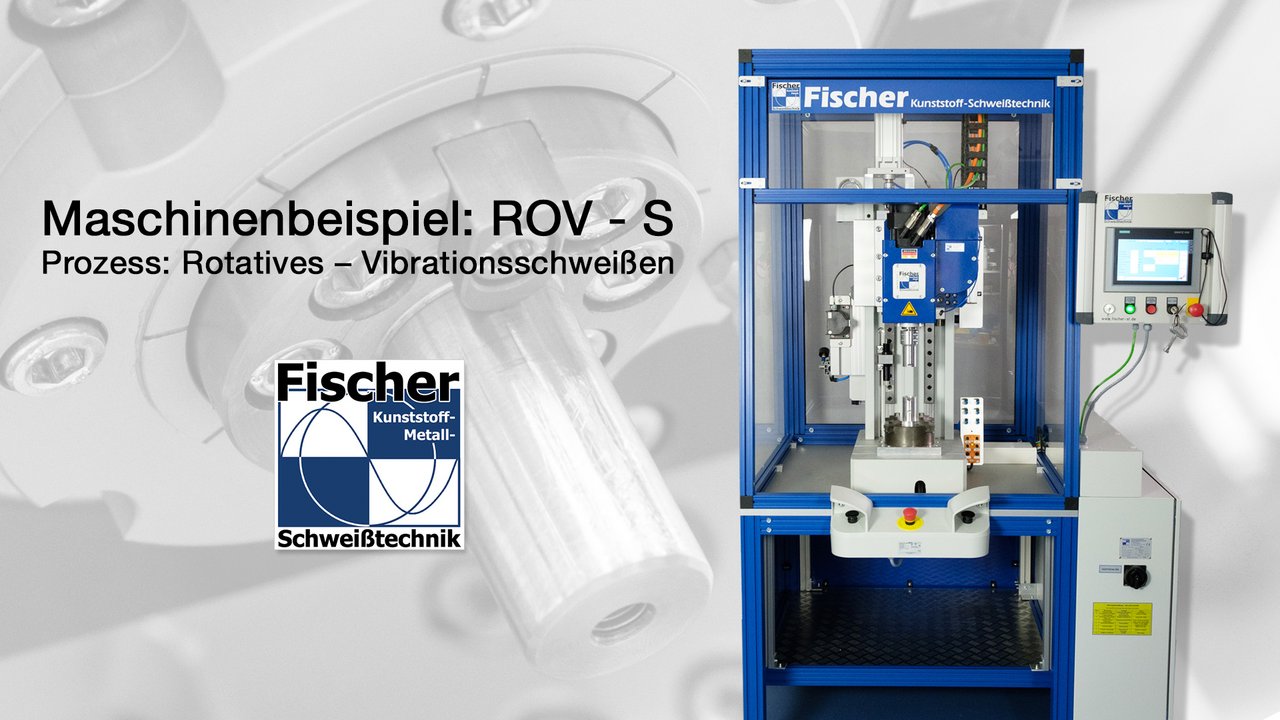

Rotatives Vibrationsschweißen
Bogensegmentschweißen für Teile mit Abgängen, die nicht rotiert werden dürfen, mit höherer Festigkeit und weniger Schweißaustrieb.

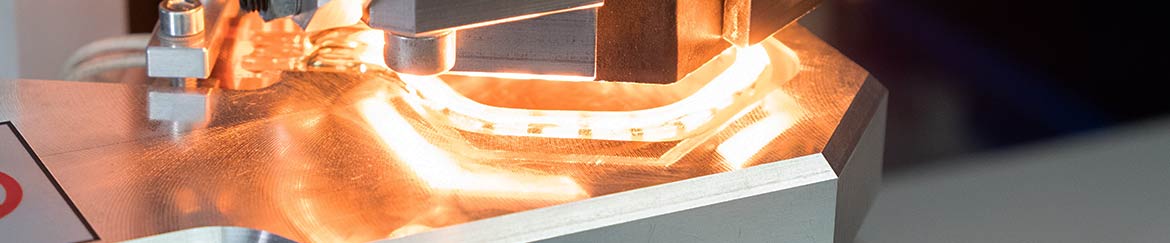

IR-Reibschweißen
Infrarot-Vorheizen ohne Kontakt gefolgt von Reibfügen, geeignet für faserverstärkte Kunststoffe bis 50 % Faseranteil und Reinraumanwendungen.
Infrarotnieten
Kompakte thermische Nieteneinheiten mit fokussierter IR-Strahlung ohne Anlaufzeit.
Metallschweißen (zirkulares Reibschmelzen)
Impulsartiges Zirkularschweißen von Metallquerschnitten bis 500 mm² mit Schweißzeiten unter einer Sekunde.
Holzschweißen
Leim- und zusatzstofffreies Reibschweißen von Holz mit Fügeflächen bis 500 cm² und Schweißzeiten unter 30 Sekunden pro Lage.
Standorte
Frankenhain (Berkatal)
DEEntwicklung und Fertigung (Hauptsitz)
- Losgröße
- Losgröße 1 bis Großserie
- Werkstoffe
- Thermoplaste, GfK, CfK, Holz, Metalle
- Zirkularschweißmaschine ZMT 05
- Hybridschweißmaschine ZMT 2-IR
- Rohrschweißmaschine RML 2.1 CC
- Rotationsschweißmaschine RMT 2.1 CC
- Zirkular-Schweißzentrum ZMT 2.2
- Schweißmodul ZMR 1
- Handschweißmodul PMO
- Holzreibschweißmaschine bis 60 kN
- Fügezentrum FlexFueg
- Labormaschinen Metallschweißen bis 200 mm²
Bauteile und Anwendungen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Zirkularschweißen (ZS) / ZirkularreibschweißenFügen | – | – | – | – | thermoplastische Kunststoffe, faserverstärkte Kunststoffe (GfK, CfK), Metalle |
| Rotationsschweißen (ROT)Fügen | – | bis Durchmesser 300mm | – | – | Kunststoffe, Metalle |
| Linearschweißen (VIB) / VibrationsschweißenFügen | – | – | – | – | thermoplastische Kunststoffe |
| Rotatives Vibrationsschweißen (ROV/ROV-S)Fügen | – | – | – | – | thermoplastische Kunststoffe, faserverstärkte Kunststoffe |
| IR-Reibschweißen (Reibfügen mit Infrarot-Vorheizen)Fügen | – | – | – | – | faserverstärkte Kunststoffe (bis 50 % Faseranteil), thermoplastische Kunststoffe |
| IR-Nieten (Infrarotnieten)Fügen | – | – | – | – | Kunststoffe |
| Metallschweißen / Zirkulares Reibschmelzen (CIRPULS)Fügen | – | – | – | – | Metalle, Metalllegierungen |
| Holzschweißen (Reibschweißen von Holz, leimfrei)Fügen | – | bis 500 cm² Fügefläche | – | – | Holz (Fichte, Eiche, Naturholz) |
| Thermische FügeverfahrenFügen | – | – | – | – | Kunststoffe |
| Reibschweißen mit Roboterschweißmodul (Leichtbau/robust, zirkular, linear, rotativ)Fügen | – | – | – | – | technische Kunststoffe mit und ohne Verstärkungsfaseranteile |
| Fügen im Fügezentrum (Mehrprozess-Fügezentrum, Losgröße 1 bis Großserie)Fügen | – | – | – | – | technische Kunststoffe |
10 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Zirkularschweißmaschine | Fischer Kunststoff-Schweißtechnik ZMT 05 | – | für Kleinstteile | – | – |
| Hybridschweißmaschine | Fischer Kunststoff-Schweißtechnik ZMT 2-IR | – | – | – | – |
| Rohrschweißmaschine | Fischer Kunststoff-Schweißtechnik RML 2.1 CC | – | – | – | – |
| Rotationsschweißmaschine | Fischer Kunststoff-Schweißtechnik RMT 2.1 CC | – | – | – | – |
| Zirkular-Schweißzentrum (Mehrstationen-Maschine) | Fischer Kunststoff-Schweißtechnik ZMT 2.2 / ZMT 2 | – | – | – | – |
| Schweißmodul ZMR 1 (zirkulare Vibration, Einbau-/Robotermodule) | Fischer Kunststoff-Schweißtechnik ZMR 1 | – | Hub 50 mm, Vorschubzylinder Ø 50-63 | – | – |
| Portables Hand-/Roboterschweißmodul | Fischer Kunststoff-Schweißtechnik PMO | – | – | – | – |
| Holzreibschweißmaschine (bis 60 kN, Flächen >500 cm²) | Fischer Kunststoff-Schweißtechnik | – | Fügeflächen bis 500 cm² | – | – |
| Fügezentrum (Universal-Fügezentrum für Kunststoffteile) | Fischer Kunststoff-Schweißtechnik FlexFueg | – | – | – | – |
| Labormaschinen für Metallschweißen (Querschnitte bis 200 mm²) | Fischer Kunststoff-Schweißtechnik | – | Querschnitte bis 200 mm² | – | – |
Zusatzleistungen
Referenzkunden
Qualität
Die Schweißprozesse werden durch frei programmierbare Matrixsteuerungen auf Siemens-S7-Basis überwacht und geregelt, inklusive Kraft-, Temperatur- und Wegmessung sowie Soll-Ist-Parameterverwaltung. Geschweißte Bauteile erfüllen Anforderungen an Druck-, Reißfestigkeit und thermische Belastbarkeit.
| Nachweis | Frankenhain (Berkatal) |
|---|---|
| Prozessüberwachung (Temperatur, Kraft, Weg) | |
| Parameter Soll-Ist-Verwaltung |
Historie
- 1995
Gründung der Fischer Kunststoff-Schweißtechnik GmbH; Reibschweißtechnik seit 1995
- 2006
Entwicklung einer eigens für Holz konzipierten Reibschweißmaschine (bis 500 cm² Fügefläche) mit EPF Lausanne (IBOIS)
- 2015
Förderprojekt FlexFueg (HA-Projekt-Nr. 460/15-02, Hessen ModellProjekte/LOEWE): Entwicklung eines flexiblen Kunststoff-Fügezentrums mit UNI Kassel
- 2025
Fachbericht 'Präzision in Bewegung' in Wirtschaft Nordhessen 12/2025
