Entwicklung und Fertigung von 5-Achs-Portalfräsmaschinen, Rührreibschweißanlagen und additiven Fertigungssystemen für Großbauteile.
FOOKE GmbH
Borken (DE) · Shelby Twp., MI (USA) · Yokohama (Japan)Neu auf Amplifa
Über FOOKE
Die FOOKE GmbH ist ein Familienunternehmen aus Borken (Westmünsterland), das seit 1904 besteht und heute auf die Entwicklung und Fertigung hochpräziser Werkzeugmaschinen spezialisiert ist. Das Portfolio umfasst 5-Achs-Portalfräsmaschinen und Langbettfräsmaschinen der Baureihe ENDURA®, Plattenfräsmaschinen, Rührreibschweißanlagen (FSW) sowie additive Fertigungssysteme nach dem AFSD-Verfahren (Metall-3D-Druck im festen Zustand). Die Maschinen bearbeiten Werkstoffe wie Aluminium, Stahl, Guss, Titan und Verbundwerkstoffe (CFK/GFK) und kommen insbesondere in der Luft- und Raumfahrt, Verteidigungsindustrie, im Schienenfahrzeugbau, in der Automobilindustrie (Prototypen-, Modell- und Formenbau) sowie in der Aluminium-Halbzeugindustrie zum Einsatz. Die Fertigungstiefe ist hoch: Strukturbau, Schweißung, mechanische Bearbeitung, Schaltschrankbau, Elektroverdrahtung und Montage erfolgen am Hauptsitz in Borken. Ergänzt wird das Angebot durch Turnkey-Lösungen inklusive CAM-Programmierung, Frässtrategien und Spanntechnik, ein Technologiezentrum für Testfräsen und Prozesssimulation sowie einen weltweiten Service mit Ersatzteil- und Spindelservice. Tochtergesellschaften bestehen in den USA (Shelby Twp., Michigan) und Japan (Yokohama).
- Standort
- Borken
- Verfahren
- 5-Achs-Portalfräsen, Außenhautbearbeitung Luftfahrt (mechanisches Taschenfräsen von Rumpfblechen, ersetzt chemisches, Rührreibschweißen (FSW), Additive Friction Stir Deposition (AFSD) - Metall 3D-Druck im festen Zustand, Plattenfräsen / Planfräsen großformatiger Aluminiumplatten (ENDURA 800), CFK-Bearbeitung Luftfahrt (5-Achs-Fräsen, Bohren, Kantenbearbeitung), Fahrzeugdesign / 1:1-Bearbeitung großer Designmodelle, Werkzeug- und Formenbau (Blechumformwerkzeuge aus Aluminium, Zamak, Grauguss)
- Werkstoffe
- Aluminium, Stahl, Guss, Titan, CFK, GFK, Kunststoffe / technische Kunststoffe, Modellbaublockmaterial (Ureol, Clay, Hartschaum)
- Zertifikate
- DIN EN ISO 9001:2015, DIN EN ISO 14001:2015, EN 1090-1 / EN 1090-2, FZulG-Siegel (Bescheinigung Forschungszulage, BSFZ), FZulG-Siegel (BSFZ)
- Gegründet
- 1904
- Branchen
- Luft- und Raumfahrt, Verteidigung/Rüstungsindustrie, Schienenfahrzeugindustrie, Automobilindustrie (Prototypen-, Modell-, Formen- und Werkzeugbau), Aluminiumindustrie/Halbzeugindustrie, Maschinenbau
- 01
Engineering & Konstruktion
- 02
Technologieberatung & Prozesssimulation (Technologiezentrum)
- 03
Eigene Stahlbau- und Schweißfertigung
- 04
Mechanische Fertigung & Elektro-/Schaltschrankbau
- 05
Montage
- 06
Turnkey-Inbetriebnahme inkl. CAM-Programmierung & Spanntechnik
- 07
Service, Wartung, Ersatzteile & Schulungen
Werkstoffe & Verfahren
Aluminium und Aluminiumlegierungen
Kernwerkstoff für Luftfahrt-, Schienenfahrzeug- und Modellbauteile sowie Platten- und Barrenfräsen.
Stahl und legierte Stähle
Bearbeitung hochfester Werkstoffe im Werkzeug- und Formenbau sowie eigene Strukturfertigung.
Guss (u. a. Grauguss, Zamak)
Werkzeug- und Formenbauteile aus Gusswerkstoffen auf ENDURA®-Maschinen.
Titan
Bearbeitung von Titanbauteilen der Luftfahrt und additiver Verarbeitung im AFSD-Verfahren.
CFK und GFK
Präzise 5-Achs-Bearbeitung von Verbundwerkstoffen auf Aerospace-Niveau.
Kupfer
Bearbeitung von Kupferbauteilen (z. B. Trichterformen) und Materialmix im AFSD-Verfahren.
Kunststoffe, Modellbaublockmaterial (Ureol, Clay, Hartschaum)
Effiziente Bearbeitung großer 1:1-Designmodelle im Fahrzeugdesign.
Additive Friction Stir Deposition (AFSD)
Metall-3D-Druck im festen Zustand mit Auftragsraten bis 14 kg/h.
Rührreibschweißen (FSW)
Fügen großflächiger Aluminiumwerkstücke ohne Schmelzen.
Standorte
Borken
DEHauptsitz, Produktion, Technologiezentrum, Service
- Werkstoffe
- Aluminium, Stahl, Guss, Titan, CFK/GFK, Kunststoffe
- ENDURA® Portalfräsmaschinen
- ENDURA® Langbettfräsmaschinen
- Plattenfräsmaschine ENDURA® 800
- Rührreibschweißanlagen FSW 35/50/60/150
- Additives Fertigungssystem AM50
- Technologiezentrum mit Testfräsen
Shelby Twp., MI
USTochterfirma FOOKE USA, Inc. – Vertrieb und Service
Yokohama
JPTochterfirma FOOKE Japan K.K. – Vertrieb
Maschinen & Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| 5-Achs-PortalfräsenZerspanung | ±0,01 mm | bis 30.000 mm (ENDURA 900LINEAR) × bis 4.500 mm × bis 3.000 mm | – | – | Aluminium, Stahl, Guss, Kunststoff, CFK/GFK, Modellbaublockmaterial, Titan, Verbundwerkstoffe |
| Außenhautbearbeitung Luftfahrt (mechanisches Taschenfräsen von Rumpfblechen, ersetzt chemischesZerspanung | – | – | – | – | Aluminium |
| Rührreibschweißen (FSW)Fügen | – | – | – | – | Aluminium |
| Additive Friction Stir Deposition (AFSD) - Metall 3D-Druck im festen ZustandAdditiv | – | – | – | – | Aluminium, Titan, Edelstahl, Nickel, Kupfer, Materialmix (z.B. Kupfer/Aluminium) |
| Plattenfräsen / Planfräsen großformatiger Aluminiumplatten (ENDURA 800)Zerspanung | Zustellgenauigkeit 0,010 mm · Ra <0,28-0,40 µm | bis 6.000 mm × bis 3.000 mm × max. 210 mm | – | – | Aluminium |
| CFK-Bearbeitung Luftfahrt (5-Achs-Fräsen, Bohren, Kantenbearbeitung)Zerspanung | – | – | – | – | CFK, GFK |
| Fahrzeugdesign / 1:1-Bearbeitung großer DesignmodelleZerspanung | – | – | – | – | Kunststoff, Modellbaublockmaterial (Clay, Ureol), CFK/GFK, Aluminium |
| Werkzeug- und Formenbau (Blechumformwerkzeuge aus Aluminium, Zamak, Grauguss)Zerspanung | – | – | – | – | Aluminium, Zamak, Grauguss, legierte Stähle, Hartschaum |
| Bearbeitung großer Aluminiumprofile Schienenfahrzeuge (Bodenbaugruppen, Seitenwände, Dächer,Zerspanung | – | bis 90 m (X-Verfahrweg) | – | – | Aluminium, Verbundwerkstoffe |
| Fräsen, Bohren, Reiben und Gewindeschneiden (z.B. Rumpfanschlussbohrungen, Titanbuchsen,Zerspanung | – | – | – | – | Titan, Aluminium, CFK, GFK, hochfeste Stähle |
| Rotationsgussformenbau (Aluminiumformen)Zerspanung | – | – | – | – | Aluminium |
| Barrenfräsen (vollautomatisierte Bearbeitung von Aluminiumbarren/Alu-Halbzeugen)Zerspanung | – | bis 7.000 mm × bis 2.300 mm × bis 620 mm | – | – | Aluminium |
| Eigene Strukturfertigung (Brennen, Schweißen, mechanische Fertigung, Lackierung,Montage | – | – | – | – | Stahl |
| Engineering/Turnkey-Lösungen (Technologieberatung, Testfräsen, Frässtrategie, CAM-Programmierung,Engineering | – | – | – | – | – |
| Maschinenservice (Wartung, Inspektion, Reparatur, Spindelservice, Ersatzteile,Prüfung | – | – | – | – | – |
24 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

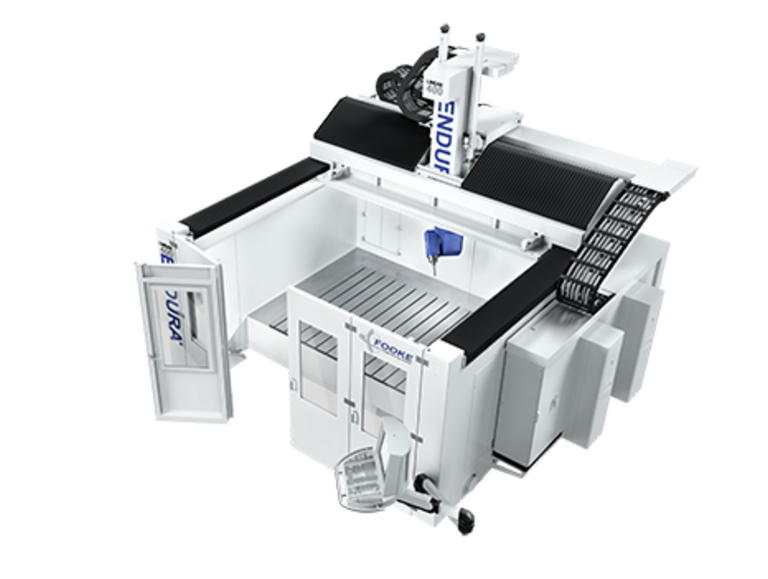

| Kompakt-Portalfräsmaschine | FOOKE ENDURA 400LINEAR | – | bis 2.700 x 2.000/3.000 x 1.200 mm | – | Borken (Produktion) |

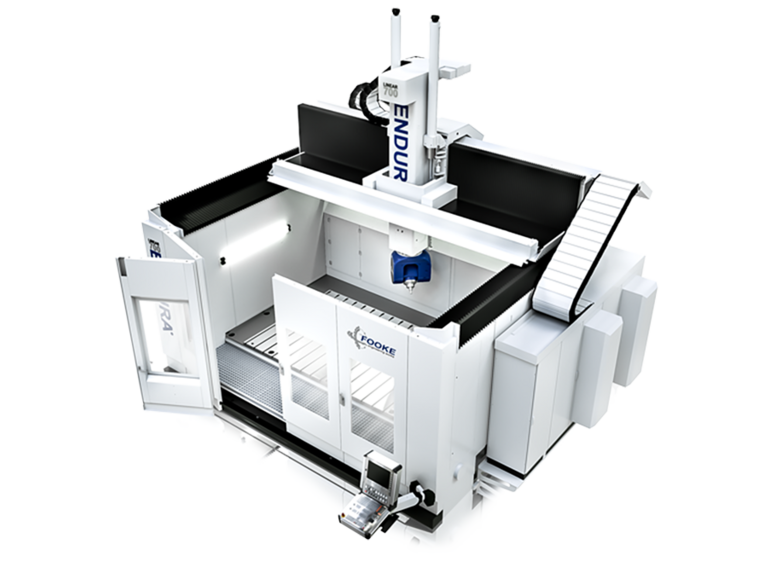

| Kompakt-Portalfräsmaschine | FOOKE ENDURA 700LINEAR | – | bis 5.500 x 3.500 x 1.500 mm | – | Borken (Produktion) |
| Kompakt-Portalfräsmaschine | FOOKE ENDURA 900LINEAR (Kompakt) | – | bis 9.000 x 3.500 x 1.500 mm | – | Borken (Produktion) |
| Kompakt-Portalfräsmaschine | FOOKE ENDURA 7000LINEAR | – | bis 6.000 x 4.500 x 1.500 mm | – | Borken (Produktion) |
| Portalfräsmaschine | FOOKE ENDURA 600LINEAR | – | bis 30.000 x 3.500 x 2.000/2.300 mm | – | Borken (Produktion) |
| Portalfräsmaschine | FOOKE ENDURA 900LINEAR | – | bis 30.000 x 4.500 x 3.000 mm | – | Borken (Produktion) |
| Langbett-Portalfräsmaschine | FOOKE ENDURA PRO LINEAR | – | bis 60.000 x 3.500 x 1.500 mm | – | Borken (Produktion) |
| Langbettfräsmaschine | FOOKE ENDURA 1000LINEAR | – | bis 90.000 x 5.000 x 2.000 mm (X 5.000-60.000/90.000 mm) | – | Borken (Produktion) |
| Plattenfräsmaschine | FOOKE ENDURA 800 | – | bis 6.000 x 3.000 x 210 mm; Fräswerkzeug bis Ø 3.100 mm | – | Borken (Produktion) |
| Rührreibschweißanlage | FOOKE FSW 35 | – | – | 2016 | Borken |
| Rührreibschweißanlage | FOOKE FSW 50 (Doppelportal) | – | X-Achse je Portal 32.100 mm, Gesamthub je Portal 49.200 mm, Y 3.500 mm, Z 300 mm | 2024 | Borken |
| Rührreibschweißanlage | FOOKE FSW 60 | – | – | 2012 | Borken |
| Rührreibschweißanlage | FOOKE FSW 150 | – | – | 2016 | Borken |
| Additives Fertigungssystem (Metall-3D-Druck, AFSD) | FOOKE AM50 | – | Bauteile ab 300 mm Seitenlänge bis mehrere Meter; Auftragsrate bis 14 kg/h | – | Borken |
| Plattenfräsmaschine GANTRY-Hochportalbauweise | FOOKE ENDURA 825 | – | Aluminiumplatten bis 200 mm Dicke, 6.000 mm Länge | – | Borken |
| Gebraucht-Portalfräsmaschine | FOOKE ENDURA 905LINEAR (X=7.500 mm) | 1 | X 7.500 x Y 3.500 x Z 2.300 mm | 2008 | Borken (Lagermaschine) |
| Gebraucht-Portalfräsmaschine | FOOKE ENDURA 714LINEAR | 1 | X 3.500 x Y 2.200 x Z 1.200 mm | 2014 | Borken (Lagermaschine) |
| Gebraucht-Portalfräsmaschine | FOOKE ENDURA 905LINEAR (X=5.000 mm) | 1 | X 5.000 x Y 3.000 x Z 1.750 mm | 2008 | Borken (Lagermaschine) |
| Lagermaschine Kompakt-Portalfräsmaschine | FOOKE ENDURA 715LINEAR (X=2.200 mm, FK15, HSK63A 60 kW 24.000 U/min) | 1 | X 2.200 x Y 3.500 x Z 1.500 mm | – | Borken (Lagermaschine) |
| Lagermaschine Kompakt-Portalfräsmaschine | FOOKE ENDURA 715LINEAR (X=5.500 mm, FK11, HSK100A 60 kW 16.000 U/min) | 1 | X 5.500 x Y 3.500 x Z 1.500 mm | – | Borken (Lagermaschine) |
| Lateralfräsmaschine | FOOKE ENDURA 1100LINEAR | – | – | 2007 | Borken |
| Überkopffräsmaschine | FOOKE ENDURA 500 | – | – | – | Borken |
| Rührreibschweiß-/Fräsanlage (großflächige Aluminiumwerkstücke) | FOOKE | – | – | 2015 | Borken |
| 5-Achs-FSW-Anlage für Rumpfschalen (Airbus A321) | FOOKE | – | – | – | Borken |
Zusatzleistungen
Referenzkunden
Qualität & Zertifizierungen
Die Fertigung erfolgt nach zertifizierten Managementsystemen: Qualitätsmanagement nach DIN EN ISO 9001:2015 (TÜV SÜD, gültig bis 2028-02-15) und Umweltmanagement nach DIN EN ISO 14001:2015 (TÜV SÜD, gültig bis 2029-04-14). Daneben bestehen EN 1090-1/EN 1090-2-Zertifizierungen für Stahlbau sowie das FZulG-Siegel der Bescheinigungsstelle Forschungszulage (BSFZ).
| Nachweis | Borken |
|---|---|
| DIN EN ISO 9001:2015 | |
| DIN EN ISO 14001:2015 | |
| EN 1090-1 / EN 1090-2 | |
| FZulG-Siegel (BSFZ) |
