Formenbau, Spritz- und Druckgusswerkzeuge und Lohnfertigung auf klimatisierter Produktionsfläche im Schwarzwald
Formenbau Staiger GmbH
78126 Königsfeld im Schwarzwald (Neuhausen)Neu auf Amplifa
Über Formenbau Staiger
Die Formenbau Staiger GmbH aus Königsfeld im Schwarzwald ist ein mittelständisches Unternehmen mit rund 30 Mitarbeitenden auf einer vollklimatisierten Produktionsfläche von etwa 1.500–1.600 m². Das Unternehmen konstruiert und fertigt Spritz- und Druckgusswerkzeuge, darunter Mehrkomponenten-, Etagen- und TPE-Werkzeuge sowie zykluszeitoptimierte Neuformen, und betreut den gesamten Weg von der spritzgusstechnischen Optimierung über Konstruktion (CATIA V5, VISI CAD CAM, Powermill) bis zur Komplettvermessung. Neben dem Formenbau wird Lohnfertigung angeboten: Hartdrehen (bis 62 HRC, ±0,002 mm, Ra 0,4), 5-achsiges Weich- und Hartfräsen, Planschleifen, Senkerodieren, Drahterodieren, Laserschweißen sowie vollautomatisierte Elektrodenfertigung aus Graphit. Eigene Produkte sind technische Kunststoffteile wie Hochleistungsventilatoren/Radiallüfter bis 350 mm Durchmesser aus glasfaserverstärktem Kunststoff sowie optische Teile mit feinen Wabenstrukturen. Kunden stammen aus Automotive, Lüftertechnik, Medizintechnik, Kosmetik sowie Optik und Beleuchtungstechnik. Die Fertigung ist nahezu vollständig CNC-gesteuert und vernetzt; der Maschinenpark umfasst 24 Maschinen.
- Standort
- Königsfeld-Neuhausen
- Verfahren
- Formenbau / Neuformenbau (Spritz- und Druckgusswerkzeuge), Spritzgusswerkzeuge – Mehrkomponentenwerkzeuge, Spritzgusswerkzeuge – Etagenwerkzeuge, Spritzgusswerkzeuge – TPE Werkzeuge, Druckgusswerkzeuge, Lohnfertigung – Hartdrehen, 5-achsiges Weich- und Hartfräsen, Fräsen weich, hart und palettisiert
- Werkstoffe
- Thermoplastische Elastomere (TPE), Glasfaserverstärkter Kunststoff, Graphit, Werkzeugstahl bis 62 HRC
- Zertifikate
- ISO 9001, ISO 14001, Computertomographie / Komplettvermessung, Temperierte Fertigungsumgebung
- Gegründet
- 1987
- Mitarbeiter
- 30
- Branchen
- Automotive, Lüftertechnik, Medizintechnik, Kosmetik, Optik/Beleuchtungstechnik, Kunststoffverarbeitung
- 01
Projektmanagement (spritzgusstechnische Optimierung)
- 02
Konstruktion (CATIA V5, VISI CAD CAM, Powermill)
- 03
CAM-Programmierung vom 3D-Datensatz
- 04
Bearbeitung (NC-Fräsen, Erodieren, Drehen, Schleifen)
- 05
Elektrodenfertigung aus Graphit
- 06
Laserschweißen/Reparaturschweißen
- 07
Komplettvermessung (Computertomograph)
- 08
Bemusterung und Wartung
Werkstoffe und Verfahren
Werkzeugstahl bis 62 HRC
Werkzeugstähle bis 62 HRC werden im Hartdrehen (±0,002 mm, Ra 0,4) und 5-achsigen Hartfräsen bearbeitet.
Thermoplastische Elastomere (TPE)
Für die Kosmetikindustrie werden gratfreie, prozesssichere Werkzeuge zur TPE-Verarbeitung gefertigt.
Glasfaserverstärkter Kunststoff
Eingesetzt für Hochleistungsventilatoren und Radiallüfter bis 350 mm Durchmesser.
Graphit
Rohstoff für die vollautomatisierte Elektrodenfertigung im Senkerodieren.
Standorte
Königsfeld im Schwarzwald
DEHauptsitz, Produktion, Konstruktion, Messtechnik
- Stückgewicht / Größe
- Senkerodieren bis 800×1200 mm; Planschleifen bis 700×1000 mm
- Werkstoffe
- Werkzeugstahl bis 62 HRC, TPE, glasfaserverstärkter Kunststoff, Graphit

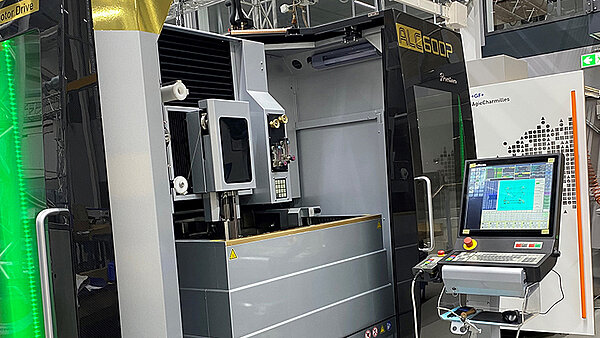

- Sodick ALC 600P Drahterodiermaschine (2024)
- Exeron MP11 HSC Bearbeitungszentrum (2019)
- 5-Achs-Bearbeitungszentren mit Rotationsladesystem und Palettenwechsler
- Vernetzte CNC-Fräsmaschinen (CAM-programmiert)
- Senkerodiermaschine bis 800×1200 mm
- Planschleifmaschine bis 700×1000 mm
- Tieflochbohrmaschine
- Industrieller Computertomograph
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Formenbau / Neuformenbau (Spritz- und Druckgusswerkzeuge)Kunststoff | +/- 0,01 mm | – | – | – | Stahl (Werkzeugstahl, impliziert) |
| Spritzgusswerkzeuge – MehrkomponentenwerkzeugeKunststoff | – | – | – | – | – |
| Spritzgusswerkzeuge – EtagenwerkzeugeKunststoff | – | – | – | – | – |
| Spritzgusswerkzeuge – TPE WerkzeugeKunststoff | – | – | – | – | TPE (thermoplastische Elastomere) |
| DruckgusswerkzeugeGuss | – | – | – | – | – |
| Lohnfertigung – HartdrehenZerspanung | +/- 0,002 mm · Ra 0,4 | – | – | – | Stahl bis 62 HRC |
| 5-achsiges Weich- und HartfräsenZerspanung | unter 0,01 mm | – | – | – | Stahl bis 62 HRC |
| Fräsen weich, hart und palettisiertZerspanung | – | – | – | – | – |
| PlanschleifenZerspanung | – | 700 mm x 1000 mm | – | – | – |
| Senkerodieren (palettisiert)Zerspanung | – | 800 mm x 1200 mm | – | – | – |
| DrahterodierenZerspanung | – | 700 mm x 700 mm | – | – | – |
| Vollautomatisierte Elektrodenfertigung aus GraphitZerspanung | – | – | – | – | Graphit |
| Laserschweißen / ReparaturschweißenFügen | – | – | 350 kg | – | – |
| TieflochbohrenZerspanung | – | – | – | – | – |
| Engineering / Konstruktion (CATIA V5, VISI CAD CAM, Powermill)Engineering | – | – | – | – | – |
| Wartung von SpritzgusswerkzeugenEngineering | – | – | – | – | – |
| Projektmanagement (Spritzgusstechnische Optimierung bis Komplettvermessung)Engineering | – | – | – | – | – |
| Computertomographie (CT-Vermessung, Materialfehleranalysen)Prüfung | – | – | – | – | – |
| Fertigung von Spritzgussteilen: Hochleistungsventilatoren/Radiallüfter bis 350 mm DurchmesserKunststoff | – | 350 mm | – | – | glasfaserverstärkter Kunststoff |
10 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Drahterodiermaschine | Sodick ALC 600P | 1 | Drahterodieren bis 700 mm x 700 mm | 2024 | Königsfeld im Schwarzwald |
| HSC Bearbeitungszentrum | Exeron MP11 HSC | 1 | – | 2019 | Königsfeld im Schwarzwald |
| Senkerodier- und Drahtschneidemaschine | – | – | – | 1987 | Königsfeld im Schwarzwald |
| 5-Achs Bearbeitungszentren (teils mit Rotationsladesystem und Palettenwechsler) | – | – | – | – | Königsfeld im Schwarzwald |
| CNC-Fräsmaschinen (komplett vernetzt, CAM-programmiert) | – | – | – | – | Königsfeld im Schwarzwald |
| Senkerodiermaschine (palettisiert, bis 800 mm x 1200 mm) | – | – | 800 mm x 1200 mm | – | Königsfeld im Schwarzwald |
| Planschleifmaschine (bis 700 mm x 1000 mm) | – | – | 700 mm x 1000 mm | – | Königsfeld im Schwarzwald |
| Tieflochbohrmaschine | – | – | – | – | Königsfeld im Schwarzwald |
| Industrieller Computertomograph | – | 1 | – | – | Königsfeld im Schwarzwald |
| Maschinenpark gesamt (CNC-gesteuert) | – | 24 | – | – | Königsfeld im Schwarzwald |
Zusatzleistungen
Qualität
Das Qualitätswesen wird durch geschulte Mitarbeitende und moderne Messmethoden mit einem industriellen Computertomographen sichergestellt; Bauteile können komplett gescannt, vermessen und auf Materialfehler (Lunker, Poren, Risse) analysiert werden. Zertifizierung nach ISO 9001 und ISO 14001.
| Nachweis | Königsfeld im Schwarzwald |
|---|---|
| ISO 9001 | |
| ISO 14001 | |
| Computertomographie / Komplettvermessung | |
| Temperierte Fertigungsumgebung |
Historie
- 1987
Gründung durch Werkzeugmachermeister Udo Staiger mit einer Senkerodier- und Drahtschneidemaschine.
- 2019
Erweiterung des HSC-Bereichs durch ein Exeron MP11 HSC Bearbeitungszentrum.
- 2024
Inbetriebnahme der Sodick ALC 600P für Drahterosion.
