Hersteller von Laborprüfgeräten und automatisierten Prüflinien für Papier, Pappe, Karton, Zellstoff und Verpackungen
FRANK-PTI GmbH
Birkenau (DE) · Laakirchen (AT)Neu auf Amplifa
Über FRANK-PTI
Die FRANK-PTI GmbH mit Sitz in Birkenau (Rhein-Neckar-Kreis) entwickelt und produziert Laborprüfgeräte für die Materialprüfung von Papier, Pappe, Karton, Tissue, Zellstoff und Verpackungen. Das Portfolio umfasst Stand-Alone-Prüfgeräte, automatisierte ModularLine-Prüfsysteme, Zellstoffprüfgeräte (Pulp Tester), Probenvorbereitungsprodukte sowie die Messdatenerfassungssoftware ProbeNet. Geprüft werden u. a. Zug-, Druck-, Berst-, Reiß- und Biegeeigenschaften, Dicken, Glanz, Rauigkeit, Flüssigkeitsaufnahme und die Rezyklierbarkeit. Alle Geräte werden am Standort Birkenau gefertigt (Made in Germany) und entsprechen gängigen Normen wie DIN EN ISO, ISO und TAPPI. Neben der Herstellung bietet das Unternehmen Kalibrierung (auch für Fremdfabrikate), Wartung, Instandsetzung, Installation, Laborplanung, Schulungen und Modernisierungen an. Das Vertriebs- und Servicenetzwerk mit dem strategischen Partner Elof Hansson und Landesvertretungen bedient Kunden weltweit; Branchen sind Papier und Zellstoff, Verpackung, Textil, Baustoffe, Composites, Medical/Pharma und Automotive.
- Standort
- Birkenau
- Verfahren
- Materialprüfung (Zug-, Druck-, Biege- und Sonderprüfungen) von Laborprüfgeräten, Kalibrierung von Prüf- und Messinstrumenten (statische und dynamische Materialprüfmaschinen,, Wartung, Inspektion, Instandsetzung und Reparatur von Prüfsystemen, Installation von Prüfsystemen inkl. Schulung, Laborplanung (Anschlussplanung, Laborstruktur, Anordnung und Aufbau), Schulungen (Prüfungen Nass-/Trockenbereich, Farbtheorie, Geräteschulungen), Beratung und Anwendungstechnik zur Geräteauswahl, Herstellung von Test- und Messinstrumenten für Papier-, Kunststoff-, Textil- und Automobilindustrie
- Werkstoffe
- Papier, Pappe, Karton, Tissue, Vlies / Nonwovens, Folie, Aluminiumfolie, Verpackung
- Zertifikate
- ISO 9001:2015
- Gegründet
- 1999 (Unte
- Branchen
- Papier, Pappe, Tissue, Verpackung, Zellstoff/Pulp, Recycling, Hochschulen & Institute, Textil
- 01
Beratung und Anwendungstechnik
- 02
Laborplanung
- 03
Konstruktion und Produktion in Birkenau
- 04
Installation und Schulung
- 05

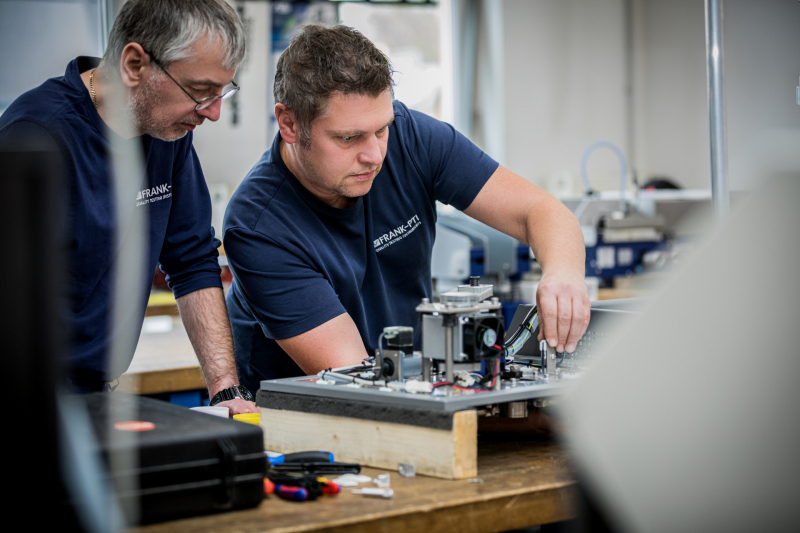

Kalibrierung, Wartung und Instandsetzung
- 06
Modernisierung und Datenanbindung (ProbeNet)
Geprüfte Werk- und Prüfstoffe
Papier
Zug-, Druck-, Berst-, Reiß- und Oberflächenprüfungen sowie Grammatur- und Dickenmessung.
Pappe und Karton
Stauch-, Berst- und Biegeprüfungen bis zu hohen Prüfkraftbereichen (z. B. ECT, BCT).
Tissue
Prüfungen zu Saugfähigkeit, Zugfestigkeit und Weichheit nach DIN EN ISO 12625.
Zellstoff (Pulp)
Mahlung (PFI), Mahlgrad (Schopper-Riegler), Faserfraktionierung und Wasserrückhalteprüfung.
Vlies / Nonwovens
Prüfung flächiger Vliesstoffe u. a. in Zug- und Durchlässigkeitsprüfungen.
Folie / Aluminiumfolie
Berst- und Wölbhöheprüfung mit dem Luftberstdruckprüfgerät.
Textilien
Materialprüfung von Textilien in Zug- und Sonderprüfverfahren.
Kunststoffe
Prüfgeräte gemäß ISO-9001-Zertifikat werden auch für die Kunststoffindustrie eingesetzt.
Verbundstoffe und Composites
Materialprüfungen an Verbundwerkstoffen und Composites.
ProbeNet Software
Zentrale Messdatenerfassung per RS232, MQTT und SQL inkl. Einbindung von Fremdgeräten.
Standorte
Birkenau
DEHauptsitz, Produktion, Schulung
- Werkstoffe
- Papier, Pappe, Karton, Tissue, Zellstoff, Folie, Textil, Kunststoff, Verbundstoffe
- Produktionshallen mit Schulungsräumen

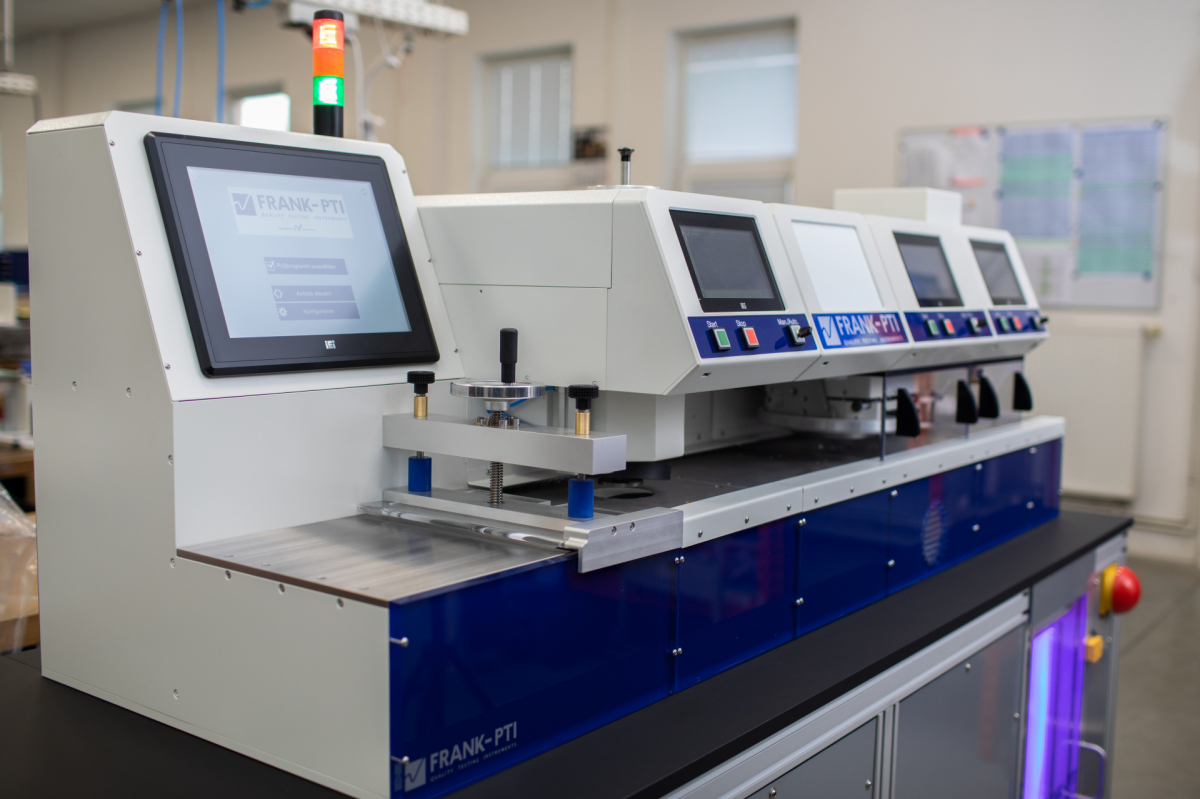

- Prüflinien-Fertigung (ModularLine, Stand Alone, Pulp Tester)
Laakirchen
ATVertrieb und Service (Paper Testing Instruments GmbH)
Prüfgeräte und Systeme

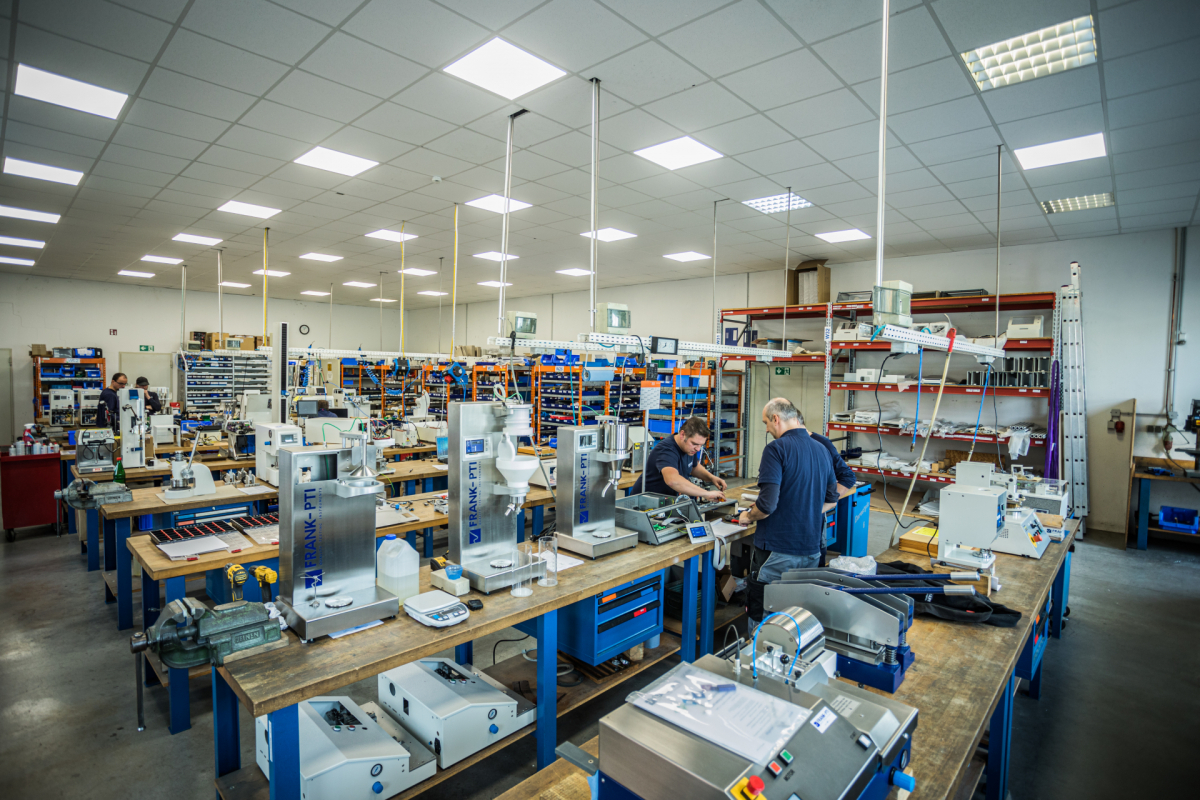

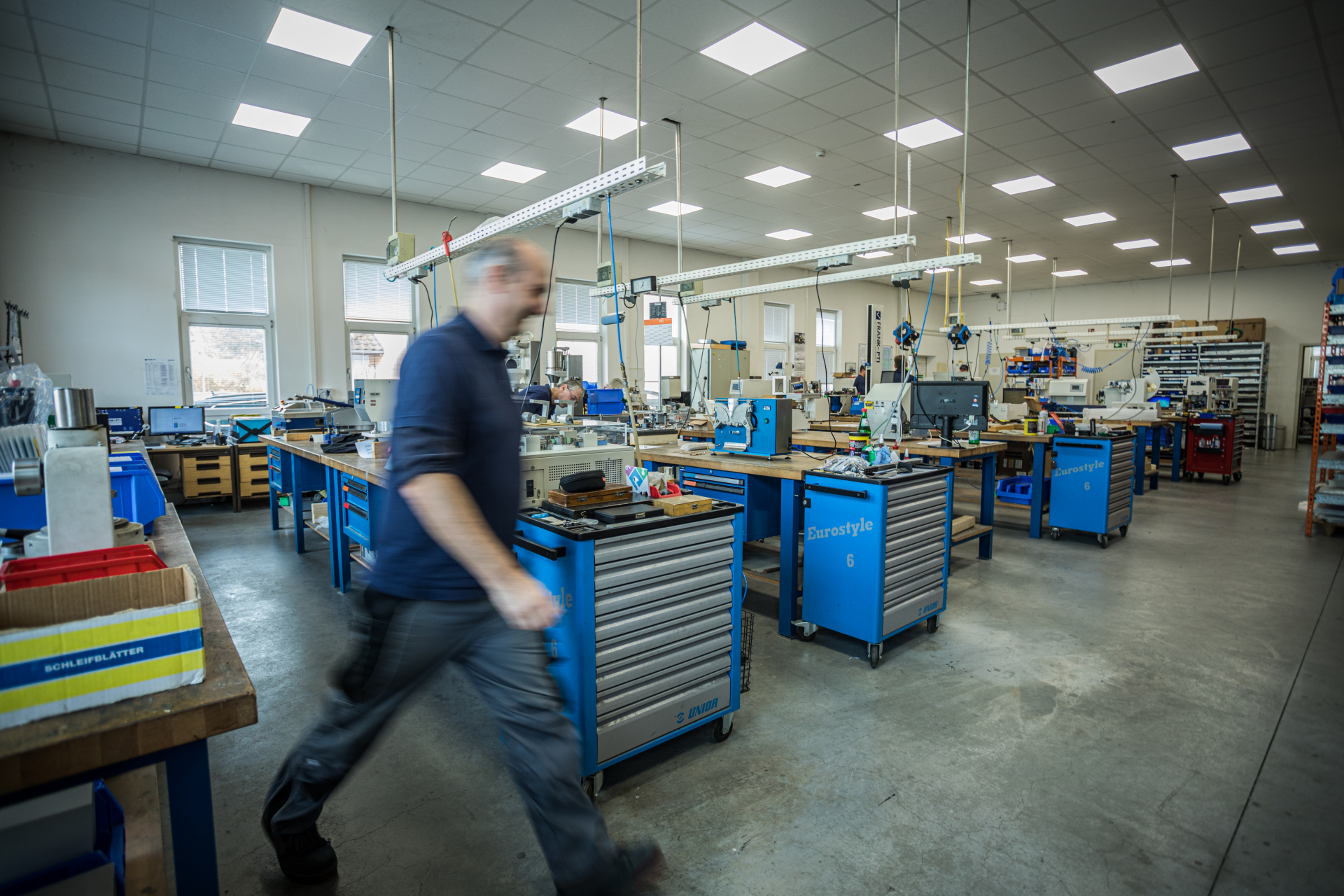

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Materialprüfung (Zug-, Druck-, Biege- und Sonderprüfungen) von LaborprüfgerätenPrüfung | – | – | – | – | Papier, Pappe, Karton, Tissue, Vlies/Nonwovens, Folie, Verpackung, Leder, Kunststoffe, Textilien, Verbundstoffe, Zellstoff, Baustoffe, Composites |
| Kalibrierung von Prüf- und Messinstrumenten (statische und dynamische Materialprüfmaschinen,Prüfung | – | – | – | – | – |
| Wartung, Inspektion, Instandsetzung und Reparatur von PrüfsystemenPrüfung | – | – | – | – | – |
| Installation von Prüfsystemen inkl. SchulungPrüfung | – | – | – | – | – |
| Laborplanung (Anschlussplanung, Laborstruktur, Anordnung und Aufbau)Engineering | – | – | – | – | – |
| Schulungen (Prüfungen Nass-/Trockenbereich, Farbtheorie, Geräteschulungen)Engineering | – | – | – | – | – |
| Beratung und Anwendungstechnik zur GeräteauswahlEngineering | – | – | – | – | – |
| Herstellung von Test- und Messinstrumenten für Papier-, Kunststoff-, Textil- und AutomobilindustriePrüfung | – | – | – | – | Papier, Kunststoff, Textil |
| Prüfverfahren (Produktübersicht): Zugprüfung, Druckprüfung, Nasszugprüfung, Dickenmessung,Prüfung | – | – | – | – | Papier, Pappe, Karton, Tissue, Vlies, Folie, Verpackung, Leder, Kunststoffe, Textilien, Verbundstoffe, Zellstoff |
24 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| PFI-Mühle (Labormühle für Zellstoff) | FRANK-PTI S40110 | – | Befüllung 5-30g Zellstoff, 5-50% bis max. 450ml; Mahlbüchse 250mm / Mahlkörper 200mm | – | Birkenau (Produktion) |
| Druckprüfgerät (Stauchprüfmaschine) | FRANK-PTI S18502 | – | Prüfrahmen Kurz 190x120x320mm / Lang 190x120x700mm; Prüfkraft 1N-10kN | – | Birkenau (Produktion) |
| Laborrefiner | FRANK-PTI LR40 (S21000) | – | 2370 x 1100 x 1750 mm | – | Birkenau (Produktion) |
| Pneumatische Stanze XXL (Probenstanze bis DIN A4) | FRANK-PTI S40350 | – | 297 x 210 mm (A4); 750 x 565 x 1540 mm | – | Birkenau (Produktion) |
| Berstdruckprüfgerät (Papier/Karton) | FRANK-PTI S18534 / S630 ModularLine | – | Messbereich Papier 50-2000 kPa, Karton 250-10000 kPa | – | Birkenau (Produktion) |
| Luftberstdruckprüfgerät | FRANK-PTI S18622 | – | Berstdruck 10-550 kPa, Wölbhöhe 5-35mm | – | Birkenau (Produktion) |
| ModularLine Glanzmessgerät | FRANK-PTI S62800 | – | 75° Geometrie, 0-100 GU, Messfläche 6x21 mm | – | Birkenau (Produktion) |
| ModularLine PPS Print Surf Rauigkeitsprüfgerät | FRANK-PTI S62600 | – | – | – | Birkenau (Produktion) |
| Concora Wellenbildner | FRANK-PTI S95963 | – | Wellentypen A-F, 100N Anpresskraft | – | Birkenau (Produktion) |
| Universal Dickenmessgerät | FRANK-PTI S16502 | – | Messbereich 1-20.000 µm | – | Birkenau (Produktion) |
| S-Tester (Druckfestigkeit) | FRANK-PTI S18520 | – | bis 33,3 kN/m, 500 N Messzelle | – | Birkenau (Produktion) |

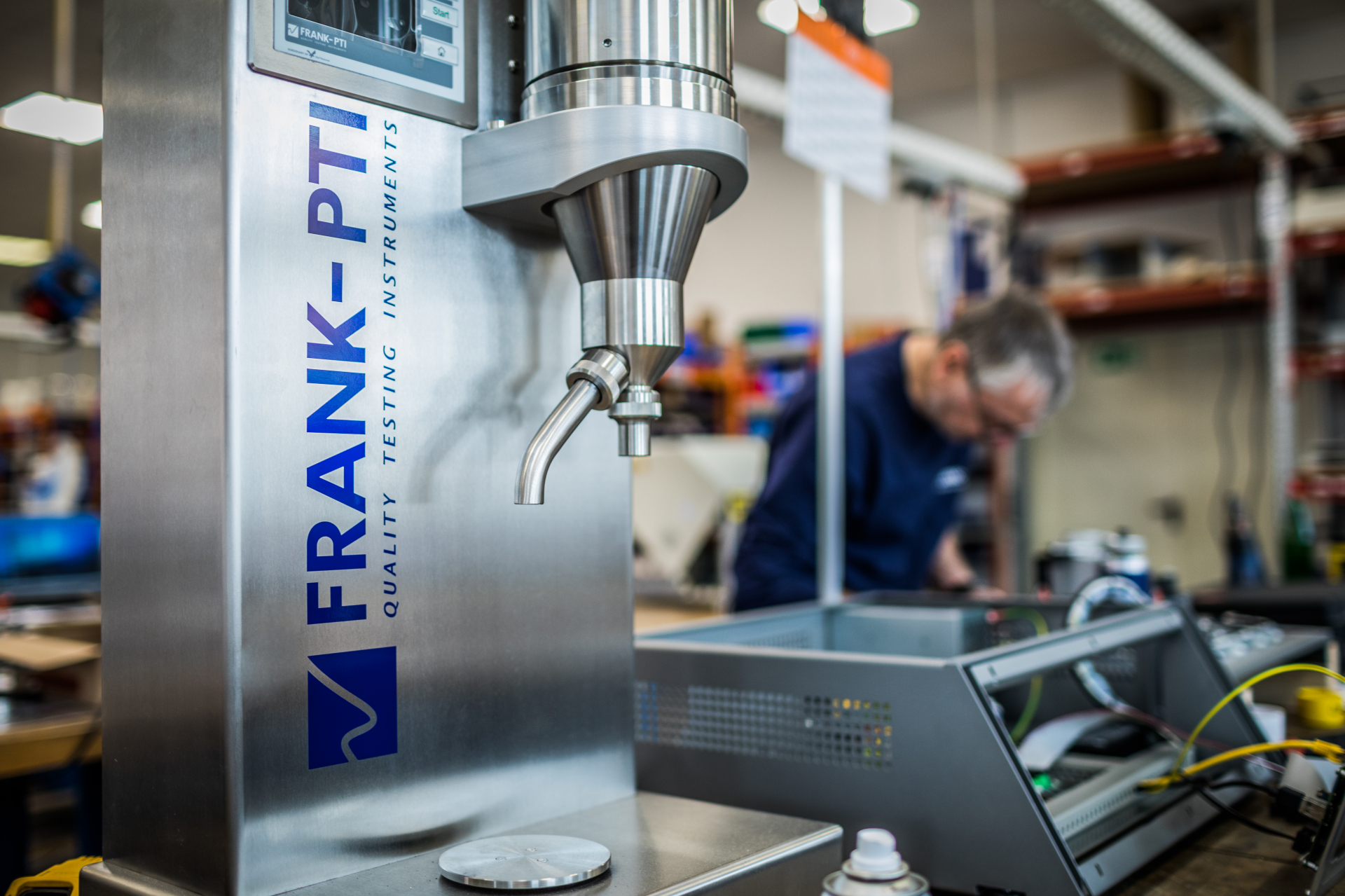

| Schopper-Riegler Mahlgradprüfgerät | FRANK-PTI S95587 | – | – | – | Birkenau (Produktion) |
| BCT-Stapelstauchprüfgerät | FRANK-PTI S18505 | – | Prüfraum 600/800/1250 x 600/800/1250 x 1250 mm; Prüfkraft 10-50kN, Sondergrößen bis 300kN | – | Birkenau (Produktion) |
| Streifenstanze „Punch & Die“-Prinzip | FRANK-PTI S40310 | – | Materialien 50-800 g/m²; Stanzbereich 380mm | – | Birkenau (Produktion) |
| Internal Bond Probenvorbereitungsstation | FRANK-PTI S40530 | – | – | – | Birkenau (Produktion) |
| Blattbildungsanlage Rapid-Köthen | FRANK-PTI KWT (S95854) | – | Laborblätter Ø 200 mm | – | Birkenau (Produktion) |
| Braindl Faserfraktionator | FRANK-PTI S40176 | – | Hubhöhe 6/12/18 mm, 200 Hübe/min | – | Birkenau (Produktion) |
| Streifenschneider | FRANK-PTI S95815 | – | Schnittlängen 350-1100 mm | – | Birkenau (Produktion) |
| Wasserrückhaltezentrifuge | FRANK-PTI S41480 | – | 4 Positionen, 100-15.300 min-1 | – | Birkenau (Produktion) |
| DOMAS multispec (Scanner-Bildanalysesystem) | FRANK-PTI / PTS Heidenau S24100 | – | multispektrale Bildanalyse via Flachbettscanner | – | Birkenau (Produktion) |
| Absorptionstester | FRANK-PTI S18010 | – | Probenbreite max. 8 cm | – | Birkenau (Produktion) |
| Hackschnitzelsortiergerät | FRANK-PTI S40190 | – | 1200 x 740 x 680 mm; 160 Zyklen/min | – | Birkenau (Produktion) |
| Schnelltrockner | FRANK-PTI S40150 | – | Trockenflächen 350x350 / 580x430 mm, bis 180°C | – | Birkenau (Produktion) |
| Software ProbeNet (Messdatenerfassung) | FRANK-PTI S40690 | – | – | – | Birkenau (Produktion) |
Zusatzleistungen
Referenzkunden
Qualität
Das Qualitätsmanagementsystem ist nach ISO 9001:2015 zertifiziert (DEKRA, Zertifikat Nr. 51025494/1) und Basis aller internen Prozesse. Kalibrierungen eigener und Fremdgeräte erfolgen rückführbar vor Ort oder im Werk in Birkenau; die Prüfgeräte entsprechen gängigen Normen (DIN EN ISO, ISO, TAPPI).
| Nachweis | Birkenau |
|---|---|
| ISO 9001:2015 |
Historie
- 1912
Karl Jakob Frank beginnt mit der Herstellung von Parallel-Endmaßen; ab 1919 Serienfertigung in Mannheim-Neckarau.
- 1948
Verlegung des Firmensitzes Karl Frank nach Weinheim-Birkenau.
- 1999
Aus der insolventen Firma Frank werden Restbestände, Zeichnungen und Rechte gekauft; Gründung der FRANK Prüfgeräte GmbH am Standort Birkenau durch PTI.
- 2004
PTI bringt die erste PTA-Line (Paper Testing Automatic Line) auf den Markt.
- 2005

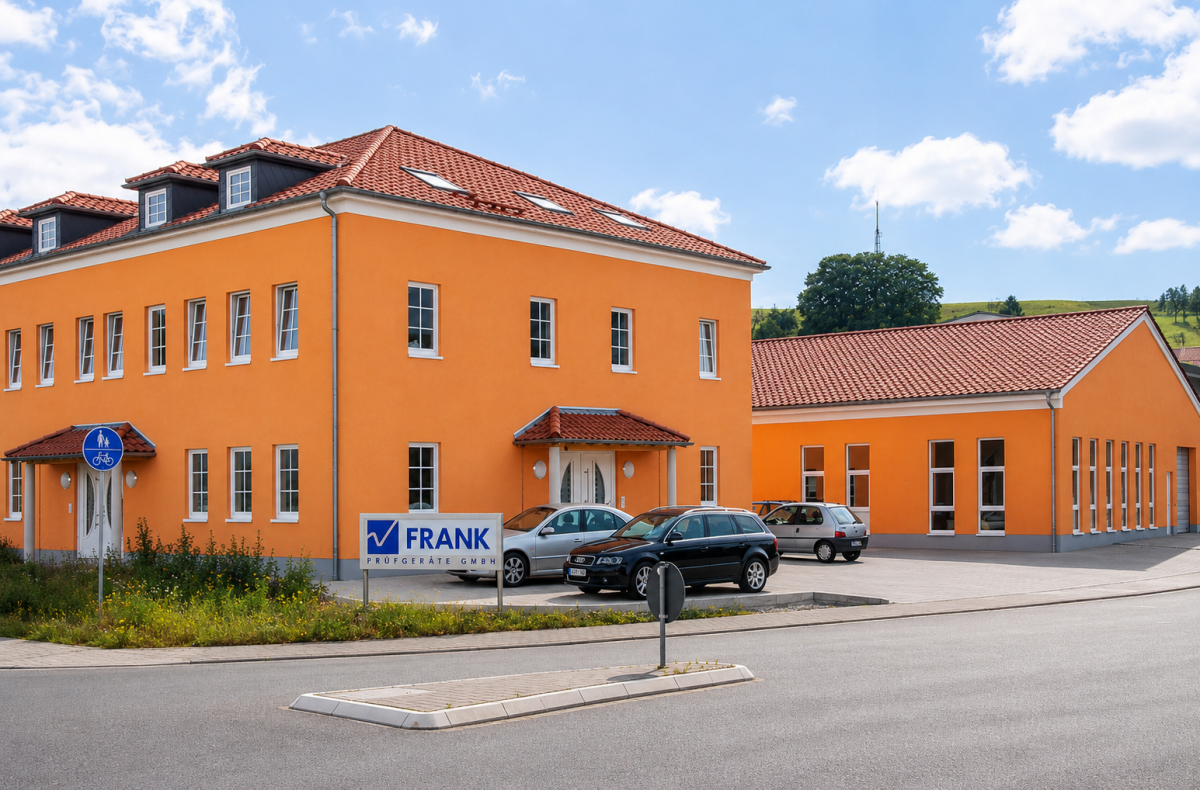

Neues Firmengebäude in Birkenau mit Schulungsräumen und Produktionshallen; 2006 Kooperation mit Kögel Werkstoff- und Materialprüfsysteme GmbH, Leipzig.
- 2008
Umbenennung der FRANK Prüfgeräte GmbH in FRANK-PTI GmbH infolge der strategischen Ausrichtung auf die Muttergesellschaft PTI.
- 2012
Übernahme von FRANK-PTI durch Elof Hansson (Göteborg, Schweden).
- 2016
Fokussierung auf Birkenau: komplette Produktion in Deutschland; der Standort Österreich konzentriert sich auf Vertrieb und Service.
- 2018
Neuaufstellung des Produktportfolios in die Klassen Stand Alone, Pulp Tester, Preparation Products und ModularLine.
- 2020
Überarbeitung der PTA-Line zur neuen ModularLine (2020–2021).
- 2022
FRANK-PTI wird Teil der NAVIGATOR GROUP; Elof Hansson bleibt strategischer Vertriebspartner.
