Fertigung höchst präziser Verzahnungen: Stirnräder, Ritzelwellen, Schnecken, Zahnwellen und Zahnstangen in Serie oder Sonderanfertigung.
Frank Verzahnungstechnik e.K.
Wehr (Baden-Württemberg)Neu auf Amplifa
Kompetenz in der Verzahnungstechnik
Frank Verzahnungstechnik e.K. aus Wehr in Baden-Württemberg ist auf die Herstellung höchst präziser Verzahnungen spezialisiert. Das Unternehmen fertigt Antriebselemente, Zahnräder und Drehteile nach Kundenvorgaben – als Serie, Prototyp, Ersatzteil oder Sonderanfertigung. Das Portfolio umfasst Stirnräder, Ritzelwellen, Schneckenräder, Schnecken, Zahn- und Keilwellen, Zahn- und Keilnaben sowie Zahnstangen, ergänzt durch die Montage von Baugruppen und Konstruktions-/Projektberatung zur Definition wirtschaftlichster Fertigungstechnologien. Gefertigt wird mit mehrachsen-gesteuerter CNC-Technologie; Verfahren sind Verzahnungsfräsen, Verzahnungsstoßen, Zahnflankenschleifen sowie Härten von Verzahnungsteilen. Verarbeitet werden alle gängigen Stahlqualitäten, NE-Metalle, Schmiede- und Gussqualitäten, Kunststoffe und Hartgewebe. Das Unternehmen mit über 20 Mitarbeitenden verweist auf mehr als 40 Jahre Erfahrung in der Verzahnungstechnik und beliefert Branchen der Antriebstechnik und des Getriebebaus.
- Standort
- Wehr
- Verfahren
- Verzahnungsfräsen (Zahnprofil gefräst: Stirnräder, Ritzelwellen, Schneckenräder, Schnecken,, Verzahnungsstoßen (Zahnprofil gestoßen: Stirnräder, Ritzelwellen, Zahn-/Keilwellen,, Zahnflankenschleifen (Zahnflanken geschliffen: Stirnräder, Ritzelwellen, Schnecken), Härten von Verzahnungsteilen (gehärtet), Herstellung von Stirnrädern (Modul 0,5–16, Ø max. 800 mm), Herstellung von Ritzelwellen (Modul 0,5–16, Ø max. 800 mm, Länge max. 1.200 mm), Herstellung von Schneckenrädern (Modul 0,8–12, gefräst), Herstellung von Schnecken (Modul 0,8–12, gefräst, gehärtet, Zahnflanken geschliffen)
- Werkstoffe
- Stahl, NE-Metalle (Nichteisenmetalle), Schmiedequalitäten, Gussqualitäten, Kunststoffe, Hartgewebe, NE-Metalle, Schmiede- und Gussqualitäten
- Zertifikate
- ISO 9001:2015
- Mitarbeiter
- > 20
- Branchen
- Antriebstechnik, Getriebebau
- 01
Konstruktions-/Projektberatung
- 02
CNC-Verzahnungsfräsen
- 03
Verzahnungsstoßen
- 04
Härten (Wärmebehandlung)
- 05
Zahnflankenschleifen
- 06

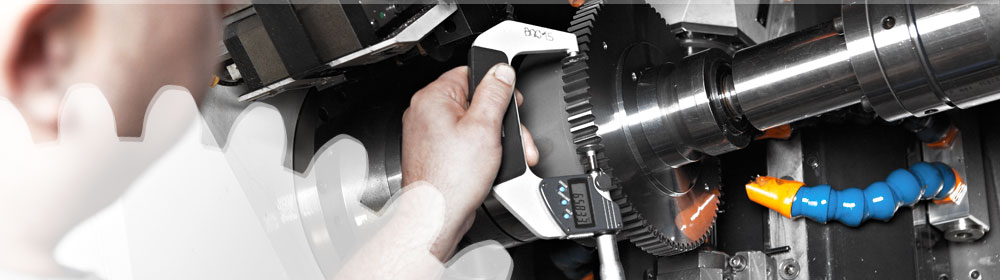

Qualitätskontrolle
- 07
Montage von Baugruppen
Werkstoffe und Verfahren
Stahl
Alle gängigen Stahlqualitäten als Grundmaterial für Verzahnungsteile, auch für Härten und Zahnflankenschleifen.
NE-Metalle
Nichteisenmetalle für Verzahnungs- und Drehteile nach Kundenspezifikation.
Schmiede- und Gussqualitäten
Alle Schmiede- und Gussqualitäten für Zahnräder und Antriebselemente.
Kunststoffe
Kunststoffe für Verzahnungsteile, z. B. für leise und wartungsarme Antriebe.
Hartgewebe
Hartgewebe als Werkstoff für technische Verzahnungs- und Bauteile.
Verzahnungsfräsen

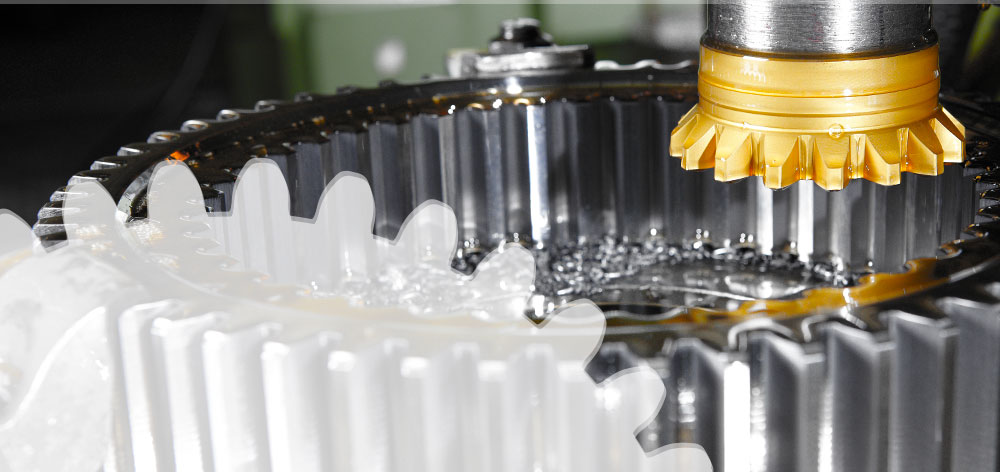

Gefräste Zahnprofile für Stirnräder, Ritzelwellen, Schneckenräder, Schnecken sowie Zahn- und Keilwellen.
Verzahnungsstoßen
Gestoßene Zahnprofile, u. a. für Zahn-/Keilnaben mit Profiltiefe bis 150 mm und Zahnstangen.
Zahnflankenschleifen
Schleifen der Zahnflanken für erhöhte Lauf- und Tragbildqualität an Stirnrädern, Ritzelwellen und Schnecken.
Härten
Wärmebehandlung von Verzahnungsteilen aus gängigen Stahlqualitäten.
Standort
Wehr
DEProduktion und Vertrieb von Antriebselementen, Zahnrädern und Drehteilen
- Stückgewicht / Größe
- Ø max. 800 mm, Länge max. 1.200 mm
- Losgröße

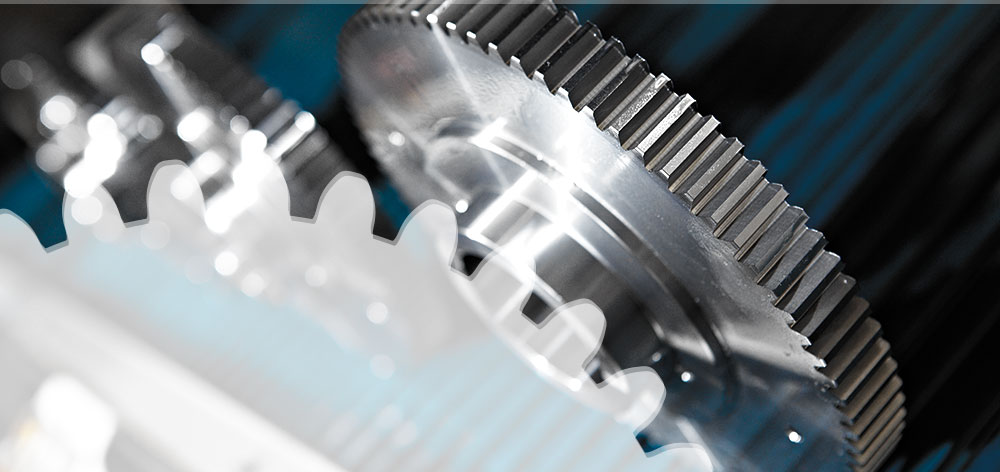

- Sonderanfertigung, Prototypen, Ersatzteile, Serienfertigung
- Werkstoffe
- Stahl, NE-Metalle, Schmiede- und Gussqualitäten, Kunststoffe, Hartgewebe
- Mehrachsengesteuerte CNC-Technologie

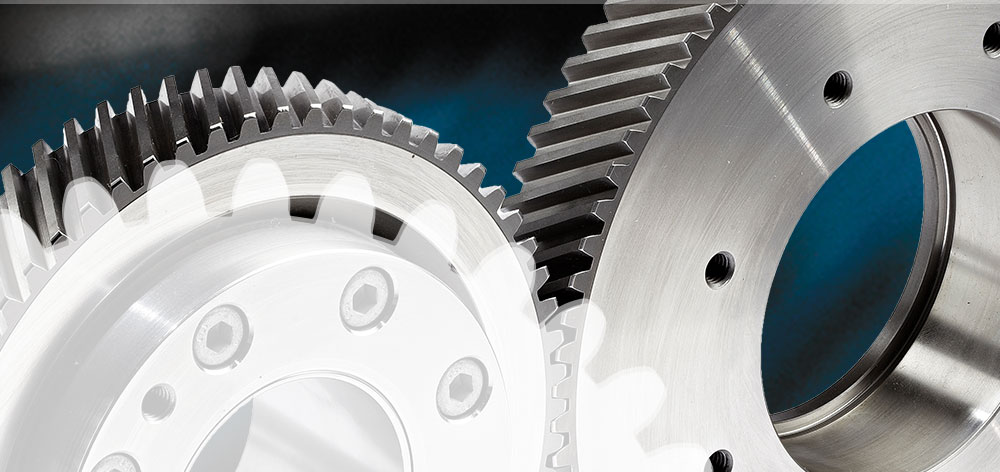

Verzahnungsteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Verzahnungsfräsen (Zahnprofil gefräst: Stirnräder, Ritzelwellen, Schneckenräder, Schnecken,Zerspanung | – | 1.200 mm (Ritzelwellen/Zahn- und × Ø max. 800 mm | – | – | Alle gängigen Stahlqualitäten, NE-Metalle, Alle Schmiede- und Gussqualitäten, Kunststoffe, Hartgewebe |
| Verzahnungsstoßen (Zahnprofil gestoßen: Stirnräder, Ritzelwellen, Zahn-/Keilwellen,Zerspanung | – | 1.200 mm (Zahn- und Keilwellen) × Ø max. 800 mm × Profiltiefe Zahn-/Keilnaben max. 150 mm | – | – | Alle gängigen Stahlqualitäten, NE-Metalle, Alle Schmiede- und Gussqualitäten, Kunststoffe, Hartgewebe |
| Zahnflankenschleifen (Zahnflanken geschliffen: Stirnräder, Ritzelwellen, Schnecken)Zerspanung | – | 1.200 mm × Ø max. 800 mm | – | – | Alle gängigen Stahlqualitäten |
| Härten von Verzahnungsteilen (gehärtet)Wärmebehandlung | – | – | – | – | Alle gängigen Stahlqualitäten |
| Herstellung von Stirnrädern (Modul 0,5–16, Ø max. 800 mm)Zerspanung | – | Ø max. 800 mm | – | – | Alle gängigen Stahlqualitäten, NE-Metalle, Alle Schmiede- und Gussqualitäten, Kunststoffe, Hartgewebe |
| Herstellung von Ritzelwellen (Modul 0,5–16, Ø max. 800 mm, Länge max. 1.200 mm)Zerspanung | – | 1.200 mm × Ø max. 800 mm | – | – | Alle gängigen Stahlqualitäten, NE-Metalle, Alle Schmiede- und Gussqualitäten, Kunststoffe, Hartgewebe |
| Herstellung von Schneckenrädern (Modul 0,8–12, gefräst)Zerspanung | – | – | – | – | Alle gängigen Stahlqualitäten, NE-Metalle, Alle Schmiede- und Gussqualitäten, Kunststoffe, Hartgewebe |
| Herstellung von Schnecken (Modul 0,8–12, gefräst, gehärtet, Zahnflanken geschliffen)Zerspanung | – | – | – | – | Alle gängigen Stahlqualitäten |
| Herstellung von Zahn- und Keilwellen (Profillänge max. 1200 mm, DIN ISO 14, DIN 5462, 5463, 5464,Zerspanung | – | 1200 mm | – | – | Alle gängigen Stahlqualitäten, NE-Metalle, Alle Schmiede- und Gussqualitäten, Kunststoffe, Hartgewebe |
| Herstellung von Zahn- und Keilnaben (Profiltiefe max. 150 mm, Ø max. 600 mm, gestoßen, DIN ISO 14,Zerspanung | – | Ø max. 600 mm × Profiltiefe max. 150 mm | – | – | Alle gängigen Stahlqualitäten, NE-Metalle, Alle Schmiede- und Gussqualitäten, Kunststoffe, Hartgewebe |
| Herstellung von Zahnstangen (Modul 0,8–12, gestoßen, Länge max. 1000 mm)Zerspanung | – | 1000 mm | – | – | Alle gängigen Stahlqualitäten, NE-Metalle, Alle Schmiede- und Gussqualitäten, Kunststoffe, Hartgewebe |
| Montage von BaugruppenMontage | – | – | – | – | – |
| Sonderverzahnungen und SonderanfertigungenZerspanung | – | – | – | – | Alle gängigen Stahlqualitäten, NE-Metalle, Alle Schmiede- und Gussqualitäten, Kunststoffe, Hartgewebe |
| Fertigung mit mehrachsen-gesteuerter CNC-TechnologieZerspanung | – | – | – | – | Alle gängigen Stahlqualitäten, NE-Metalle, Alle Schmiede- und Gussqualitäten, Kunststoffe, Hartgewebe |
| Drehteile-FertigungZerspanung | – | – | – | – | Alle gängigen Stahlqualitäten, NE-Metalle, Alle Schmiede- und Gussqualitäten, Kunststoffe, Hartgewebe |
| Konstruktions-/Projektberatung zur Definition wirtschaftlichster FertigungstechnologienEngineering | – | – | – | – | – |
1 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Mehrachsen-gesteuerte CNC-Technologie (CNC-Maschinen) | – | – | – | – | Wehr |
Zusatzleistungen
Qualitätsmanagement
Alle Arbeitsabläufe folgen strengen Regeln und Normen und werden umfassend dokumentiert. Die Fertigung wird durch eine Qualitätskontrolle im Unternehmen begleitet; ein Qualitätsmanagementsystem nach ISO 9001:2015 war zertifiziert (DEKRA, Zertifikat 30412245/2, gültig bis 25.04.2021).
| Nachweis | Wehr |
|---|---|
| ISO 9001:2015 |
Unternehmen in Zahlen
Über 40 Jahre Erfahrung in der Verzahnungstechnik
- 2018
ISO-9001:2015-Zertifizierung durch DEKRA (gültig 27.04.2018 bis 25.04.2021)
