Fertigung von Präzisionsbauteilen durch CNC-Fräsen und Drehen sowie Schweißbaugruppen und Baugruppenmontage für den Maschinen- und Anlagenbau.
Franke Maschinenbau Medingen GmbH
01458 Ottendorf-Okrilla (OT Medingen), SachsenNeu auf Amplifa
Über Franke Maschinenbau
Die Franke Maschinenbau Medingen GmbH ist ein mittelständisches Maschinenbauunternehmen mit Sitz in Ottendorf-Okrilla (OT Medingen) bei Dresden. Gegründet 1990 als Service- und Reparaturbetrieb für Maschinen und Anlagen, entwickelte sich das Unternehmen zu einem Zentrum für die Metallbearbeitung. Heute umfasst das Leistungsspektrum die CNC-Fertigung von Präzisionsbauteilen durch Fräsen und Drehen mit bis zu 12 Achsen, WIG- und MAG-Schweißarbeiten, Laserbeschriftung sowie die Montage kleiner Baugruppen aus eigener Produktion. Gefertigt wird in Einzelteil- und Serienfertigung aus Stahl, Edelstahl, Aluminium und Titan. Der Maschinenpark umfasst fünfachsige Fräsmaschinen von Hermle, Kern Micro und Fehlmann, CNC-Drehmaschinen von Traub und Weiler sowie automatische Bandsägen. Kunden stammen aus dem Maschinen-, Anlagen- und Gerätebau. Das Unternehmen ist nach ISO 9001:2015 zertifiziert.
- Standort
- Ottendorf-Okrilla
- Verfahren
- Fräsen (CNC-Präzisionsfräsen), Drehen (CNC-Drehen, bis 12 Achsen, angetriebene Werkzeuge, Dreh-Fräsen in einem Arbeitsgang), WIG-Schweißen, MAG-Schweißen, Laserbeschriften / Lasermarkierung (Faserlaser), Baugruppenmontage (kleine Baugruppen aus eigener Produktion), Qualitätskontrolle (kontinuierliche Prüfung von Maßen, Toleranzen, Oberflächen), Sägen (Band-/Trennsägen)
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Titan, CNC-Fräsen, CNC-Drehen, WIG- und MAG-Schweißen, Laserbeschriftung
- Zertifikate
- ISO 9001:2015, WIG-Verfahrensprüfung nach Druckgeräterichtlinie AD2000, ISO 9001:2015 (TÜV SÜD), WIG-Verfahrensprüfung nach AD2000
- Gegründet
- 1990
- Branchen
- Maschinenbau, Anlagenbau, Gerätebau
- 01
Sägen (Vorbereitung)
- 02
CNC-Fräsen
- 03
CNC-Drehen
- 04
WIG-/MAG-Schweißen
- 05
Laserbeschriften
- 06

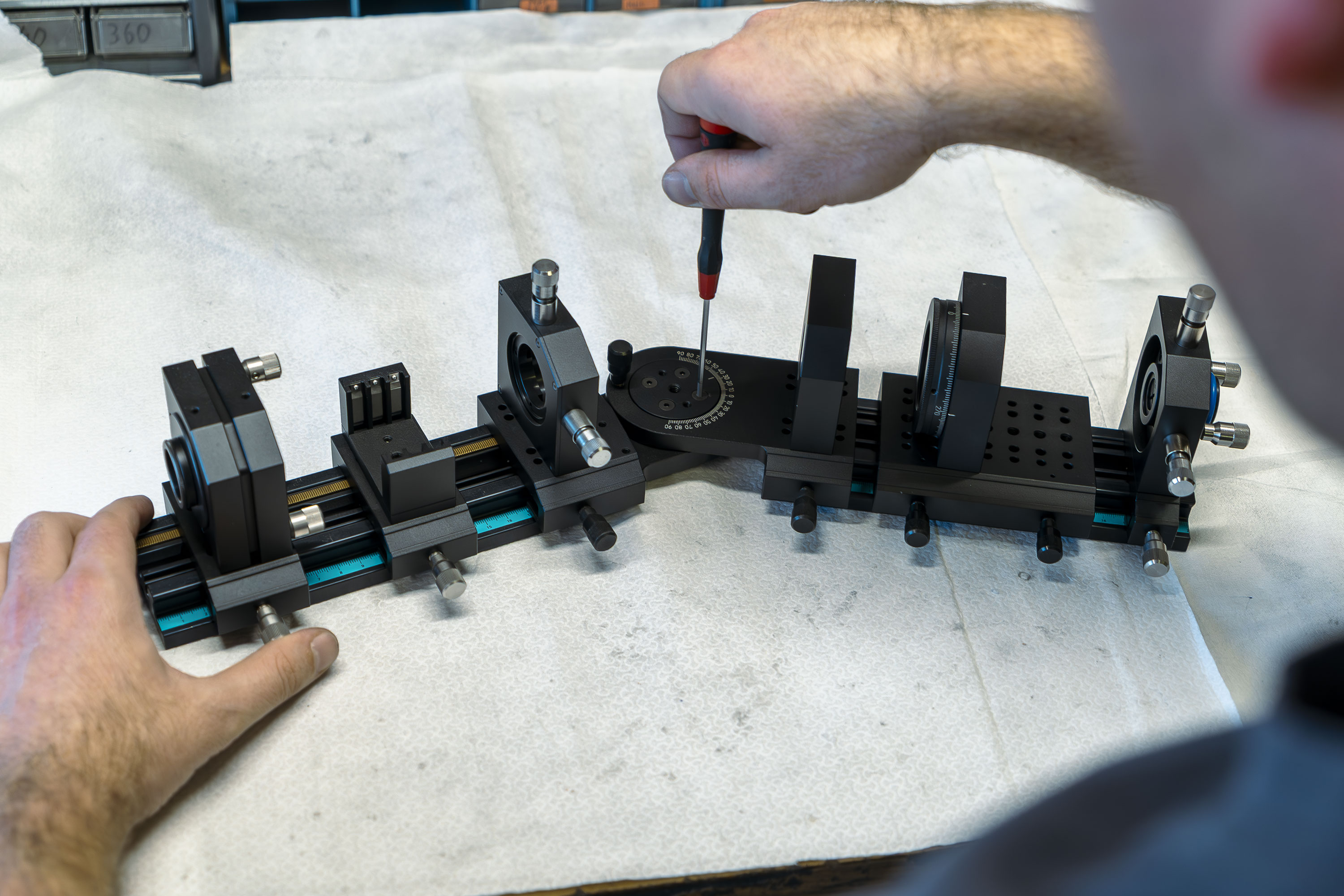

Baugruppenmontage
- 07
Qualitätskontrolle
Werkstoffe & Verfahren

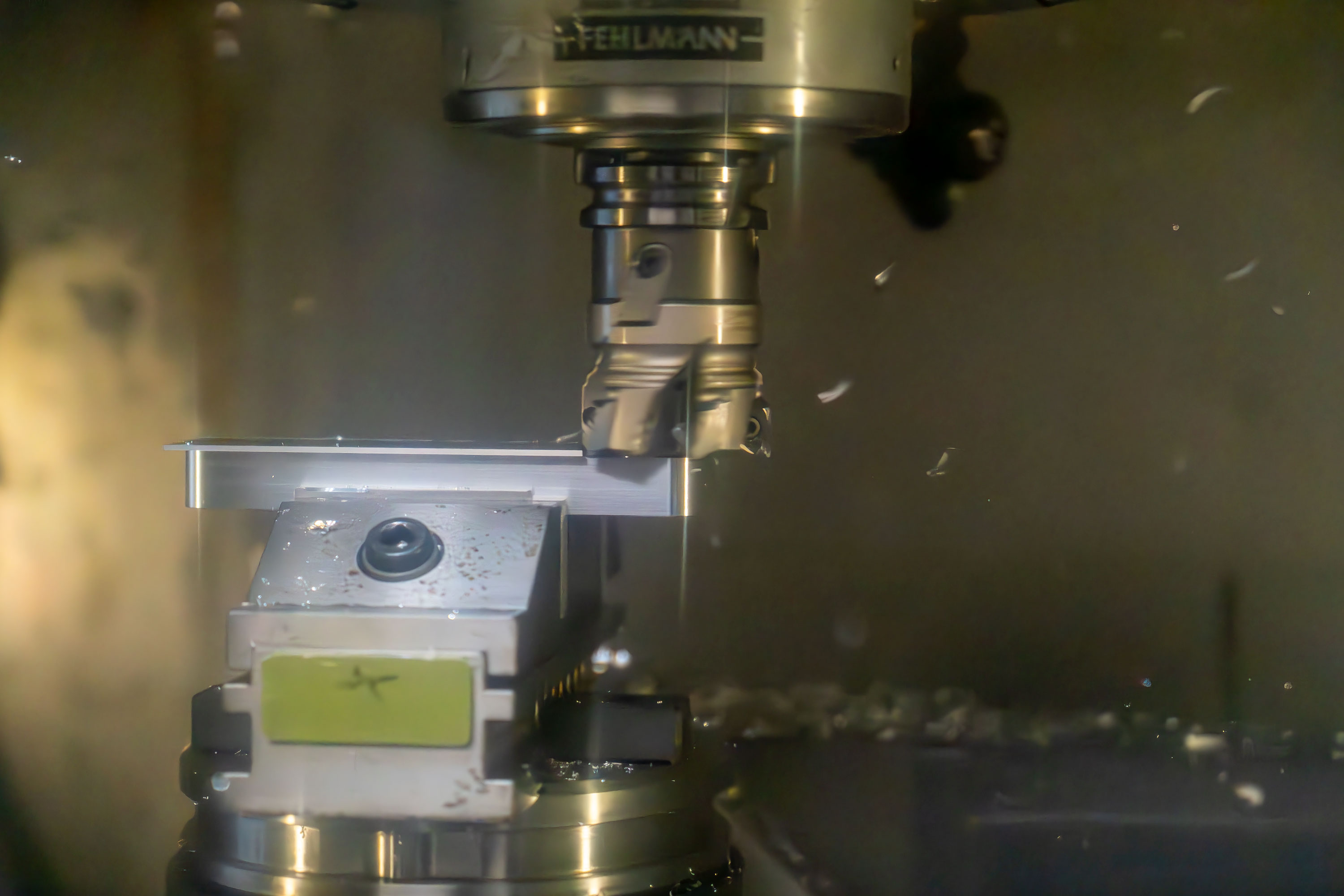

CNC-Fräsen
Drei- bis fünfachsige Fräsmaschinen von Hermle, Kern Micro, Fehlmann und Kunzmann, teils mit Roboter-Palettenwechseln.

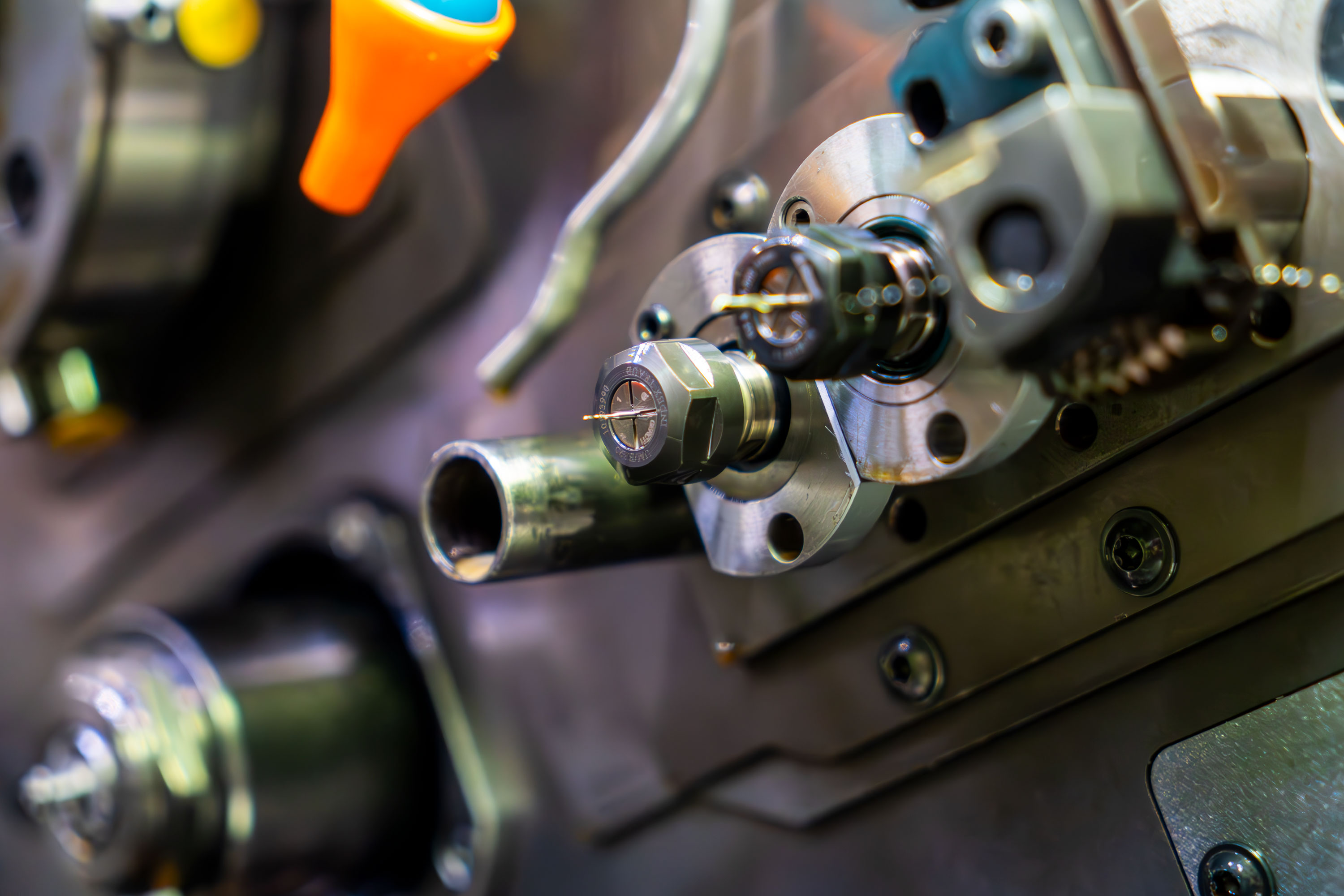

CNC-Drehen
Drehen komplexer Geometrien auf CNC-Drehmaschinen mit bis zu 12 Achsen und angetriebenen Werkzeugen, Dreh-Fräsen in einem Arbeitsgang.

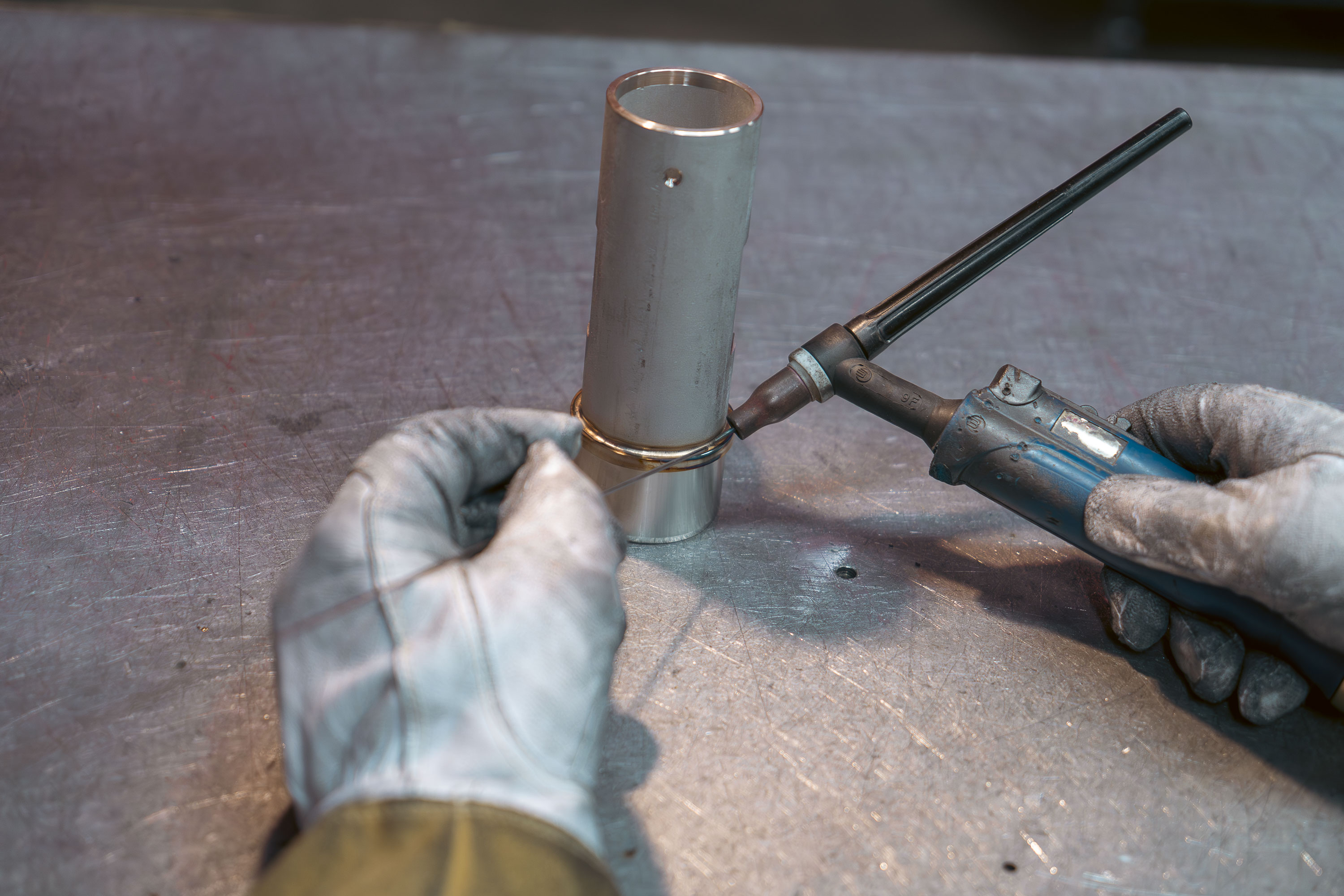

WIG- und MAG-Schweißen
Schweißbaugruppen aus Stahl, Edelstahl, Aluminium und Titan für hohe Festigkeits- und Maßgenauigkeitsanforderungen.

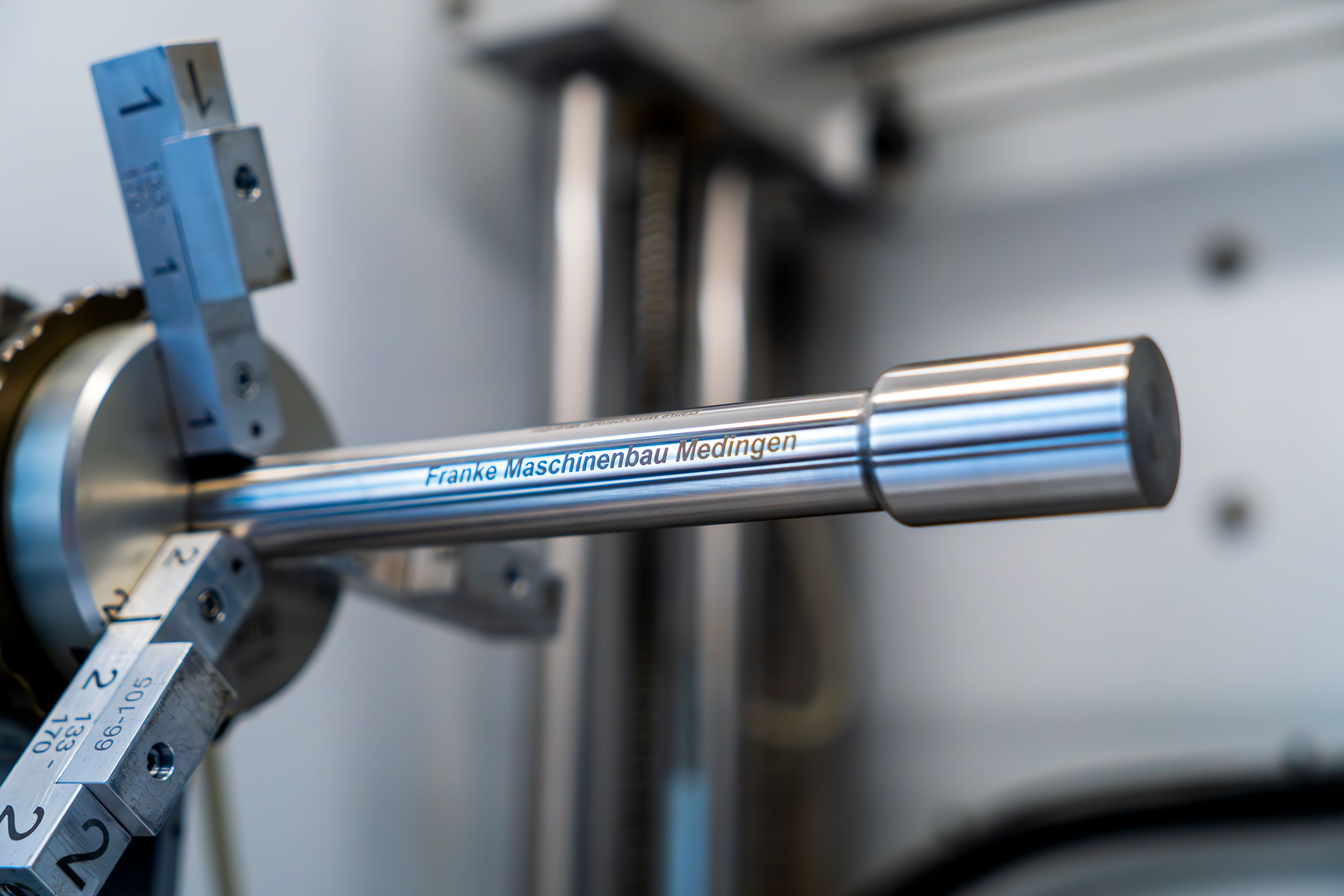

Laserbeschriftung
Faserlaser für dauerhafte Markierungen wie Grafiken, Seriennummern und Logos, mit Rundachse bis Ø 320 mm
Stahl
Bearbeitung und Verschweißung von Stahl für den Maschinen- und Anlagenbau.
Edelstahl
Bearbeitung und WIG-/MAG-Verschweißung von Edelstahl.
Aluminium
Bearbeitung und Verschweißung von Aluminium.
Titan
Bearbeitung und WIG-/MAG-Verschweißung von Titan.
Standorte

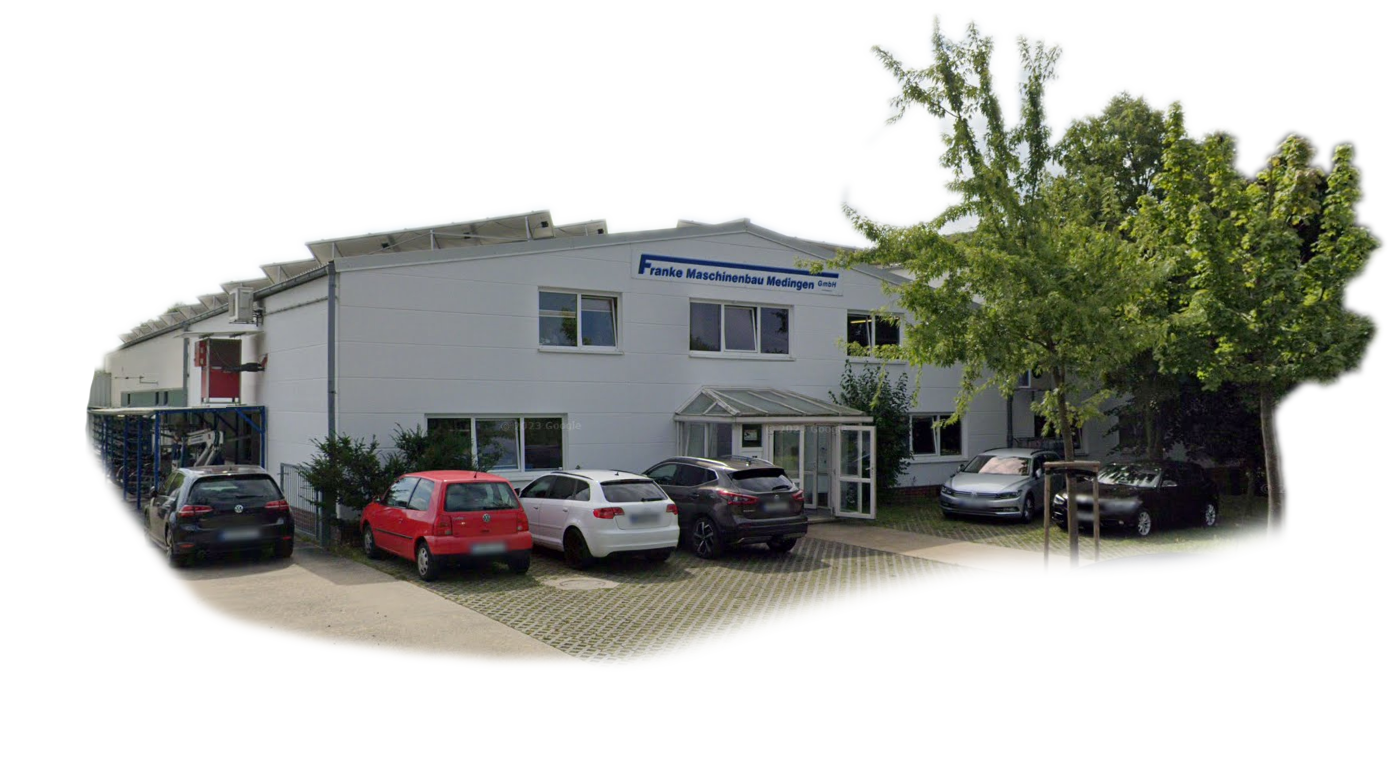

Ottendorf-Okrilla
DEHauptsitz / Fertigung
- Stückgewicht / Größe
- Fräsen bis 800 x 400 x 610 mm; Drehen bis Ø 400 mm bzw.
- Losgröße
- Einzelteil- und Serienfertigung
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Titan
- Hermle C600U (5-Achs)
- Hermle C20U (5-Achs)
- Hermle C250U (5-Achs, Laser-Werkzeugvermessung)
- Kern Micro MF11 (5-Achs, UR-Roboter-Palettenwechsler)
- Fehlmann Picomax 75-M (5-Achs, Erowa-Roboter)
- Fehlmann Picomax 56L TOP (4-Achs)
- Kunzmann WF4/3
- Traub TNA400, TNA300, TNC 65 DGY, TNC 42 DGY, TNL 12K
- Weiler E30 X750, E50 X2000
- Behringer HBP 220 A, Berg & Schmid GBS250
- Schilling Ultra-Light F20 Faserlaser
Bauteile & Fertigung
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Fräsen (CNC-Präzisionsfräsen)Zerspanung | – | – | – | – | – |
| Drehen (CNC-Drehen, bis 12 Achsen, angetriebene Werkzeuge, Dreh-Fräsen in einem Arbeitsgang)Zerspanung | – | – | – | – | – |
| WIG-SchweißenFügen | – | – | – | – | Stahl, Edelstahl, Aluminium, Titan |
| MAG-SchweißenFügen | – | – | – | – | Stahl, Edelstahl, Aluminium, Titan |
| Laserbeschriften / Lasermarkierung (Faserlaser)Oberfläche | – | – | – | – | – |
| Baugruppenmontage (kleine Baugruppen aus eigener Produktion)Montage | – | – | – | – | – |
| Qualitätskontrolle (kontinuierliche Prüfung von Maßen, Toleranzen, Oberflächen)Prüfung | – | – | – | – | – |
| Sägen (Band-/Trennsägen)Zerspanung | – | – | – | – | – |
20 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

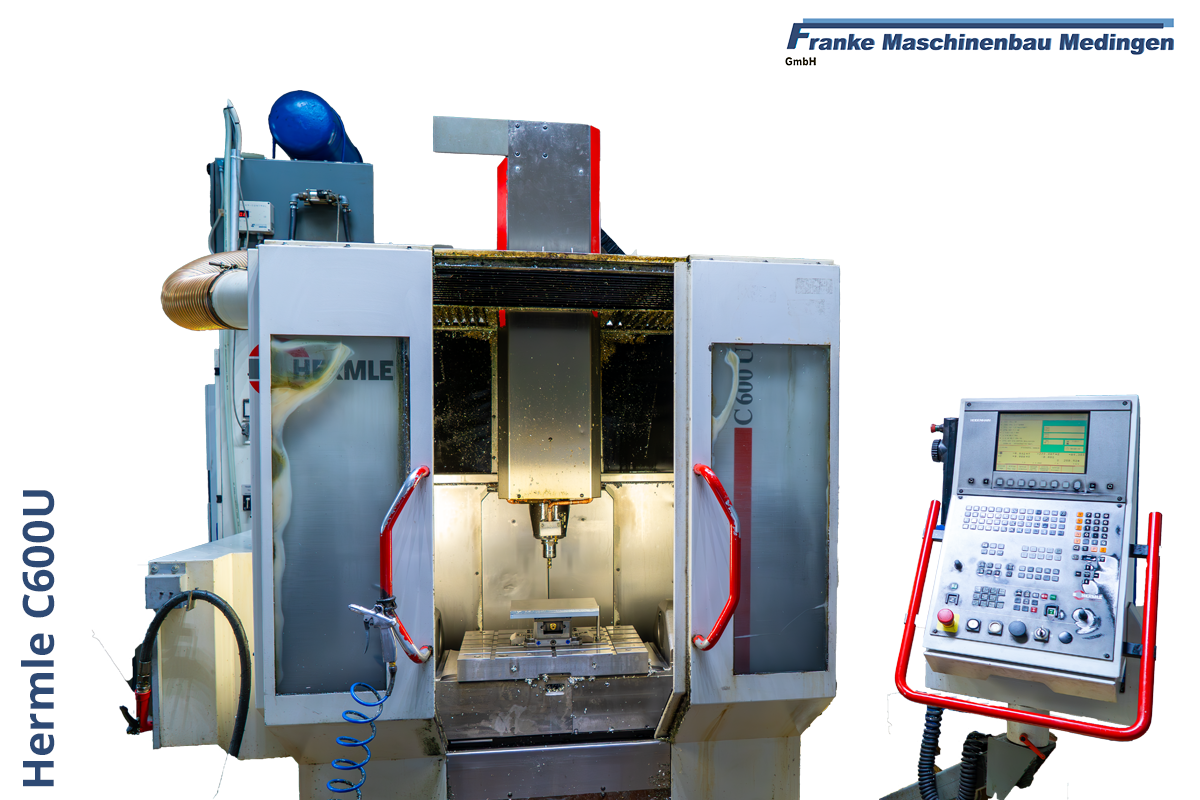

| 5-Achs-Fräsmaschine | Hermle C600U | 1 | 600 x 450 x 450 mm | 2000 | Ottendorf-Okrilla |
| 5-Achs-Fräsmaschine | Hermle C20U | 1 | 600 x 450 x 450 mm | 2007 | Ottendorf-Okrilla |

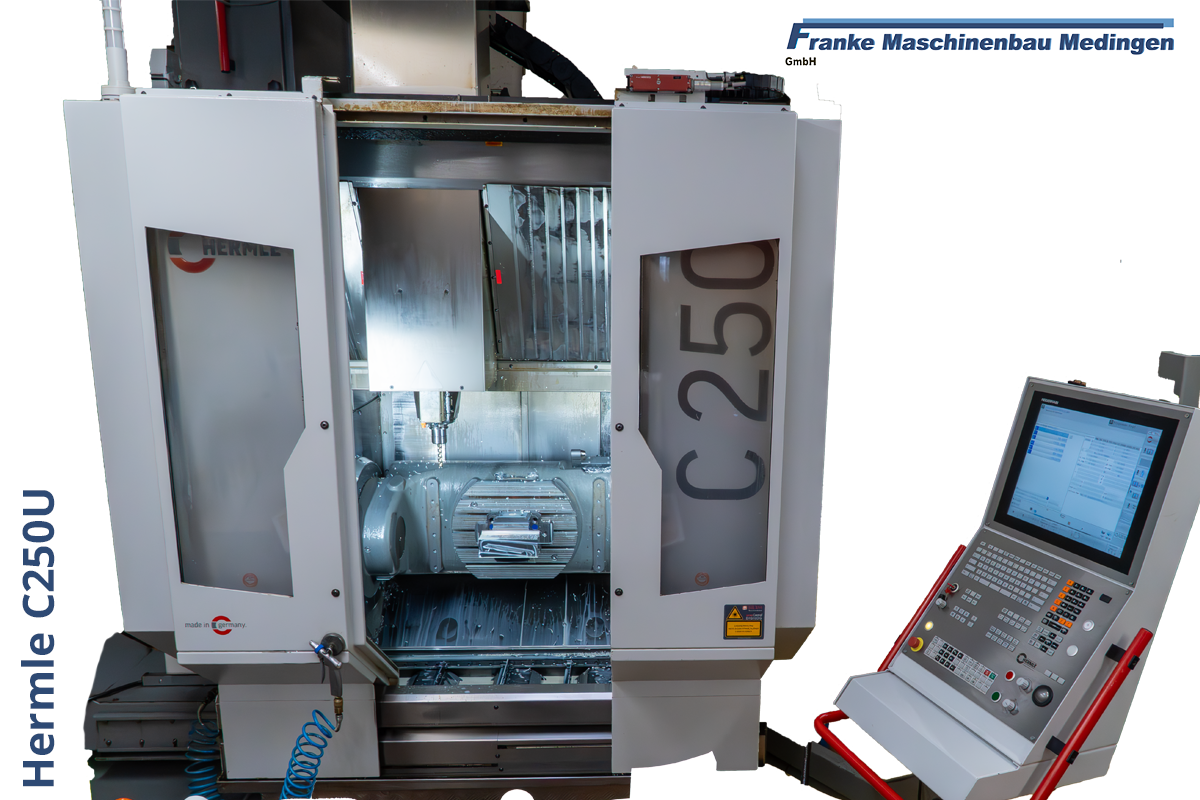

| 5-Achs-Fräsmaschine mit Laser-Werkzeugvermessung | Hermle C250U | 1 | 600 x 550 x 450 mm | 2018 | Ottendorf-Okrilla |
| 5-Achs-Fräsmaschine mit UR-Roboter-Palettenwechsler & Laser-Werkzeugvermessung | Kern Micro MF11 | 1 | 350 x 220 x 250 mm | 2012 | Ottendorf-Okrilla |

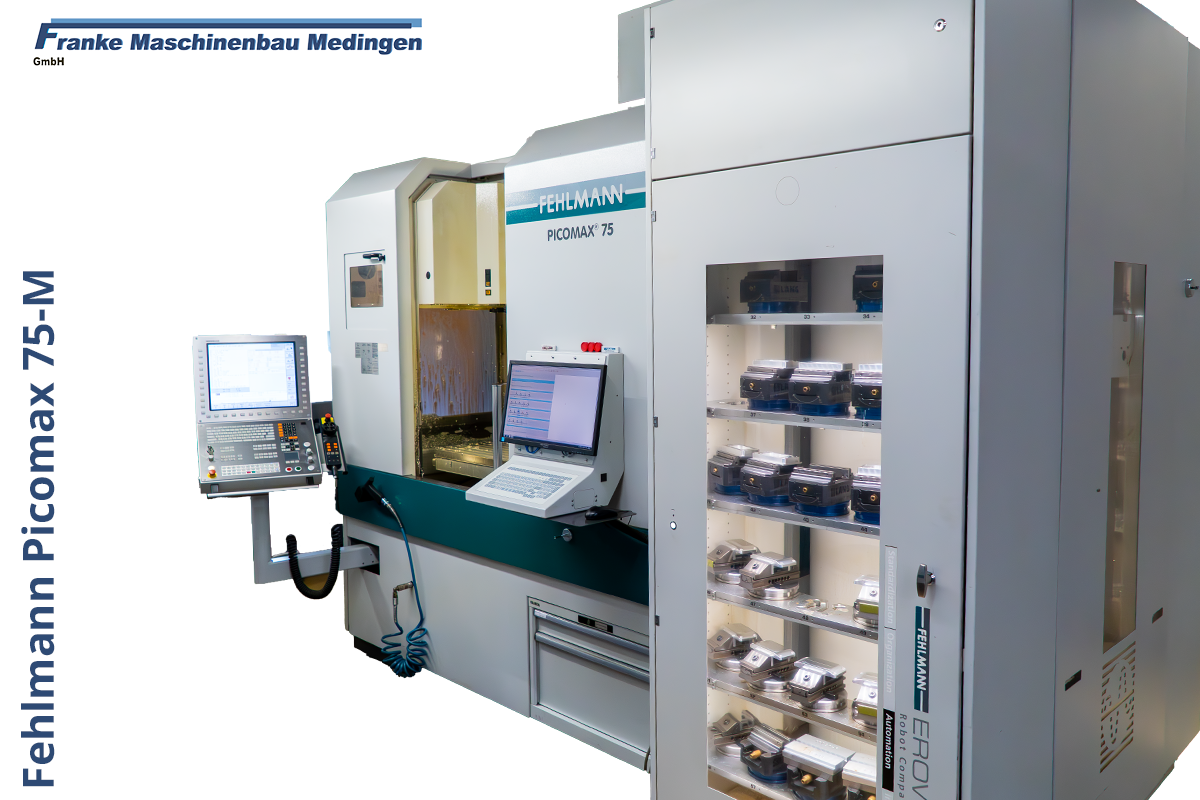

| 5-Achs-Fräsmaschine mit Erowa-Roboter-Palettenwechsler & Tastpilz | Fehlmann Picomax 75-M | 1 | 600 x 400 x 610 mm | 2014 | Ottendorf-Okrilla |
| 4-Achs-Fräsmaschine mit Tastpilz | Fehlmann Picomax 56L TOP | 1 | 800 x 400 x 400 mm | 2021 | Ottendorf-Okrilla |
| 3-Achs-Fräsmaschine | Kunzmann WF4/3 | 1 | 400 x 350 x 400 mm | 2010 | Ottendorf-Okrilla |
| CNC-Drehmaschine mit NC-Reitstock | Traub TNA400 | 1 | Spindeldurchlass Ø 80 mm, Max. Ø 400 mm | 2017 | Ottendorf-Okrilla |
| CNC-Drehmaschine mit Robojob-Roboter | Traub TNA300 | 1 | Spindeldurchlass Ø 65 mm, Max. Ø 300 mm | 2006 | Ottendorf-Okrilla |
| CNC-Drehmaschine mit Stangenlademagazin 3 m & angetriebenen Werkzeugen in X und Z | Traub TNC 65 DGY | 1 | Spindeldurchlass Ø 65 mm | 2002 | Ottendorf-Okrilla |
| CNC-Drehmaschine mit angetriebenen Werkzeugen in X und Z | Traub TNC 65 DGY | 1 | Spindeldurchlass Ø 65 mm | 2001 | Ottendorf-Okrilla |
| CNC-Drehmaschine mit Stangenlademagazin 3 m & angetriebenen Werkzeugen in X und Z | Traub TNC 42 DGY | 1 | Spindeldurchlass Ø 42 mm | 1995 | Ottendorf-Okrilla |
| CNC-Drehmaschine mit angetriebenen Werkzeugen in X und Z | Traub TNL 12K | 1 | Spindeldurchlass Ø 16 mm | 2008 | Ottendorf-Okrilla |
| CNC-Drehmaschine mit angetriebenen Werkzeugen in X und Z | Traub TNL 12K | 1 | Spindeldurchlass Ø 16 mm | 2017 | Ottendorf-Okrilla |
| Drehmaschine mit Lünette und Reitstock | Weiler E30 X750 | 1 | Spindeldurchlass Ø 40 mm, Spitzenweite 770 mm, Max. Ø 330 mm | 2007 | Ottendorf-Okrilla |
| Drehmaschine mit Lünette und Reitstock | Weiler E50 X2000 | 1 | Spindeldurchlass Ø 83 mm, Spitzenweite 2000 mm, Max. Ø 570 mm | 2012 | Ottendorf-Okrilla |
| Vollautomatische Bandsäge | Behringer HBP 220 A | 1 | – | 2000 | Ottendorf-Okrilla |
| Teilautomatische Bandsäge | Berg & Schmid GBS250 Super HA-I EASY | 1 | – | 2021 | Ottendorf-Okrilla |
| Teilautomatische Bandsäge | Berg & Schmid GBS250 Super Autocut | 1 | – | 2008 | Ottendorf-Okrilla |
| Beschriftungs-Faserlaser | Schilling Ultra-Light F20 | 1 | Rundachse bis Ø 320 mm (max. 5 kg) | 2018 | Ottendorf-Okrilla |
Zusatzleistungen
Qualität & Zertifizierung

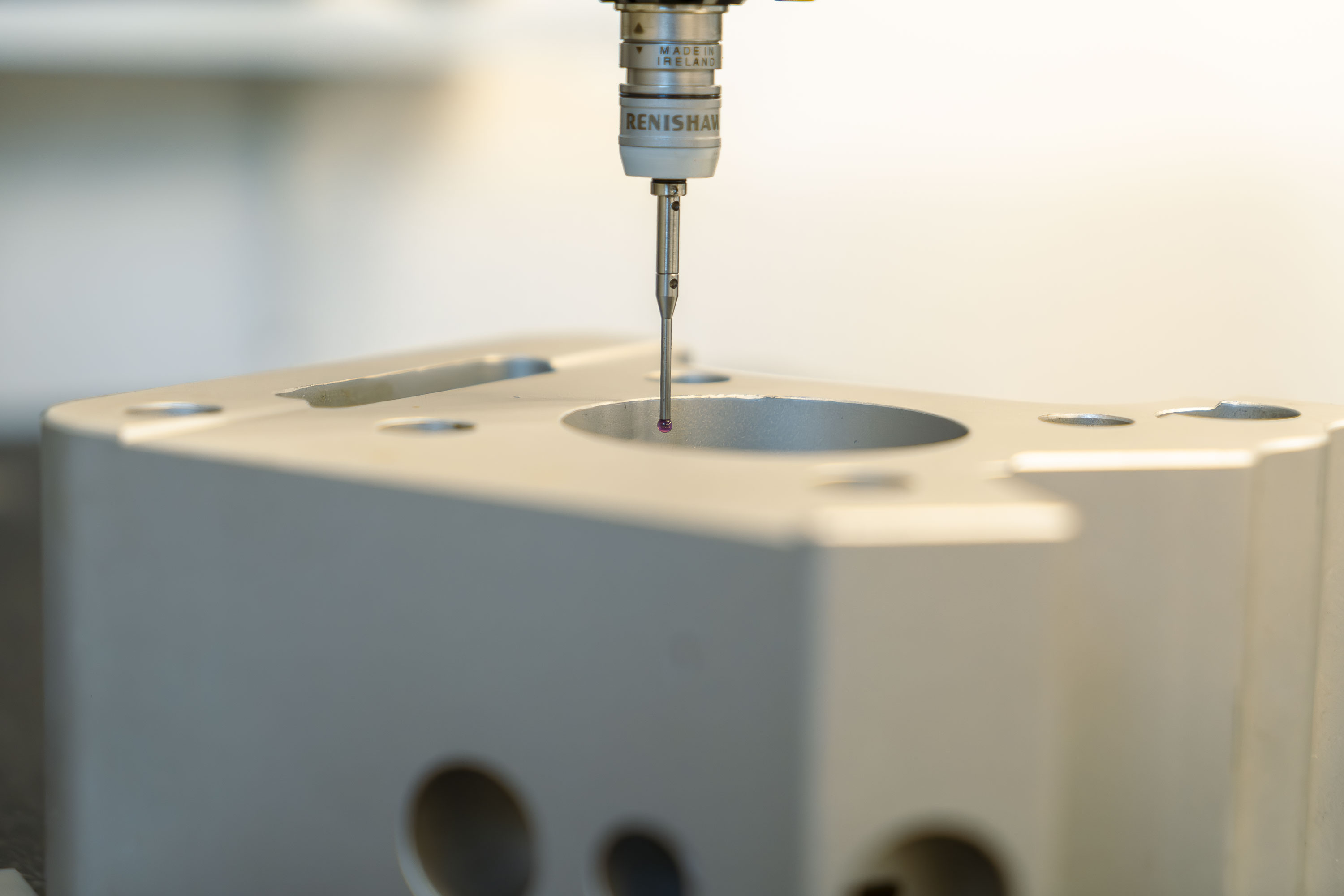

Dreh- und Frästeile werden während der gesamten Fertigung regelmäßig geprüft; Maße, Toleranzen und Oberflächen werden kontinuierlich überwacht, sodass Abweichungen sofort erkannt und korrigiert werden. Das QM-System ist nach DIN EN ISO 9001:2015 zertifiziert; zudem liegt eine WIG-Verfahrensprüfung nach Druckgeräterichtlinie AD2000 vor.
| Nachweis | Ottendorf-Okrilla |
|---|---|
| ISO 9001:2015 (TÜV SÜD) | |
| WIG-Verfahrensprüfung nach AD2000 |
Unternehmenshistorie
- 1990
Gründung als Service- und Reparaturbetrieb für Maschinen und Anlagen
- 1998
Erstzertifizierung nach ISO 9001 am 01.12.1998
