Fertigung von Sonderwerkzeugen aus PKD, VHM und HSS sowie Präzisionszerspanung, Rund- und Flachschleifen, Honen und Erodieren
Franke Tools GmbH
Königs WusterhausenNeu auf Amplifa
Über Franke Tools
Die Franke Tools GmbH ist ein 1989 gegründetes Familienunternehmen mit Sitz im Technologiepark Funkerberg in Königs Wusterhausen vor den Toren Berlins. Das Unternehmen fertigt Sonderwerkzeuge aus PKD, VHM und HSS sowie Sondergrundkörper für ISO-Wendeschneidplatten und bietet einen Nachschleifservice für die Metall-, Holz- und Kunststoffindustrie an. Die Wertschöpfung umfasst CNC-Drehen und 5-Achs-CNC-Fräsen, Innen- und Außenrundschleifen, Spitzenlos-Rundschleifen, Honen, Flachschleifen, Draht-, Senk- und Bohrerodieren, Werkzeugbeschichtung, Härten, Laserbearbeitung von PKD/CVD-Schneidkanten sowie Lasergravur. Bearbeitet werden Stahl, Edelstahl, hochwarmfester Stahl (Inconel), Aluminium, Titanlegierungen, Nicht-Eisen-Metalle, Hartmetall und Cermet. Mit einer Fünf-Achs-Laser-Maschine werden Schneidkantenradien bis 2 µm ohne Ausbrüche erreicht. Kunden stammen aus Automobilindustrie, Luft- und Raumfahrt, Schifffahrt, Maschinenbau, Medizinaltechnik, Forschung, Werkzeug- und Formenbau sowie Holzindustrie. Seit 2016 vertreibt das Unternehmen zudem SCT-Standardwerkzeuge; seit 2012 ist es nach DIN EN ISO 9001 zertifiziert.
- Standort
- Königs Wusterhausen
- Verfahren
- Sonderwerkzeuge – Konstruktion und Fertigung, Sondergrundkörper für ISO-Wendeschneidplatten, Nachschleifen von Standard- und Sonderwerkzeugen (Metall-, Holz-, Kunststoff-Industrie), Werkzeugbeschichtung (AlCrN, Fire, AlTiN, TiAlN, TiAlCN, TiCN, TiN, Variantic, WS2, Balinit Alcrona), Flachschleifen, Lasergravur / Laserbeschriften, Laserbearbeitung von Schneidkanten, Freiwinkeln und Spanleitstufen in PKD/CVD-Werkzeugen, Innenrundschleifen
- Werkstoffe
- VHM (Vollhartmetall), HSS, PKD (polykristalliner Diamant), CVD, Cermet, Hartmetall (HM), Stahl, Edelstahl
- Zertifikate
- ISO 9001:2015
- Gegründet
- 1989
- Branchen
- Automobilindustrie, Luft- und Raumfahrt, Schifffahrt, Maschinenbau, Medizinaltechnik, Forschung
- 01
Konstruktion / CAD-CAM (SolidWorks, SurfCam, 3D-Modell)
- 02
Freigabe der Zeichnung durch den Kunden
- 03
Fertigungsplanung in der Produktion
- 04
Zerspanung (Drehen, Fräsen) bzw. Werkzeug-Grundkörperfertigung
- 05
Einlöten der PKD-Zähne / Erodieren / Laserbearbeitung der Schneidkanten
- 06
Rund- und Flachschleifen bzw. Honen
- 07
Maßkontrolle am Zoller Mess- und Einstellgerät
- 08
Wuchten des Werkzeugs
- 09
Beschichtung (falls gewünscht)
- 10
Laserbeschriftung und Verpackung
Standorte
Königs Wusterhausen
DEFirmensitz und Produktion
- Losgröße
- Einzelteile, Prototypen, Erstmuster, Klein- bis Großserien
- Werkstoffe
- VHM, HSS, PKD, CVD, HM, Cermet, Stahl, Edelstahl, Inconel, Titan, Aluminium, NE-Metalle, CV
- 5-Achs-Fräsmaschine DMU 75 (750 x 650 x 560 mm)
- Universal-Drehmaschine (bis 200 x 450 mm)
- Langdrehmaschine (bis 20 x 250 mm)
- CNC-Werkzeugschleifmaschinen
- CNC-Rundschleifmaschinen und manuelle Rundschleifmaschinen (Spitzenhöhe 175 mm, Spitzenweite 1.000 mm)
- Honmaschine (Bohrungsdurchmesser 4–70 mm)
- Flachschleifmaschine (600 x 250 x 400 mm)
- Drahterodiermaschine (700 x 600 x 250 mm)
- Senkerodiermaschine (400 x 300 x 250 mm)
- Startlocherodiermaschine (450 x 300 x 300 mm)
- Fünf-Achs-Laser-Maschine für PKD/CVD
- Laserbeschriftungsgerät
- Zoller Mess- und Einstellgerät

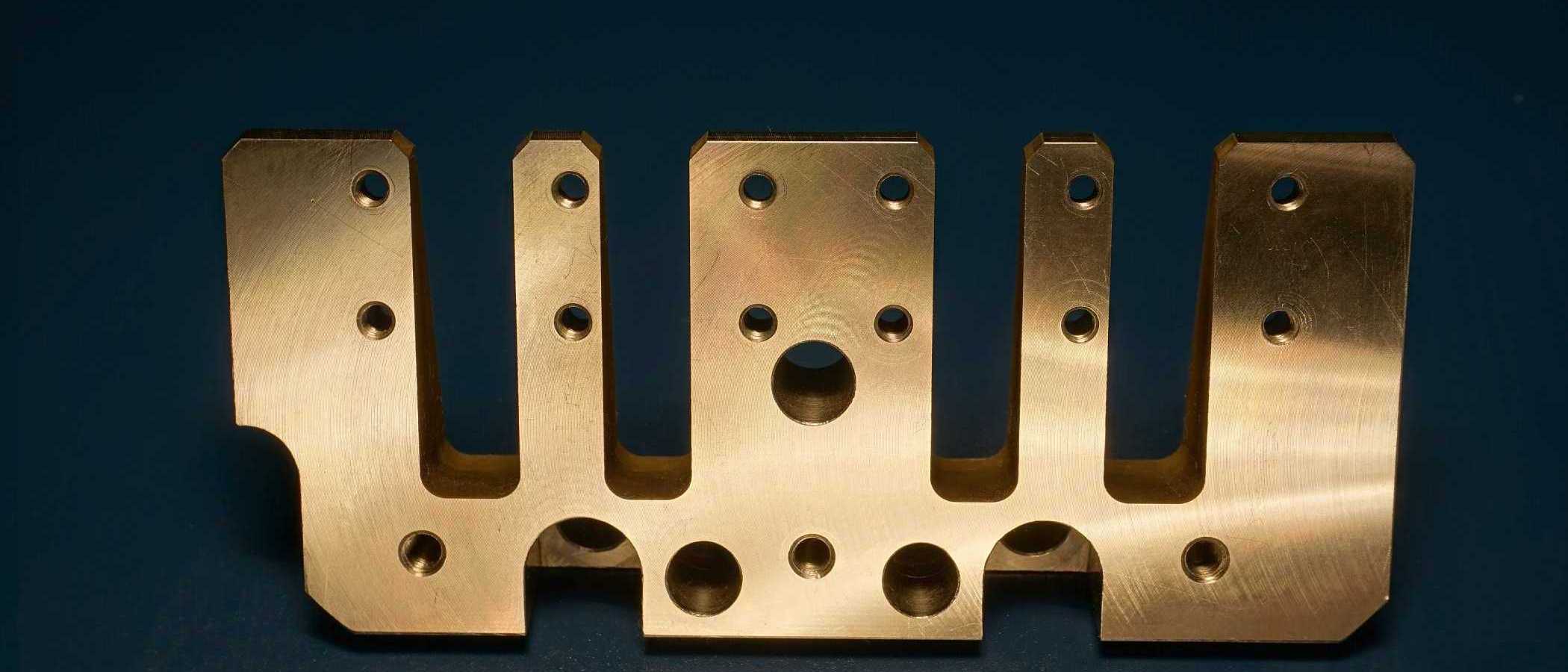

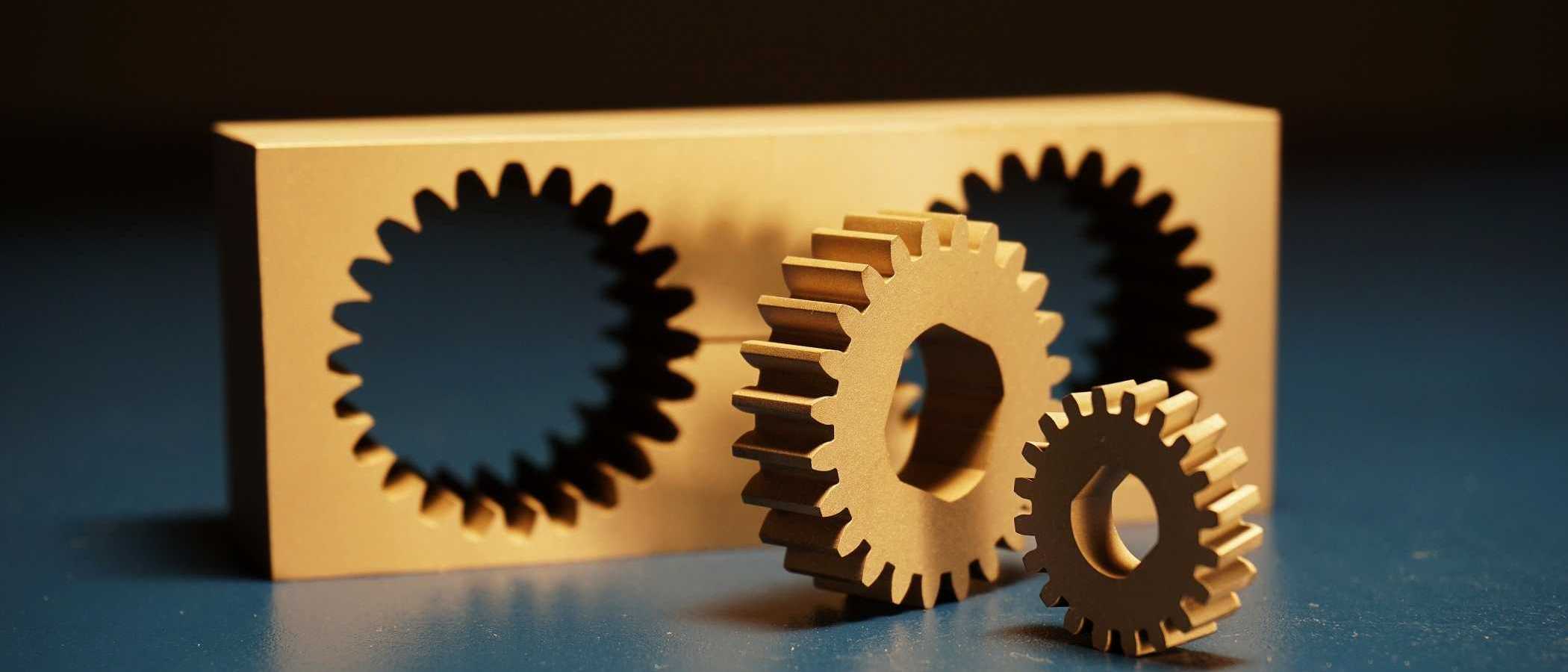

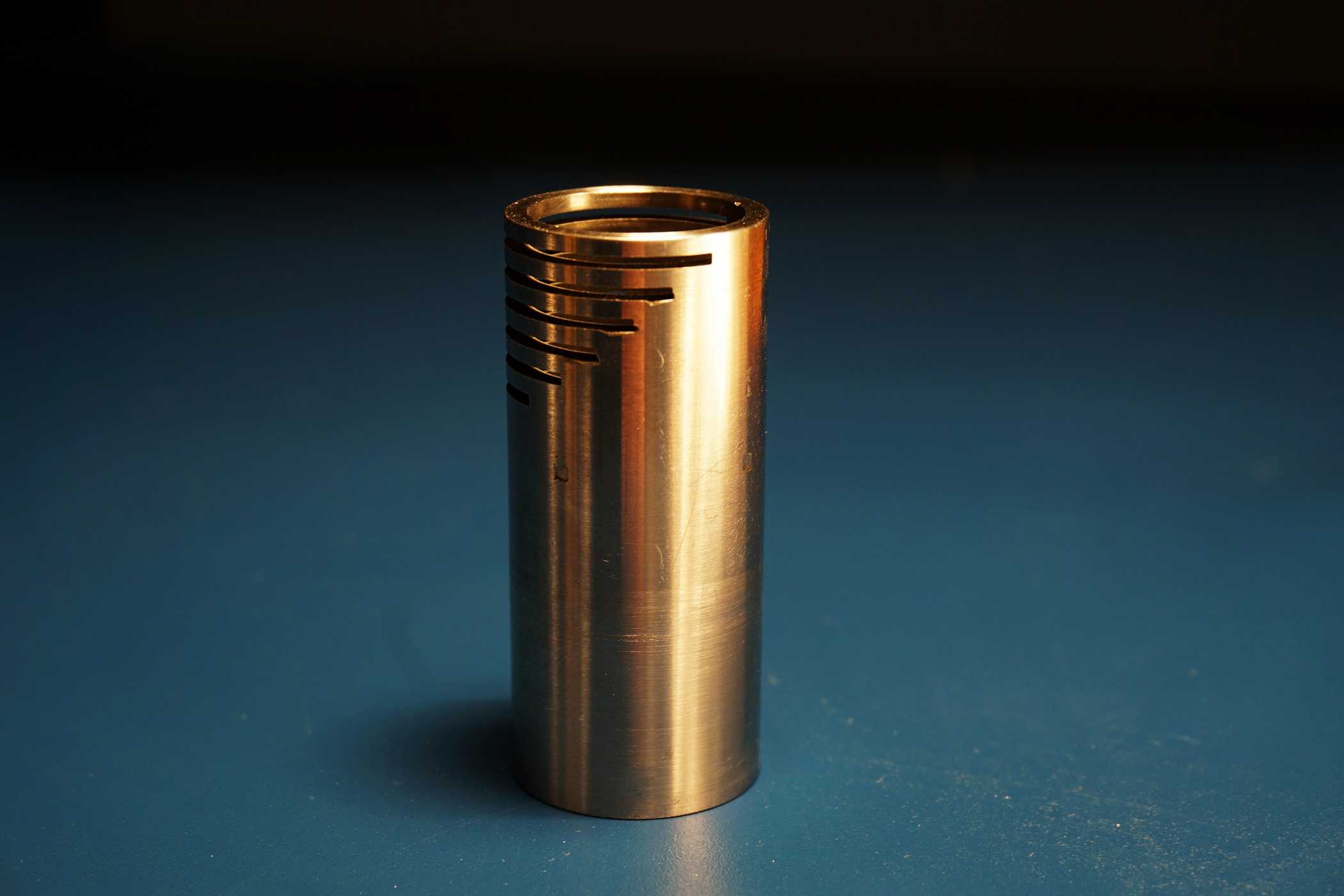

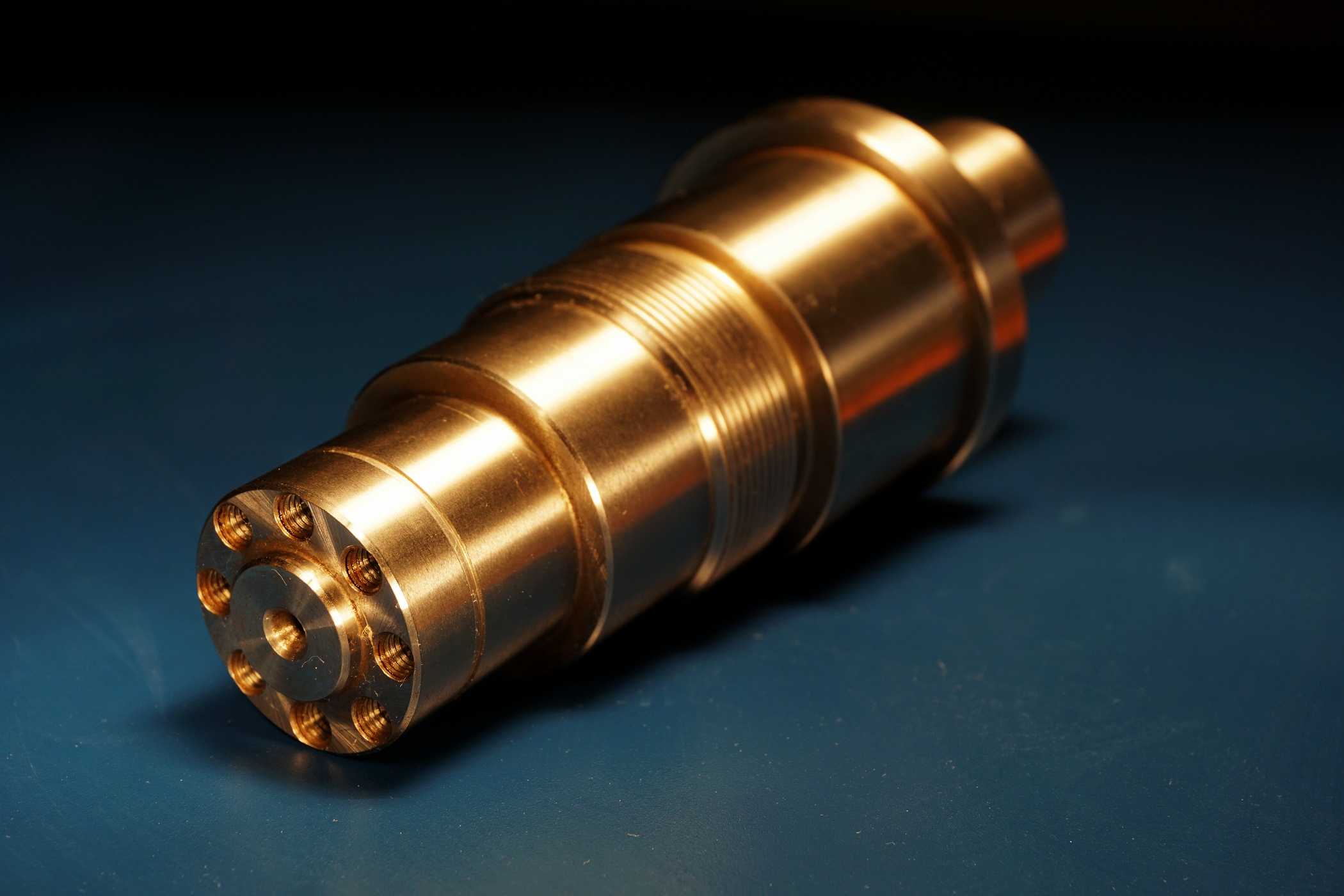

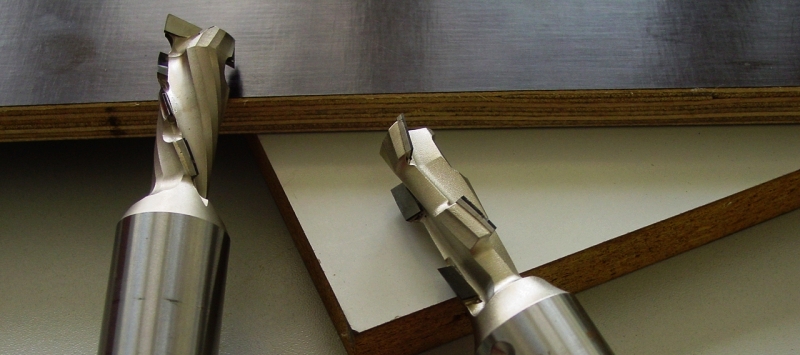

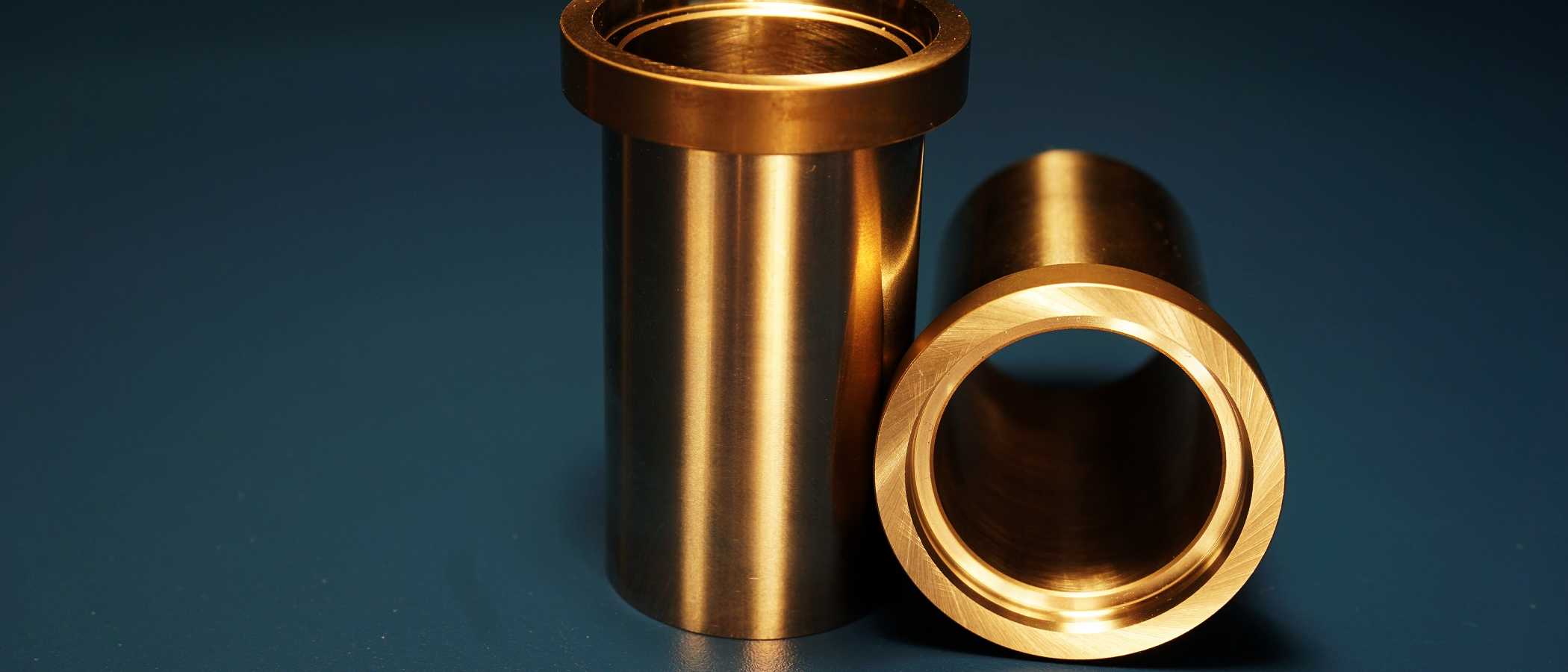

Bauteile und Werkzeuge

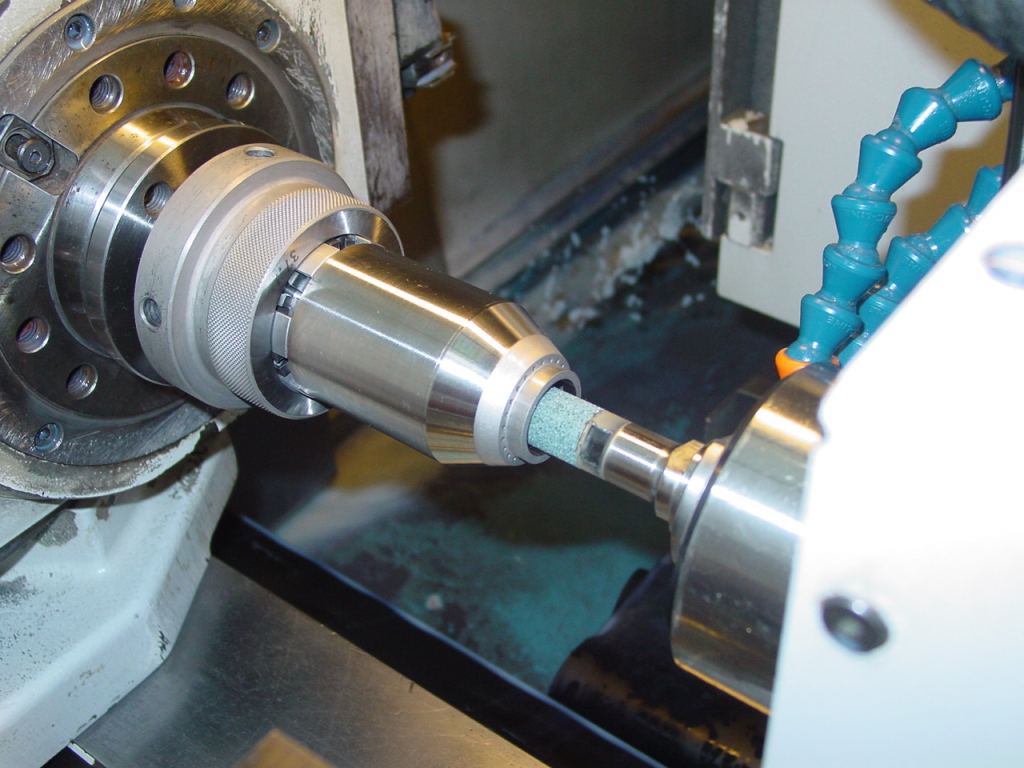

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Sonderwerkzeuge – Konstruktion und FertigungEngineering | – | – | – | – | VHM, HSS, PKD, HM, Cermet |

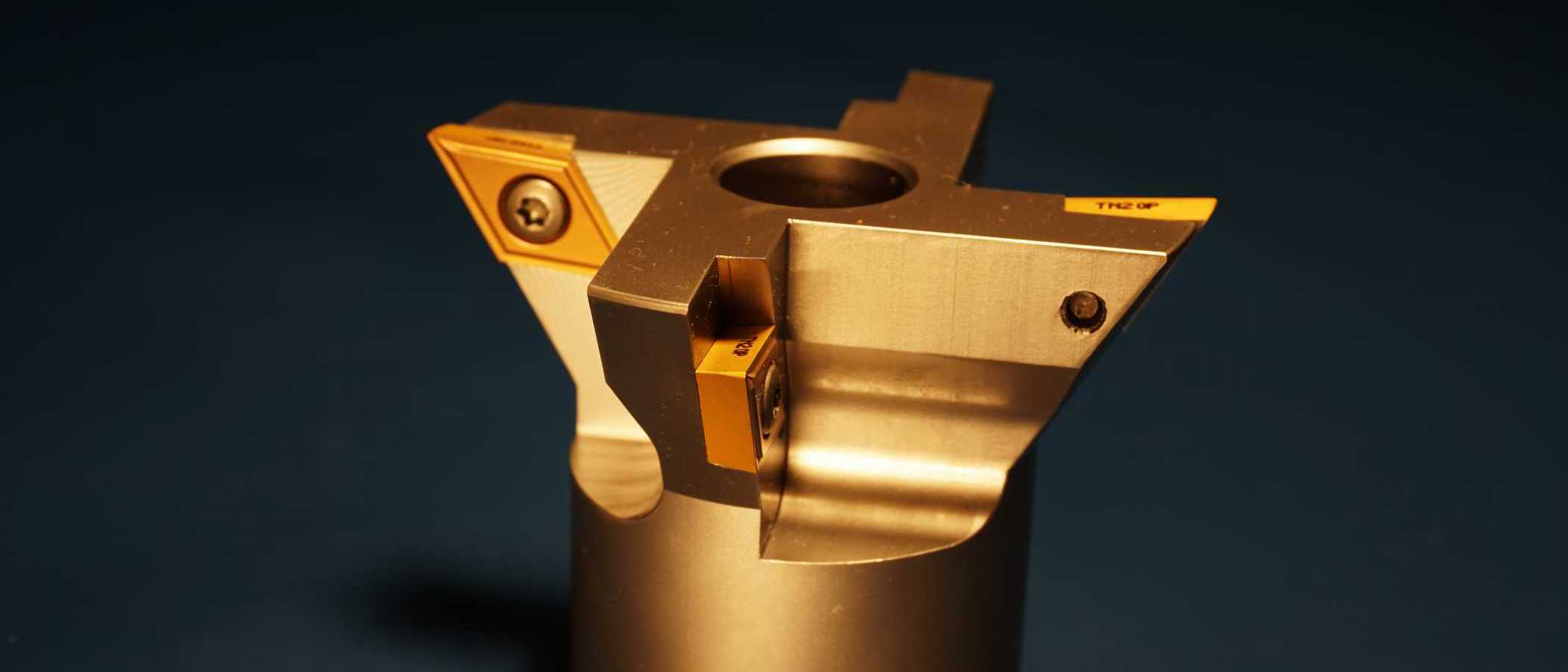

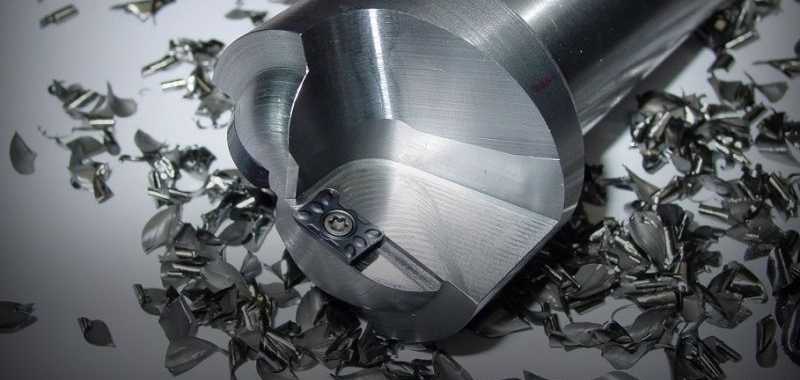

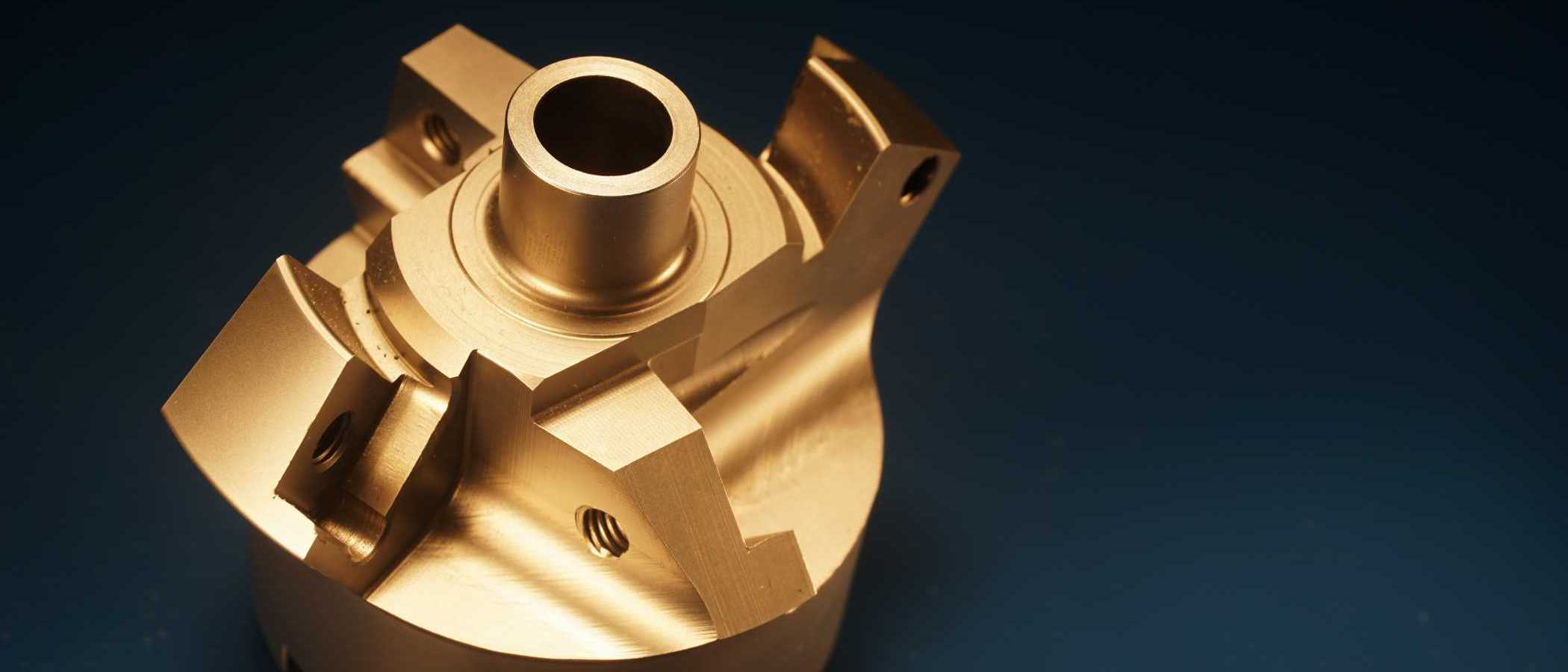

| Sondergrundkörper für ISO-WendeschneidplattenZerspanung | – | – | – | – | HM |

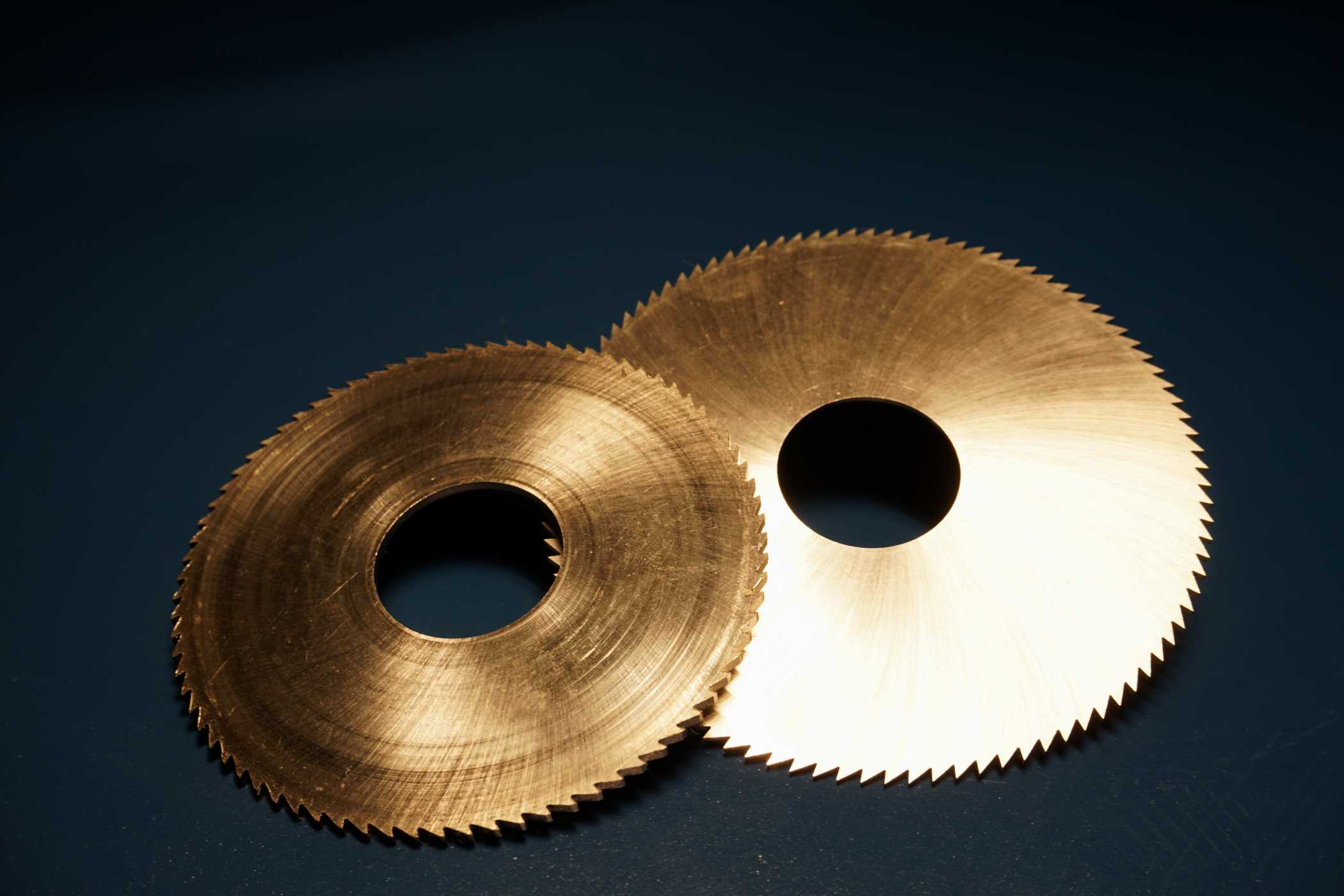

| Nachschleifen von Standard- und Sonderwerkzeugen (Metall-, Holz-, Kunststoff-Industrie)Oberfläche | – | – | – | – | VHM, HSS, Cermet, PKD, HM, CV |
| Werkzeugbeschichtung (AlCrN, Fire, AlTiN, TiAlN, TiAlCN, TiCN, TiN, Variantic, WS2, Balinit Alcrona)Oberfläche | – | – | – | – | VHM, HSS |
| FlachschleifenOberfläche | – | 600 mm × 250 mm × 400 mm | – | – | Stahl, Edelstahl, VHM, HSS, PKD, HM, Cermet |
| Lasergravur / LaserbeschriftenOberfläche | – | – | – | – | VHM, HSS, alle anderen Werkstoffe |
| Laserbearbeitung von Schneidkanten, Freiwinkeln und Spanleitstufen in PKD/CVD-WerkzeugenOberfläche | Schneidkantenradius bis 2 µm | – | – | – | PKD, CVD |
| InnenrundschleifenOberfläche | – | Durchmesser bis 200 mm | – | – | verschiedenste Werkstoffe |

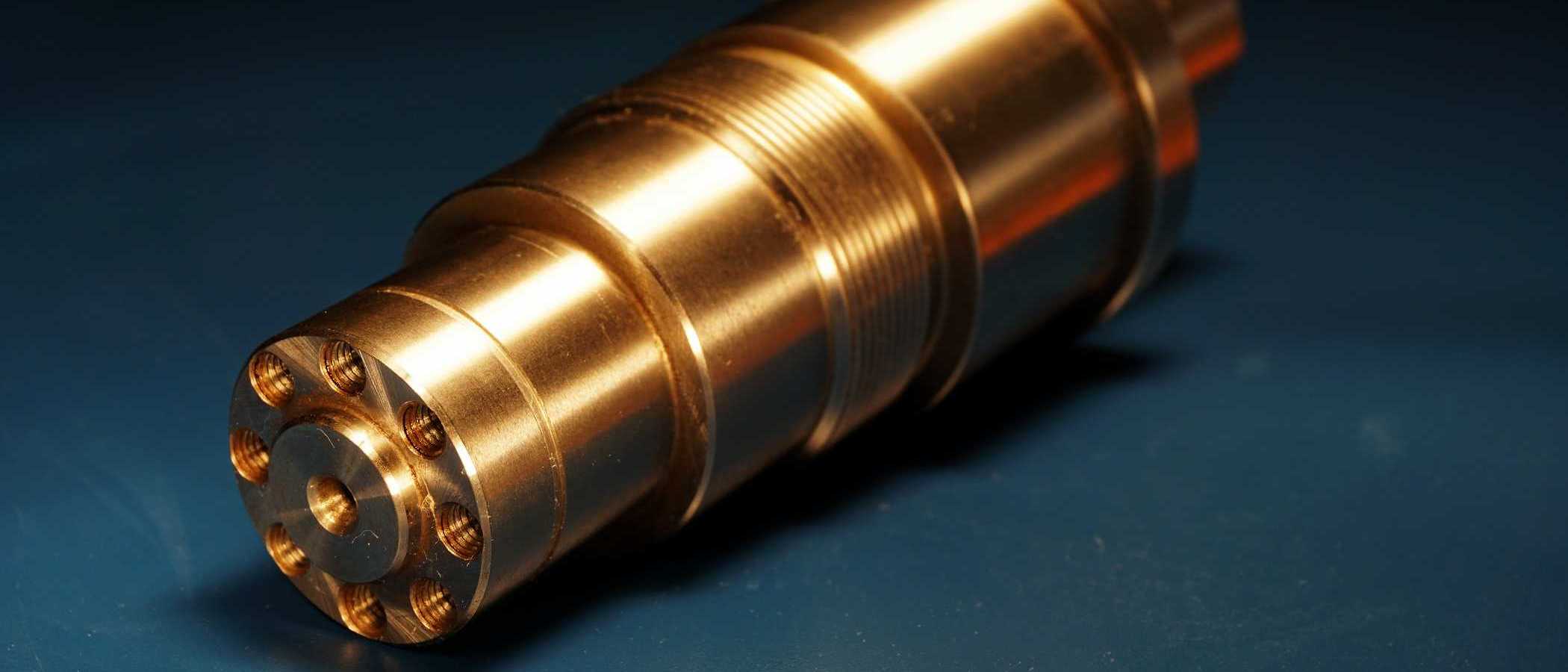

| Außenrundschleifen (CNC-gesteuert und manuell)Oberfläche | – | Spitzenweite 1.000 mm × Spitzenhöhe 175 mm | – | – | verschiedenste Werkstoffe |
| Spitzenlos-RundschleifenOberfläche | – | Durchmesser bis 30 mm | – | – | verschiedenste Werkstoffe |
| Honen (Kreuzschleifen)Oberfläche | – | Bohrungsdurchmesser 4 mm bis 70 mm | – | – | verschiedenste Werkstoffe |

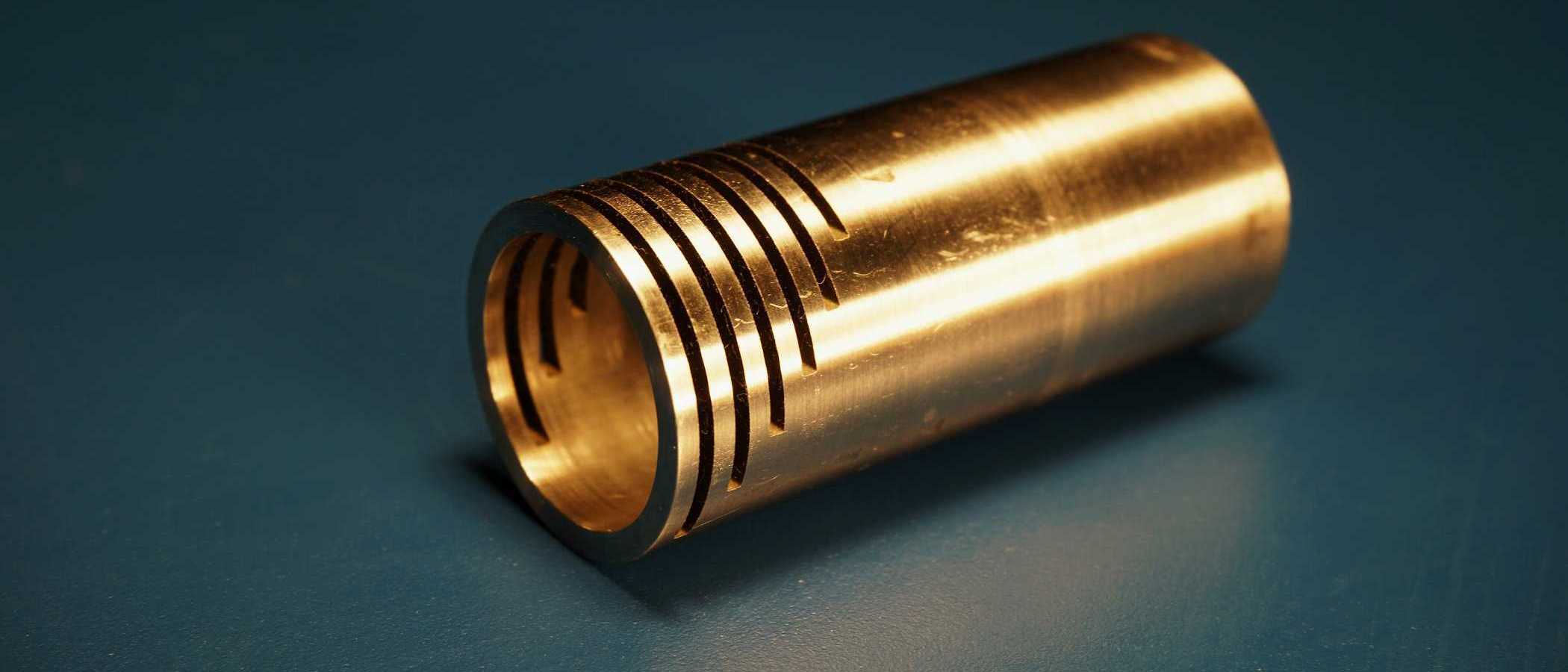

| DrahterodierenZerspanung | Genauigkeit im µm-Bereich; Positioniergenauigkeit < 0,5 ° · bis Radius 0,1 µm | 250 mm × 700 mm × 600 mm | – | Erstmuster und Serien | Alle elektrisch leitfähigen Materialien, Edelstahl, Titanlegierungen, Nickelbasislegierungen (Inconel), Hartmetall |
| SenkerodierenZerspanung | Genauigkeit im µm-Bereich · bis Radius 0,1 µm | 250 mm × 400 mm × 300 mm | – | – | Alle elektrisch leitfähigen Materialien, Edelstahl, Titanlegierungen, Nickelbasislegierungen (Inconel), Hartmetall |
| Bohrerodieren (Startlochbohrungen)Zerspanung | – | Startlochbohrungen bis 250 mm × 450 mm × 300 mm | – | – | unterschiedlichste Materialien, Edelstahl, Titanlegierungen, Nickelbasislegierungen (Inconel), Hartmetall |
| CNC-Drehen (Universal-Drehmaschine)Zerspanung | wenige Hundertstel Millimeter | 450 mm × Durchmesser bis 200 mm | – | kleine bis große Serien | Stahl, Edelstahl, hochwarmfester Stahl (Inconel), Nicht-Eisen-Metall, Aluminium, Titanlegierungen |
| Langdrehen (CNC)Zerspanung | besonders feine Toleranzen | 250 mm × Durchmesser bis 20 mm | – | Einzelteile und Kleinserien | Stahl, Edelstahl, Aluminium, hochwarmfester Stahl (Inconel), Titanlegierungen, Nicht-Eisen-Metalle |
| CNC-Fräsen (5-Achs-Fräsmaschine)Zerspanung | wenige Hundertstel Millimeter | 560 mm × 750 mm × 650 mm | – | Einzelteile, Prototypen, Kleinserien | Stahl, Edelstahl, Aluminium, hochwarmfester Stahl (Inconel), Titanlegierungen, Nicht-Eisen-Metalle |
| HärtenWärmebehandlung | – | – | – | – | – |
| Wuchten von WerkzeugenMontage | – | – | – | – | – |
| Einlöten von PKD-Zähnen auf WerkzeuggrundkörperFügen | – | – | – | – | PKD, Grundkörper (HM) |
| Mess- und Einstellkontrolle an Zoller MessgerätPrüfung | – | – | – | – | – |
| CAD/CAM-Fertigung (SolidWorks, SurfCam – 3D-Modelle in Maschinenprogramme)Engineering | – | – | – | – | – |
14 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Fräsmaschine | DMU 75 | – | 750 x 650 x 560 mm | – | Königs Wusterhausen |
| Universal-Drehmaschine | – | – | bis 200 x 450 mm | – | Königs Wusterhausen |
| Langdrehmaschine | – | – | bis 20 x 250 mm | – | Königs Wusterhausen |
| CNC-Werkzeugschleifmaschinen | – | – | – | – | Königs Wusterhausen |
| Fünf-Achs-Laser-Maschine | – | – | – | – | Königs Wusterhausen |
| Zoller Mess- und Einstellgerät | Zoller | – | – | – | Königs Wusterhausen |
| Laserbeschriftungsgerät | – | – | – | – | Königs Wusterhausen |
| Flachschleifmaschine | – | – | 600 mm x 250 mm x 400 mm | – | Königs Wusterhausen |
| Drahterodiermaschine | – | – | 700 x 600 x 250 mm | – | Königs Wusterhausen |
| Senkerodiermaschine | – | – | 400 x 300 x 250 mm | – | Königs Wusterhausen |
| Startlocherodiermaschine | – | – | 450 x 300 x 300 mm | – | Königs Wusterhausen |
| CNC-Rundschleifmaschinen | – | – | Spitzenhöhe 175 mm, Spitzenweite 1.000 mm | – | Königs Wusterhausen |
| Manuelle Rundschleifmaschinen | – | – | Spitzenhöhe 175 mm, Spitzenweite 1.000 mm | – | Königs Wusterhausen |
| Honmaschine | – | – | Bohrungsdurchmesser 4 mm bis 70 mm | – | Königs Wusterhausen |
Zusatzleistungen
Referenzkunden
Qualität
Die permanente Qualitätssicherung erfolgt nach DIN EN ISO 9001:2015 und wird regelmäßig auditiert und zertifiziert. Die Maßkontrolle der gefertigten Werkzeuge erfolgt an einem Zoller Mess- und Einstellgerät; dabei werden die Messergebnisse abgespeichert und sind jederzeit abrufbar.
| Nachweis | Königs Wusterhausen |
|---|---|
| ISO 9001:2015 |
Historie
- 1989
Firmengründung; Rundschleifen, Spitzenlos-Rundschleifen und Honen gehören seit der Gründung zu den Kernkompetenzen
- 2012
Erstmalige Zulassung des Qualitätsmanagementsystems nach ISO 9001 (Zertifikat QAS International)
- 2015
Investition in eine Fünf-Achs-Laser-Maschine für PKD/CVD-Schneidkantenbearbeitung
- 2016
Erneute ISO-Zertifizierung nach DIN EN ISO 9001:2008
- 2016

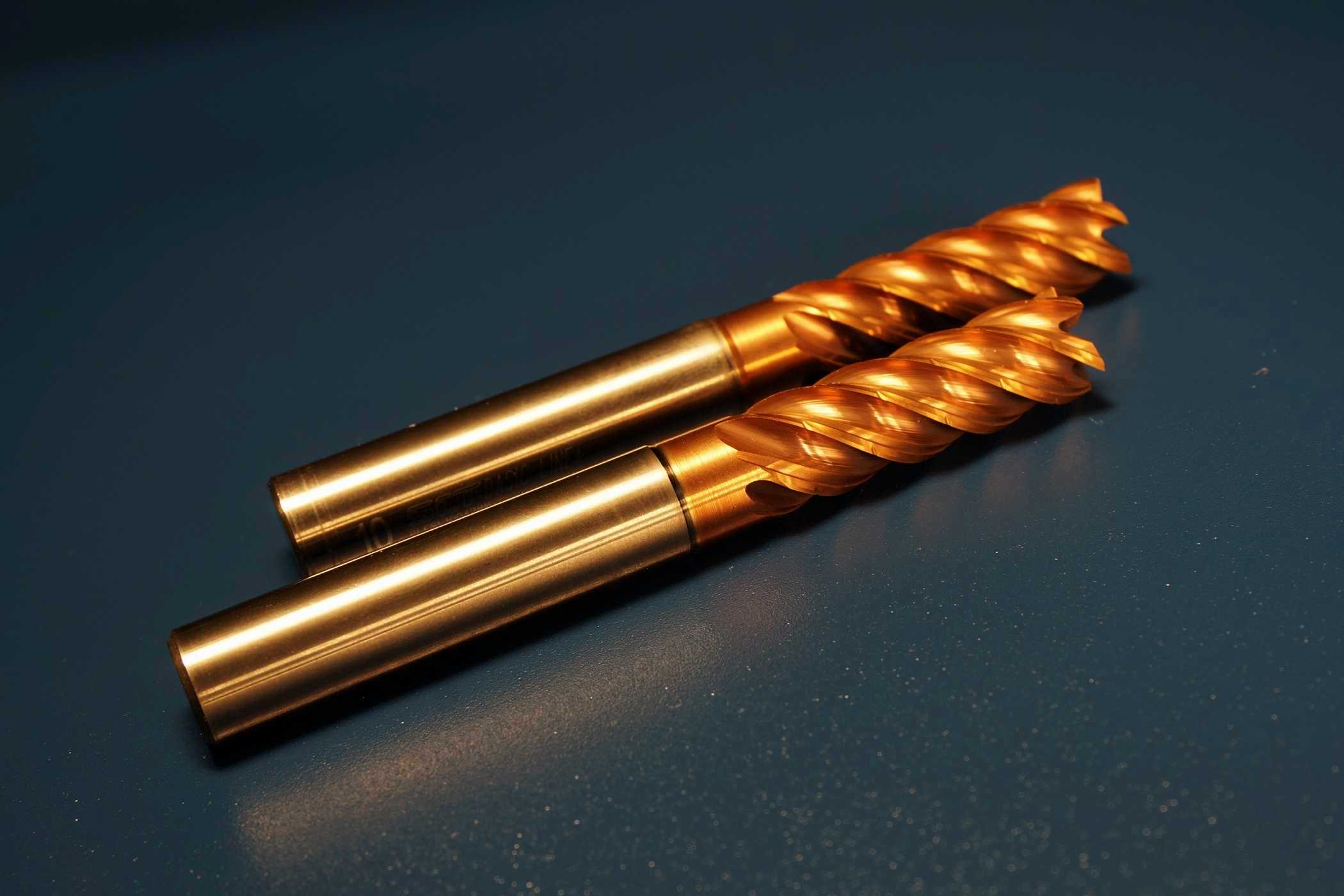

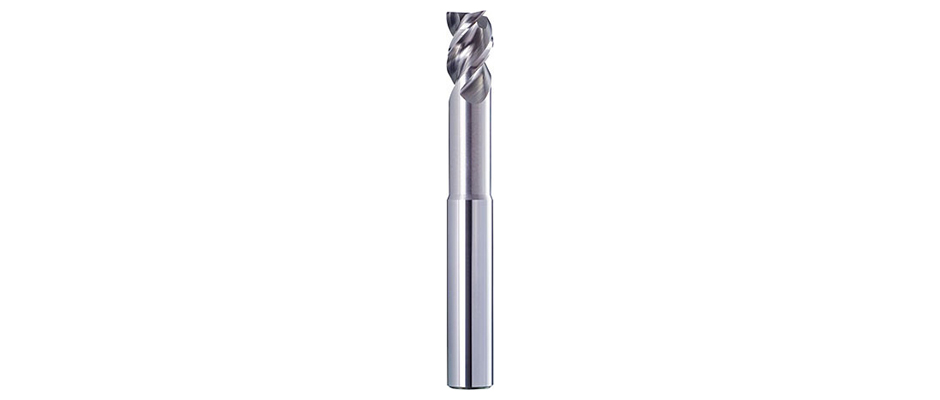

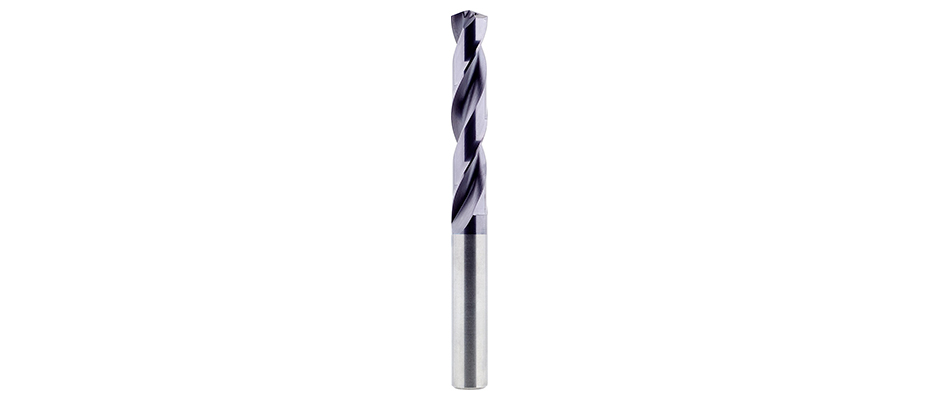

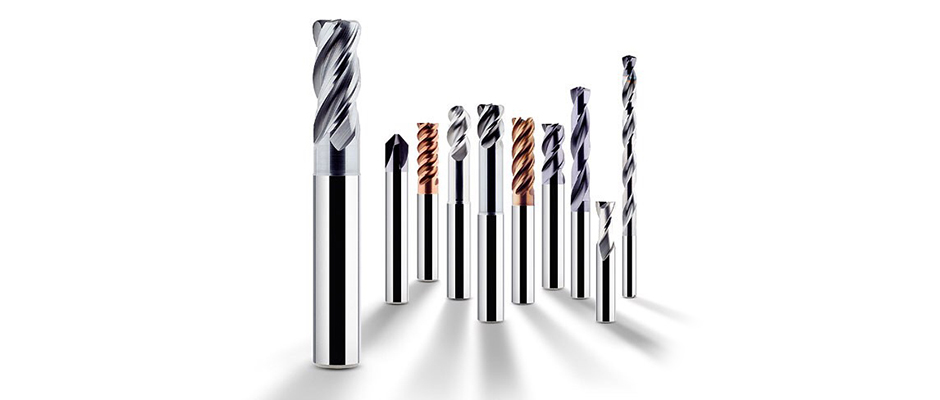

Start des Vertriebs von SCT-Standardwerkzeugen (SCT Tilburg B.V., Niederlande)
- 2017
Zertifizierung nach DIN EN ISO 9001:2015 für 2018
- 2023
Bestehendes ISO 9001:2015-Zertifikat (GM1447), gültig bis 01.09.2026
