Dachziegelentwicklung, Formenbau und CNC-Auftragsfertigung aus Stahl, Aluminium und Kunststoff – alles aus einer Hand.
Franz Banke GmbH
Am Sandberg 30, 84424 IsenNeu auf Amplifa
Formenbau und Auftragsfertigung seit 1978
Die Franz Banke GmbH fertigt seit 1978 Formen und Zubehörteile für die Dachziegelindustrie und bietet daneben Auftrags- bzw. Lohnfertigung für Teile aus Stahl, Edelstahl, Aluminium, Guss und Kunststoff an. Die Leistungen umfassen die komplette Dachziegelentwicklung vom Entwurf über die Konstruktion der Werkzeuge bis zur Fertigung und Endmontage, den Formenbau sowie CNC-Zerspanung auf 3- und 5-Achs-Bearbeitungszentren, Drehen, Drahterodieren, Flachschleifen, Schweißen, Strahlen und Kunststoffbearbeitung. Zur Entwicklung gehört auch das optische Digitalisieren vorhandener Ziegelkonturen mit einem Scanner samt 360°-Rundtisch, ergänzt durch taktile Messtechnik. Der Maschinenpark umfasst Bearbeitungszentren von Alzmetall, Heller, Deckel Maho, Haas, Kunzmann, WEMAS und Mikron sowie vier Drahterodiermaschinen. Kunden stammen aus der Dachziegel- und Ziegeleitechnik-Branche sowie aus dem allgemeinen Zulieferbereich. Das Unternehmen beschäftigt rund 45 Mitarbeiter an seinem Standort Isen in Oberbayern auf 2750 m² Nutzfläche.
- Standort
- Isen
- Verfahren
- CNC-Fräsen (3/5 Achs), Drahterodieren, Digitalisieren / optisches Scannen von Ziegelkonturen, Messtechnik / Qualitätskontrolle (taktiler Messarm, Portalmessmaschine), Formenbau für Dachziegelindustrie, Dachziegelentwicklung inkl. Konstruktion, Fertigung und Endmontage, Drehen, Flachschleifen
- Werkstoffe
- Stahl, Aluminium, Kunststoff, Edelstahl, Stahlguss, Aluminiumguss, Messing, Holz
- Zertifikate
- DIN ISO 9001:2015, ISO 9001
- Gegründet
- 1978
- Mitarbeiter
- 45
- Branchen
- Dachziegelindustrie, Formenbau, Zulieferfertigung, Zulieferfertigung Stahl/Aluminium/Kunststoff
- 01

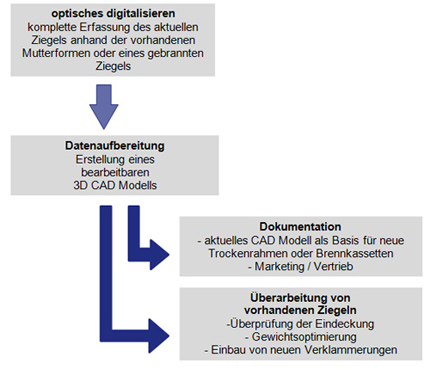

Entwurf / Digitalisieren (optischer Scanner, 360°-Rundtisch)
- 02
Konstruktion (VISI CAD, SolidWorks)
- 03
CAM-Programmierung (VISI CAM, SolidCAM)
- 04
CNC-Fräsen 3-/5-Achs, Drehen, Drahterodieren, Flachschleifen
- 05
Schweißen / Fügen
- 06
Strahlen und Oberflächenbehandlung
- 07
Endmontage
- 08
Qualitätskontrolle (Faro Messarm, Wenzel Portalmessmaschine)
Werkstoffe und Verfahren
Stahl
Hauptwerkstoff für Werkzeug- und Formenbau sowie Auftragsfertigung auf Fräs- und Drehmaschinen.
Aluminium
Bearbeitung auf 3- und 5-Achs-Bearbeitungszentren, auch als Aluminiumguss.
Edelstahl
Bearbeitung auf den Mikron-Fräszentren und beim Drehen.
Stahlguss / Aluminiumguss
Gusswerkstoffe für Formen und Bauteile, u. a. auf dem Alzmetall GS1000/5 gefertigt.
Messing
Werkstoff für historische Mutterformen, die optisch digitalisiert werden.
Kunststoff
Modellbau und Kunststoffbearbeitung mit Epoxidharz, Polyurethan, Polyester, PVC, Silikon, PTFE und PE.
Fertigungsstandort
Isen
DEHauptsitz mit Fertigung, Konstruktion und Verwaltung
- Losgröße
- Prototypen bis Serienfertigung
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Guss, Messing, Kunststoff
- Alzmetall GS1000/5 (5-Achs, 800×800×600 mm)
- Heller FP 6000
- Deckel Maho DMC 100 U P
- Haas EC400PP / EC500
- Kunzmann BA1100 / WF 4/3-310
- WEMAS VZP 1400
- Mikron VCE-/WF-Serie
- Haas ST20, Weiler Primus, GDW T200S, STAR SB-20E
- Charmilles Robofil 440cc / 290, Ona AF35, GF CUT300Sp (Drahterodieren)
- aba Flachschleifmaschine
- Faro 3D Messarm
- Wenzel LH 87 Portalmessmaschine
- Steinbichler optisches Digitalisiergerät
- Gläsner Sand-/Kugelstrahlanlage
- WIG/MIG/MAG-Schweißgeräte, Soyer Bolzenschweißgerät
Bauteile und Leistungen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Fräsen (3/5 Achs)Zerspanung | – | 800 mm × 600 mm | – | – | Stahl, Aluminium, Kunststoff |
| DrahterodierenZerspanung | – | 600 mm × 400 mm × 300 mm | – | – | – |
| Digitalisieren / optisches Scannen von ZiegelkonturenEngineering | ±0,02 mm | – | 150 kg | – | Messing |
| Messtechnik / Qualitätskontrolle (taktiler Messarm, Portalmessmaschine)Prüfung | – | – | – | – | – |
| Formenbau für DachziegelindustrieEngineering | – | – | – | – | – |
| Dachziegelentwicklung inkl. Konstruktion, Fertigung und EndmontageEngineering | – | – | – | – | – |
| DrehenZerspanung | – | – | – | – | Stahl, Edelstahl, Aluminium |
| FlachschleifenZerspanung | – | 1000 mm × 520 mm × 405 mm | – | – | – |
| Schweißen (WIG, MIG, MAG, Bolzenschweißen)Fügen | – | – | – | – | Stahl, Edelstahl, Aluminium |
| Trennen (Bandsäge, Kreissägen)Zerspanung | – | – | – | – | Aluminium, Holz, Kunststoff |
| Modellbau / KunststoffbearbeitungKunststoff | – | – | – | – | Epoxidharze, Polyurethan, Polyester, PVC, Silikone, Teflonfolien, PE |
| SandstrahlenOberfläche | – | – | – | – | – |
| KugelstrahlenOberfläche | – | – | – | – | – |
34 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CAD/CAM-System | VISI VISI CAD / VISI CAM | – | – | – | Isen |
| CAD-System | Dassault Systems SolidWorks | – | – | – | Isen |
| Optisches Digitalisiergerät | Steinbichler | 1 | 400mm x 400mm Bildfeld, Meßgenauigkeit ±0,02mm | – | Isen |
| 3D Messarm | Faro | 1 | 600mm x 1000mm, Meßgenauigkeit ±0,04mm | – | Isen |
| 3D Portalmessmaschine | Wenzel LH 87 | 1 | 550mm x 1000mm x 600mm, Meßgenauigkeit ±2μm | – | Isen |
| 5-Achs-Bearbeitungszentrum | Alzmetall GS1000/5 | – | 800mm x 800mm x 600mm, 18.000 min-1 | – | Isen |
| Bearbeitungszentrum | Heller FP 6000 | – | 1000mm x 1300mm x 1000mm | – | Isen |
| Bearbeitungszentrum | Deckel Maho DMC 100 U P | – | 1000mm x 1000mm x 1000mm | – | Isen |
| Bearbeitungszentrum | Haas EC400PP | – | 500mm x 500mm x 500mm | – | Isen |
| Bearbeitungszentrum | Haas EC500 | – | 800mm x 500mm x 700mm | – | Isen |
| Bearbeitungszentrum | Kunzmann BA1100 | – | 1100mm x 750mm x 650mm | – | Isen |
| Bearbeitungszentrum | WEMAS VZP 1400 | – | 1400mm x 1000mm x 600mm | – | Isen |
| Fräszentrum | Mikron / Haas VCE 1250 W | – | 1250mm x 660mm x 500mm | – | Isen |
| Fräszentrum | Mikron VCE 1000 W Pro | – | 1000mm x 660mm x 450mm | – | Isen |
| Fräszentrum | Mikron VCE 800 Pro | – | 800mm x 500mm x 540mm | – | Isen |
| Fräszentrum | Mikron VCE 600 | – | 600mm x 500mm x 540mm | – | Isen |
| Fräszentrum | Mikron / Haas VCE 750 | – | 760mm x 400mm x 500mm | – | Isen |
| Bearbeitungszentrum | Mikron WF 41 C | – | 600mm x 500mm x 450mm | – | Isen |
| Bearbeitungszentrum | Mikron WF 31 | – | 500mm x 500mm x 400mm | – | Isen |
| Bearbeitungszentrum | Kunzmann WF 4/3 - 310 | – | 400mm x 350mm x 400mm | – | Isen |
| Drehmaschine | Haas ST20 | – | max. D=260mm, 4000 min-1 | – | Isen |
| Drehmaschine | GDW T200S plusline | – | – | – | Isen |
| Drehmaschine | Weiler Primus | – | max D=160 | – | Isen |
| Stangendrehautomat | STAR SB-20E | – | max. D=20mm | – | Isen |
| Drahterodiermaschine | Charmilles Robofil 440cc | – | 550mm x 350mm x 400mm | – | Isen |
| Drahterodiermaschine | Charmilles Robofil 290 | – | 400mm x 250mm x 200mm | – | Isen |
| Drahterodiermaschine | Ona AF35 | – | 600mm x 400mm x 400mm | – | Isen |
| Drahterodiermaschine | GF CUT300Sp | – | 550mm x 350mm x 400mm | – | Isen |
| Flachschleifmaschine | aba | – | 1000mm x 520mm x 405mm | – | Isen |
| Bolzenschweißgerät | Soyer | – | 600mm x 400mm x 300mm, NC gesteuert | – | Isen |
| Bandsäge | – | – | – | – | Isen |
| Sandstrahlanlage | Gläsner | – | – | – | Isen |
| Kugelstrahlanlage | Gläsner | – | – | – | Isen |
| Trockenofen | – | – | – | – | Isen |
Zusatzleistungen
Qualitätsmanagement
Die Franz Banke GmbH ist seit 2006 nach DIN ISO 9001 zertifiziert; die Konformität mit ISO 9001:2015 wurde vom TÜV Rheinland mehrfach bestätigt. Die Qualität gefertigter Teile wird mit Faro Messarm, Wenzel Portalmessmaschine LH 87 (±2 µm) und einem optischen Digitalisiersystem geprüft.
| Nachweis | Isen |
|---|---|
| ISO 9001 |
Firmengeschichte
- 1978
Firmengründung; Fertigung von Formen und Zubehörteilen für die Dachziegelindustrie.
- 1999

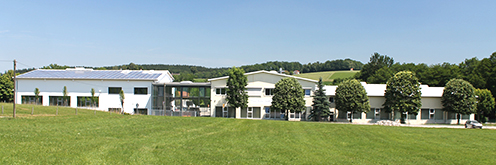

Bezug des Betriebsgebäudes Am Sandberg in Isen (rund 45 Mitarbeiter).
- 2004
Erweiterung um weitere Fertigungshallen.
- 2006
Erstzertifizierung nach DIN ISO 9001.
- 2011
Erweiterung auf 2750 m² Nutzfläche; Ersatz des Digitalisiersystems durch einen neuen Scanner mit 360°-Rundtisch.
- 2012
Bezug eines neuen Anbaus mit Drahterodiermaschinen (September).
- 2026
Angegebene Teilnahme an der Ceramitec 2026.
