Werkzeugbau und Erodiertechnik: Stanz- und Folgeverbundwerkzeuge, 3D-Fräsen, Laserabtragen und Messen in Görgeshausen
Friedtec GmbH & Co.KG
56412 Görgeshausen (Hauptsitz / Fertigung)Neu auf Amplifa
Über Friedtec
Die Friedtec GmbH & Co.KG ist ein Werkzeugbau- und Erodiertechnikunternehmen mit Sitz in Görgeshausen in Rheinland-Pfalz. Das Leistungsportfolio umfasst die Fertigung von Stanz- und Folgeverbundwerkzeugen, Lohnerodierarbeiten (Drahterodieren), 3D-Fräsen inklusive Hartbearbeitung von Stählen bis 63 HRC, Drehen, Flächenschleifen sowie Kleinserienfertigung und Vorrichtungsbau. Ergänzt wird das Angebot durch das Laserabtragsverfahren zur Herstellung von Prägewerkzeugen mit feinen Konturen, Laserbeschriftung, CAD/CAM-Konstruktion in Solidworks inklusive Biege- und Schrittabwicklung mit Logopress sowie Montage und Werkzeugprobieren auf einer Werkzeugprobierpresse. Die Prüfung erfolgt auf CNC- und optischen Messmaschinen mit Messbericht. Kunden kommen vor allem aus dem Werkzeugbau, insbesondere aus dem Bereich Stanz- und Prägewerkzeuge.
- Standort
- Görgeshausen
- Verfahren
- Fertigung von Stanzwerkzeugen, Folgeverbundwerkzeugen, Lohnerodierarbeiten, 3D Fräsen; Hartbearbeitung von Stählen bis 63HRC, Kleinserienfertigung, Vorrichtungsbau, Schleifen (Flächenschleifen, CBN), Laser Abtragsverfahren, Laserbeschriftung
- Werkstoffe
- Stähle (hart, bis 63HRC), Stähle (gehärtet, bis 63 HRC), Erodierbearbeitung (Drahterodieren), Laser Abtragsverfahren, CBN-Flächenschleifen, Laserbeschriftung
- Zertifikate
- Messbericht bei Werkzeugvermessung, CNC-Koordinatenmessmaschine, Optische Messmaschine, ISO 9001
- Branchen
- Werkzeugbau, Stanz- und Folgeverbundwerkzeuge, Prägewerkzeuge
- 01
CAD-Konstruktion (Solidworks, Logopress)
- 02
CAM-Programmierung
- 03
Fräsen (3D, 5-Achs)
- 04
Drehen
- 05
Erodieren (Draht)
- 06
Laserabtragen
- 07
Schleifen
- 08
Laserbeschriftung
- 09
Montage / Werkzeugprobieren
- 10
Messen mit Messbericht
Werkstoffe & Verfahren
Stähle (gehärtet, bis 63 HRC)
Werkzeugstähle für Stanz-, Folgeverbund- und Prägewerkzeuge, auch in gehärtetem Zustand fräs-, schleif- und laserbearbeitbar.
Erodierbearbeitung (Drahterodieren)
Trennen und Konturieren gehärteter Werkstoffe ohne mechanische Krafteinwirkung, u. a. auf Charmilles Robofil 440 und Cut30.
Laser Abtragsverfahren
Elektrodenloses Herstellen feinster Konturen bei Prägewerkzeugen mit Oberflächenrauheit von ca. Ra 0,8 direkt aus CAD-Daten.
CBN-Flächenschleifen

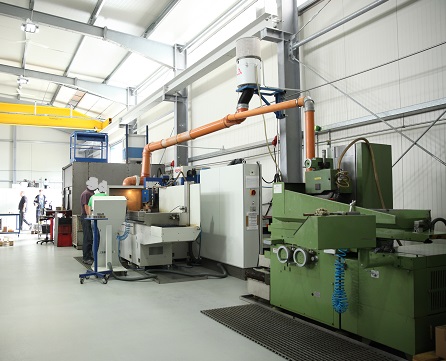

Schnelles Schleifen gehärteter Werkstücke auf Stöckel-Flächenschleifmaschinen.
Laserbeschriftung
Beschriftung von nahezu allen Materialien außer organischen Stoffen mit Zeichen und Logos.
Standorte
Görgeshausen
DEHauptsitz / Fertigung
- Stückgewicht / Größe
- bis 1500 kg (Drahterodieren), bis 1100 kg (Messen)
- Losgröße
- Kleinserien
- Werkstoffe
- Stähle bis 63 HRC
- Stöckel FL 12/60 Flächenschleifmaschine (1250×660 mm, 600 kg)
- Stöckel FX 60/30 Flächenschleifmaschine CBN (600×300 mm)

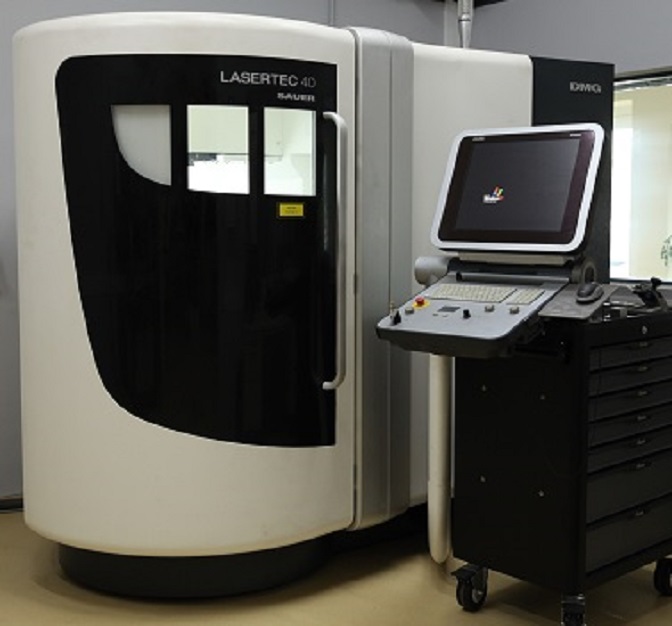

- DMG Lasertec 40 Laserabtrag (350×350×50 mm)
- Laserbeschriftungsgerät Raptor-FE (1000×1000×600 mm)

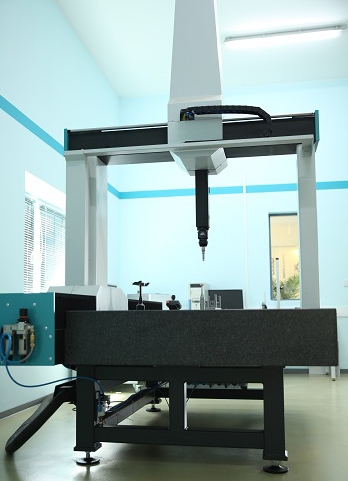

- Wenzel XOrbit CNC-Messmaschine (Verfahrweg 1500×800×700 mm)
- IMPEX Pro X2 optische Messmaschine
- DMG Microset Werkzeugvoreinstellgerät

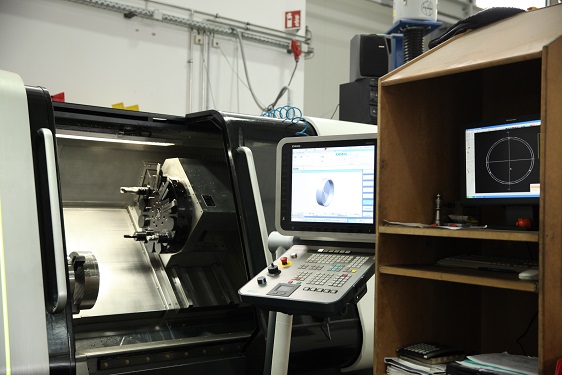

- DMG Neff 600 CNC-Drehmaschine (Ø 600 mm, Länge 950 mm)

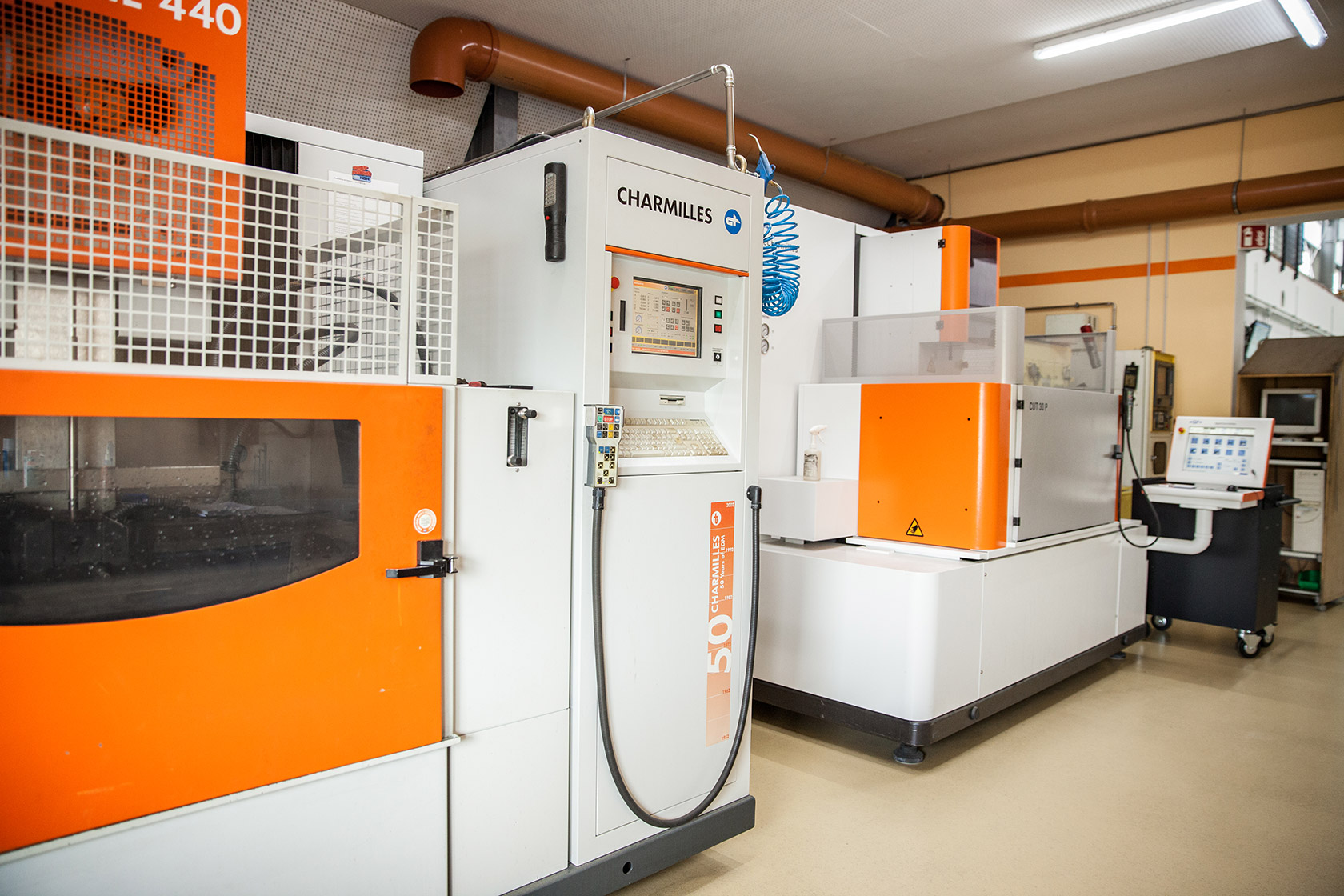

- Charmilles Robofil 440 Drahterodiermaschine
- Charmilles Robofil Cut30 Drahterodiermaschine
- Sahinler ATS 1020-150 Werkzeugprobierpresse

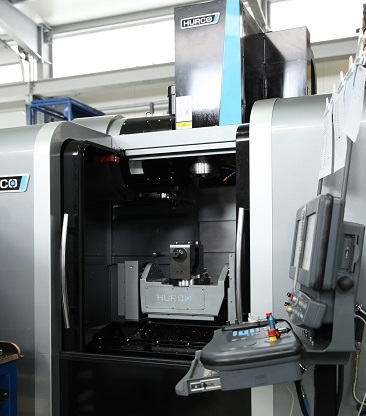

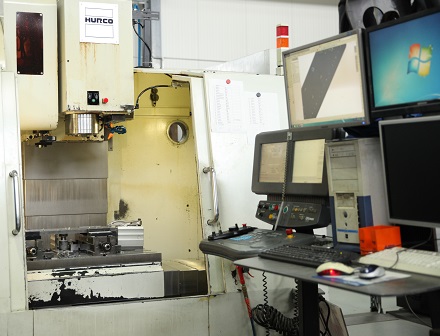

- HURCO VMX 30 Bearbeitungszentrum

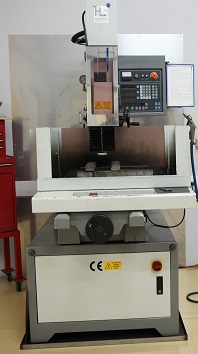

- Heun Startlochbohrmaschine S26
Bauteile & Leistungen

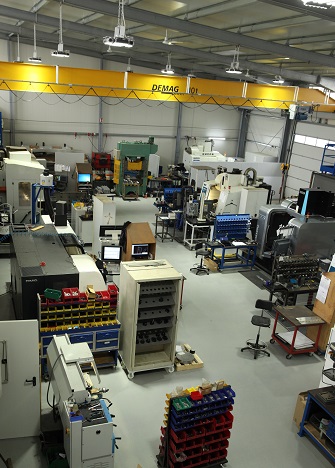

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Fertigung von Stanzwerkzeugen, FolgeverbundwerkzeugenWerkzeugbau/Engineering | – | – | – | – | – |
| LohnerodierarbeitenErodieren | – | – | – | – | – |
| 3D Fräsen; Hartbearbeitung von Stählen bis 63HRCZerspanung | – | – | – | – | Stähle bis 63HRC |
| KleinserienfertigungZerspanung | – | – | – | – | – |
| VorrichtungsbauMontage | – | – | – | – | – |
| Schleifen (Flächenschleifen, CBN)Zerspanung | – | 1250 mm × 660 mm | 600 kg | – | gehärtete Werkstücke |
| Laser AbtragsverfahrenAbtragen | ca. Ra 0.8 | 50 mm × 350 mm × 350 mm | 25 kg | – | – |
| LaserbeschriftungOberfläche | – | 600 mm × 1000 mm × 1000 mm | – | – | alle Materialien außer organische Stoffe |
| Messen (Werkzeugvermessung mit Messbericht)Prüfung | – | 1700 mm × 800 mm × 700 mm | 1100 kg | – | – |
| DrehenZerspanung | – | 950 mm × 600 mm | – | – | – |
| Erodieren (Drahterodieren)Erodieren | – | 400 mm × 1200 mm × 700 mm | 1500 kg | – | – |
| Montage / WerkzeugprobierenMontage | – | 800 mm × 1000 mm × 700 mm | – | – | – |
| CAD und CAM (3D-Konstruktion mit Solidworks, Logopress für Biege- und Schrittabwicklung)Engineering | – | – | – | – | – |
12 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Flächenschleifmaschine | Stöckel FL 12/60 | 1 | 1250mm x 660mm | – | Görgeshausen |
| Flächenschleifmaschine (CBN) | Stöckel FX 60/30 | 1 | 600mm x 300mm | – | Görgeshausen |
| Laser Abtragsmaschine | DMG Lasertec 40 | 1 | 350x350x50 mm | – | Görgeshausen |
| Laserbeschriftungsgerät | Raptor-FE | 1 | 1000mmx1000mmx600mm | – | Görgeshausen |
| CNC Messmaschine | Wenzel XOrbit | 1 | Verfahrwege 1500mmx800mmx700mm; max. Werkstück 1700mmx800mmx700mm | – | Görgeshausen |
| CNC optische Messmaschine | IMPEX Pro X2 | 1 | 600mmx600mmx60mm | – | Görgeshausen |
| Werkzeugvoreinstellgerät | DMG Microset | 1 | – | – | Görgeshausen |
| CNC-Drehmaschine | DMG Neff 600 | 1 | Drehdurchmesser 600mm, Drehlänge max. 950mm | – | Görgeshausen |
| Erodiermaschine (Drahterodieren) | Charmilles Robofil 440 | 1 | Werkstück 1200x700x400mm, Verfahrwege 550x350x400mm, Draht 0,25–0,3 mm | – | Görgeshausen |
| Erodiermaschine (Drahterodieren) | Charmilles Robofil Cut30 | 1 | 1200x700x400 mm | – | Görgeshausen |
| Werkzeugprobierpresse | Sahinler ATS 1020-150 | 1 | max. Werkzeugabmessungen 1000x700x800 mm | – | Görgeshausen |
| Fräsmaschine / Bearbeitungszentrum | HURCO VMX 30 | 1 | – | – | Görgeshausen |
Zusatzleistungen
Qualität
Werkstücke und Werkzeuge werden auf CNC-Messmaschinen (Wenzel XOrbit, Verfahrwege 1500×800×700 mm) und einer optischen Messmaschine (IMPEX Pro X2) vermessen; die Vermessung erfolgt mit Messbericht. Ein Werkzeugvoreinstellgerät (DMG Microset) unterstützt die werkzeugseitige Qualitätsicherung.
| Nachweis | Görgeshausen |
|---|---|
| Messbericht bei Werkzeugvermessung | |
| CNC-Koordinatenmessmaschine | |
| Optische Messmaschine | |
| ISO 9001 |
Historie
- 2014
Website/Präsenz mit Logo nachweisbar (Bild-Upload 2014)
