Zerspanung, Großteilbearbeitung, Erodieren und Crimpwerkzeuge aus Lauterhofen
Geitner Tool Components GmbH
LauterhofenNeu auf Amplifa
Über uns
Die Geitner Tool Components GmbH mit Sitz in Lauterhofen ist ein Zulieferer von Präzisionsbauteilen, Baugruppen und Crimpwerkzeugen. Auf einer Produktionsfläche von rund 5.000 m² fertigt das Unternehmen per CNC-Drehen, CNC-Fräsen inklusive 5-Achs-Bearbeitung, Draht- und Senkerodieren sowie Profil- und Flachschleifen. Ein breit gefächertter, laufend erneuerter Maschinenpark ermöglicht sowohl Klein- und Serienteile als auch die Großteilbearbeitung bis zu einem Schwingdurchmesser von 2.700 mm bzw. Portalfräsbearbeitung bis 6.500 mm X-Achse. Verarbeitet werden Edelstähle (V2A/V4A), Werkzeugstähle, Hartmetall, Buntmetalle wie Messing, Aluminium und Rotguss, Kunststoffe sowie schwerzerspanbare Werkstoffe wie Hastelloy C4; Zuschnitte aus Brenn-, Wasserstrahl-, Plasma- und Sägetechnik werden zusätzlich geliefert. Schwerpunkte sind neben der Lohnzerspanung Crimpwerkzeuge mit Feineinstellung der Crimphöhe auf 0,015 mm sowie Verschleißteile und Sonderwerkzeuge. Das QM-System ist seit 2012 nach ISO 9001:2015 (TÜV Rheinland) zertifiziert.
- Standort
- Lauterhofen
- Verfahren
- CNC-Drehen (Fräs-Drehzentren, Komplettbearbeitung), CNC-Fräsen (vertikal/horizontal, 5-Achs), Kunststofffräsen, Drahterodieren, Senkerodieren, Profilschleifen, Flachschleifen, Großteilbearbeitung (Karusselldrehen bis Ø2700 mm, Portalfräsen bis X 6500 mm)
- Werkstoffe
- V2A, V4A, Hastelloy C4, Werkzeugstähle, Hartmetall, Messing, Aluminium, Rotguss
- Zertifikate
- ISO 9001:2015, ISO 9001
- Branchen
- Antriebstechnik, Lebensmittel, Automobil, Chemie, Maschinenbau, Wälzlager
- 01
Zuschnittlieferung (Brenn-, Wasserstrahl-, Plasma- und Sägezuschnitte)
- 02
CNC-Drehen und Frä-Drehbearbeitung
- 03
CNC-Fräsen inkl. 5-Achs-Bearbeitung und Großteilbearbeitung
- 04
Draht- und Senkerodieren
- 05
Profil- und Flachschleifen
- 06
Qualitätsprüfung
- 07
Oberflächen- und Wärmebehandlung (Partnerbetriebe)
Werkstoffe und Verfahren
V2A
Rostfreier Edelstahl für Präzisionsbauteile und Baugruppen.
V4A
Säurebeständiger Edelstahl, u. a. für die Lebensmittel- und Chemieindustrie.
Hastelloy C4
Schwerzerspanbarer Werkstoff für korrosiv beanspruchte Anwendungen.
Werkzeugstähle
Grundmaterial für Werkzeuge, Crimpwerkzeuge und Verschleißteile.
Hartmetall
Für hochverschleißfeste Werkzeuge und erodierte/schleifbare Bauteile.
Messing
Buntmetall für zerspante Präzisionsbauteile.
Aluminium
Leichtmetall für Fräs- und Drehbearbeitung.
Rotguss
Kupferlegierung für zerspante Bauteile.
Kunststoffe
Fräsbar auf der Kunststofffräsmaschine bis 3.000 × 2.000 mm.
Standorte
Lauterhofen
DEFertigung und Verwaltung (Hauptsitz)
- Stückgewicht / Größe
- Großteile bis Ø 2.700 mm (Karusselldrehen); Portalfräsen
- Werkstoffe
- Edelstahl, Werkzeugstähle, Hartmetall, Messing, Aluminium, Rotguss, Kunststoffe

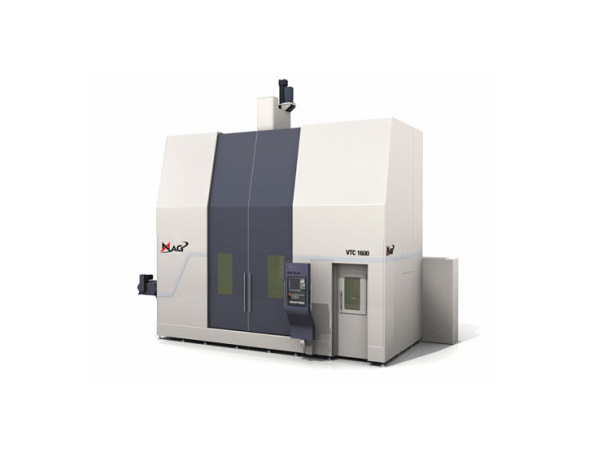

- Karusselldrehmaschine Gidding & Lewis VTC 2000 (Schwingdurchmesser 2.700 mm)

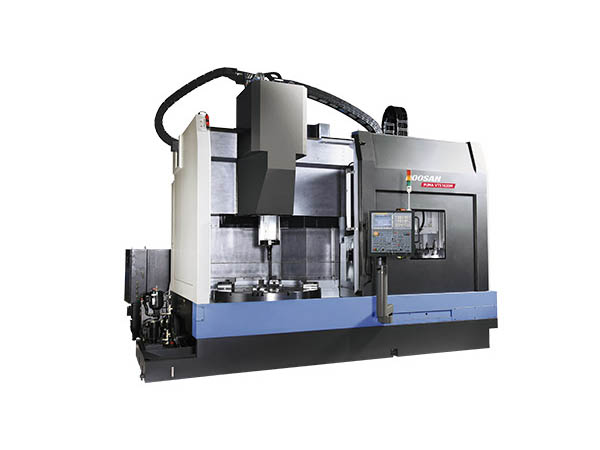

- Karusselldrehmaschine Doosan VTS 1620 M
- Portalfräsmaschine Correa FOX M-65 (X 6.500 mm)

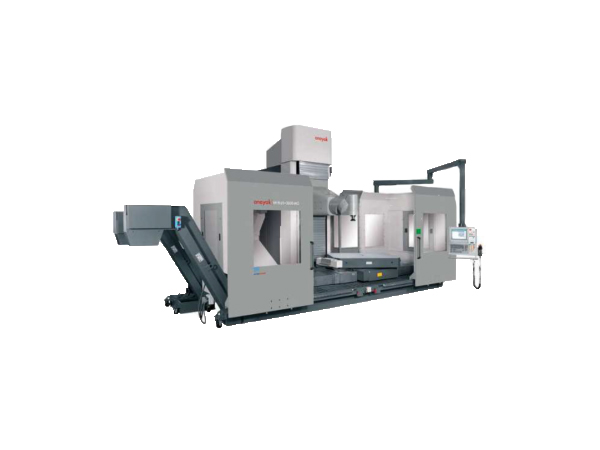

- Hochleistungsbettfräsmaschinen Anayak Performer 3000 MG8 und VH Plus 4000 MG
- Fräs-/Drehmaschine SHW UniSpeed 6T (X 6.000 mm)
- Fräs-Drehzentren Mori Seiki NT4250 DCG (3 Stück)
- 5-Achsen-Bearbeitungszentren Mori Seiki NMV5000, DMG Mori NMV 3000 DCG, Matsuura MX 520, OKK VP600
- Horizontales Bearbeitungszentrum Mori Seiki NH4000 DCG
- Drahterodiersysteme Mitsubishi (u. a. MV 2400S, 1.500 kg) und Sodick AQ 535L
- Senkerodiermaschinen Sodick AG40L LN2, Exeron EDM 310
- Profilschleifmaschinen Jung J 525 und JA 500, Flachschleifmaschine Geibel und Hotz
- Kunststofffräsmaschine Portatec Basic IV (3.000 × 2.000 mm)

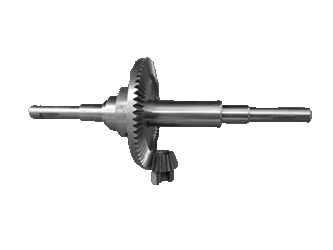

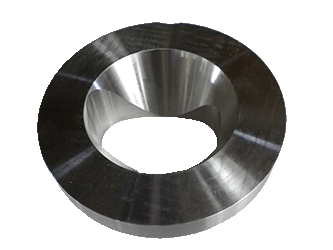

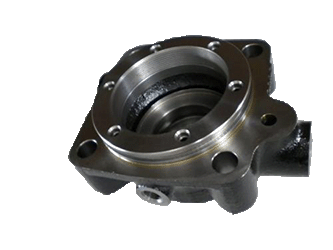

Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Drehen (Fräs-Drehzentren, Komplettbearbeitung)Zerspanung | – | – | – | – | Edelstahl, Werkzeugstähle, Hartmetall, Messing, Aluminium, Rotguss, Kunststoffe |
| CNC-Fräsen (vertikal/horizontal, 5-Achs)Zerspanung | – | – | – | – | Edelstahl, Werkzeugstähle, Hartmetall, Messing, Aluminium, Rotguss, Kunststoffe |
| KunststofffräsenKunststoff | – | 3000 mm × 2000 mm × 90 mm | – | – | Kunststoffe |
| DrahterodierenZerspanung | – | – | – | – | Werkzeugstähle, Hartmetall |
| SenkerodierenZerspanung | – | – | – | – | Werkzeugstähle, Hartmetall |
| ProfilschleifenZerspanung | – | 600 mm × 200 mm × 400 mm | – | – | Werkzeugstähle, Hartmetall |
| FlachschleifenZerspanung | – | 600 mm × 350 mm × 300 mm | – | – | Werkzeugstähle, Hartmetall |
| Großteilbearbeitung (Karusselldrehen bis Ø2700 mm, Portalfräsen bis X 6500 mm)Zerspanung | – | 6500 mm | – | – | Edelstahl, Werkzeugstähle, Messing, Aluminium, Rotguss |

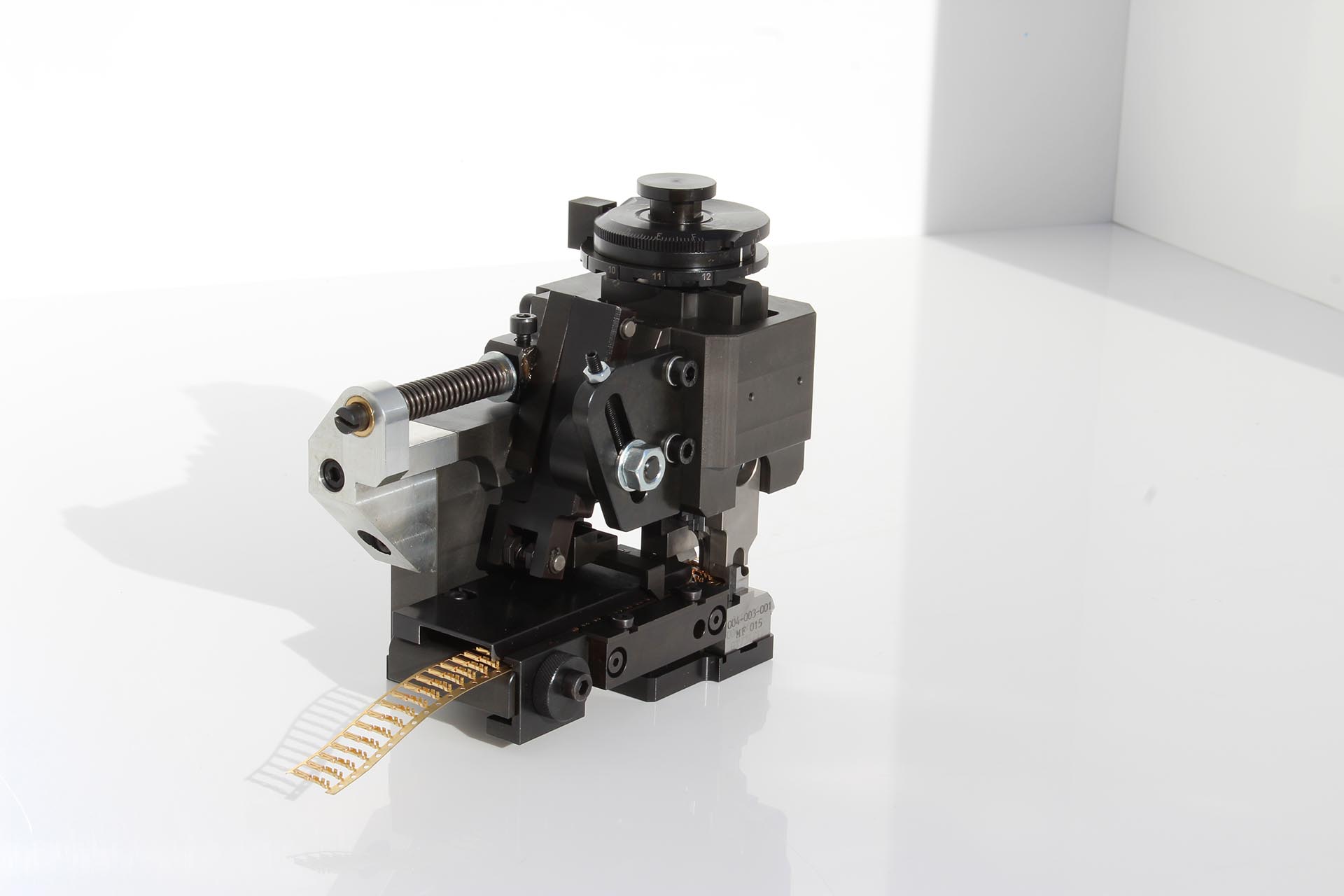

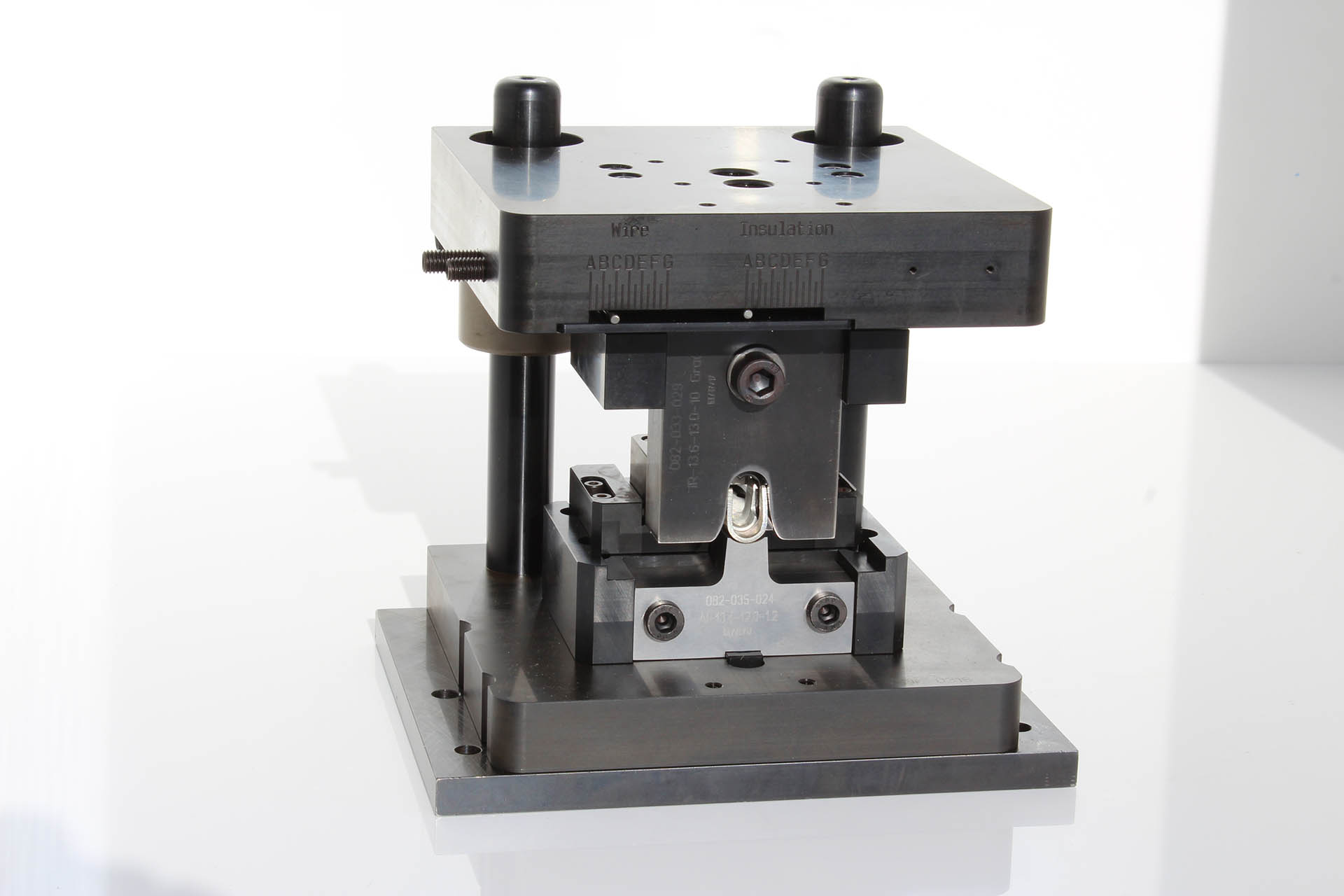

| Herstellung von Crimpwerkzeugen (Crimpgesenke, Isocrimper, Drahtcrimper, Ambosse, Messer,Werkzeugbau | 0,015 mm (Crimphöhe) | – | – | – | Werkzeugstähle, Hartmetall |
| Herstellung von Präzisionsbauteilen und BaugruppenZerspanung | – | – | – | – | V2A (z.B. 1.4301), V4A (z.B. 1.4571), Hastelloy C4, Werkzeugstähle, Hartmetall, Messing, Aluminium, Rotguss, Kunststoffe |
| Zulieferung von Brenn-, Wasserstrahl-, Plasma- und SägezuschnittenZerspanung | – | – | – | – | Edelstahl, Werkzeugstähle, Messing, Aluminium, Rotguss |
| Oberflächen- und Wärmebehandlung (über Partnerbetriebe)Oberfläche | – | – | – | – | – |
| Qualitätsprüfung (Abzugsmessung, Schliffbildauswertung, Maschinenfähigkeitsuntersuchung QS-STAT)Prüfung | – | – | – | – | – |
40 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Karusselldrehmaschine | Gidding & Lewis VTC 2000 | 1 | Schwingdurchmesser 2700 mm, X ±1410 mm, Z 1250 (1750) mm, 2 Stößel, Winkelkopf | – | Lauterhofen |
| Portalfräsmaschine | Correa FOX M-65 | 1 | X 6500 mm, Y 3750 mm, Z 1500 mm, Ständerabstand 3250 mm, Universalfräskopf | – | Lauterhofen |
| Hochleistungsbettfräsmaschine | Anayak Performer 3000 - MG8 | 1 | X 3000 mm, Y 1250 mm, Z 1100 mm, Rundtakttisch Ø2000 mm, A-/B-Achse je 0,02° positionierbar | – | Lauterhofen |
| Hochleistungsbettfräsmaschine | Anayak VH Plus 4000 - MG | 1 | X 4000 mm, Y 1700 mm, Z 1500 mm, Rundtakttisch, A-/B-Achse, 28 kW | – | Lauterhofen |
| Karusselldrehmaschine | Doosan VTS 1620 M | 1 | Schwingdurchmesser 2000 mm, Teilehöhe 1556 mm, X -127/+1600 mm, Z 960 mm | – | Lauterhofen |
| 2-Achsen-CNC-Drehmaschine | Doosan V850 M | 1 | Drehdurchmesser 800 mm, Z 900 mm | – | Lauterhofen |
| Fräs-/Drehmaschine | SHW UniSpeed 6T | 1 | X 6000 mm, Y 1600 mm, Z 1300 mm, A-Achse 180°, C-Achse 360° | – | Lauterhofen |
| Horizontales Bearbeitungszentrum | Mori Seiki NH4000 DCG | 1 | X 560 mm, Y 560 mm, Z 630 mm, Palette 400x400 mm, 400 kg, 14000 min-1, 40 Werkzeuge | – | Lauterhofen |
| 5-Achsen-Bearbeitungszentrum | Mori Seiki NMV5000 | 1 | X 730 mm, Y 510 mm, Z 510 mm, Tisch Ø500 mm | – | Lauterhofen |
| Vertikales Bearbeitungszentrum | Mori Seiki MV 40 | 1 | X 560 mm, Y 410 mm, Z 460 mm, 8000 min-1 | – | Lauterhofen |
| CNC-Fräszentrum | Mori Seiki SV 500 40 | 2 | X 1020 mm, Y 510 mm, Z 510 mm, 20000 min-1, 30-fach Werkzeugwechsler | – | Lauterhofen |
| Vertikales CNC-Bearbeitungszentrum | Mori Seiki TV 30 | 1 | X 420 mm, Y 300 mm, Z 250 mm | – | Lauterhofen |
| 5-Achs-CNC-Fräszentrum | OKK VP600 | 1 | X 1120 mm, Y 610 mm, Z 460 mm, A-Achse -16°/+106°, Aufspannfläche 630x630 mm | – | Lauterhofen |
| Vertikales CNC-Bearbeitungszentrum | Mori Seiki Dura Vertical 635 eco | 1 | X 635 mm, Y 510 mm, Z 460 mm | – | Lauterhofen |
| Vertikales CNC-Bearbeitungszentrum | Mori Seiki NV 5000 | 1 | X 800 mm, Y 510 mm, Z 510 mm | – | Lauterhofen |
| Kunststofffräsmaschine | Portatec Basic IV | 1 | Bearbeitungsfläche 3000x2000 mm, Durchlasshöhe 90 mm, 1500-32000 U/min, HSK-E 40, 36 Magazinplätze | – | Lauterhofen |
| 5-Achsen-Vertikal-Bearbeitungszentrum | DMG Mori NMV 3000 DCG | 1 | Tisch Ø350 mm, Werkstückhöhe 300 mm, X/Y 50 m/min, Z 40 m/min | – | Lauterhofen |
| 5-Achsen-Vertikal-Bearbeitungszentrum | Matsuura MX 520 | 1 | 40-12000 U/min, Verfahrgeschwindigkeiten X/Y/Z max. 40 m/min | – | Lauterhofen |
| Fräs-Drehzentrum | Mori Seiki NT4250 DCG | 3 | Drehdurchmesser 660 mm, Drehlänge 1542 mm, Stange 80 mm, X 750 mm, Y 420 mm, Frässpindel 12000 min-1 | – | Lauterhofen |
| CNC-Drehmaschine | Doosan Puma 3100 LM | 1 | Drehdurchmesser 420 mm, Drehlänge 1280 mm, angetriebene Werkzeuge | – | Lauterhofen |
| CNC-Drehmaschine | Mori Seiki SL 403 BMC 2000 | 1 | Drehdurchmesser 650 mm, Drehlänge 2063 mm, Z 2100 mm, 34 kW | – | Lauterhofen |
| CNC-Drehmaschine | Mori Seiki NL3000 | 1 | Drehlänge 1250 mm, Stange 90 mm, Futter 12 Zoll, Y-Achse, angetriebene Werkzeuge | – | Lauterhofen |
| CNC-Drehmaschine | Mori Seiki NL 2500 MC | 3 | Drehdurchmesser 275 mm, Drehlänge 1298 mm, 2. Spindel, Y-Achse | – | Lauterhofen |
| CNC-Drehmaschine | Mori Seiki SL 250 B / 500 | 1 | Futter 10 Zoll, X 400 mm, Z 600 mm | – | Lauterhofen |
| CNC-Drehmaschine | Mori Seiki DuraTurn 2030 | 1 | Drehdurchmesser 330 mm, Drehlänge 316 mm, Stange 65 mm, 6000 min-1 | – | Lauterhofen |
| CNC-Drehmaschine | Takisawa LA-350M | 1 | Drehdurchmesser 480 mm, Drehlänge 1483 mm, angetriebene Werkzeuge, Lünette bis Ø245 mm | – | Lauterhofen |
| Drahterodiersystem | Mitsubishi PA 20 | 1 | X 500 mm, Y 350 mm, Z 300 mm | – | Lauterhofen |
| Drahterodiersystem | Mitsubishi BA 8 | 1 | X 320 mm, Y 250 mm, Z 220 mm | – | Lauterhofen |
| Drahterodiersystem | Mitsubishi FA 10S | 1 | X 350 mm, Y 250 mm, Z 220 mm | – | Lauterhofen |
| Drahterodiersystem | Sodick AQ 535L | 1 | X 550 mm, Y 350 mm, Z 250 mm | – | Lauterhofen |
| Drahterodiersystem | Mitsubishi FX 10 | 1 | X 350 mm, Y 250 mm, Z 220 mm | – | Lauterhofen |
| Drahterodiersystem | Mitsubishi SX 10 | 1 | X 350 mm, Y 250 mm, Z 220 mm | – | Lauterhofen |
| Senkerodiermaschine | Sodick AD3L | 1 | X 300 mm, Y 250 mm, Z 250 mm, Tisch 600x400 mm, 550 kg | – | Lauterhofen |
| Senkerodiermaschine | Exeron EDM 310 | 1 | X 700 mm, Y 540 mm, Z 540 mm, Tisch 550x350 mm, 500 kg Werkstück, 25 kg Elektrode | – | Lauterhofen |
| Drahterodiersystem | Mitsubishi MV 1200S | 1 | X 400 mm, Y 300 mm, Z 220 mm, Tisch 640x540 mm, 500 kg | – | Lauterhofen |
| Drahterodiersystem | Mitsubishi MV 2400S | 1 | X 600 mm, Y 400 mm, Z 310 mm, Tisch 840x640 mm, 1500 kg | – | Lauterhofen |
| Senkerodiermaschine | Sodick AG40L LN2 | 1 | X 400 mm, Y 300 mm, Z 270 mm, 550 kg, 8-fach Elektrodenwechsler | – | Lauterhofen |
| Profilschleifmaschine | Jung J 525 | 1 | Tisch 600x200 mm, längs 600 mm, quer 230 mm, vertikal 400 mm | – | Lauterhofen |
| Profilschleifmaschine | Jung JA 500 | 1 | Tisch 600x200 mm, längs 600 mm, quer 230 mm, vertikal 400 mm | – | Lauterhofen |
| Flachschleifmaschine | Geibel und Hotz | 1 | Tisch 600x350 mm, längs 600 mm, quer 350 mm, vertikal 300 mm | – | Lauterhofen |
Zusatzleistungen
Qualität
Das Qualitätsmanagement ist nach ISO 9001:2015 (TÜV Rheinland, Zertifikat 01 100 120050) zertifiziert. Jedes Crimpwerkzeug durchläuft Abzugsmessung und Schliffbildauswertung; Maschinenfähigkeitsuntersuchungen werden mit QS-STAT durchgeführt.
| Nachweis | Lauterhofen |
|---|---|
| ISO 9001 |
Historie
- 2012
Erstzertifizierung des QM-Systems nach ISO 9001 durch TÜV Rheinland
- 2024
Rezertifizierungsaudit am 27.06.2024; ISO-9001-Zertifikat gültig vom 05.07.2024 bis 09.04.2027
