Entwicklung und Herstellung bodenmechanischer Laborgeräte, Prüfmaschinen und Steuerelektroniken für die Geotechnik.
GEOMATION GmbH
01723 Wilsdruff, SachsenNeu auf Amplifa
Über Geomation
Die GEOMATION GmbH entwickelt und produziert bodenmechanische Laborgeräte, Materialprüfgeräte sowie Steuerelektroniken für den Antriebs- und Automatisierungsbereich. Das Produktspektrum umfasst Prüfpressen von 25 kN bis 400 kN, dynamische Prüfmaschinen, Triaxialanlagen, Schergeräte, Oedometer, Druckerzeuger sowie Feldprüftechnik für Boden-, Fels-, Beton-, Geotextil- und allgemeine Materialprüfung. Mechanik, Elektronik, gerätespezifische Firmware und die PC-Software GeoDESC zur Messdatenauswertung werden im Haus entwickelt; die Konstruktion erfolgt mit 3D-CAD, Prototypen werden per 3D-Druck und in externer CNC-Fertigung hergestellt. Neben der Neuherstellung modernisiert das Unternehmen ältere Prüfmaschinen über das Umrüst-Set UP.KIT und bietet einen mobilen Kalibrierservice für Kraft, Weg, Druck und Spannung, auch für Geräte anderer Hersteller. Kunden sind Laboratorien der Geotechnik und des Bauingenieurwesens, Gerätehersteller sowie über 15 öffentliche Forschungspartner. Standort ist Wilsdruff bei Dresden.
- Standort
- Wilsdruff
- Verfahren
- Konstruktion von Prüfgeräten, Belastungseinrichtungen und kundenspezifischen Sonderlösungen (3D-CAD), 3D-Druck für Prototyping (Rapid Prototyping), Entwicklung von Prüfmaschinen (Mechanik, Elektronik, Firmware, PC-Software GeoDESC), Herstellung von Sensoren für Spezialanwendungen, Modernisierung/Umrüstung von Prüfmaschinen (UP.KIT: Steuerelektronik, Schrittmotor,, Herstellung bodenmechanischer Laborgeräte, Materialprüfgeräte und Steuerelektroniken, Entwicklung & Herstellung von Prüfmaschinen, Konstruktion von mechanischen Belastungseinrichtungen und kundenspezifischen Sonderlösungen
- Werkstoffe
- Stahlblech (pulverbeschichtet), Stahlblech, pulverbeschichtet, PEEK-Kunststoff
- Zertifikate
- DKD-zertifizierte Kalibriermesstechnik (mobiler Kalibrierservice), DKD-zertifizierte Kalibriermesstechnik (mobiler Service)
- Branchen
- Geotechnik/Bodenmechanik, Bauingenieurwesen, Materialprüfung (Boden, Fels, Beton, Geotextilien), Forschung (Universitäten/Hochschulen)
- 01
Anforderungsaufnahme beim Kunden (Lastenheft, Leistungsbeschreibung)
- 02
3D-CAD-Konstruktion
- 03
Rapid Prototyping per 3D-Druck
- 04
Prototypbau mit externer CNC-Fertigung, Elektronik- und Firmwareentwicklung
- 05
Prototypentests und Redesign
- 06
Kleinserienfertigung und Montage
- 07
Kalibrierservice und Software GeoDESC zur Messdatenauswertung
Werkstoffe & Verfahren
Stahlblech, pulverbeschichtet
Wird für Gehäuse und Lastrahmen der Prüfpressen und Prüfgeräte eingesetzt.
PEEK-Kunststoff
Werkstoff für Oedometerzellen der Baureihe OCX-F PEEK.
Standorte
Wilsdruff
DEEntwicklung, Produktion, Vertrieb, Kalibrierservice
- Stückgewicht / Größe
- Prüfmaschinen bis ca. 380 kg Gerätegewicht (HLS400)
- Losgröße
- Kleinserien, Sonderlösungen
- Werkstoffe
- Stahlblech (pulverbeschichtet), PEEK
- 3D-Drucker
- Elektromechanische Prüfpresse ELS25 (25 kN)
- Elektromechanische Prüfpresse ELS50/ELS60 (50/60 kN)
- Elektrohydraulische Prüfpresse HLS150 (150 kN)
- Großlast-Prüfpresse HLS400 (400 kN)
- Dynamische Prüfmaschinen ELD50.2 und ELD50.10

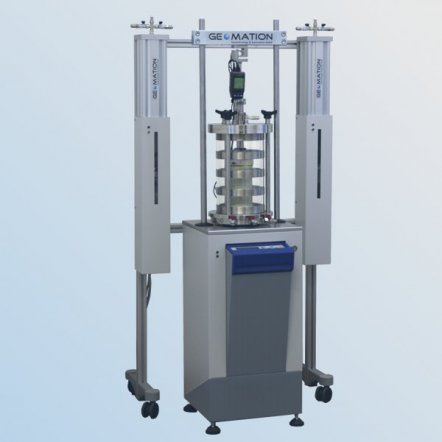

- Triaxialprüfzellen TCS50–TCS100VK
- Rahmenschergeräte ESD5.2, ESD10.5, ESD60.60
- Kreisringschergerät ETD10.180
- Oedometer und Oedometerzellen (PLSx, OCX, CRS)
- Druck- und Volumenstromerzeuger EPD2000, PPD1000
- Durchlässigkeits-Prüfzellen TCP100, PERM-FH/-CH
- Automatische Laborflügelsonden EVT3/EVT5

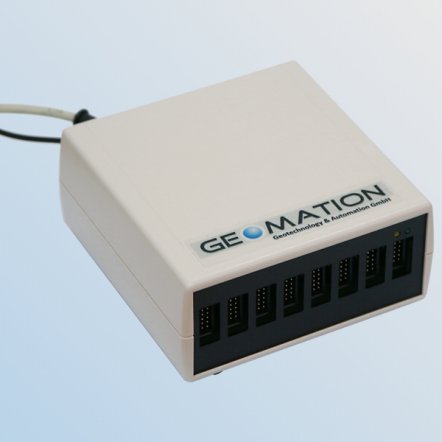

- Feldprüftechnik DLS8.0, Plattendruckgerät 100 kN
- Scherboxen SSD2, SSD5, SBR, SBC
Bauteile & Produkte

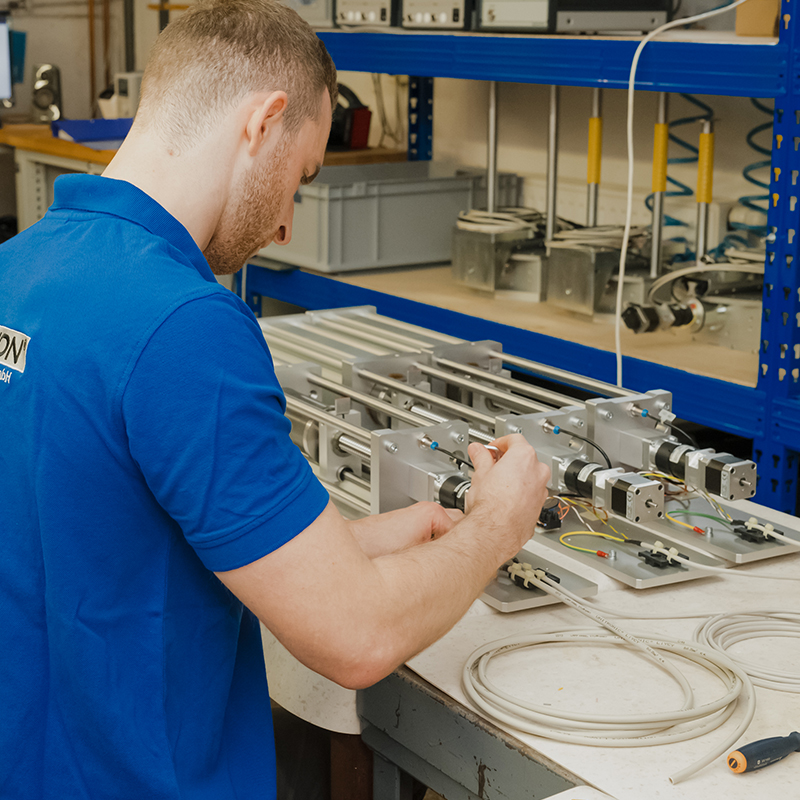

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Konstruktion von Prüfgeräten, Belastungseinrichtungen und kundenspezifischen Sonderlösungen (3D-CAD)Engineering | – | – | – | Kleinserien | – |
| 3D-Druck für Prototyping (Rapid Prototyping)Additiv | – | – | – | – | – |
| Entwicklung von Prüfmaschinen (Mechanik, Elektronik, Firmware, PC-Software GeoDESC)Engineering | – | – | – | – | – |
| Herstellung von Sensoren für SpezialanwendungenPrüfung | – | – | – | – | – |
| Modernisierung/Umrüstung von Prüfmaschinen (UP.KIT: Steuerelektronik, Schrittmotor,Montage | – | – | – | – | Stahl (Lastrahmen, pulverbeschichtetes Stahlblechgehäuse) |
| Herstellung bodenmechanischer Laborgeräte, Materialprüfgeräte und SteuerelektronikenPrüfung | – | – | – | – | – |
17 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Elektromechanische Prüfpresse 25 kN | Geomation ELS25 | – | Prüfraum 290 mm Weite x 800 mm Höhe; max. Spindelhub 300 mm; Abmessungen 400 x 400 x 1500 mm | – | Wilsdruff |
| Elektromechanische Prüfpresse 50/60 kN | Geomation ELS50 / ELS60 | – | max. Auflast 50 kN (opt. 60 kN); max. Kolbenhub 150 mm; freier Probenraum 350 x 850 mm (B x H); | – | Wilsdruff |
| Elektrohydraulische Prüfpresse 150 kN | Geomation HLS150 | – | max. Auflast 150 kN; max. Kolbenhub 140 mm; freier Probenraum 350 x 400 mm (B x H); Abmessungen 550 | – | Wilsdruff |
| Elektrohydraulische Großlast-Prüfpresse 400 kN | Geomation HLS400 | – | max. Auflast 400 kN; max. Kolbenhub 150 mm; freier Probenraum 350 x 400 mm (B x H); Abmessungen ca. | – | Wilsdruff |
| Dynamische Prüfmaschine | Geomation ELD50.10 | – | max. Auflast 50 kN (statisch), 10 kN (dynamisch); Hub 100/150 mm; Geschwindigkeit 0..100 mm/min; | – | Wilsdruff |
| Dynamische Prüfmaschine | Geomation ELD50.2 | – | max. Auflast 50 kN (statisch), 2 kN (dynamisch); Hub 100/150 mm; Anregungsfrequenz bis 70 Hz; | – | Wilsdruff |
| Umrüst-Set für Prüfpressen Typ UP100 | Geomation UP100A.KIT | – | max. Auflast 100 kN; max. Spindelhub 90 mm; freier Probenraum 420 x 450 mm (B x H); Abmessungen 700 | – | Wilsdruff |
| Triaxialprüfzellen | Geomation TCS50, TCS100, TCS100.IF, TCS100VK | – | – | – | Wilsdruff |
| Rahmenschergeräte / Großrahmenschergerät | Geomation ESD5.2, ESD10.5, ESD60.60 | – | – | – | Wilsdruff |
| Kreisringschergerät | Geomation ETD10.180 | – | – | – | Wilsdruff |
| Oedometer / Oedometerzellen | Geomation PLSx, OCX40.20, OCX100.30, OCF40.20, OCX-F/OCX-F PEEK, CRS.OCX40.20 | – | – | – | Wilsdruff |
| Druck- und Volumenstromerzeuger / dynamischer Druckerzeuger | Geomation EPD2000, EPD2000.DYN, PPD1000, PPD.M, PPD.A | – | – | – | Wilsdruff |
| Durchlässigkeits-Prüfzellen (Permeabilität) | Geomation TCP100, TCP100.ECO, PERM-FH, PERM-CH | – | – | – | Wilsdruff |
| Automatische Laborflügelsonde | Geomation EVT3, EVT5 | – | – | – | Wilsdruff |
| Feldprüftechnik | Geomation DLS8.0, DLS, MHD300.CSV, Plattendruckgerät 100 kN | – | – | – | Wilsdruff |
| Scherboxen / Scherkästen / Simple Shear | Geomation SSD2, SSD5, SBR, SBC | – | – | – | Wilsdruff |
| 3D-Drucker | – | 1 | – | – | Wilsdruff |
Zusatzleistungen
Referenzkunden
Qualität & Kalibrierung
Zur Kalibrierung eigener und fremder Prüfgeräte nutzt Geomation mobile, vom DKD zertifizierte Messtechnik und dokumentiert die Ergebnisse in Prüfprotokollen. Kalibriert wird computergestützt für die Größen Kraft, Weg, Druck und Spannung.
| Nachweis | Wilsdruff |
|---|---|
| DKD-zertifizierte Kalibriermesstechnik (mobiler Service) |
Historie
Kumulativ über 300 Kunden betreut, über 1000 Geräte ausgeliefert und über 15 öffentliche Forschungspartner gewonnen (ohne Jahresangabe)
