Kundenspezifische Hydraulikzylinder: Konstruktion, Fertigung und Montage in Klein-, Mittel- und Großserie seit 1985.
Germa GmbH
RenningenNeu auf Amplifa
Über Germa GmbH

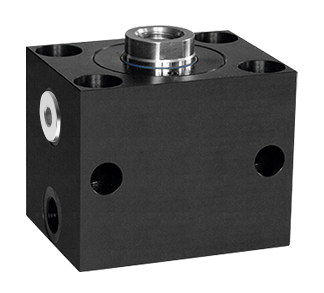

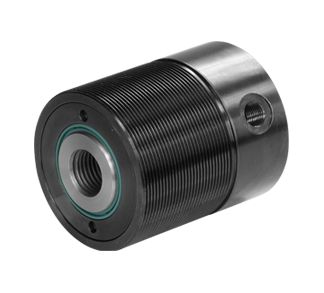

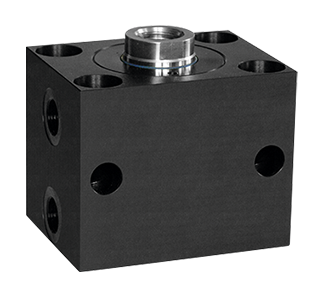

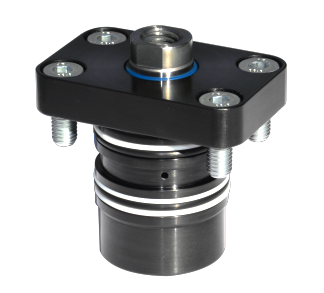

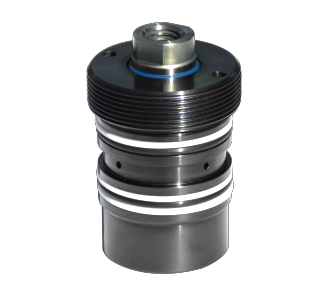

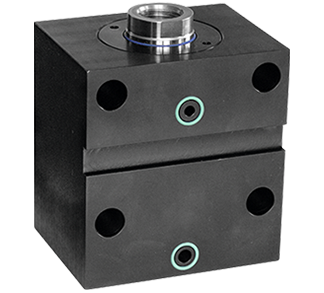

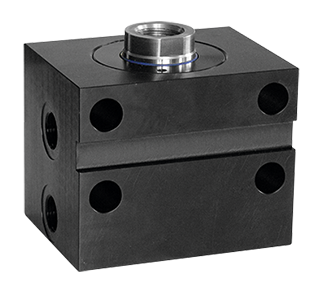

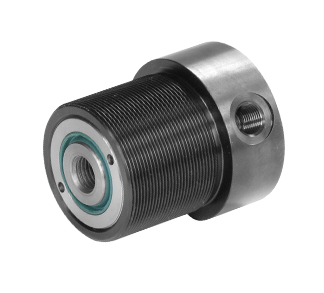

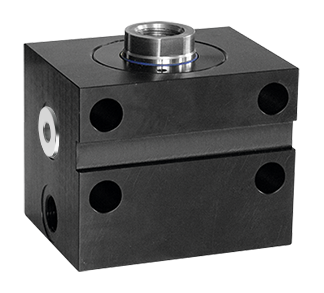

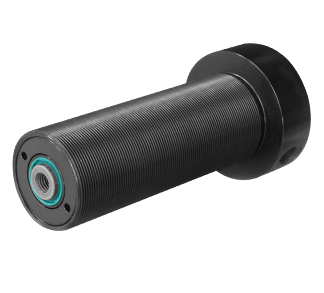

Die Germa GmbH mit Sitz in Renningen bei Stuttgart ist spezialisiert auf kundenspezifische Hydraulikzylinder für den Maschinen-, Formen-, Werkzeug-, Vorrichtungs- und Anlagenbau. Das 1965 gegründete, in dritter Generation inhabergeführte Unternehmen fertigt seit Mitte der 1980er Jahre Zylinder und bietet neben kundenspezifischen Sonderzylindern ein Standardprogramm nach Werksnorm an: Blockzylinder, Hohlkolbenzylinder, Einschraubzylinder, Einbauzylinder, Federspannzylinder sowie Zubehör wie Druckstücke und Nutmuttern. Die gesamte Wertschöpfung von der Konstruktion über die Zerspanung auf automatisierten Dreh- und Fräszellen bis zur Montage erfolgt in eigener Fertigung. Blockzylinder erreichen Betriebsdrücke bis 500 bar, Kolbendurchmesser von 25 bis 125 mm, Hube bis 100 mm und Kräfte bis 614 kN; als Dichtungsvarianten stehen NBR und FKM zur Verfügung. Auf Wunsch übernimmt Germa Abrufaufträge inklusive Bevorratung von Bauteilen und Dichtungen sowie die Lieferung von Ersatz- und Verschleißteilen. Datenblätter und CAD-Daten (STEP) stehen zu allen Standardprodukten bereit.
- Standort
- Renningen
- Verfahren
- Konstruktion kundenspezifischer Hydraulikzylinder (Sonderzylinder), Zylinderfertigung (Sonder- und Serienzylinder, Klein-/Mittel-/Großserie), Montage von Hydraulikzylinder (inkl. Dichtungen, Heli-Coil-Einsatz), Drehen (automatisierte Drehzellen), Fräsen (automatisierte Fräszellen), Rollieren von Zylinderbohrungen, Einsatzhärten von Kolbenstangen, Schleifen von Kolbenstangen
- Werkstoffe
- Stahllegierungen (Zylinder-/Kolbenstangen, Gehäuse), Zugstange Festigkeitsklasse 8.8, NBR (Acrylnitril-Butadien-Kautschuk, Dichtungen), FKM (Fluor-Kautschuk, Dichtungen), PUR (Polyurethan, Dichtungen), PTFE-Compounds (Dichtungen), Hydrauliköl HLP 46 (Mineralölbasis nach DIN 51524/51525), Stahllegierungen
- Zertifikate
- Ausbildungsbetrieb (anerkannt)
- Gegründet
- 1965
- Branchen
- Maschinenbau, Formenbau, Werkzeugbau, Vorrichtungsbau, Anlagenbau
- 01
Konstruktion
- 02
CNC-Drehen (automatisierte Drehzelle)
- 03
CNC-Fräsen (automatisierte Fräszelle)
- 04
Rollieren der Zylinderbohrung
- 05
Wärmebehandlung (Einsatz- bzw. Induktionshärten)
- 06
Schleifen der Kolbenstangen
- 07
Oberflächenbehandlung (Verchromen, Brünieren)
- 08
Montage inkl. Dichtungen
- 09
Auslieferung
Werkstoffe & Verfahren
Stahllegierungen
Werkstoff für Zylindergehäuse, Kolbenstangen und Zugstangen (Zugstangen Festigkeitsklasse 8.8).
NBR (Acrylnitril-Butadien-Kautschuk)
Werkstoff der Dichtungen für Standardanwendungen von -20 °C bis +100 °C.
FKM (Fluor-Kautschuk)
Dichtungswerkstoff für höhere Temperaturanforderungen von -15 °C bis +180 °C.
PUR (Polyurethan)
Werkstoff der werkseitig verbauten Dichtungen.
PTFE-Compounds
Dichtungsmaterial für hohe Dichtigkeit über alle Druckbereiche.
Hydrauliköl HLP 46
Empfohlenes Betriebsmedium auf Mineralölbasis nach DIN 51524/51525.
Standorte
Renningen
DEHauptsitz, Konstruktion, Fertigung und Montage
- Losgröße
- Klein-, Mittel- und Großserie
- Werkstoffe
- Stahllegierungen, NBR, FKM, PUR, PTFE
- Automatisierte Drehzelle
- Automatisierte Fräszelle
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Konstruktion kundenspezifischer Hydraulikzylinder (Sonderzylinder)Engineering | – | – | – | – | Stahl |
| Zylinderfertigung (Sonder- und Serienzylinder, Klein-/Mittel-/Großserie)Fügen | – | Hub bis 100mm | – | Kleinserie – Großserie | Stahl |
| Montage von Hydraulikzylinder (inkl. Dichtungen, Heli-Coil-Einsatz)Montage | – | – | – | – | Stahl, NBR, FKM, PUR, PTFE-Compounds |
| Drehen (automatisierte Drehzellen)Zerspanung | – | – | – | – | Stahl |
| Fräsen (automatisierte Fräszellen)Zerspanung | – | – | – | – | Stahl |
| Rollieren von ZylinderbohrungenUmformung | – | – | – | – | Stahl |
| Einsatzhärten von KolbenstangenWärmebehandlung | – | – | – | – | Stahl |
| Schleifen von KolbenstangenZerspanung | – | – | – | – | Stahl |
| Induktives Härten von Kolbenstangen (auf Kundenwunsch)Wärmebehandlung | – | – | – | – | Stahl |
| Verchromen von Kolbenstangen (auf Kundenwunsch)Oberfläche | – | – | – | – | Stahl |
| Brünieren von Gehäuse und VerschraubungOberfläche | – | – | – | – | Stahl |
2 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Automatisierte Drehzelle | – | – | – | – | Renningen |
| Automatisierte Fräszelle | – | – | – | – | Renningen |
Zusatzleistungen
Qualität
Die Zylinder werden mit rol lierten Zylinderbohrungen, gesicherten Verschraubungen gegen ungewolltes Lösen und einsatzorientierten Dichtsystemen gefertigt; Datenblätter und CAD-Daten stehen für alle Standardprodukte zur Verfügung.
| Nachweis | Renningen |
|---|---|
| Ausbildungsbetrieb (anerkannt) |
Historie
- 1965
Gründung des Unternehmens, seitdem am Markt und in dritter Generation inhabergeführt.
- 1985
Beginn der Zylinderfertigung; seitdem über 40 Jahre Erfahrung im Zylinderbau.
