Hersteller von Isolierflanschverbindungen, IsoSeal-Dichtungen und GFK-Isolierschrauben – made in Germany.
GfD Paulmann GmbH
Bayreuth, DeutschlandNeu auf Amplifa
Über GfD Paulmann
Die GfD Paulmann GmbH (Gesellschaft für Dichtungstechnik) mit Sitz in Bayreuth ist Hersteller von Isolierflanschverbindungen, Isolierdichtungen und isolierenden Verbindungsmitteln. Als Erfinder der Isolierdichtung im Kraftnebenschlussprinzip fertigt das Unternehmen die IsoSeal-Produktfamilie für Gas, Fernwärme, Trinkwasser, Heißwasser und Dampf bis 300 °C bei Nennweiten bis DN1300. Die IsoSeal-Dichtungen kombinieren einen mechanisch, thermisch und elektrisch hochbeanspruchbaren Dichtungsträger aus Polyimidharz-Glasfilamentgewebe mit gekammerten Dichtringen aus Reingrafit, Silikon oder PTFE und sind nachzugsfrei und wartungsfrei. Ergänzend stellt GfD Paulmann GFK-Isolierschrauben und Isoliergewindebolzen (M8 bis M64) her, bei denen ein fest aufgebrachter GFK-Mantel (Harz/Glasfaser, Mindestmantelstärke ≥ 1 mm) auf einem Metallkern aus Werkstoffen wie 42CrMo4, 25CrMo4, Ck35 oder Edelstahl A2/A4 die galvanische Trennung dauerhaft gewährleistet. Das Angebot umfasst technische Auslegung und Berechnung, Sonderanfertigungen nach Zeichnung, einen Online-Konfigurator sowie Dokumentation und Zertifikate. Über 1000 Endkunden weltweit setzen mehr als 20.000 GfD-Dichtungen ein, unter anderem in Gasdruckregel- und Messanlagen (GDRMA), Kraftwerken, der Offshore- und Bahntechnik sowie in der Batterie- und Leistungselektronik.
- Standort
- Bayreuth
- Verfahren
- Herstellung von Isolierdichtungen (IsoSeal) im Kraftnebenschlussprinzip, Herstellung von GFK-Isolierschrauben und Isoliergewindebolzen (GFK-Mantel auf Metallkern), Herstellung von GFK-Isolier-Unterlegscheiben, Komplette Flanschisolierungen / Isolierflanschverbindungen (Sonderanfertigungen nach Zeichnung), Technische Auslegung/Berechnung von Isolierflanschverbindungen (Konfigurator, Beratung), Elektrische Prüfung (Durchschlagfestigkeit >5 kV bei 50 Hz AC, Prüfdauer mind. 60s) mit Hippe HV-IM, Dichtigkeitsprüfung auf Dichtungsprüfstand (Stickstoff-Schaum-Indikation und Helium-Lecktest), Technische Auslegung/Berechnung
- Werkstoffe
- Reingrafit (Dichtring), Silikon (Dichtring, Dispensertechnik), PTFE (Dichtring), Polyimidharz-Glasfilamentgewebe (Dichtungsträger), GFK (glasfaserverstärkter Kunststoff, Harz/Glasfaser-Isolierung), 42CrMo4, 25CrMo4, Ck35
- Zertifikate
- APZ 3.1 (EN 10204/3.1), Prüfung nach EN 12007-3:2015, Elektrische Prüfung Hippe HV-IM MG-8 (0–12 kV), Dichtungsprüfstand (N2-Schaum-Indikation, Helium-Lecktest)
- Gegründet
- 1995
- Branchen
- Gasversorgung / Gasdruckregel- und Messanlagen (GDRMA), Fernwärme, Trinkwasser/Wasserversorgung, Maschinenbau, Anlagenbau / Chemie- und Prozessanlagen, Energietechnik / Kraftwerke und Netztechnik
- 01
Technische Auslegung / Berechnung (inkl. Online-Konfigurator)
- 02
Fertigung der IsoSeal-Dichtungen (Dichtungsträger + Dichtringe)
- 03

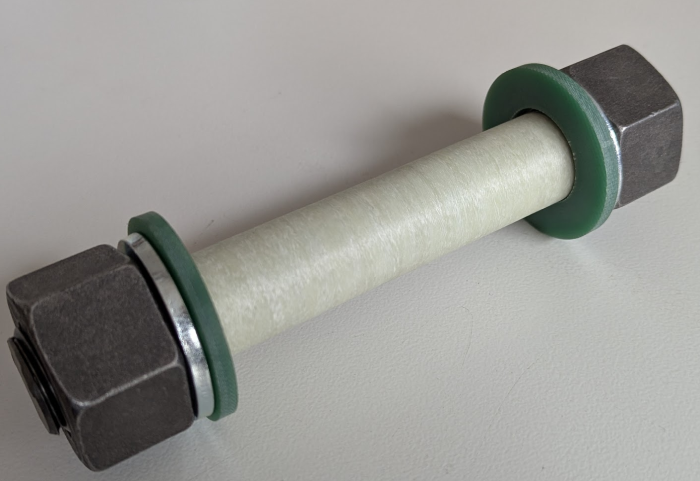

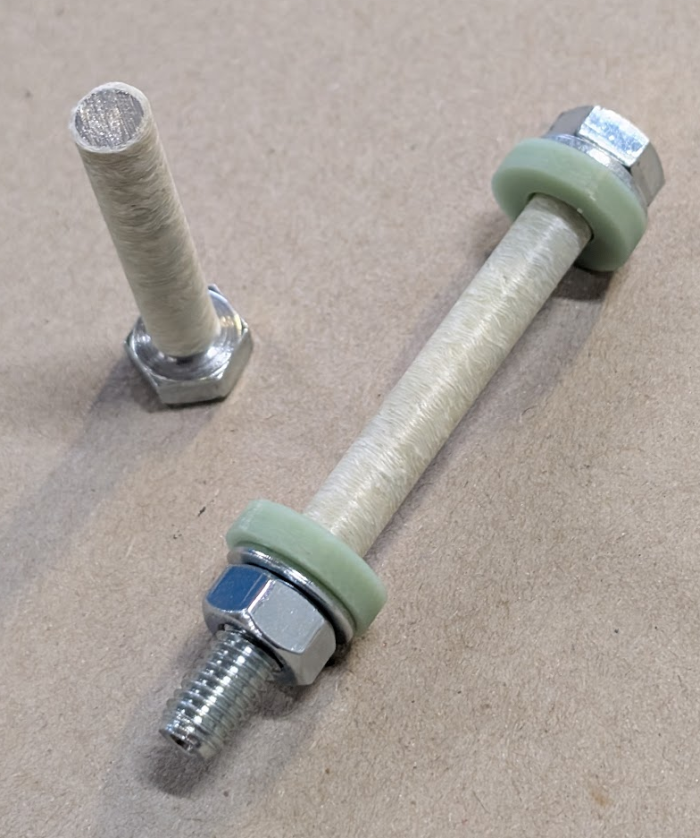

Fertigung der GFK-Isolierschrauben und -Unterlegscheiben (GFK-Mantel auf
- 04
Elektrische Prüfung (Hippe HV-IM, 0–12 kV)
- 05
Dichtigkeitsprüfung (Stickstoff-Schaum-Indikation, Helium-Lecktest)
- 06
Dokumentation & Zertifikate (APZ 3.1)
- 07
Lieferung
Werkstoffe & Verfahren

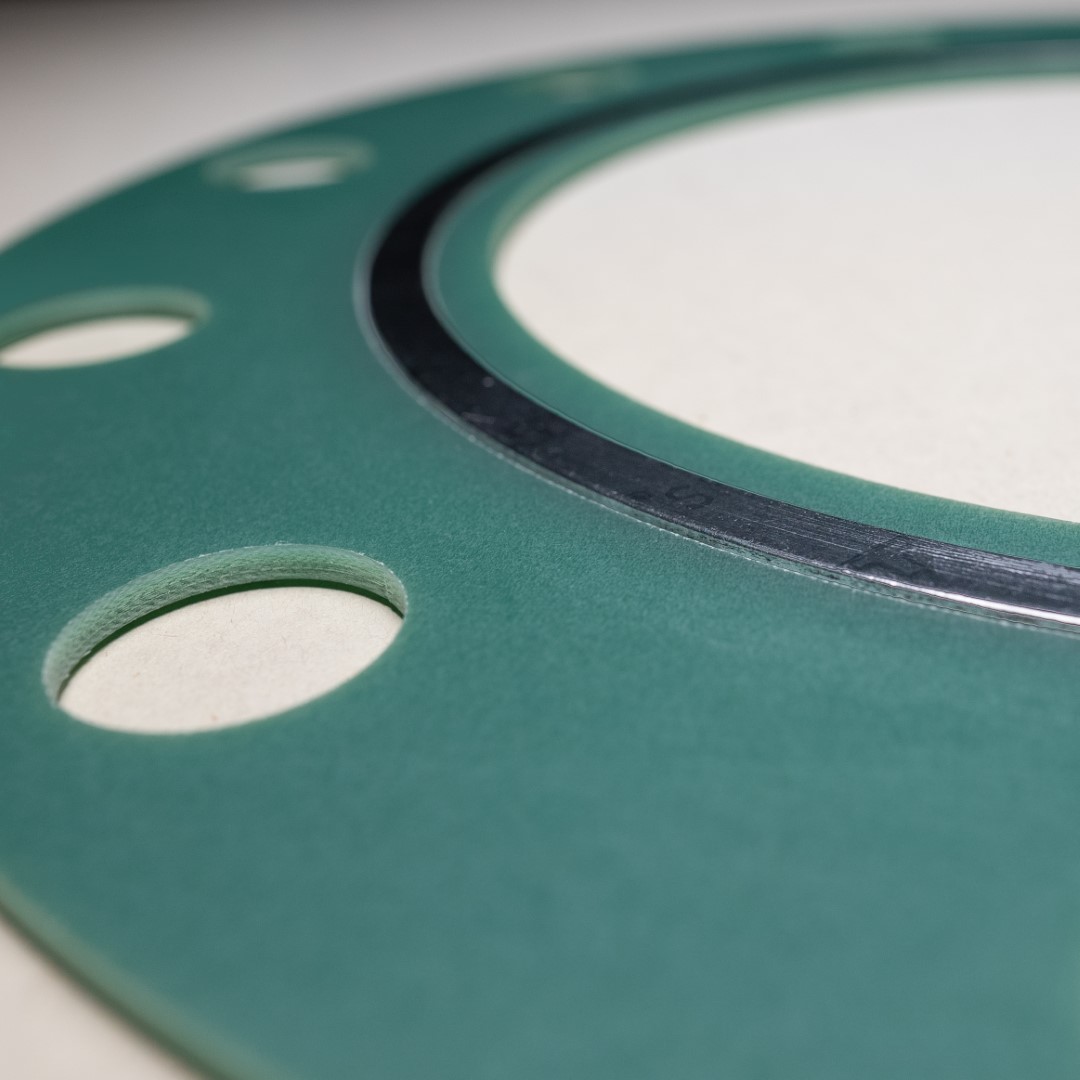

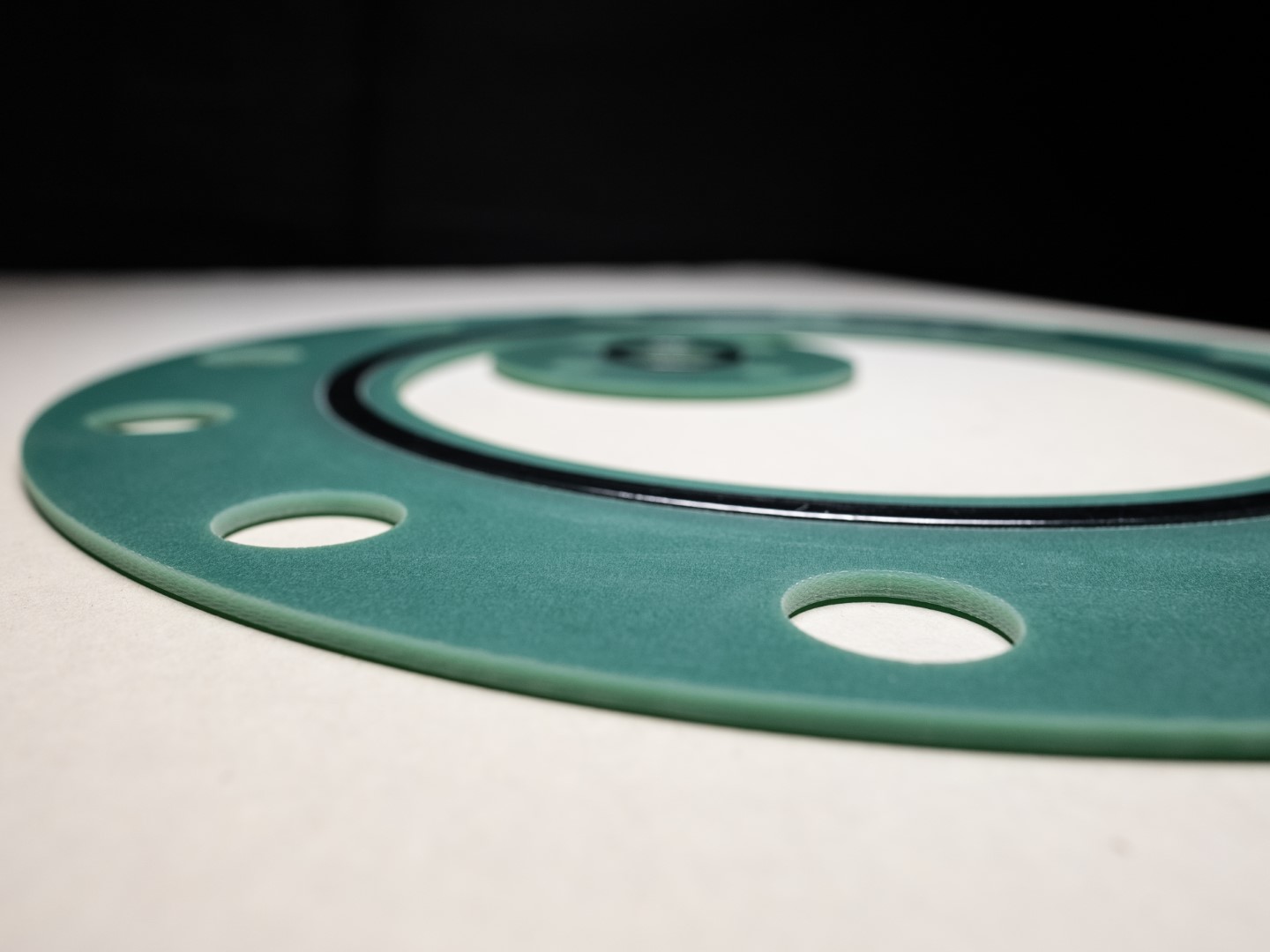

Isolierdichtung im Kraftnebenschlussprinzip
Nachzugsfreie, wartungsfreie Dichtung mit gekammerten Dichtringen für Gas, Fernwärme, Trinkwasser und Dampf bis 300 °C, Nennweiten bis DN1300.

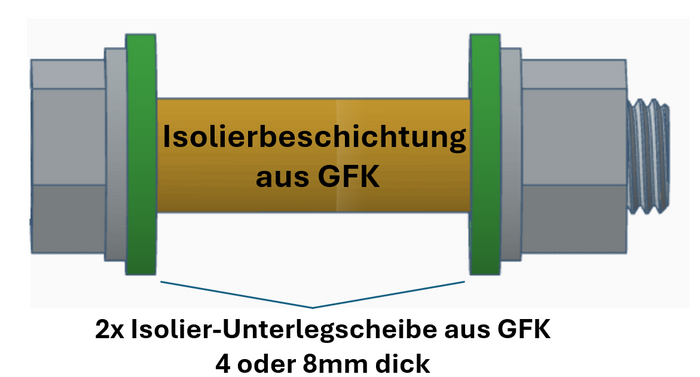

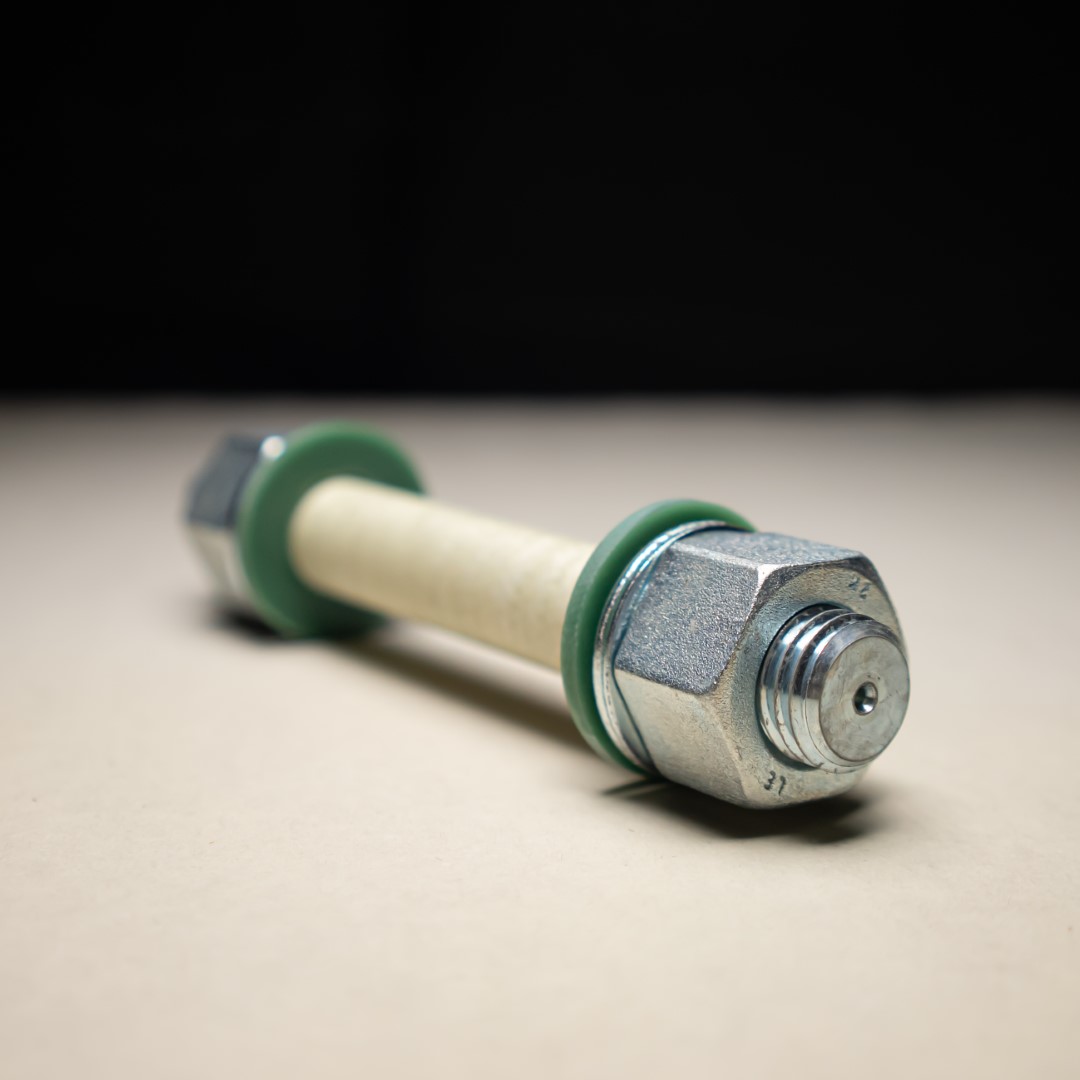

Glasfaser-Harz-Verbundwerkstoff
Fest aufgebrachter Isoliermantel auf Metallkernen mit Mindestmantelstärke ≥ 1 mm, hoher Druckfestigkeit und dauerhafter elektrischer Isolation.

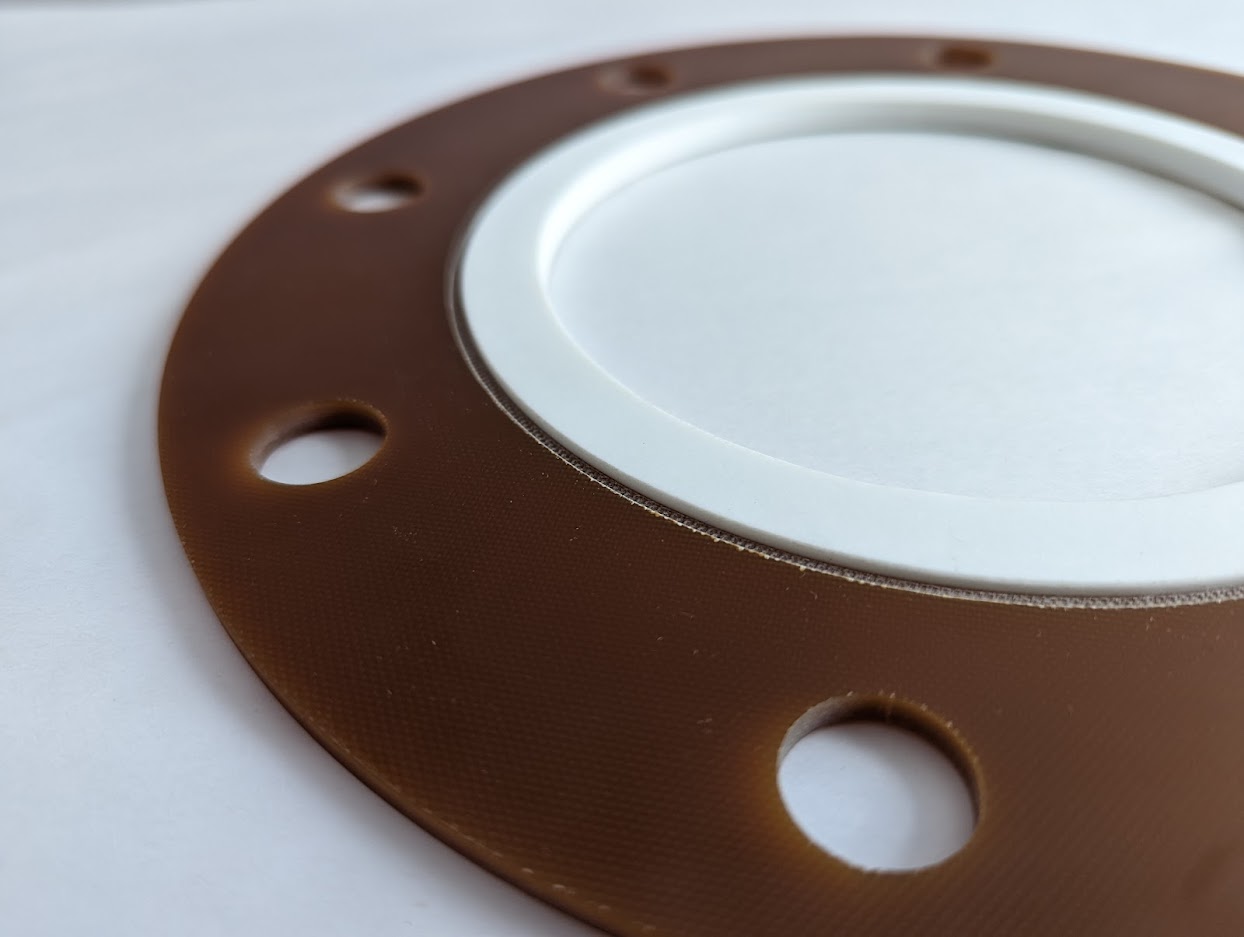

Polyimidharz-Glasfilamentgewebe
Dichtungsträger der IsoSeal D300 mit hoher Druck- und Biegefestigkeit für Betriebstemperaturen bis 280 °C.
PTFE-Dichtring
Medienunabhängiger Rechteckring mit Betriebstemperatur bis 280 °C (max. 300 °C) und Mindestflächenpressung 35 MPa.
Reingrafit
Dauerelastischer Dichtring der IsoSeal-Dichtungen ohne Versprödung.
Silikon (Dispensertechnik)
Dauerelastisches Dichtringmaterial als Alternative zu Reingrafit.
42CrMo4
Vergütungsstahl für Metallkerne von Isolierschrauben und Gewindebolzen, mit APZ 3.1 dokumentierbar.
25CrMo4
Vergütungsstahl, auch galvanisch verzinkt, für hochbelastete Isolierverbindungsmittel.
Ck35
Stahlwerkstoff für Schraubenkerne im mittleren Belastungsbereich.
Edelstahl A2 (V2A)
Korrosionsbeständiger Werkstoff für Isolierschrauben und Gewindebolzen.
Edelstahl A4 (V4A)
Seewasser- und chemikalienbeständiger Werkstoff für maritime und aggressive Umgebungen.
Güteklassen 5.6 gvz, 8.8 gvz, 10.9, 12.9
Verzinkte bzw. hochfeste Schraubenwerkstoffe gemäß Kundenanforderung.
Standort
Bayreuth
DEFirmensitz, Entwicklung, Fertigung und Prüfung
- Stückgewicht / Größe
- Flanschisolierungen bis DN1300; Isolierschrauben M8–M64
- Losgröße

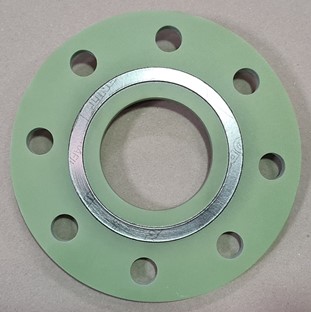

- Sonderanfertigungen nach Zeichnung; Stückzahlen auf Anfrage
- Werkstoffe
- GFK, Reingrafit, Silikon, PTFE, 42CrMo4, 25CrMo4, Ck35, Edelstahl A2/A4

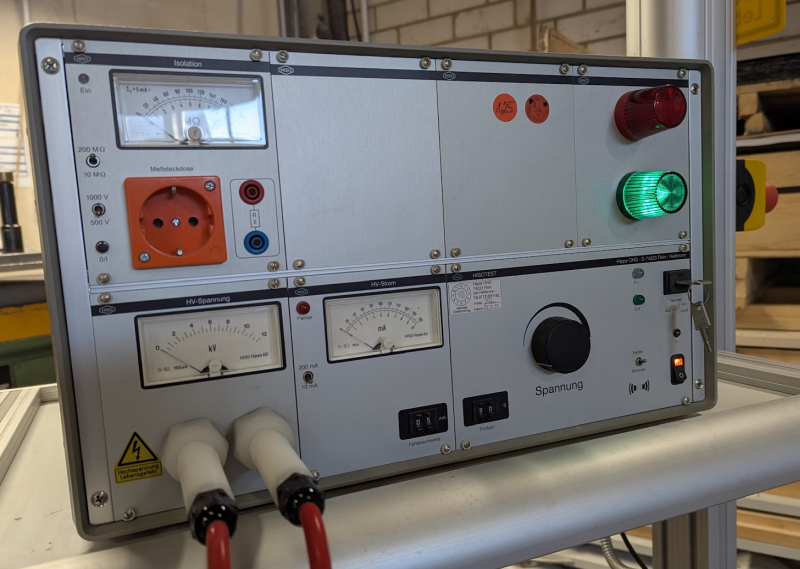

- Hippe HV-IM Prüfgerät Typ MG-8 (0–12 kV)
- Dichtungsprüfstand (Stickstoff-Schaum-Indikation, Helium-Lecktest)
Produkte & Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Herstellung von Isolierdichtungen (IsoSeal) im KraftnebenschlussprinzipFügen | – | DN1300 (Nennweite) | – | – | Reingrafit, Silikon, Polyimidharz-Glasfilament-Laminat, PTFE |
| Herstellung von GFK-Isolierschrauben und Isoliergewindebolzen (GFK-Mantel auf Metallkern)Fügen | – | M8 bis M64, Isolierlänge individuell | – | – | 42CrMo4, 25CrMo4, Ck35, Edelstahl A2/A4, GFK (glasfaserverstärkter Kunststoff) |
| Herstellung von GFK-Isolier-UnterlegscheibenFügen | – | – | – | – | GFK (glasfaserverstärkter Kunststoff) |

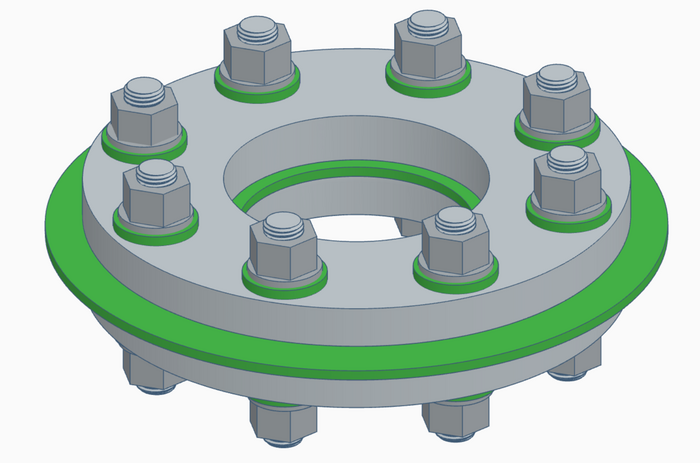

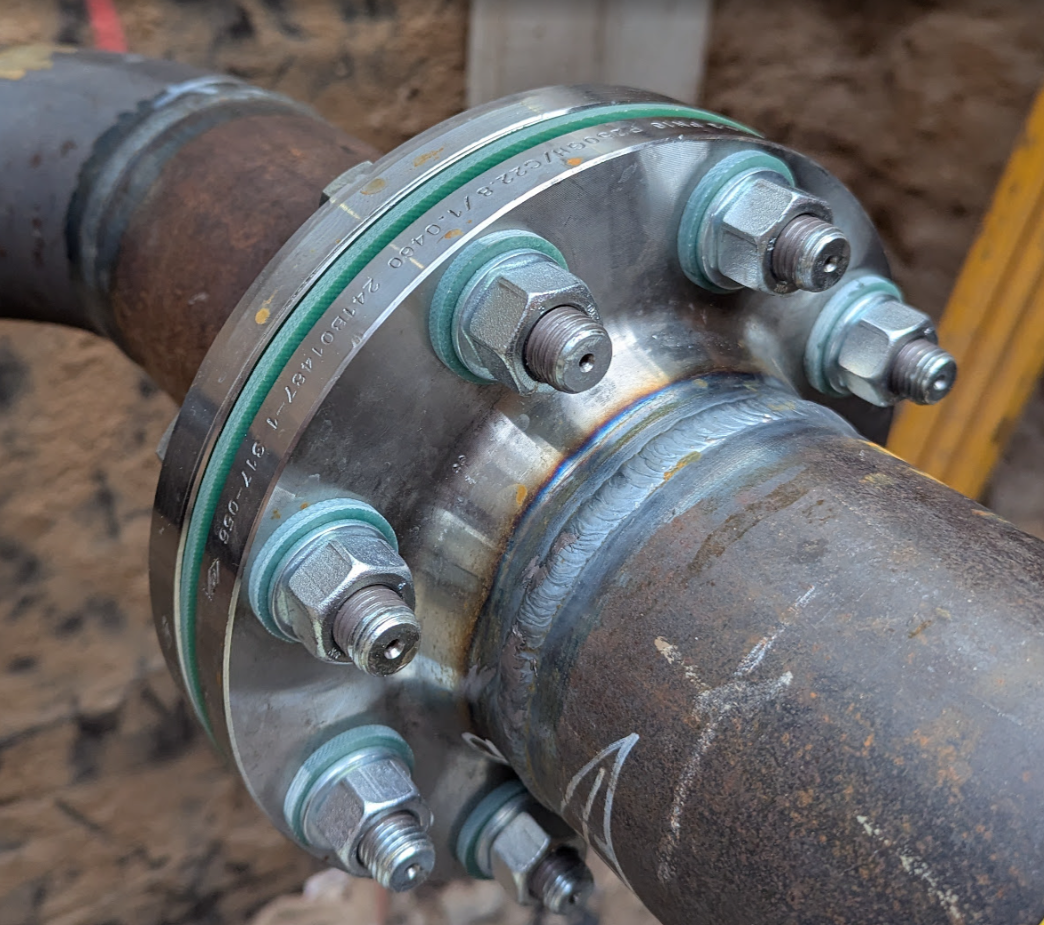

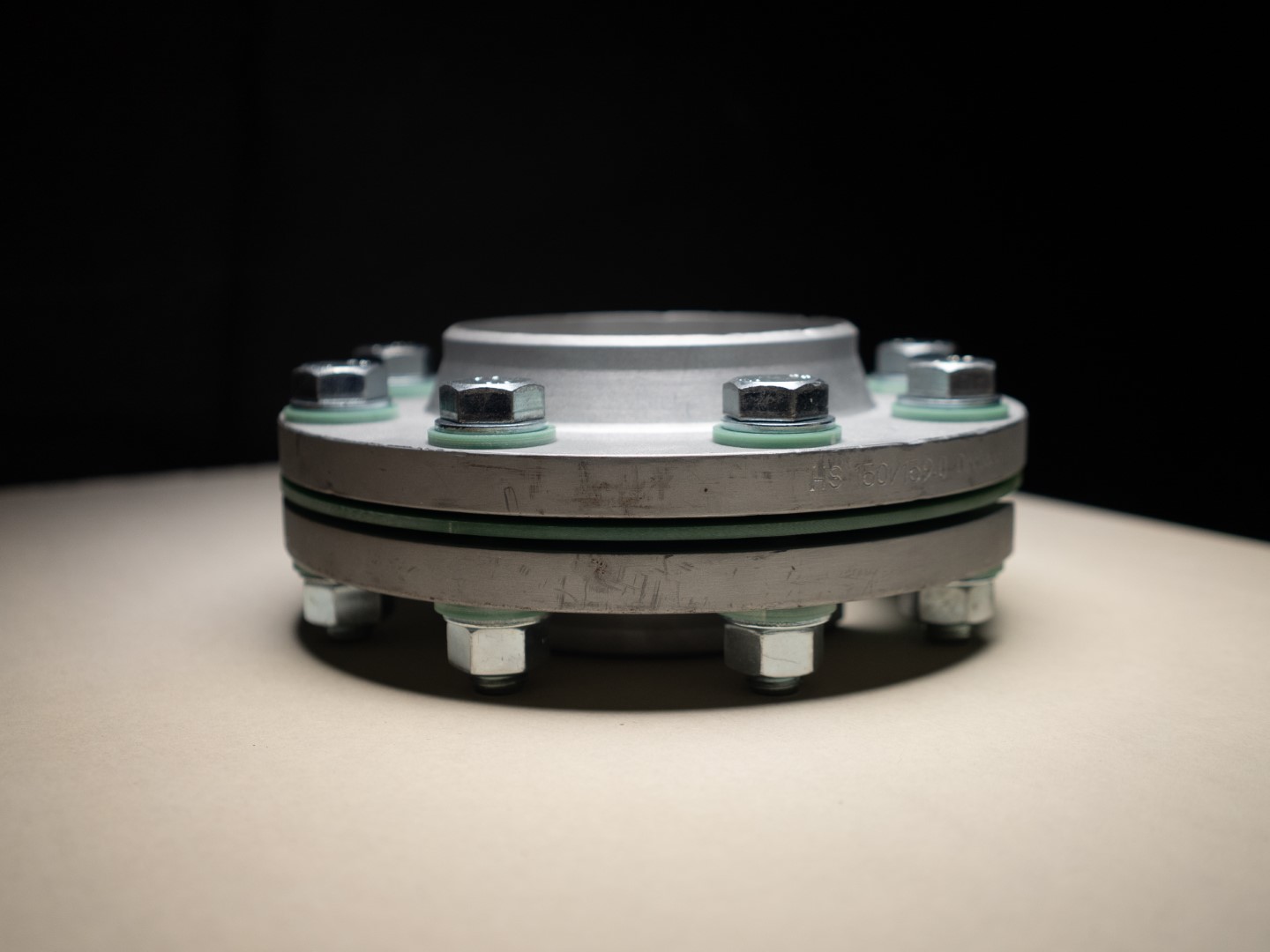

| Komplette Flanschisolierungen / Isolierflanschverbindungen (Sonderanfertigungen nach Zeichnung)Montage | – | bis DN1300 | – | – | Glasfaser-Harz-Verbundwerkstoff, Reingrafit, Silikon, PTFE, Metalle (Schraubenwerkstoffe) |
| Technische Auslegung/Berechnung von Isolierflanschverbindungen (Konfigurator, Beratung)Engineering | – | – | – | – | – |
| Elektrische Prüfung (Durchschlagfestigkeit >5 kV bei 50 Hz AC, Prüfdauer mind. 60s) mit Hippe HV-IMPrüfung | – | – | – | – | – |
| Dichtigkeitsprüfung auf Dichtungsprüfstand (Stickstoff-Schaum-Indikation und Helium-Lecktest)Prüfung | – | – | – | – | – |
2 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Hippe HV-IM Prüfgerät Typ MG-8 (0-12 kV) | Hippe HV-IM MG-8 | 1 | 0-12 kV | – | Bayreuth |
| Dichtungsprüfstand (Stickstoff-Schaum-Indikation, Helium-Lecktest) | – | 1 | – | – | Bayreuth |
Zusatzleistungen
Qualität & Prüfung
Alle Isolierflansche werden nach EN 12007-3:2015 geprüft; Abnahmeprüfzeugnisse APZ 3.1 nach EN 10204/3.1 sind für alle Bauteile verfügbar. Die elektrische Prüfung erfolgt mit dem Hippe HV-IM Prüfgerät Typ MG-8 (0–12 kV, Durchschlagfestigkeit > 5 kV bei 50 Hz AC, Prüfdauer mind. 60 s), die Dichtigkeitsprüfung auf einem Prüfstand mit Stickstoff-Schaum-Indikation und Helium-Lecktest.
| Nachweis | Bayreuth |
|---|---|
| APZ 3.1 (EN 10204/3.1) | |
| Prüfung nach EN 12007-3:2015 | |
| Elektrische Prüfung Hippe HV-IM MG-8 (0–12 kV) | |
| Dichtungsprüfstand (N2-Schaum-Indikation, Helium-Lecktest) |
Historie
- 1995
Gründung der GfD Paulmann GmbH; Entwicklung der Isolierdichtung im Kraftnebenschlussprinzip als Erfindung des Unternehmens.
- 2020

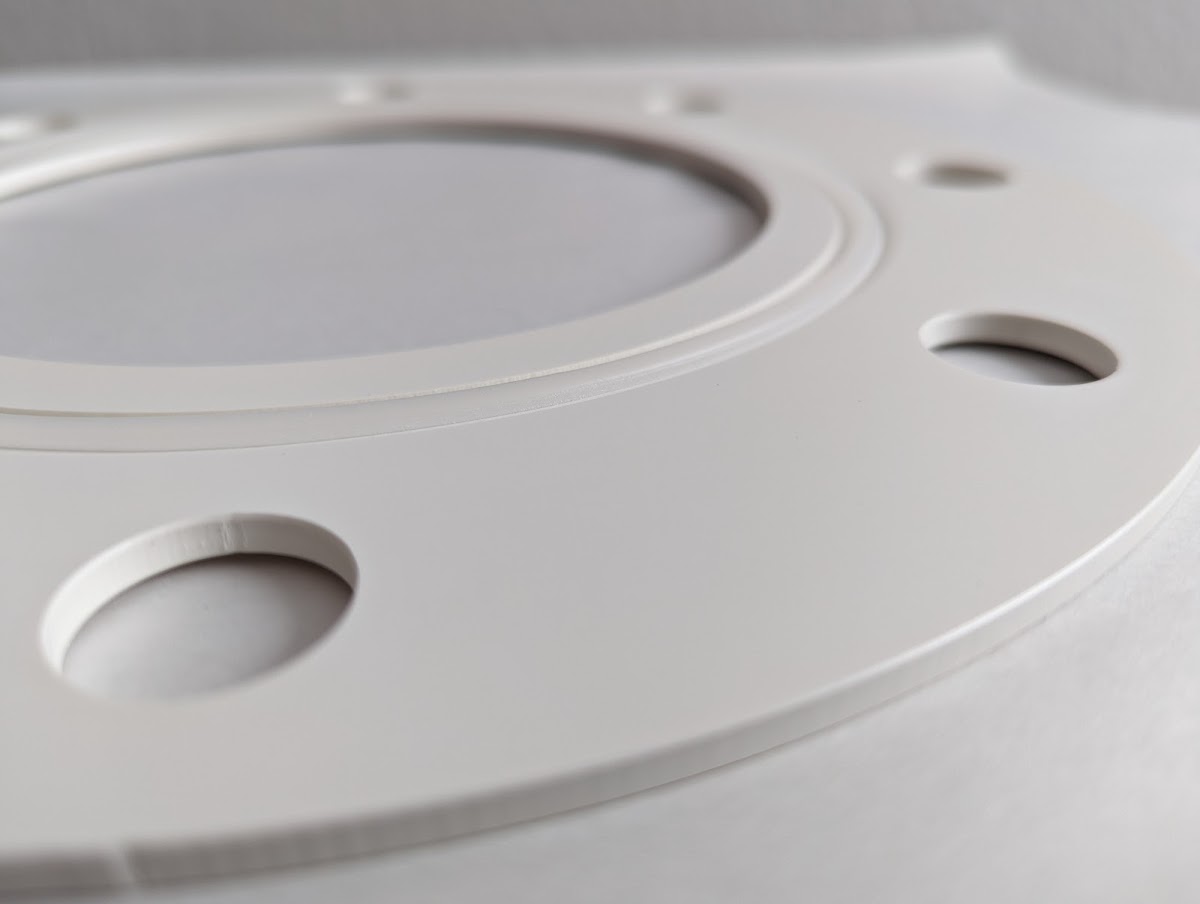

Presseveröffentlichungen zur Trinkwasserdichtung IsoSeal T und zu Isolierdichtungen für die Rohrleitungs- und Flansch-Instandhaltung (ISGATEC).
- 2022

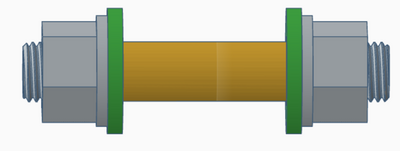

Aktualisierung der technischen Datenblätter für IsoSchraube200, IsoGewBolzen200/300 und IsoSeal D300 PTFE (Juni/Dezember).
- 2025
Relaunch der Website mit dem Produktportfolio aus IsoSeal-Dichtungen und GFK-Isolierschrauben.
