Hochleistungswiderstände von 50 Watt bis 360 Megawatt für Industrie und Verkehrstechnik
GINO AG Elektrotechnische Fabrik
Bonn (Hauptsitz/Fertigung) · Eisenach (Fertigung) · Shanghai (Fertigung)Neu auf Amplifa
Über die GINO AG
Die GINO AG Elektrotechnische Fabrik mit Sitz in Bonn entwickelt, fertigt und vertreibt elektrische Hochleistungswiderstände für Industrie- und Verkehrstechnik-Anwendungen. Als Nischenproduzent bedient das Unternehmen namhafte Kunden mit Widerständen im Leistungsbereich von 50 Watt bis 360 Megawatt. Das Portfolio umfasst Bremswiderstände für Schienenfahrzeuge, Oberleitungs- und Elektrobusse sowie Muldenkipper, Last- und Prüfwiderstände, Erdungswiderstände für Mittelspannungsnetze, Filterwiderstände für Oberwellen, Ölanlasser und luftgekühlte Motorstarter, Überspannungsschutzmodule sowie Barrenschütze. Neben der Konstruktion und Fertigung kundenspezifischer Widerstandssysteme gehört auch die eigene Blech- und Gehäusefertigung, der SPS-/Schaltschrankbau sowie Service, Wartung und Reparatur zum Leistungsspektrum. Die Fertigungsstätten liegen in Bonn und Eisenach (Deutschland) sowie Shanghai (China, SGT Shanghai Gino Telema); Repräsentanzen bestehen in über 15 Ländern. Einsatzbereiche sind unter anderem Erneuerbare Energien, Energieverteilung, E-Mobilität, Petrochemie, Prüflabore, Schienenverkehr, Bergbau, Eisen- und Stahlindustrie, Krane und Rechenzentren.
- Standort
- Bonn
- Verfahren
- Herstellung von Leistungswiderständen (50 W bis 360 MW), Bremswiderstände für Schienenfahrzeuge (Dach-, Unterflur-, Turmwiderstände, eigen-/fremdbelüftet), Gridbox-Bremswiderstände für Muldenkipper (bis 5 MW, bis 850 °C Bandtemperatur), Last- und Prüfwiderstände / Lastbänke (Standard und kundenspezifisch, mobile Lastbänke), Erdungswiderstände für Mittelspannungsnetze (Isolationsklassen 7,2–36 kV, Stahlgitter- und, Filterwiderstände für Oberwellen, Ölanlasser / Flüssigkeitsanlasser für Schleifringläufermotoren, Luftgekühlte Motorstarter Typ LSG (Drehstromschleifringläufermotoren bis 2000 kW,
- Werkstoffe
- Edelstahl (Widerstandsgehäuse), Gusswiderstand / Gusselement (Gusswiderstände), Zink-Oxid (nicht linearer Ableiter), Öl (Isolier- und Wärmeträgermedium), Stahl (Stahlgitterwiderstand, Blechfertigung), Edelstahl, Gusswiderstand (spezielles Gusselement), Stahl
- Zertifikate
- ISO 22163:2023, ISO 14001:2015, ISO 9001:2015, EN 15085-2, DIN EN ISO 3834-2, EN 15085-2 (Schienenfahrzeug-Schweißbau), DIN EN ISO 3834-2 (Schweißqualität)
- Gegründet
- 1977
- Branchen
- Erneuerbare Energien, Energieübertragung und -verteilung, Energiespeicherung, E-Mobilität, Petrochemie, Prüflabore
- 01
Beratung und Auslegung bei der Planung
- 02
Konstruktion und Entwicklung kundenspezifischer Widerstandssysteme
- 03
Eigene Blech- und Gehäusefertigung
- 04
SPS-/Schaltschrankbau
- 05
Montage und Fertigung der Widerstandssysteme
- 06
Prüfung
- 07
Service, Wartung und Reparatur
Werkstoffe und Verfahren
Edelstahl
Wird für schutz- und EMV-gerechte Gehäuse von Bahn- und Bremswiderständen eingesetzt, schock- und vibrationsfest.
Gusswiderstand (spezielles Gusselement)
Widerstandsmaterial in Ölanlassern für das Anlassen von Schleifringläufermotoren.
Stahl
Einsatz in Stahlgitterwiderständen für Erdungswiderstände sowie in der eigenen Blech- und Schaltschrankfertigung.
Zink-Oxid
Nicht linearer Ableiter in ZORC-Überspannungsschutzmodulen von 400 V bis 40 kV.
Öl (Isolier- und Wärmeträgermedium)
Dient im Ölanlasser als Energiespeicher und Isoliermedium zur Aufnahme der Anlassverlustwärme.
Standorte

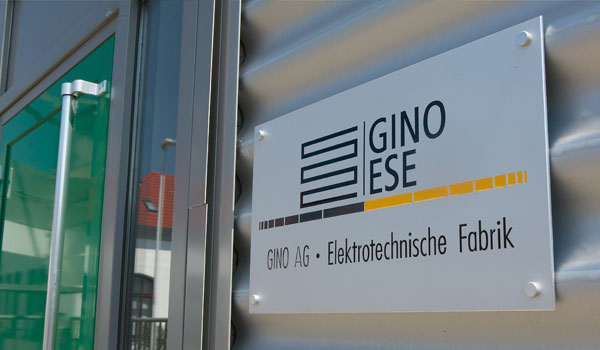

Bonn
DEHauptsitz und Fertigung
- Losgröße
- Einzelanfertigung bis Serie (kundenspezifisch)
- Werkstoffe
- Edelstahl, Stahl, Gusswiderstände, Zink-Oxid
- Lastbank Load Compact 100 (GLC 100, 100 kW)
- Lastbank Load Compact 300 (GLC 300, 300 kW)
- Modulare Lastbank Modular Compact 19 (GMC 19, bis 159 kW)
- Mobile Loadbank 300 kW mit Straßenzulassung
- Lastwiderstand im 20/40 Fuß Container (bis 2500 kW, 1500 VDC)
- Batterieprüfstand (110 kW, 500 VDC)
- Prüfwiderstand (950 VDC, 4000 A)
Eisenach
DEFertigungsstätte
- Werkstoffe
- Stahl, Edelstahl
Shanghai
CNFertigungsstätte (SGT Shanghai Gino Telema)
Bauteile und Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Herstellung von Leistungswiderständen (50 W bis 360 MW)Engineering | – | – | – | – | Edelstahl, Gusselemente (Gusswiderstände), Zink-Oxid (ZORC Ableiter), Öl (Isolier-/Kühlimedium), Kupfer (Verdrahtung, abgeleitet) |
| Bremswiderstände für Schienenfahrzeuge (Dach-, Unterflur-, Turmwiderstände, eigen-/fremdbelüftet)Engineering | – | – | – | – | Edelstahl (Gehäuse), 3PQ4-Widerstandssystem, EN-Widerstandssystem, EN/6GN1-Widerstandssystem |

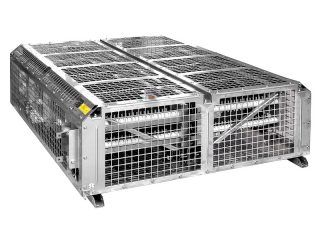

| Gridbox-Bremswiderstände für Muldenkipper (bis 5 MW, bis 850 °C Bandtemperatur)Engineering | – | – | – | – | Edelstahl (Gehäuse), 3PQ4-Widerstandssystem, EN-Widerstandssystem |
| Last- und Prüfwiderstände / Lastbänke (Standard und kundenspezifisch, mobile Lastbänke)Prüfung | – | – | – | – | Widerstandsmaterial mit niedrigem Temperaturkoeffizienten |
| Erdungswiderstände für Mittelspannungsnetze (Isolationsklassen 7,2–36 kV, Stahlgitter- undEngineering | – | – | – | – | Stahl (Stahlgitterwiderstand), Draht (Drahtwiderstand) |
| Filterwiderstände für OberwellenEngineering | – | – | – | – | – |

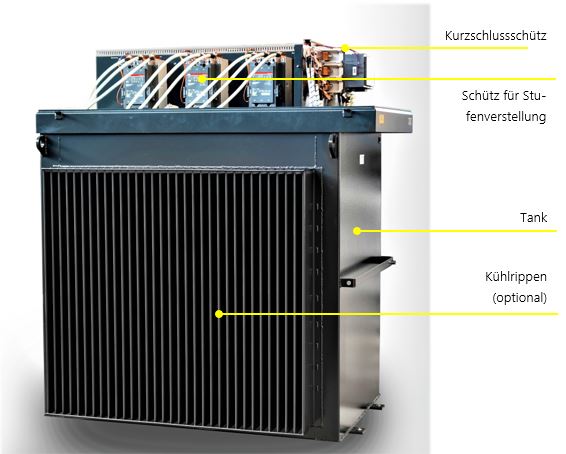

| Ölanlasser / Flüssigkeitsanlasser für SchleifringläufermotorenEngineering | – | – | – | – | Gusswiderstände (spezielles Gusselement), Öl (Energiespeicher und Isoliermedium) |
| Luftgekühlte Motorstarter Typ LSG (Drehstromschleifringläufermotoren bis 2000 kW,Engineering | – | – | – | – | Widerstandsmaterial, Stahl (Schaltschränke) |
| Wassergekühlte Widerstände (EV2)Engineering | – | – | – | – | – |
| Überspannungsschutz ZORC-Module (400 V bis 40 kV, Zink-Oxid-Ableiter)Engineering | – | – | – | – | Zink-Oxid, Kondensatoren/Widerstände (Kabel-Netzwerk) |

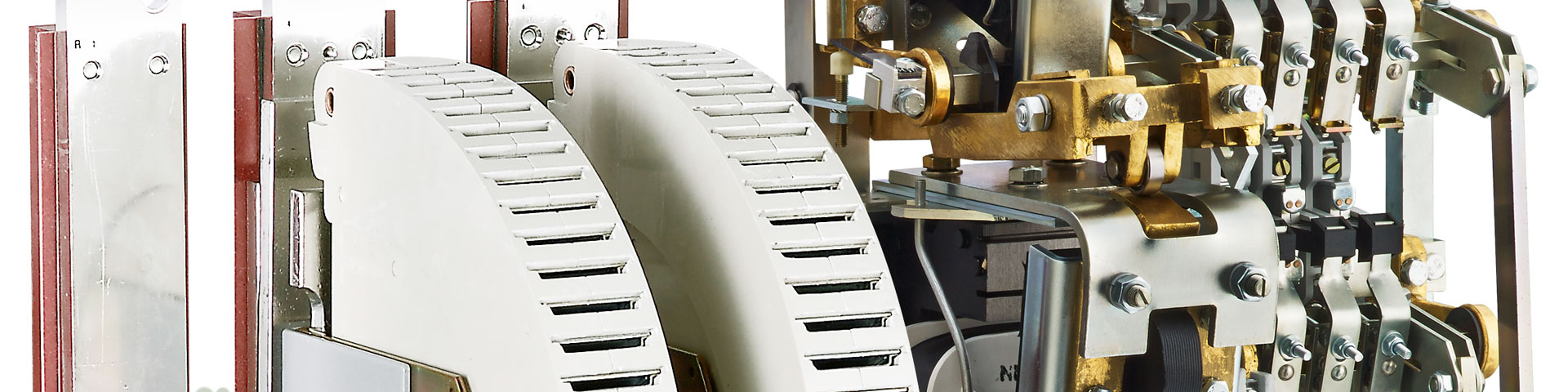

| Barrenschütze / Leistungsschütze (TELARC, bis 5000 A, bis 1000 V AC / 1500 V DC, bis 5 Mio.Montage | – | – | – | – | – |
| Power Controller AKGrad32 (SCR-Leistungsregler für Heizelemente)Engineering | – | – | – | – | – |
| AKAMAS Analysegerät für Schleifringläufermotoren (Echtzeitmessung Läuferströme)Prüfung | – | – | – | – | – |
| Service, Wartung & ReparaturMontage | – | – | – | – | – |
| Eigene Blech- und Gehäusefertigung, Schutzschränke, SPS-SchaltschränkeMontage | – | – | – | – | Blech, Edelstahl (Gehäuse) |
8 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Load Compact 100 (GLC 100) Lastbank | GINO AG GLC 100 | – | 100 kW, 3~ 400 V, Abmessungen 652 x 308 x 718 mm, 31 kg, IP21 | – | Bonn |
| Load Compact 300 (GLC 300) Lastbank | GINO AG GLC 300 | – | 300 kW, 3~ 400 V, Abmessungen 1030 x 800 x 1500 mm, 250 kg, IP21 | – | Bonn |
| Modular Compact 19 (GMC 19) modulare Lastbank | GINO AG GMC 19 | – | bis 159 kW, 650 x 310 x XXX mm, < 50 kg | – | Bonn |
| Mobile Loadbank 300 kW | GINO AG Mobile Loadbank 300 kW | – | 300 kW, 1720 x 1720 x 1640 mm, IP23, Straßenzulassung | – | Bonn |
| Lastwiderstand im 40 Fuß Container | GINO AG | – | 2500 kW, 1500 VDC, IP23 | – | Bonn |
| Lastwiderstand im 20 Fuß Container | GINO AG | – | 3 x 240 kW, bis 25 kV, IP23 | – | Bonn |
| Batterieprüfstand | GINO AG | – | 110 kW, 500 VDC, Widerstandseinstellung 1,5–95 mΩ | – | Bonn |
| Prüfwiderstand | GINO AG | – | 950 VDC, max. 4000 A, 120 s, 0,1 Ω (Abgriffe 0,01–0,1 Ω) | – | Bonn |
Zusatzleistungen
Qualität und Zertifizierung
Die Fertigung erfolgt nach international gültigen Qualitätsstandards mit ständigen Verbesserungsprozessen. Jedes Produkt durchläuft strenge Qualitätskontrollen; die Schweißfertigung ist nach EN 15085-2 und DIN EN ISO 3834-2 zertifiziert.
| Nachweis | Bonn | Eisenach |
|---|---|---|
| ISO 9001:2015 | ||
| ISO 14001:2015 | ||
| ISO 22163:2023 | ||
| EN 15085-2 (Schienenfahrzeug-Schweißbau) | ||
| DIN EN ISO 3834-2 (Schweißqualität) |
Unternehmenshistorie
- 1977
Gründung als GINO Gielen + Nothnagel GmbH mit Stammkapital 400.000 DM; Umsatz im ersten Geschäftsjahr dokumentiert (Betrag im PDF-Auszug nicht vollständig lesbar)
Neugründung 1977 – über 40 Jahre Entwicklung, Fertigung und Vertrieb von Hochleistungswiderständen
