Berührungslose Lasermesstechnik für 3D Rohrinspektion, Hohlraumvermessung und Schweißnahtprüfung.
GL Control GmbH
Bad KreuznachNeu auf Amplifa
Über die GL Control GmbH
Die GL Control GmbH ist ein auf Lasermesstechnik spezialisiertes Unternehmen mit Sitz in Bad Kreuznach (Planig). Sie entwickelt und produziert berührungslose, lasergestützte Messsysteme zur Erfassung von Innengeometrien von Rohren, Bohrungen, Behältern und anderen Hohlkörpern – kundenspezifisch sowie als Standardsysteme. Produktbasis ist der Circular Triangulation Sensor (CiTriS), der die Innenkontur über 360° mit bis zu 3600 Radialwerten erfasst; darauf aufbauend bieten Lösungen wie der 3D Rohrscanroboter Crawler, der Tube Inspector, der Pipe Section Scan, der Cross Section Scan (Innen- und Außenmessung) und die Extruder Kontrolle Vermessung von Durchmesser, Ovalität, Oberflächendefekten und Schweißnähten. Die Systeme liefern Daten an die Fertigungssteuerung, können in automatisierte Produktionen integriert werden und exportieren Ergebnisse als ASCII/CSV/STL/PDF mit C/C++ API. Kunden stammen vor allem aus der Rohr- und Pipelineindustrie, der Schweißtechnik, dem Extruder- und Kunststoffmaschinenbau sowie aus Forschung und Qualitätssicherung, darunter PPS Automation, Framatome, Inox Tech, Rosen und KIT. Als Tochtergesellschaft der GL Messtechnik GmbH baut das inhabergeführte Unternehmen mit 30 Mitarbeitenden auf rund 30 Jahren Messtechnikerfahrung auf.
- Standort
- Bad Kreuznach
- Verfahren
- Lasermesstechnik / berührungslose Messsysteme zur Qualitätssicherung (3D Rohrinspektion,, CiTriS – 360° Innengeometrie Vermessung von Bohrungen, Röhren, Behältern und Hohlräumen (Circular, 3D Rohrscanroboter (Crawler) – Prüfung von Rohren auf Innendurchmesser, Rundheit und, Tube Inspector – 3D Innenrohrinspektion (Durchmesser, Ovalität, Kreisabweichung, Defekte,, Pipe Section Scan – 2D-Auswertung von Rohrenden, Innenquerschnittskontur (Radius 3600, Extruder Kontrolle – komplettes 3D Innenprofil von Bohrungen im Extrudergehäuse,, Cross Section Scan – Innen- & Außenmessung für Rohre (Außenprofil 5-10 Laser-Liniensensoren,, Kontaktlose Prüfung und Dokumentation von Schweißnähten (Radius und A-Maß für Längs- und
- Werkstoffe
- Circular Triangulation Sensor, Crawler – 3D Rohrscanroboter, Tube Inspector, Pipe Section Scan, Cross Section Scan, Extruder Kontrolle, SmartScan
- Zertifikate
- ISO 9001 EN (Systemkalibrierung der Produkte), ISO 9001 (Systemkalibrierung der Produkte)
- Gegründet
- 2023
- Mitarbeiter
- 30
- Branchen
- Rohrindustrie / Rohrhersteller, Schweißtechnik, Pipelinefertigung, Kanalsanierung, Extruder-/Kunststoffmaschinenbau, Forschung
- 01
Entwicklung der Messsysteme
- 02
Sensorfertigung (CiTriS)
- 03
Mechanische Fertigung & Integration (Crawler, Tube Inspector)
- 04
Software-Entwicklung
- 05
Systemkalibrierung
- 06
Vertrieb & weltweiter Service
Verfahren & Messtechnik

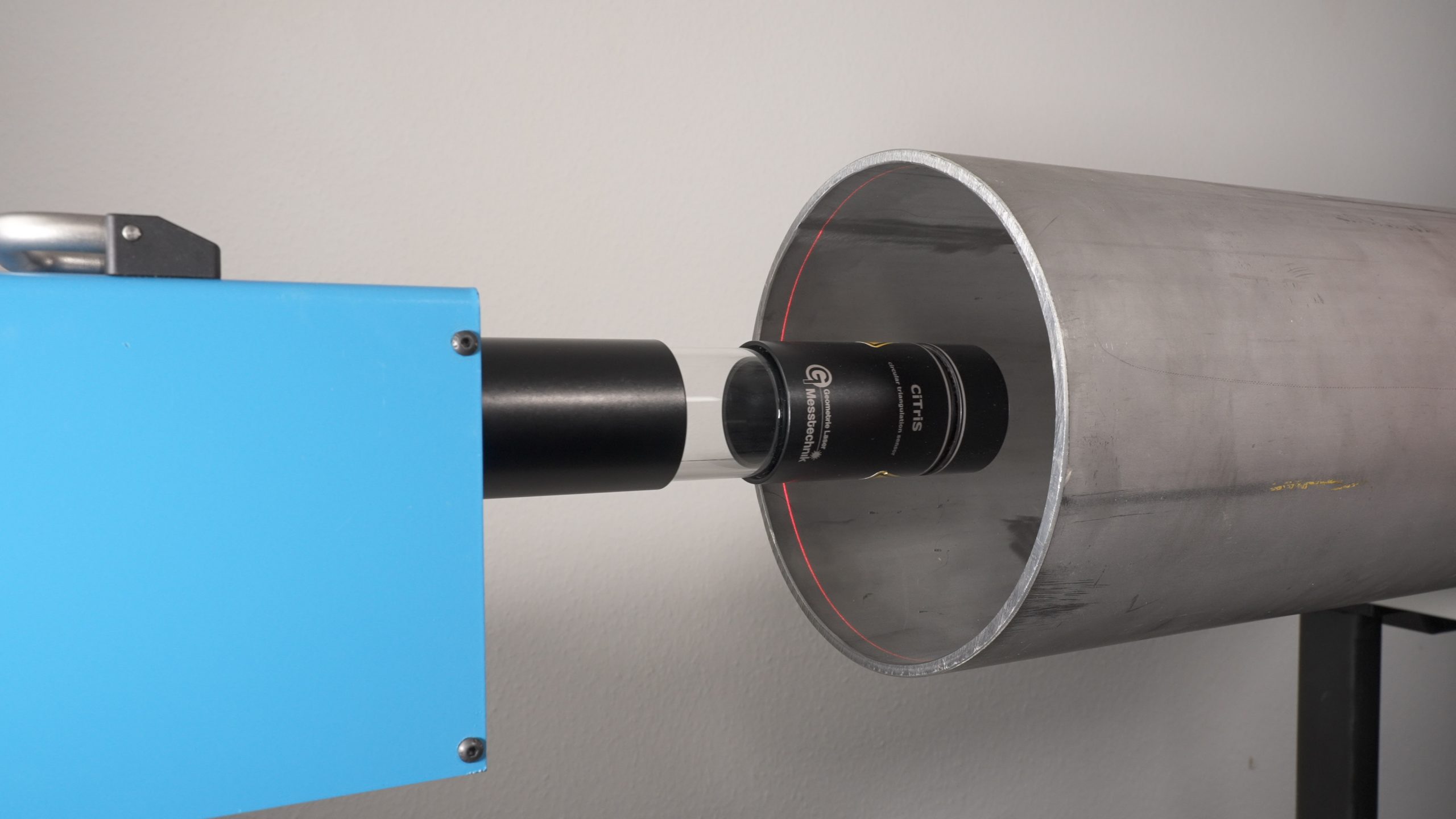

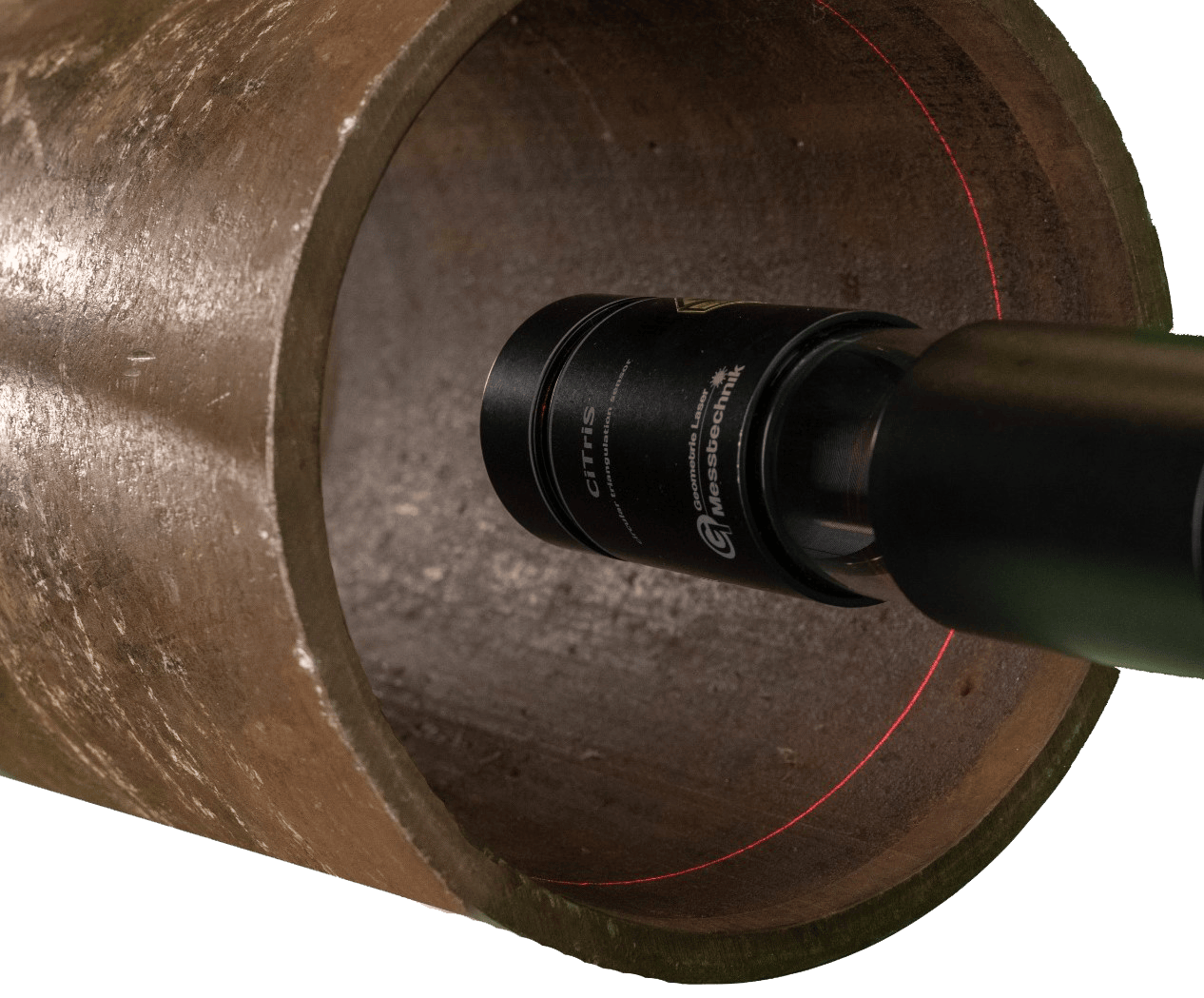

Circular Triangulation Sensor
360°-Innengeometriesensor mit bis zu 3600 Radien über 360° und bis zu 90 Hz Messgeschwindigkeit, Messbereich Ø 60–960 mm.

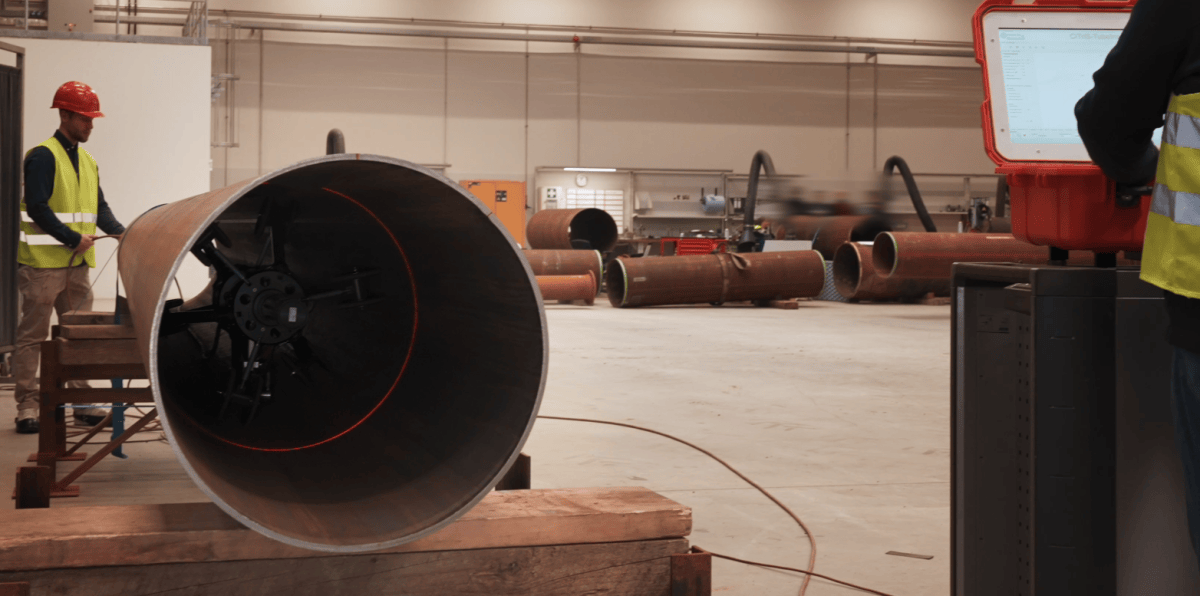

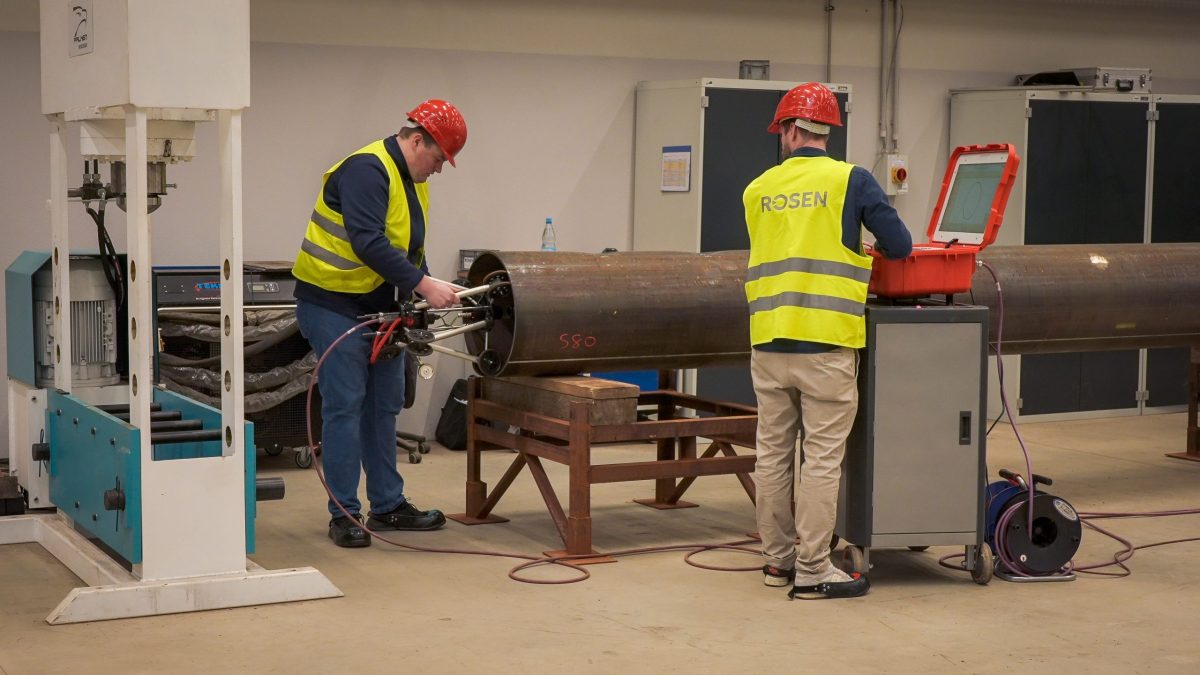

Crawler – 3D Rohrscanroboter
Robotersystem zur Prüfung von Rohren auf Innendurchmesser, Rundheit und Oberflächenfehler in beliebiger Rohrtiefe (Ø 125–960 mm).
Tube Inspector
3D-Innenrohrinspektion mit Verlängerungsarm, Ergebnis als komplettes 3D-Modell (.stl).
Pipe Section Scan
2D-Auswertung von Rohrenden inklusive Innenquerschnittskontur, Ovalität und Toleranzüberwachung, Scan-Zeit unter 1 Sekunde.
Cross Section Scan
Innen- und Außenmessung für Rohre mit 5–10 Laser-Liniensensoren und CiTriS, OD 100–1000 mm, ID 110–960 mm.
Extruder Kontrolle
Komplettes 3D-Innenprofil von Extrudergehäuse-Bohrungen zur Verschleißgradmessung an jeder Winkelposition.
SmartScan
Mobiles Messgerät zur Schweißnahtvermessung von Radius und A-Maß an Längs- und Querschweißnähten.
Standorte

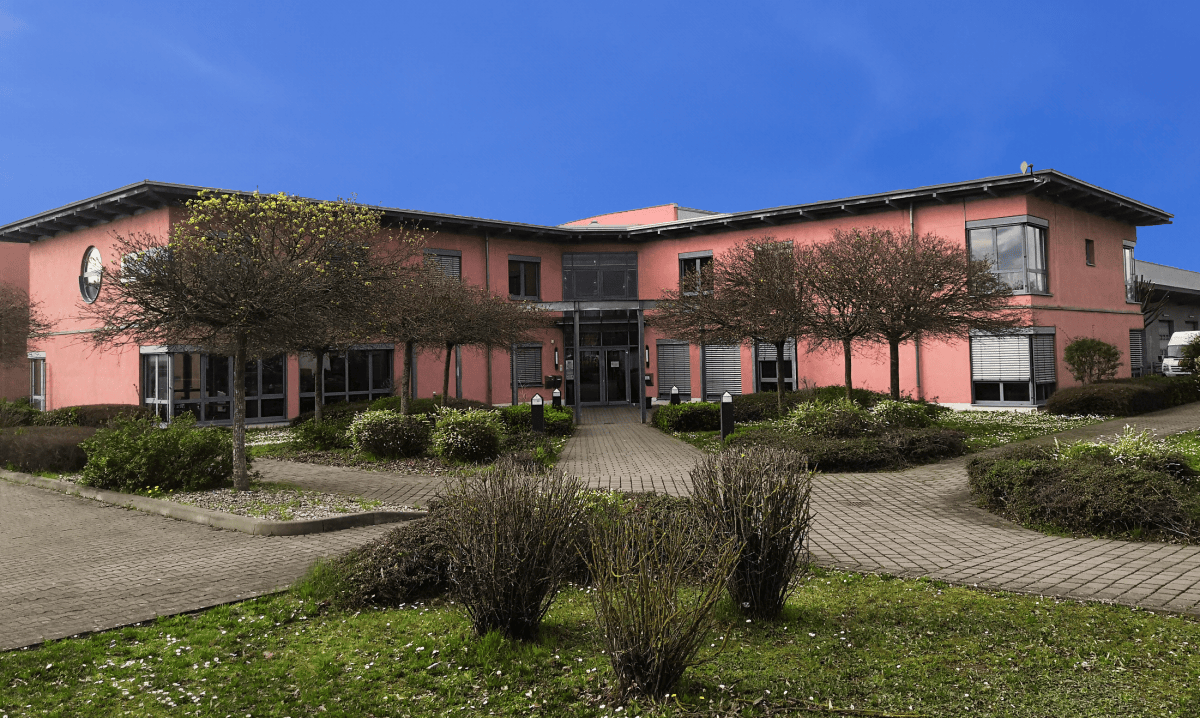

Bad Kreuznach
DEStammhaus: Entwicklung und Produktion
- CiTriS 60-140 / 110-220 / 180-340 / 300-620 / 550-960
- Crawler 125-200 / 200-340 / 340-610 / 610-960
- Tube Inspector
- Pipe Section Scan
- Cross Section Scan 110-250 / 200-350 / 320-630 / 580-980
- SmartScan
Messsysteme & Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Lasermesstechnik / berührungslose Messsysteme zur Qualitätssicherung (3D Rohrinspektion,Prüfung | – | – | – | – | – |
| CiTriS – 360° Innengeometrie Vermessung von Bohrungen, Röhren, Behältern und Hohlräumen (CircularPrüfung | – | – | – | – | – |
| 3D Rohrscanroboter (Crawler) – Prüfung von Rohren auf Innendurchmesser, Rundheit undPrüfung | – | – | – | – | – |
| Tube Inspector – 3D Innenrohrinspektion (Durchmesser, Ovalität, Kreisabweichung, Defekte,Prüfung | – | – | – | – | – |
| Pipe Section Scan – 2D-Auswertung von Rohrenden, Innenquerschnittskontur (Radius 3600Prüfung | – | – | – | – | – |
| Extruder Kontrolle – komplettes 3D Innenprofil von Bohrungen im Extrudergehäuse,Prüfung | – | – | – | – | – |
| Cross Section Scan – Innen- & Außenmessung für Rohre (Außenprofil 5-10 Laser-Liniensensoren,Prüfung | – | – | – | – | – |
| Kontaktlose Prüfung und Dokumentation von Schweißnähten (Radius und A-Maß für Längs- undPrüfung | – | – | – | – | – |
| Qualitätssicherung von Umformprozessen (Vermessung von Biegungen und Radien)Prüfung | – | – | – | – | – |
6 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 360° Innengeometrie-Lasersensor (Circular Triangulation Sensor) | GL Control CiTriS 60-140 / 110-220 / 180-340 / 300-620 / 550-960 | – | Messbereich Ø 60-960 mm; radialer Messbereich 50-240 mm; Auflösung bis zu 3600 Radien über 360°, | – | Bad Kreuznach |
| 3D Rohrscanroboter | GL Control Crawler 125-200 / 200-340 / 340-610 / 610-960 | – | Rohrdurchmesser 125-960 mm, beliebige Rohrtiefe | – | Bad Kreuznach |
| 3D Innenrohrinspektionssystem mit Verlängerungsarm | GL Control Tube Inspector (CiTriS 60-140 bis 550-960) | – | Messbereich Ø 60-960 mm; Messhub A 200 mm (optional länger) | – | Bad Kreuznach |
| Messsystem für 2D-Auswertung von Rohrenden mit Positionierungsmechanik | GL Control Pipe Section Scan (CiTriS 60-140 bis 550-960) | – | Rohrdurchmesser 60-1000 mm (Stativ); Scan-Zeit <1 sec | – | Bad Kreuznach |
| Innen- & Außenmesssystem für Rohre mit Laser-Liniensensoren | GL Control Cross Section Scan 110-250 / 200-350 / 320-630 / 580-980 | – | OD Bereich 100-1000 mm, ID Bereich 110-960 mm; 5-10 Liniensensoren | – | Bad Kreuznach |
| Mobiles Messgerät für Schweißnahtvermessung | GL Control SmartScan | – | – | – | Bad Kreuznach |
Zusatzleistungen
Referenzkunden
Qualität & Kalibrierung
Alle Messsysteme werden werkseitig nach ISO 9001 EN kalibriert geliefert und sind CE-zertifiziert; Ergebnisse können als Messprotokoll (CSV/PDF) für Qualitätsmanagementsysteme dokumentiert werden.
| Nachweis | Bad Kreuznach |
|---|---|
| ISO 9001 (Systemkalibrierung der Produkte) |
Historie
- 1993
Gründung der Dr. Noll GmbH in Feilbingert, Expansion nach Bad Kreuznach
- 1998
Erste Auslandsvertretung in Korea, erstes Patent zur Längenmessung für die Reifenindustrie
- 2000
Erste Auslandsvertretung in China
- 2012
Erste Auslandsvertretung in Indien
- 2015
Verkauf der Dr. Noll GmbH an Erhardt und Leimer, Neugründung der GL Messtechnik GmbH
- 2017
Umzug der GL Messtechnik nach Hargesheim
- 2021
Gründung der GL Inspect
- 2022
Gründung der GL Technology
- 2023
Gründung der GL Control GmbH zum 01.07.2023 als Tochtergesellschaft der GL Messtechnik GmbH
