Spezialist für Aluminium-Sandguss: vom Engineering über Prototypen bis zur einbaufertigen bearbeiteten Komponente.
Grabert Aluformguss GmbH
Heilbronn (Zentrale/Werk) · Langenbrettach (Verwaltung) · Langenbrettach (Werk)Neu auf Amplifa
Spezialist für Aluminium-Sandguss aus Heilbronn
Die Grabert Aluformguss GmbH aus Heilbronn ist auf Aluminium-Sandguss spezialisiert und Partner der Automobilindustrie und des Maschinenbaus. Das Unternehmen fertigt anspruchsvolle, teils dünnwandige Gussteile im Schwerkraft- und Niederdruckverfahren, darunter auch Serienteile auf der vollautomatischen Formanlage HWS EFA 5.5 (Kastengröße 1250 x 800 x 500 mm) sowie Prototypen mit druckgussähnlicher Oberfläche. Teilegewichte reichen von 0,2 kg bis 50 kg; verarbeitet werden alle gängigen genormten Aluminium-Legierungen. Das Leistungsspektrum umfasst Gießsimulation, Engineering/CAD, firmeneigenen Modellbau, Wärmebehandlung (T6), 5-Achs-CNC-Bearbeitung, Veredelung, Baugruppenmontage, Vorrichtungs- und Maschinenbau sowie Produktprüfung. Rund 100 Mitarbeitende fertigen an den Standorten Heilbronn und Langenbrettach auf über 5.000 qm einbaufertige Komponenten und liefern diese just in time. Zu den Kunden zählen namhafte Unternehmen der Automobil- und Elektroindustrie, des Maschinen- und Armaturenbaus sowie der Medizin- und Schienenfahrzeugtechnik.
- Standort
- Heilbronn
- Verfahren
- Aluminium-Sandguss (Schwerkraftguss), Niederdruckguss (Niederdruckverfahren HWS Fillinject), Serienfertigung Aluminium-Sandguss (Klein- und Mittelserien), Prototypenguss, Mechanische/CNC-Bearbeitung (5-Achs-Zerspanung, aus dem Vollen), Wärmebehandlung (T6-Vergütung), Gießsimulation, Engineering/CAD (CAD/CAM-Konstruktion)
- Werkstoffe
- G-Al Si7 Mg T6, G-Al Si9 Cu3, G-Al Si10 Mg(Cu), alle gängigen/genormten Aluminium-Legierungen, Aluminium-Sandguss (Schwerkraftguss), Niederdruckguss (HWS Fillinject)
- Zertifikate
- ISO 9001:2015, TISAX
- Mitarbeiter
- 100
- Branchen
- Automobilindustrie, Maschinenbau, Armaturenbau, Medizintechnik, Elektroindustrie, Schienenfahrzeugbau
- 01

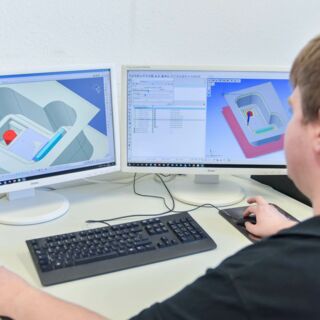

Engineering/CAD und Gießsimulation
- 02

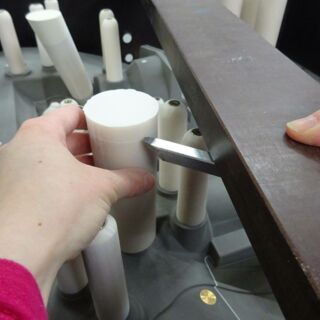

Modellbau (Urmodelle, Kernkästen, Holz- und Kunststoffmodelle)
- 03

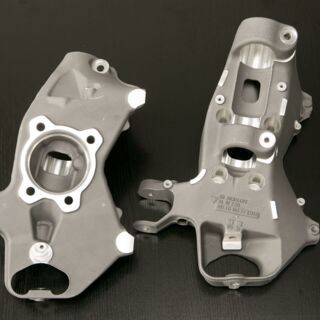

Prototypenguss
- 04
Aluminium-Sandguss (Schwerkraft-/Niederdruckverfahren)
- 05

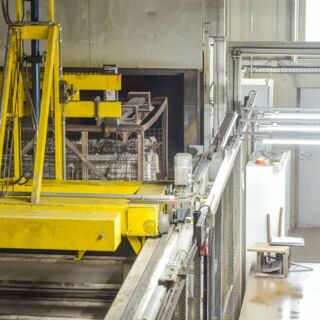

Wärmebehandlung (T6)
- 06

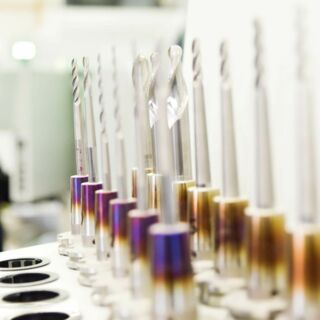

Mechanische/CNC-Bearbeitung (5-Achs)
- 07
Veredelung (Trowalisieren, Pulverbeschichten, Nasslackieren)
- 08

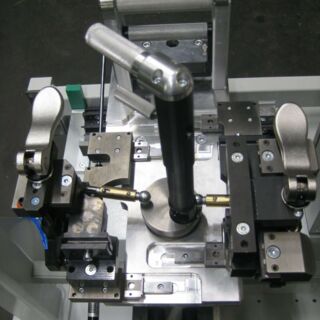

Baugruppenmontage
- 09
Produktprüfung und Logistik just in time
Werkstoffe und Gießverfahren
G-Al Si7 Mg T6
Vergütbare Aluminiumlegierung für hochfeste, dynamisch belastbare und schweißbare Bauteile wie Gehäuse und Strukturteile.
G-Al Si9 Cu3
Gängige Gusslegierung für Ölwannen, Getriebedeckel und Zylinderkopfhauben im Automobilbereich.
G-Al Si10 Mg(Cu)
Eingesetzt für Pumpengehäuse und Luftsammelgehäuse mit hohen Festigkeitsanforderungen.
Aluminium-Sandguss (Schwerkraftguss)
Klassisches Gießverfahren für anspruchsvolle, dünnwandige Bauteile von 0,2 bis 50 kg.
Niederdruckguss (HWS Fillinject)
Reproduzierbare Gießprozesse für druckdichte, dynamisch belastbare Sicherheitsteile, vergütbar (T6) und schweißbar.
Standorte

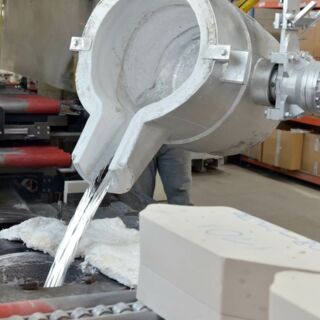

Heilbronn
DEZentrale und Werk
- Stückgewicht / Größe
- 0,2–50 kg
- Losgröße
- Klein- und Mittelserien, Prototypen
- Werkstoffe
- G-Al Si7 Mg T6, G-Al Si9 Cu3, G-Al Si10 Mg(Cu)
- Vollautomatische Formanlage HWS EFA 5.5 (1250 x 800 x 500 mm)
- Kernschießmaschinen 5–25 l (Laempe/Genten)
- 4 gasbeheizte Vorschmelzöfen
- 4 elektrische Warmhalteöfen
- Niederdruckofen
- Vollautomatisierte, redundante Wärmebehandlungsanlage
- Strahlanlage
- 5-Achs-CNC-Bearbeitungszentren
- CAM-gesteuerte Fräsmaschinen (Modellbau)
- GOM 3D-Koordinatenmessgerät
- Laserscanner
- Röntgengerät
Langenbrettach
DEVerwaltung und Werk
- Losgröße
- Klein- und Mittelserien
- Werkstoffe
- Aluminium-Legierungen
- 5-Achs-CNC-Bearbeitungszentren
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Aluminium-Sandguss (Schwerkraftguss)Guss | – | – | 0,2 kg – 50 kg | – | alle gängigen Aluminium-Legierungen |
| Niederdruckguss (Niederdruckverfahren HWS Fillinject)Guss | – | – | – | – | Aluminium-Legierungen |

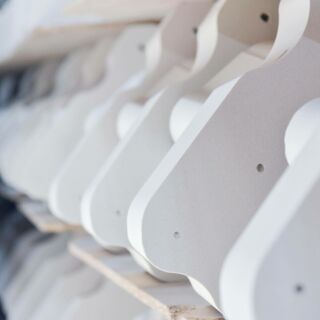

| Serienfertigung Aluminium-Sandguss (Klein- und Mittelserien)Guss | – | Kastengröße 1250 x 800 mm × 500 mm | 0,2 kg – 50 kg | Mittelserien | G-Al Si7 Mg T6, G-Al Si9 Cu3, G-Al Si10 Mg(Cu), alle gängigen Aluminium-Legierungen |
| PrototypengussGuss | druckgussähnliche Oberfläche | – | 0,2 kg – 50 kg | – | alle genormten Aluminium-Legierungen |
| Mechanische/CNC-Bearbeitung (5-Achs-Zerspanung, aus dem Vollen)Zerspanung | – | – | – | – | Aluminium-Gussteile |
| Wärmebehandlung (T6-Vergütung)Wärmebehandlung | – | – | – | – | Aluminium-Legierungen |
| GießsimulationEngineering | – | – | – | – | – |
| Engineering/CAD (CAD/CAM-Konstruktion)Engineering | – | – | – | – | – |
| Modellbau (Urmodelle, Kernkästen, Holz- und Kunststoffmodelle)Engineering | – | – | – | – | Holz, Kunststoff |

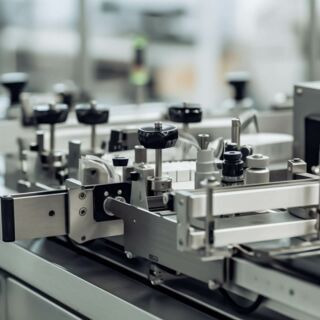

| Vorrichtungsbau (Montageanlagen, Spannvorrichtungen, Prüflehren, SPS-Steuerung)Montage | – | – | – | – | – |

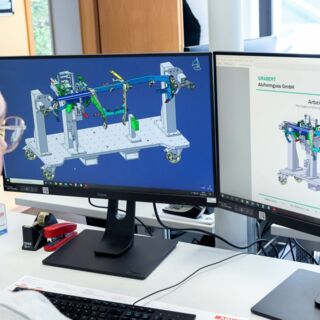

| Maschinenbau (Sondermaschinen, Prüfstände, Dichtprüfbecken, Handlingsysteme)Montage | – | – | – | – | – |
| Baugruppenmontage (Gesamt- und Teilmontage)Montage | – | – | – | – | – |
| Produktprüfung (3D-Messtechnik, Dichtigkeitsprüfung, Bemusterung nach VDA)Prüfung | – | – | – | – | – |
| Veredelung (Trowalisieren, Pulverbeschichten, Nasslackieren)Oberfläche | – | – | – | – | Aluminium |
12 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Vollautomatische Formanlage | HWS EFA 5.5 | 1 | Kastengröße 1250 x 800 x 500 mm | – | Heilbronn |
| Kernschießmaschine | Laempe/Genten | – | 5 l bis 25 l | – | – |
| Vorschmelzofen (gasbeheizt) | – | 4 | – | – | – |
| Warmhalteofen (elektrisch beheizt) | – | 4 | – | – | – |
| Niederdruckofen | – | 1 | – | – | – |
| Wärmebehandlungsanlage (vollautomatisiert, redundant) | – | – | – | – | – |
| Strahlanlage | – | – | – | – | – |
| CNC-Bearbeitungszentrum (5-Achs) | – | – | – | – | – |
| CAM-gesteuerte Fräsmaschine (Modellbau) | – | – | – | – | – |
| Laserscanner | – | – | – | – | – |
| 3D-Koordinatenmessgerät / 3-D-CNC-Messmaschine | GOM | – | – | – | – |
| Röntgengerät | – | – | – | – | – |
Zusatzleistungen
Qualität und Zertifizierung

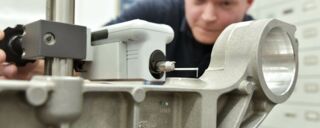

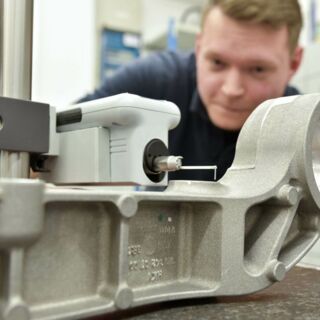

Jedes Gussteil wird vor Auslieferung in der Abteilung Qualitätssicherung geprüft; dazu dienen Laserscanner, 3D-CNC-Messmaschinen (GOM), Röntgengeräte, Spektral- und Thermoanalyse sowie Zug- und Härteprüfung. Erstmusterteile werden nach VDA-Standard bemustert; seit 2001 ist das Unternehmen nach ISO 9001 zertifiziert.
| Nachweis | Heilbronn |
|---|---|
| ISO 9001:2015 | |
| TISAX |
Historie
- 1950er
Die ursprüngliche Gießerei wandelt sich seit den 50er Jahren zu einem modernen Industrieunternehmen.
- 2001
Erstmalige Zertifizierung nach ISO 9001.
- 2005
Die KK Bachert-Aluformguss GmbH meldet Insolvenz an, wird von einem Investor übernommen und als Grabert Aluformguss GmbH mit 50 Mitarbeitern weitergeführt.
- 2016
Fusion mit der Grabert Metallbearbeitungs GmbH & Co. KG zur Grabert Aluformguss GmbH mit rund 100 Mitarbeitern.
