Plasmagestützte Power-to-X-Anlagen (Plasmalyzer®) zur CO2-freien Wasserstoff- und Rohstoffherstellung aus Reststoffen
Graforce GmbH
Berlin (Adlershof)Neu auf Amplifa
Über Graforce
Die Graforce GmbH entwickelt und fertigt modulare, plasmagestützte Pyrolysereaktoren – sogenannte Plasmalyzer® – zur Erzeugung von CO2-freiem oder CO2-negativem Wasserstoff und synthetischen Rohstoffen. Die Anlagen spalten energiereiche chemische Verbindungen in Erdgas, Biomethan, Flaregas, Ammoniak, Gülle, industriellem Abwasser oder Kunststoffabfällen (PE, PP, PA) mittels Plasmaverfahren wie Hochfrequenzentladung, dielektrischer Barriereentladung und coronaler Niederfrequenzentladung in Wasserstoff und wertvollen festen Kohlenstoff oder andere Industriegase. Das Portfolio umfasst Methan- und Schmutzwasser-Plasmalyzer®, Ammoniak-Plasmacracker, Anlagen zur Gas-Separation, Kompression und Vertankung, Synthetisierung sowie Power2Gas- und Power2Liquid-Konzepte inklusive Fischer-Tropsch-Synthese. Graforce bietet zudem CO2-freie Strom- und Wärmeerzeugung mit H2-BHKW oder SOFC-Brennstoffzellen, Wasserreinigung, Business-Case-Erstellung und Beratung. Das Unternehmen wurde 2012 von Dr. Jens Hanke gegründet, ist in Berlin-Adlershof ansässig und arbeitet für Branchen wie Energie, Gebäude, Chemie, Stahl, Mobilität und Recycling. Für die kundespezifische Skalierung der Anlagen im Multi-Megawatt-Bereich kooperiert Graforce mit Engineering- und Konstruktionsunternehmen; der Ausbau auf bis zu 50 MW/a Methan-Plasmalyse ist über Kunden und Partner geplant.
- Standort
- Berlin
- Verfahren
- Methan-Plasmalyse (Methan-Pyrolyse), Plasma-Elektrolyse / Schmutzwasser-Plasmalyse (Wasserstoff aus Schmutzwasser/Gülle), Ammoniak-Plasmalyse (NH3-Cracking zu H2 und N2, DBD-Plasma mit heterogener Katalyse), Plasmalyse von Kunststoffabfällen (PE, PP, PA) zu Wasserstoff und Kohlenstoff, Synthetisierung (synthetisches Methan, Syngas, Wasserstoff), Gas-Separation, Kompression und Vertankung (Gase), Fischer-Tropsch-Synthese (synthetische flüssige Kraftstoffe, Power2Liquid), Wasserreinigung / Abwasserbehandlung via Plasmalyse
- Werkstoffe
- Erdgas (Methan), Biomethan / Biogas, Ammoniak (NH3), Schmutzwasser / industrielles Abwasser, Gülle, Kunststoffabfälle PE, PP, PA, Flaregas, Stickstoff (Trägergas)
- Gegründet
- 2012
- Branchen
- Energie, Gebäude/Immobilien, Chemie, Stahl/Metallurgie, Mobilität/Transport, Recycling/Abfallwirtschaft
- 01
Engineering und kundespezifische Auslegung
- 02
Konstruktion der Plasmalyzer®-Module
- 03
Anlagenbau und Montage (Containerlösungen)
- 04
Inbetriebnahme beim Kunden
- 05
Gas-Separation, Kompression und Vertankung
- 06
Betrieb, Beratung und Business-Case-Erstellung

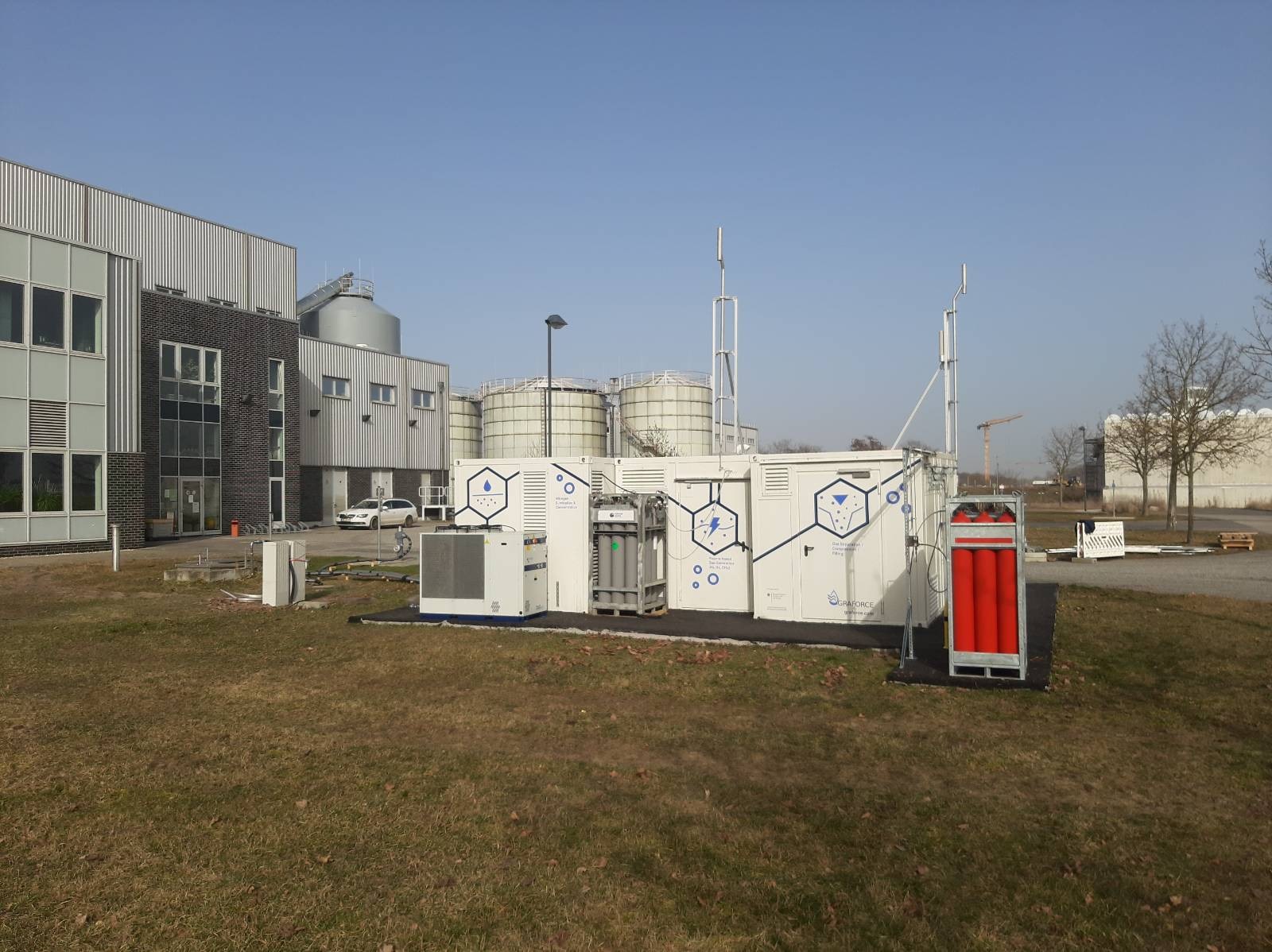

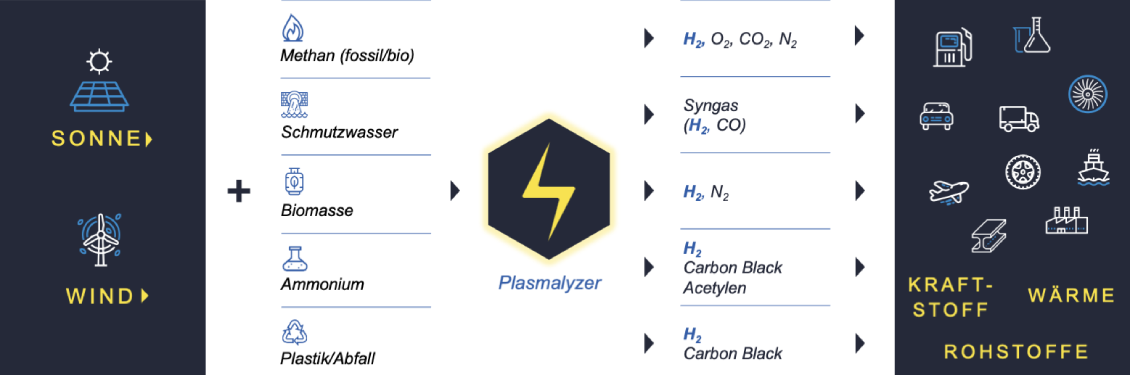

Ausgangsstoffe und Verfahren
Erdgas (Methan)
Ausgangsstoff der Methan-Plasmalyse zu türkisem Wasserstoff und festem Kohlenstoff (10 kWh/kg H2).
Biomethan / Biogas
Ermöglicht eine CO2-negative Wasserstoffbilanz bei dauerhafter Kohlenstoffbindung.
Ammoniak
Wird per DBD-Plasmalyse mit heterogener Katalyse zu grünem Wasserstoff und Stickstoff gecrackt.

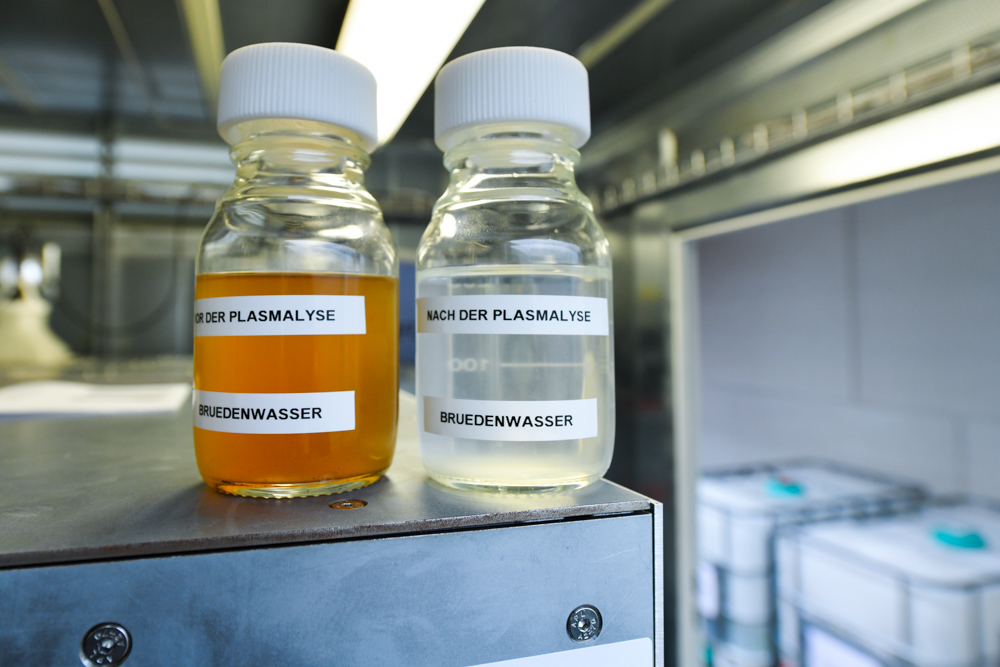

Schmutzwasser / Gülle
Ammoniumhaltige Reststoffe werden per Plasma-Elektrolyse zu Wasserstoff (20 kWh/kg H2) und sauberem Wasser verarbeitet.
Kunststoffabfälle
Separierte und zerkleinerte Kunststoffe werden mit Stickstoff als Trägergas zu Wasserstoff und Kohlenstoff gespalten.
Flaregas
Kann als Ausgangsstoff für die CO2-freie Methan-Plasmalyse genutzt werden.
Stickstoff (Trägergas)
Dient als Trägergas in der Kunststoff-Plasmalyse zur Spaltung höhermolekularer Kohlenwasserstoffe.
Standort
Berlin
DEZentrale, Entwicklung und Engineering
- Werkstoffe
- Erdgas, Biomethan, Ammoniak, Abwasser, Gülle, Kunststoffabfälle
- Methan-Plasmalyzer® (200-kW-Module)
- Ammonia Plasma Cracker Container (bis 10 Reaktormodule)
- Gas-Separations- und Kompressionsanlagen
- Wasserstoff-Tankstationen
- H2-BHKW-/SOFC-Konzepte
Anlagen und Komponenten

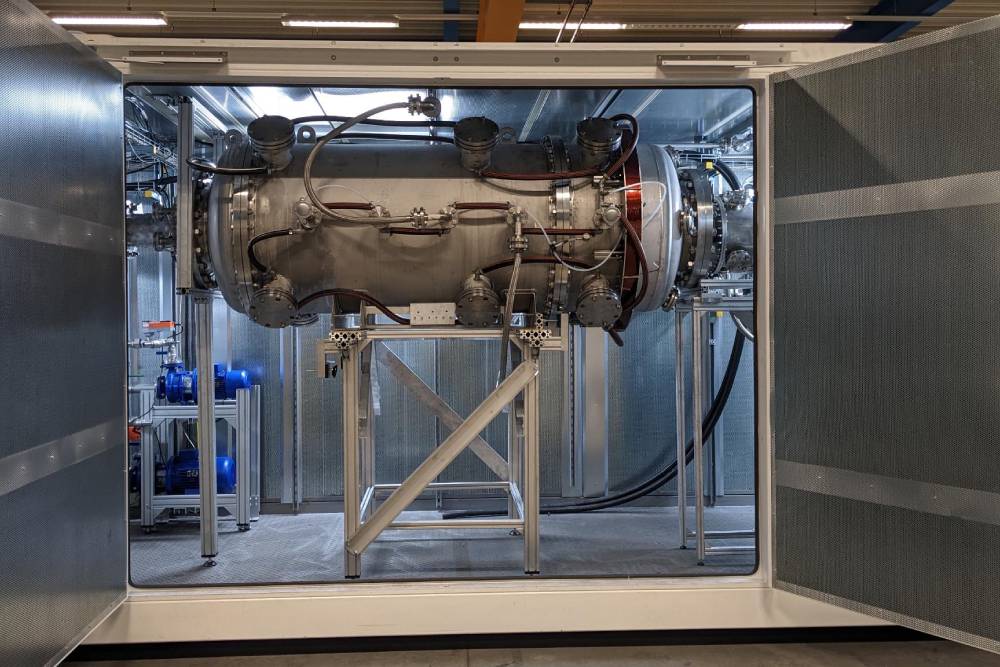

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Methan-Plasmalyse (Methan-Pyrolyse)Engineering | – | – | – | – | Erdgas, Biomethan, Biogas, Flaregas |
| Plasma-Elektrolyse / Schmutzwasser-Plasmalyse (Wasserstoff aus Schmutzwasser/Gülle)Engineering | – | – | – | – | Schmutzwasser, Prozesswasser, Gülle, industrielles Abwasser |
| Ammoniak-Plasmalyse (NH3-Cracking zu H2 und N2, DBD-Plasma mit heterogener Katalyse)Engineering | – | – | – | – | Ammoniak |
| Plasmalyse von Kunststoffabfällen (PE, PP, PA) zu Wasserstoff und KohlenstoffEngineering | – | – | – | – | Kunststoff, PE, PP, PA |
| Synthetisierung (synthetisches Methan, Syngas, Wasserstoff)Engineering | – | – | – | – | Wasserstoff, CO2 |
| Gas-Separation, Kompression und Vertankung (Gase)Engineering | – | – | – | – | Wasserstoff, Methan, Stickstoff |
| Fischer-Tropsch-Synthese (synthetische flüssige Kraftstoffe, Power2Liquid)Engineering | – | – | – | – | Wasserstoff, CO2, CO |
| Wasserreinigung / Abwasserbehandlung via PlasmalyseEngineering | – | – | – | – | Schmutzwasser, Klärschlammwasser, Gülle |
| Anlagenbau / kundespezifische Skalierung modularer Power-to-X-AnlagenEngineering | – | – | – | – | – |
| Business-Case-Erstellung / Beratung für Plasmalyse-ProjekteEngineering | – | – | – | – | – |
15 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Methan-Plasmalyse-Anlage (Containeranlage) | Graforce | 1 | – | – | RAG Austria AG |
| Plasmalyzer-Modul (Methan-Plasmalyse) | Graforce Plasmalyzer 200kW | 3 | – | – | RAG Austria AG |
| H2-Kompressor mit Speicherbank | – | 1 | – | – | RAG Austria AG |
| Kohlenstoffabfüllanlage | – | 1 | – | – | RAG Austria AG |
| Ammonia Plasma Cracker Container (DBD-Plasmalyse, bis 10 Reaktormodule, 1 installiert) | Graforce | 1 | – | – | – |
| Ammonia Evaporation Unit (135-l-Edelstahltank) | – | 1 | – | – | – |
| Ammonia Supply Tank (135-l-Edelstahltank) | – | 1 | – | – | – |

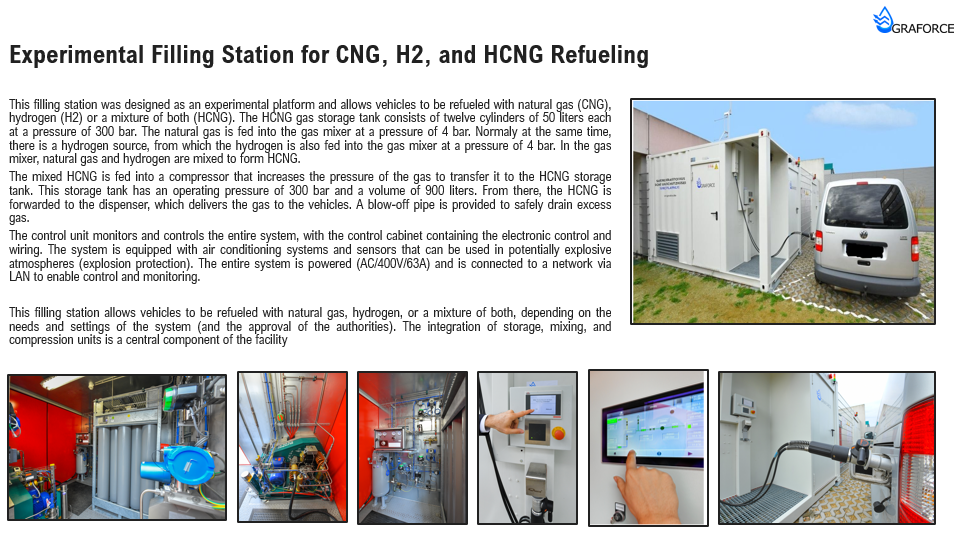

| Tankstelle (Erdgas/Wasserstoff/Mischgas) | – | 1 | – | – | – |
| Wasserstoff-Tankstation (kompakt, portabel) | – | 1 | – | – | – |
| Brenner (Gasdurchsatz max. 280 m³/h, Feuerungswärmeleistung max. 1,5 MW) | – | 1 | – | – | – |
| Wärmetauscher / Kühler (ca. 30 l, Edelstahl-Kupferwicklung) | – | 1 | – | – | – |
| Graphit-Brennkammer (DN500, ca. 1,75 m) | – | 1 | – | – | – |
| Netzteil/Stromversorgung (1,2–40 kW) | – | – | – | – | – |
| Gebläse (708 m³/h, 600 mbar Differenzdruck) | – | 1 | – | – | – |
| Wasserstoff-Zylinderbehälter Typ 3 | – | – | – | – | – |
Zusatzleistungen
Referenzkunden
Unternehmenshistorie
- 2012
Gründung der Graforce GmbH durch Dr. Jens Hanke; Sitz in Berlin-Adlershof
- 2012
Beginn der Arbeiten an klimaneutraler Energiegewinnung mit Plasmalyzern
Anmeldung von 5 Patenten für die Anwendung verschiedener Plasmaverfahren (Hochfrequenzentladung, dielektrische Barriereentladung, coronale Niederfrequenzentladung)

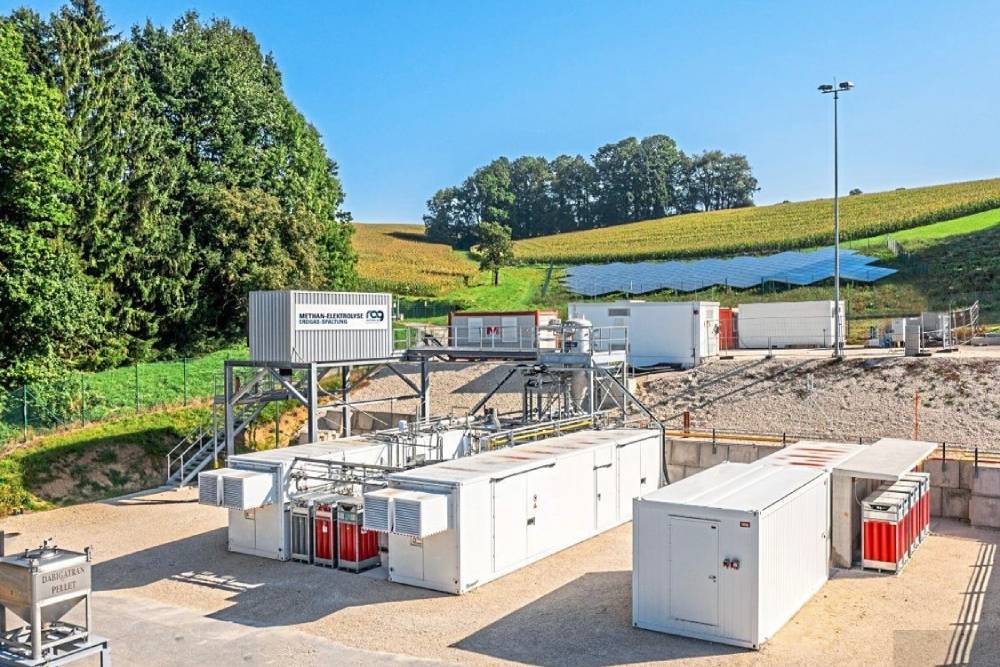

Bau und Inbetriebnahme einer Methan-Pyrolyseanlage (3 Plasmalyzer-Module à 200 kW) bei der RAG Austria AG: 200 kg Erdgas/Biomethan pro Stunde zu ca. 50 kg H2 und 150 kg Kohlenstoff
