Hersteller von Rohrbündelwärmetauschern, Dampferzeugern und Reindampferzeugern aus Stahl und Edelstahl
GSD Wärmetechnik GmbH
Netphen-DeuzNeu auf Amplifa
Über GSD Wärmetechnik
Die GSD Wärmetechnik GmbH ist seit 1955 im Apparatebau der Wärmetechnik tätig und entwickelt sowie fertigt in Eigenregie Rohrbündelwärmetauscher, U-Rohr- und Geradrohr-Wärmetauscher, Sicherheitswärmetauscher, Dampferzeuger, Dampfumformer, Reindampferzeuger für die Sterilisation sowie Rohrbündel für den Einbau in Behälter und Ersatzrohrbündel nach Aufmaß oder Zeichnung. Die Berechnung, Auslegung und thermodynamische Optimierung aller Produkte erfolgt im eigenen Haus, ebenso die individuelle Konstruktion von Sonderlösungen. Die Fertigung umfasst CNC-Bearbeitung, CNC-Drehen, CNC-Bohren und das Walzen von Blechen bis 16 mm aus C-Stahl und Edelstahl. Als Werkstoffe werden Kesselbaustähle wie 1.0038, 1.0425 und 1.0565 sowie Edelstähle wie 1.4541, 1.4571, 1.4539, 1.4462 und 1.4404 eingesetzt. Die Produkte kommen unter anderem in der Dampferzeugung, Klimatechnik/HLK, Sterilisation und im industriellen Apparatebau zum Einsatz.
- Standort
- Netphen-Deuz
- Verfahren
- Herstellung Rohrbündelwärmetauscher, U-Rohr-Wärmetauscher (Berechnung, Konstruktion, Herstellung), Geradrohr-Wärmetauscher liegend/senkrecht stehend, Sicherheitswärmetauscher, Dampferzeuger / Dampfumformer (Heißwasser-, Dampf- oder Thermoölbeheizung), Reindampferzeuger für Sterilisation, Rohrbündel für Einbau in Behälter / Ersatzrohrbündel nach Aufmaß oder Zeichnung, CNC-Bearbeitung
- Werkstoffe
- RST 37-2 / S235JRG2, H II / P265GH, WStE355 / P355NH, X 6 CrNiTi 18-10, X 6 CrNiMoTi 17-12-2, X 1 NiCrMoCuN 25-20-5, X 2 CrNiMoN 22-5-3, X 2 CrNiMo 17.13.2
- Gegründet
- 1955
- Branchen
- Dampferzeugung, Klimaanlagen/HLK, Sterilisation, Apparatebau/Wärmetechnik, Industrie (Dampferzeugung)
- 01
Berechnung und Auslegung
- 02
Konstruktion
- 03
CNC-Fräsen
- 04
CNC-Drehen
- 05
CNC-Bohren
- 06
Walzen
- 07
Montage
Werkstoffe und Verfahren
RSt 37-2 / S235JRG2
Unlegierter Baustahl für allgemeine Apparate- und Behälterkonstruktionen.
H II / P265GH
Kesselbaustahl für drucktragende Apparate im Wärmetechnik-Bereich.
WStE 355 / P355NH
Feinkornbaustahl mit höherer Festigkeit für beanspruchte Kesselapplikationen.
X6CrNiTi18-10
Austenitischer Edelstahl 321 für temperaturebeständige Wärmetauscher.
X6CrNiMoTi17-12-2
Seewasserfester Edelstahl 316Ti für korrosionsbeanspruchte Rohrbündel.
X1NiCrMoCuN25-20-5
Ohne Beleg im Profilplatzhalter.
X2CrNiMoN22-5-3
Duplex-Edelstahl für höchste Korrosionsanforderungen.
X2CrNiMo17-13-2
Edelstahl 316L für hygienische Anwendungen wie Reindampferzeuger und Sterilisation.
Standorte
Netphen-Deuz
DEHauptsitz und Fertigung
- Werkstoffe
- Stahl, Edelstahl, Kesselbaustähle
- CNC-Bearbeitungszentrum
- CNC-Bohrmaschine
- CNC-gesteuerte Drehmaschine
- Walze
Bauteile und Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Herstellung RohrbündelwärmetauscherMontage | – | – | – | – | Kesselbaustähle, Edelstahl |
| U-Rohr-Wärmetauscher (Berechnung, Konstruktion, Herstellung)Engineering | – | – | – | – | Edelstahl, Stahl |

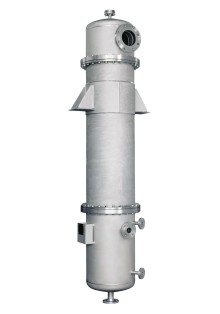

| Geradrohr-Wärmetauscher liegend/senkrecht stehendEngineering | – | – | – | – | Edelstahl, Stahl |
| SicherheitswärmetauscherEngineering | – | – | – | – | Edelstahl, Stahl |
| Dampferzeuger / Dampfumformer (Heißwasser-, Dampf- oder Thermoölbeheizung)Engineering | – | – | – | – | Kesselbaustähle, Edelstahl |
| Reindampferzeuger für SterilisationEngineering | – | – | – | – | Edelstahl |
| Rohrbündel für Einbau in Behälter / Ersatzrohrbündel nach Aufmaß oder ZeichnungMontage | – | – | – | – | Edelstahl, Stahl |
| CNC-BearbeitungZerspanung | – | 1400 mm × 950 mm × 900 mm | – | – | – |
| CNC-BohrenZerspanung | – | 1000 mm × 700 mm × 600 mm | – | – | – |
| CNC-DrehenZerspanung | – | 800 mm | – | – | – |
| Walzen (C-Stahl, Edelstahl bis 16 mm)Umformung | – | 2500 mm × 2500 mm | – | – | C-Stahl, Edelstahl |
| Auslegung, thermodynamische Optimierung und Berechnung aller ProdukteEngineering | – | – | – | – | – |
4 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Bearbeitungszentrum | – | – | x 1400 mm, y 950 mm, z 900 mm | – | Netphen-Deuz |
| CNC-Bohrmaschine | – | – | x 1000 mm, y 700 mm, z 600 mm | – | Netphen-Deuz |
| CNC-gesteuerte Drehmaschine | – | – | x 1000 mm, y 700 mm, z 600 mm; max. Durchmesser 2000 mm / 1000 mm; Länge 350 mm / 800 mm | – | Netphen-Deuz |
| Walze | – | – | max. Durchmesser 500 mm, max. Breite 2500 mm; C-Stahl, Edelstahl bis 16 mm | – | Netphen-Deuz |
Zusatzleistungen
Historie
- 1955
Tätigkeit als Gustav Schäfer Abteilung Apparatebau
- 1981
Umwandlung in eine GmbH, Firmenname GSD Wärmetechnik GmbH
